如何将FBX & OBJ & GLTF & GLB模型转换为3DTiles?

GISBox（GIS工具箱）在“切片转换”模块提供了多种切片转换工具，包括转换工具、切片工具、切片再处理、打包/解包四大类，能够实现GIS文件的格式转换、地形切片、影像切片、点云切片等诸多功能。

该模块教程将分为多篇文章展开，本文将详细介绍“切片工具”中FBX、OBJ、GLTF、GLB四种“通用模型文件切片”功能。

1. 导入文件

在GISBox首页，进入“切片转换”模块，“首页”界面。在这里，有“转换工具”、“切片工具”、“切片再处理”、“打包/解包”四大类功能，下面对”切片工具“中的“通用模型切片”和“通用模型大文件切片”展开介绍。

将FBX、OBJ、GLTF、GLB模型文件转换为3DTiles文件，可以实现分层加载、空间索引以及作为一种开放标准格式与各种主流引擎之间无缝对接，3DTiles文件可以在CesiumJS、SuperMap等平台中使用处理。该转换操作可以应用于智慧城市数字孪生、地质工程预警、文化遗产数字化等多种场景。

点击“通用模型切片”选项，显示“新建转换任务”窗口。

点击“选择”，选择目标文件，限glb、gltf、fbx、obj类型的文件，选择后点击“打开”。

文件选择框中自动回显所选文件的本地路径。

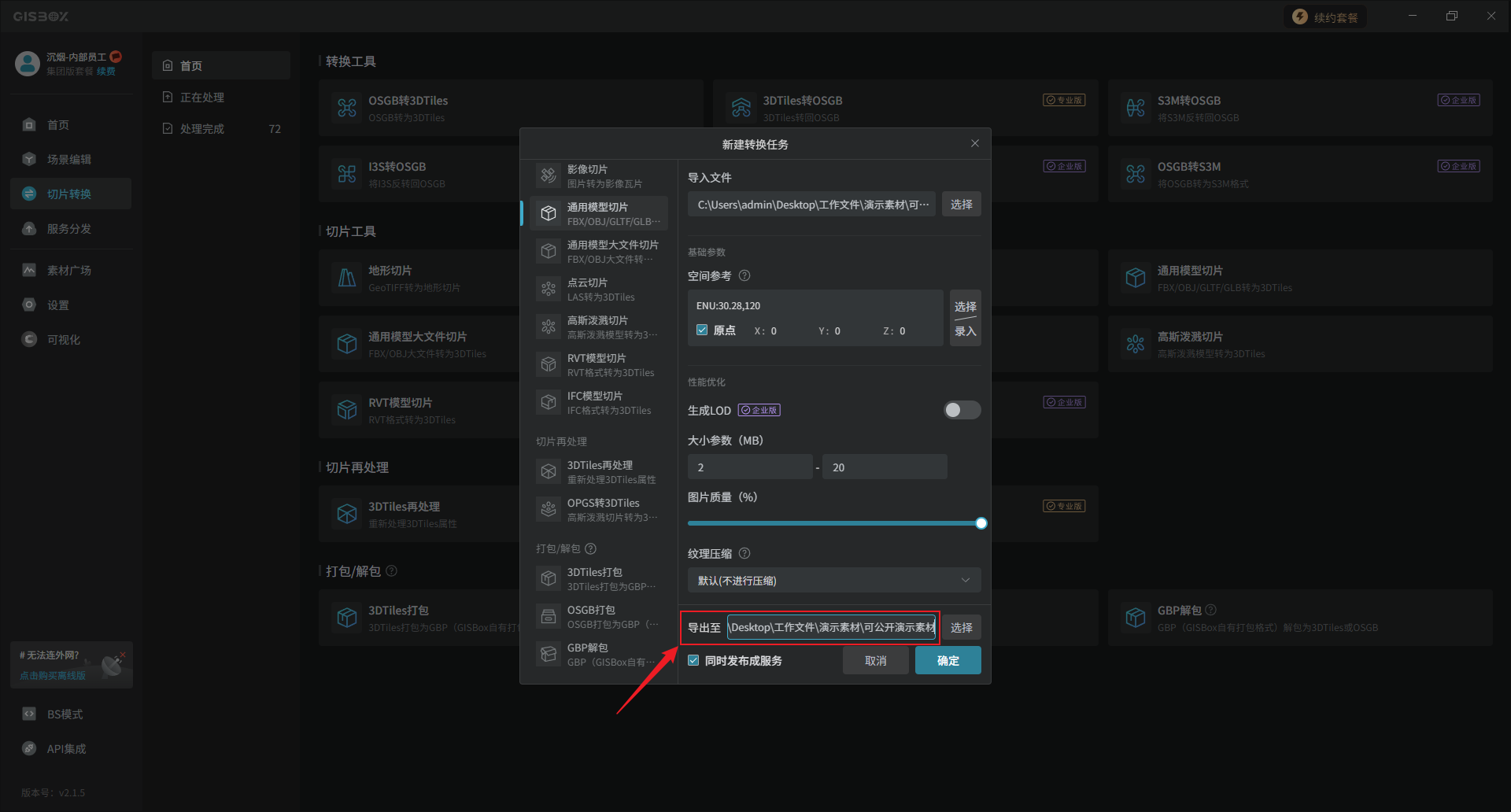

此时，下方导出目录，会默认设置为该导入文件的路径。

如果需要修改，点击“选择”，选择目标文件夹后，点击“选择文件夹”。

导出文件夹框中自动回显路径信息。

2. 配置设置项

2.1 空间参考坐标系

3D模型一般自身不带坐标系，GISBox会默认采用ENU的坐标来放置模型，而ENU就是直接以原坐标放置在ENU指定的坐标点上，但也有些模型会自带坐标，有需要的话，可以点击“选择/录入”进行修改。

三种“选择/录入”方式。

“坐标系搜索”，可以在搜索框输入目标坐标系进行搜索，或直接在下方点击选择。

“地图搜索”，可以直接在地图上点击选择，然后在右侧筛选EPSG；或者在顶部搜索框输入经纬度坐标进行搜索，注意用逗号分隔。

“手动录入”，则可以直接输入空间参考坐标系信息，要根据输入框中提示的格式进行输入。

还可以选择“从文件导入”，选择prj或xml文件导入。导入成功后“空间参考”输入框和右侧“零点坐标”会自动回显。

坐标信息输入成功后，可以选择勾选“保存进坐标系库”，将该坐标系保存，后续可以直接选用。

【温馨提示】同名坐标系会直接覆盖保存。

坐标系设置完成后，点击“确定”。

2.2 生成LOD

若关闭“生成LOD”项，需要设置最小和最大参数，浏览时全场景模型会统一以最高精度渲染，会产生远处闪烁、纹理过载的效果，同时也会使GPU满载，性能消耗过大。

若开启“生成LOD”项，设置最小切片大小，数值为128则代表生成的最精细的模型最大范围是128米。此时浏览时则会动态分级渲染，以近精远简的效果渲染，同时会使GPU负载降低，性能消耗较小。

2.3 图片质量

“图片质量”的大小，会影响浏览模型时的清晰度。

2.4 纹理压缩

纹理压缩，是对模型附着的材质纹理进行分辨率等参数的压缩，降低纹理的分辨率从而减小文件大小。

这些压缩类型的具体含义可以将光标放至问号图标处查看提示。

2.5 顶点压缩

开启“顶点压缩”，核心是降低顶点数据精度，在不减少顶点数量的情况下，将顶点的位置、法线、UV、颜色等属性从高精度格式转为低精度格式，用更小的存储空间换更小的体积与更快的加载、渲染，以节省内存、带宽与文件大小。

选择“压缩等级”，即选择压缩的程度。等级越高，压缩率越高，数据会丢失一定的精度，建议使用默认等级。

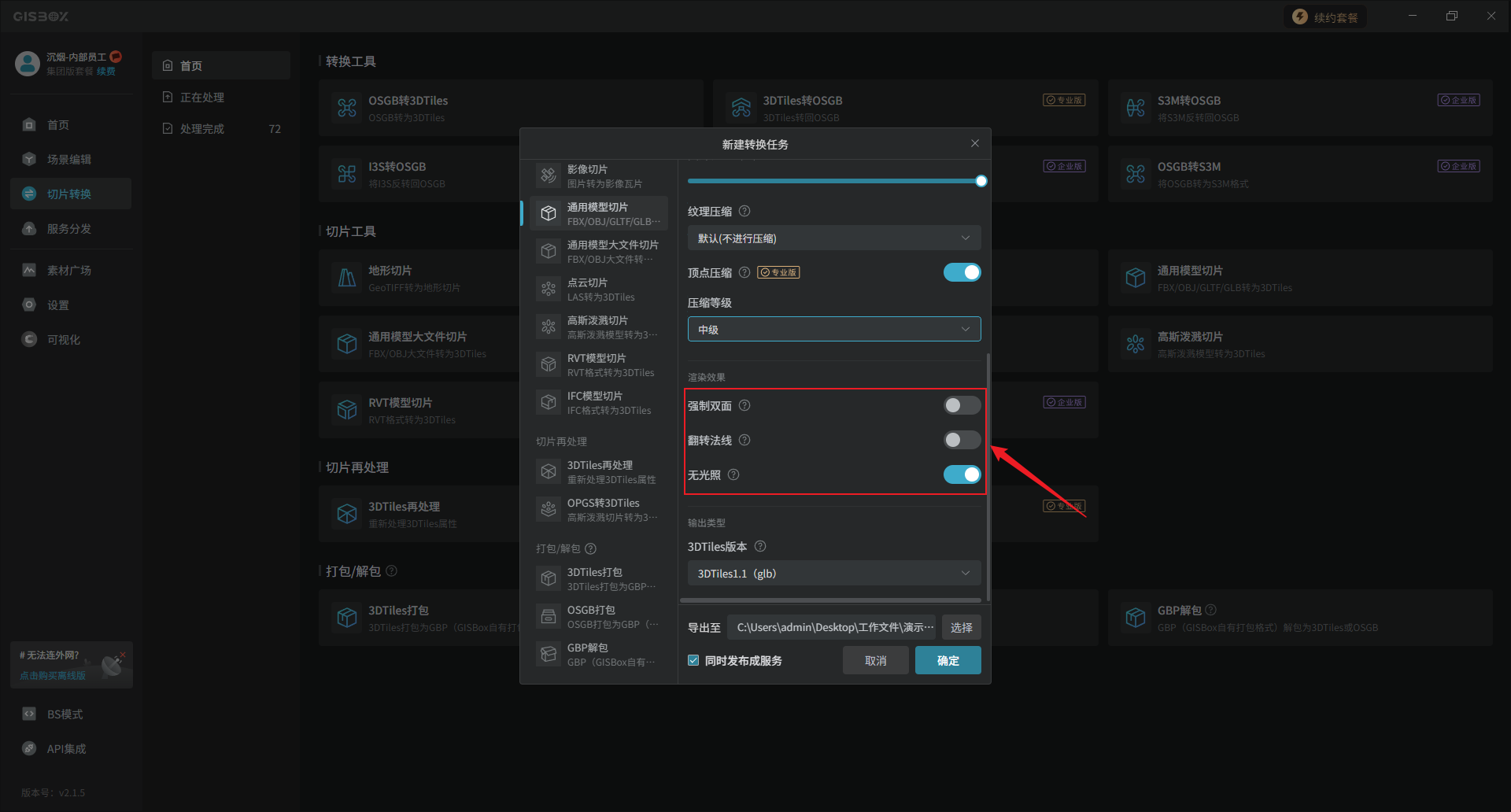

2.6 渲染效果

• 选择“强制双面”，即是否强制双面都显示；
• 当模型在某些软件中显示时，可能会出现法线方向错误的情况，此时可以开启“翻转法线”选项；
• 开启“无光照”选项，可以使模型的渲染部分不参与渲染引擎的默认光照计算，显示的效果更加真实。

2.7 输出类型

选择“3DTiles版本”，若选择3DTiles1.0格式数据输出，则使用cesium自身的b3dm格式切片；若选择3DTiles1.1格式数据输出，则将几何、纹理及属性数据通过GLTF2.0的扩展机制存储到二进制GLB中。

2.8 发布服务

此时默认勾选了“同时发布成服务”选项，即切片转换完成后自动发布成服务。

3. 转换

点击“确定”。

跳转至“切片转换”任务处理列表，开始切片转换。

完成后自动跳转至“处理完成”界面。

点击“前往服务”。

跳转至“服务分发”列表。

可以使用cesium或山海鲸可视化进行预览。

发布服务生成的服务地址，可以被应用到cesium等GIS平台中，也可以应用于山海鲸可视化等包含GIS的数字孪生平台中。

4. 通用模型大文件切片

当使用“通用模型切片”功能出现内存不足的报错等提示时，可以选用“通用模型大文件切片”功能，操作与“通用模型切片”类似，不再展开介绍。
