如何将STEP格式转换为3DTiles格式？

在GISBox的最新版本中，我们在“切片转换”模块的切片工具里新增了“STEP模型切片”功能。

STEP是国际标准的3D CAD通用交换格式，用于在不同设计软件之间无损传递零件的完整三维数据。在数字孪生或者三维GIS项目里，STEP是GIS中重要的“工业模型数据源”之一，但是必须经过格式转换才能在GIS项目中导入并应用。

那本文主要就是教大家如何将STEP格式转换为3DTiles？

1. 新建转换任务

首先，我们在GISBox首页下载最新版本的软件，或者在我们的GISBox软件中直接进行版本更新。

下载安装完成后，打开GISBox，在界面左侧的导航栏中点击“切片转换”，并在该界面的“切片工具”中找到“STEP模型切片”功能。

点击此功能，就跳出一个“新建转换任务”的弹窗。弹窗中左侧会选中“STEP模型切片”，右侧就需要我们进行文件导入以及设置相关配置项。

2. 导入STEP文件

我们点击“选择”按钮，将本地的STEP文件导入，导入的STEP文件的后缀可以是“.step或.stp”。

STEP文件路径导入后，这里软件会自动默认将导出的文件放置同级文件夹下。我们可以不修改，也可以点击“选择”将导出后的文件放置其他路径下。

3. 配置项设置

3.1 基础参数

3.1.1 空间参考

STEP只有局部工程坐标，但是没有地理坐标的，没有投影，所以这里的空间参考我们直接保持默认就行。

3.2 性能优化

3.2.1 生成LOD

选择开启或关闭“生成LOD”，若关闭需要设置最小和最大参数，浏览时全场景模型会统一以最高精度渲染，会产生远处闪烁、纹理过载的效果，同时也会使GPU满载，性能消耗过大。而开启“生成LOD”设置最小切片大小，数值为128则代表生成的最精细的模型，最大范围是128米，此时浏览时则会动态分级渲染，以近精远简的效果渲染，同时会使GPU负载降低，性能消耗较小。

3.2.2 大小参数

“大小参数”是指地理数据文件占用的存储空间，我们可以设置一个数据大小筛选区间，软件一般默认是“2MB-20MB”。

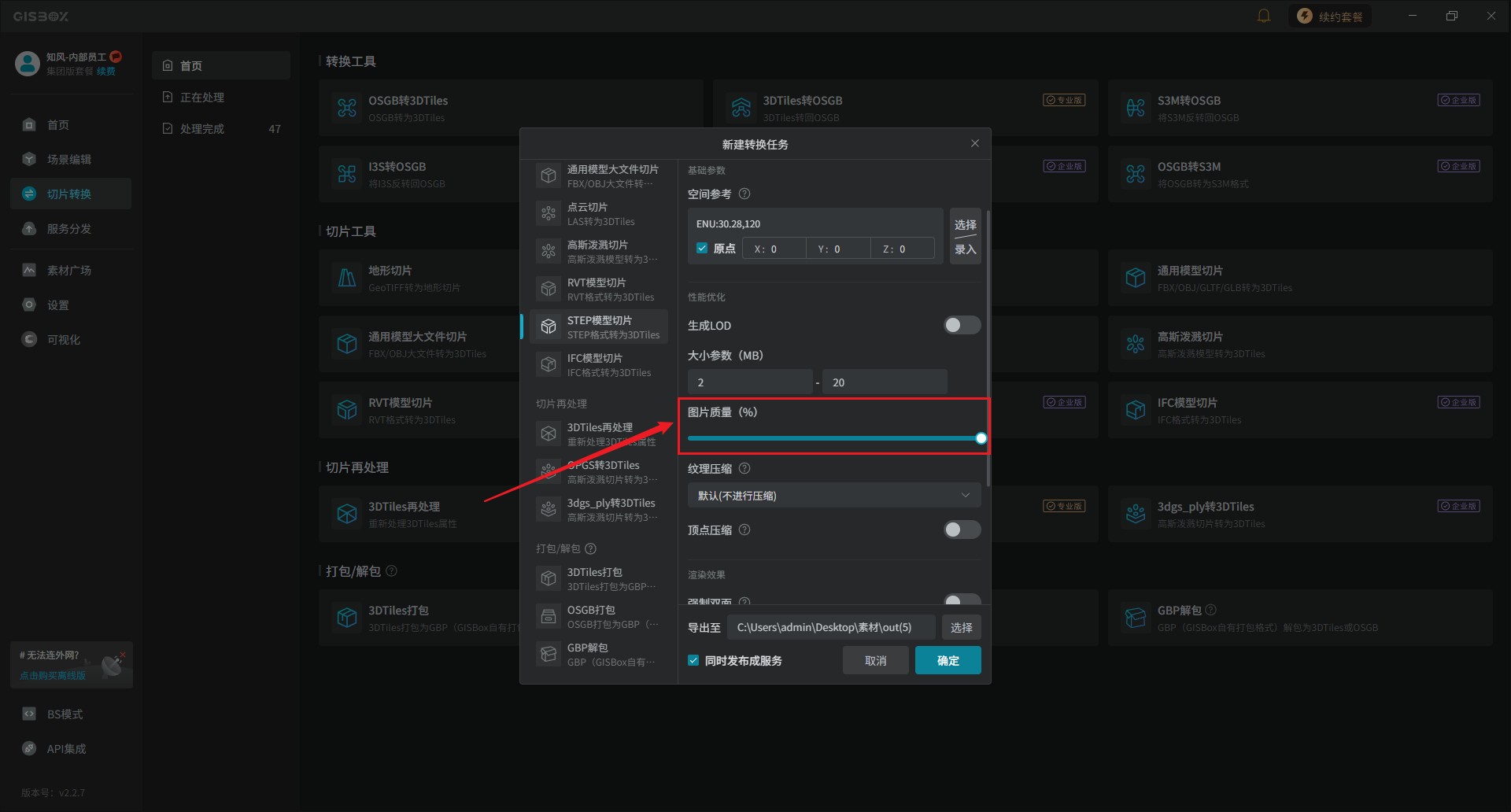

3.2.3 图片质量

“图片质量”的大小，会影响浏览模型时的清晰度。

3.2.4 纹理压缩

“纹理压缩”是对模型附着的材质纹理，进行分辨率等参数的压缩，降低纹理的分辨率，从而减小文件大小，这些压缩类型的具体解释可以参考提示。

3.2.5 顶点压缩

开启“顶点压缩”，核心是降低顶点数据精度，在不减少顶点数量的情况下，将顶点的位置、法线、UV、颜色等属性从高精度格式转为低精度格式，用更小的存储空间，换更小的体积与更快的加载渲染，以节省内存、带宽与文件大小。选择压缩等级即选择压缩的程度，等级越高，压缩率越高，数据会丢失一定的精度，建议使用默认等级。

3.3 渲染效果

3.3.1 强制双面

“强制双面”开启后会强制正反面都显示。

3.3.2 翻转法线

当模型在一些软件中显示时，可能会出现法线方向错误的情况，此时可以开启“翻转法线”选项。

3.3.3 无光照

开启“无光照”选项，可以使模型的渲染部分，不参与渲染引擎的默认光照计算，显示的效果更加真实，软件默认开启该功能。

3.4 输出类型

选择3DTiles版本，若选择3DTiles1.0格式数据输出，则使用cesium自身的b3dm或cmpt格式切片；若选择3DTiles1.1格式数据输出，则将几何、纹理及属性数据通过GLTF2.0的扩展机制存储到二进制GLB中。

3.5 同时发布成服务

默认勾选了“同时发布成服务”选项，即切片转换完成后自动发布成服务。

4. 切片转换

点击“确定”跳转至切片转换处理列表，开始切片转换，完成后，自动跳转至处理完成界面。

5. 查看转换后的3DTiles文件

点击“打开文件夹”，会立即跳转至导出文件的路径下，我们可以看到转换后的GLB文件和JSON文件。

6. 服务发布

点击“前往服务”，跳转至服务分发列表可以使用cesium或山海鲸可视化进行预览。

服务发布生成的服务地址，可以被应用到cesium等GIS平台中，也可以应用于山海鲸可视化等包含GIS的数字孪生平台中。
