DEM编辑和导出

GISBox（GIS 工具箱）在场景编辑模块中提供了DEM(geotiff)地形的编辑功能，其中支持对山体进行抬升、下压以及对水体进行涂抹擦除等编辑操作和发布为服务。本文将为大家介绍一下具体的操作。

1. 新建场景

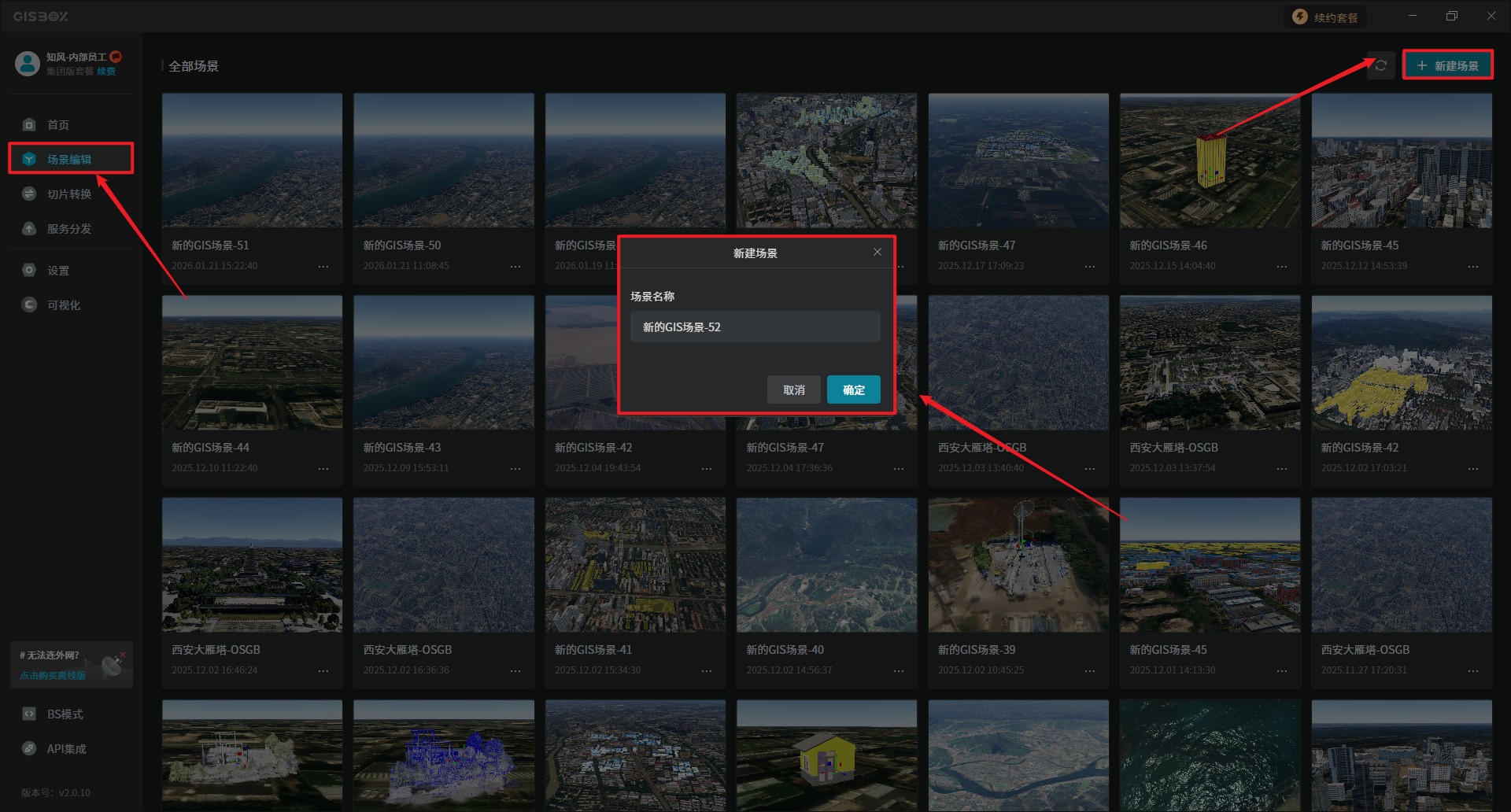

首先，打开GISBox软件，在左侧“场景编辑”栏目中点击右上角的“新建场景”按钮，创建一个新的场景项目。

2. 导入地形GEOTIFF文件

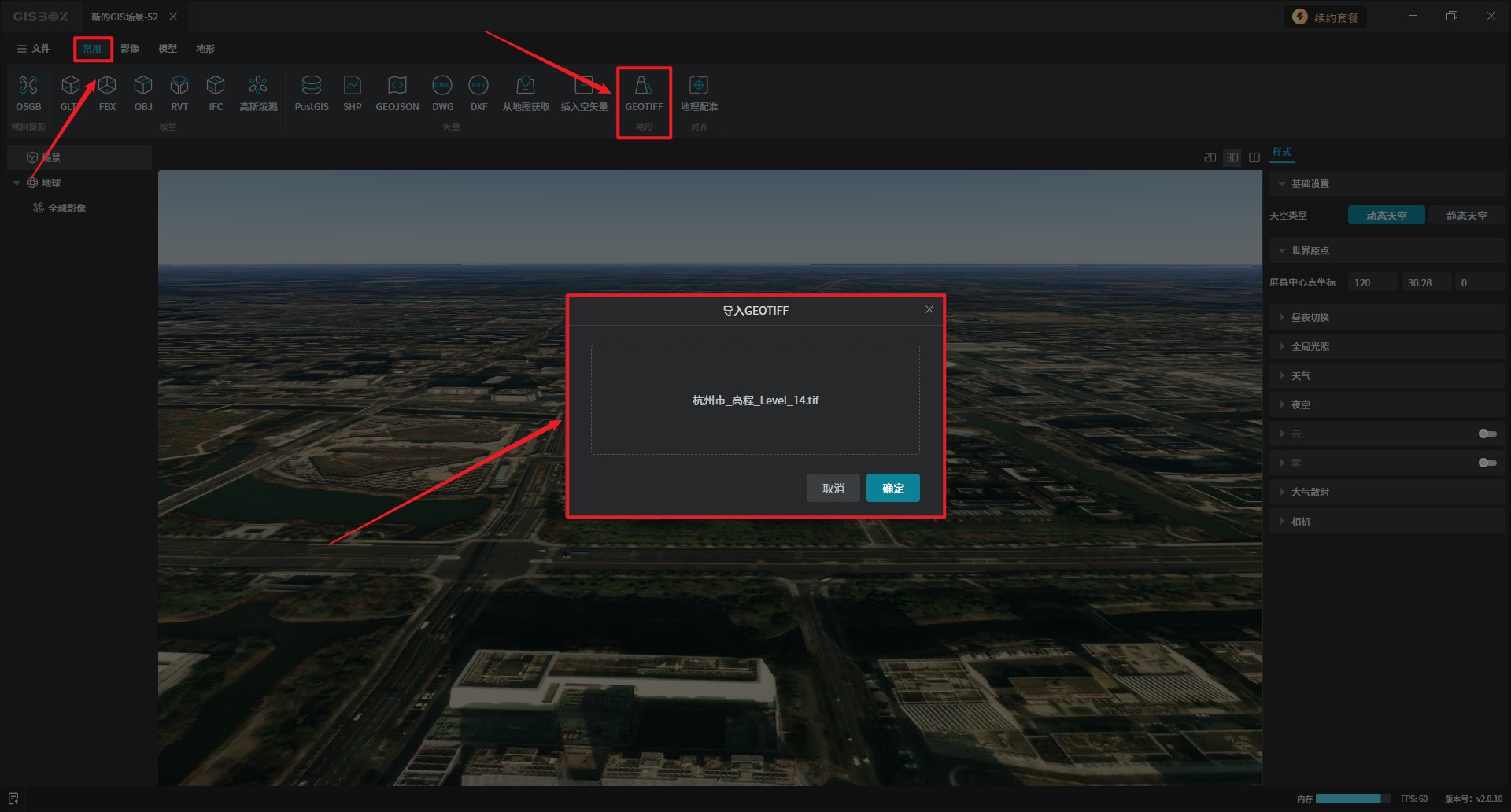

创建成功后会自动打开该场景项目，在场景界面上方的Tab栏中选择“常用”模块，点击“GEOTIFF”，此时界面会出现一个“导入GEOTIFF”的弹框，并将本地的.tiff文件导入进去，最后点击“确定”按钮。如图所示：

成功导入geotiff文件后，在右侧的“场景”下会出现geotiff的相关图层，如下图所示：

3. 编辑DEM（地形）

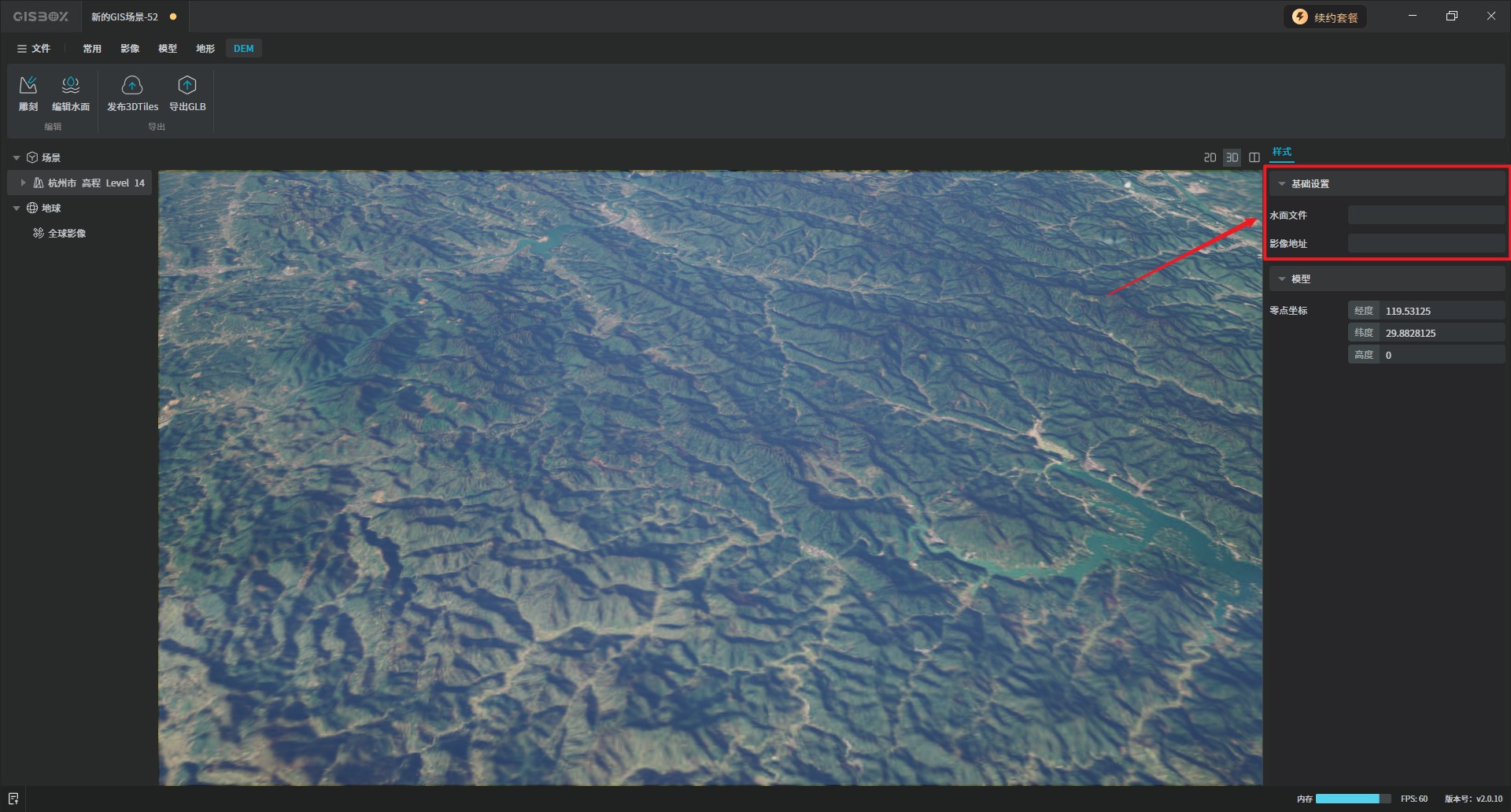

在左侧图层选中地形图层后，我们可以在右侧“样式”中设置“水面文件”和“影像地址”。如图所示：

选中地形图层后，可以在右侧“样式”中的“模型”中调整地形的“零点坐标”，包括：经度、纬度和高度。如下图所示：

在界面上方“DEM”选项中，可以对地形进行“雕刻”和“编辑水面”的操作。如图所示：

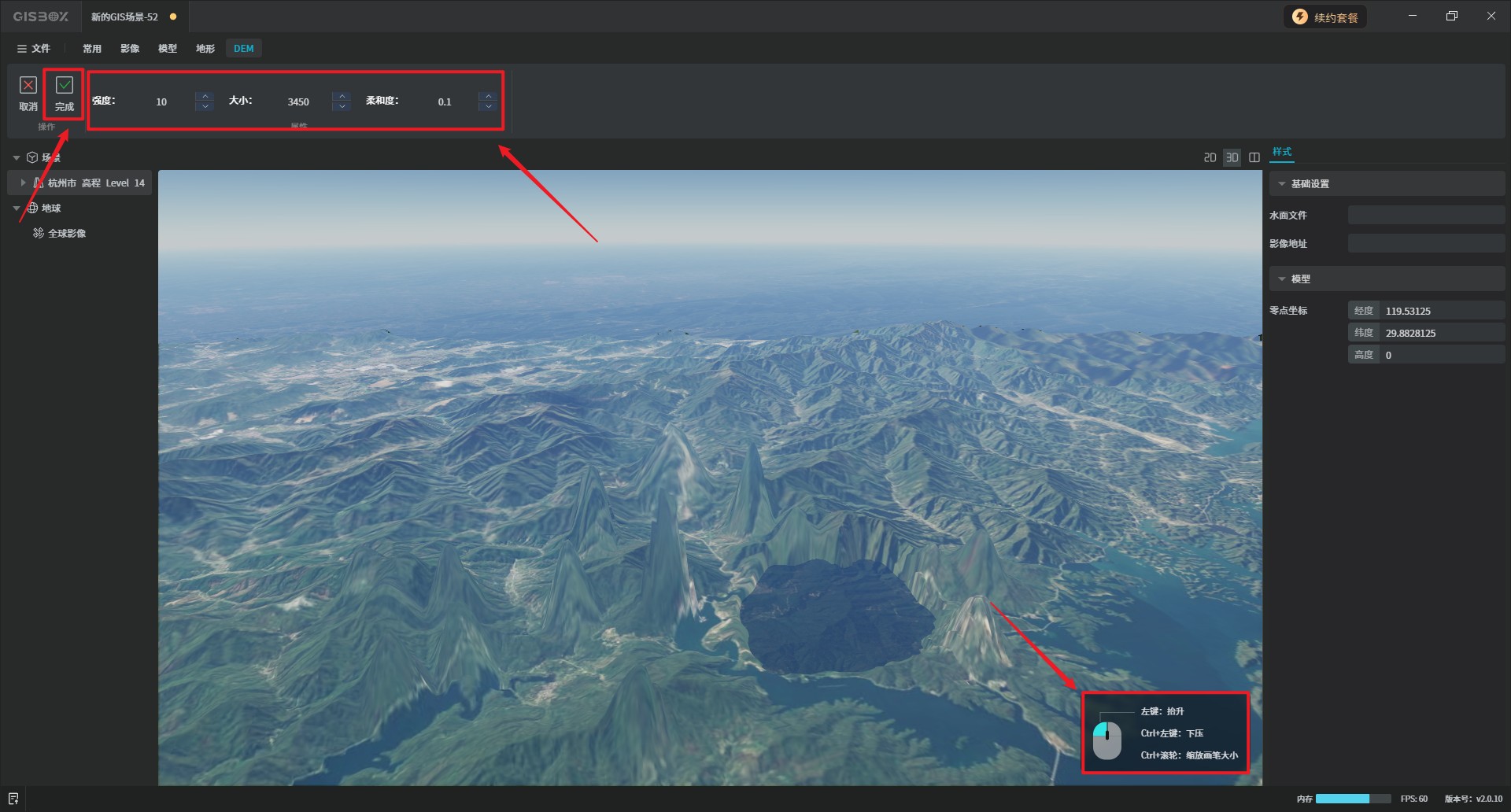

“雕刻”的功能主要是对山体进行抬升和下压的操作。点击“雕刻”安按钮后就会显示一个画笔，我们可以根据界面右下角的提示进行操作。按住“鼠标左键”可对山体进行“抬升”；按住“Ctrl+左键”可对山体进行“下压”；按住“Ctrl+滚轮”可缩放画笔大小。当然，我们也可以通过“DEM”编辑栏中的“强度”、“大小”、“柔和度”对画笔的“属性”进行调节。操作完成后，点击左上角的“完成”按钮，即可对编辑进行保存。如下图所示：

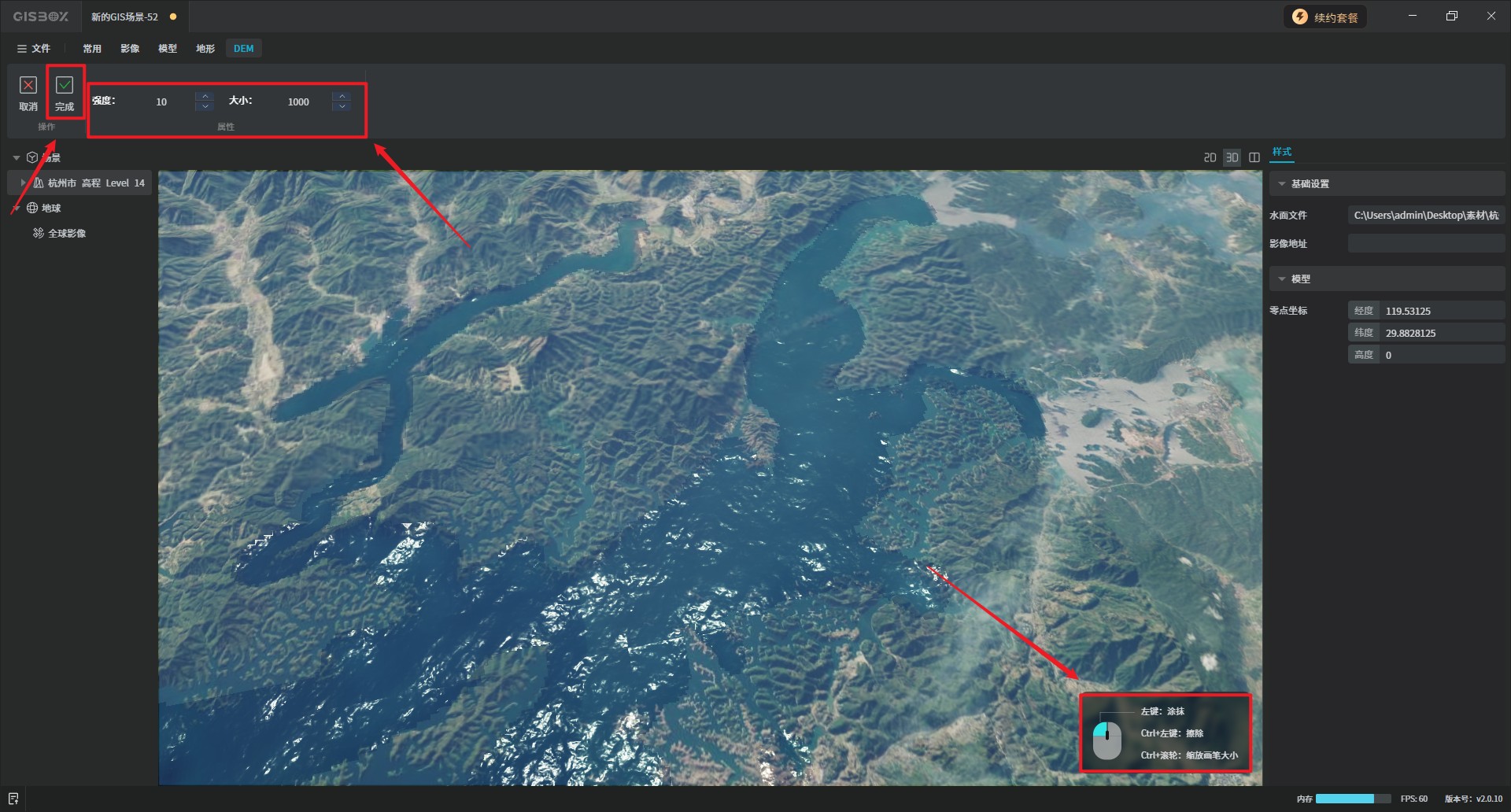

“编辑水面”的功能主要是对水面的绘制，简单几笔就能画出山川湖海，增强水面的渲染效果。点击“编辑水面”按钮就会出现一个水面笔刷。将笔刷对准湖面，按住“左键”进行“涂抹”；按住“Ctrl+左键”进行“擦除”；按住“Ctrl+滚轮”进行缩放画笔大小。我们也可以根据右下角的提示进行操作。我们可以通过“DEM”编辑栏中的“强度”和“大小”对画笔的“属性”进行调节。编辑 完成后，点击左上角的“完成”按钮，即可对编辑进行保存。如下图所示：

4. DEM（地形）发布为Terrain

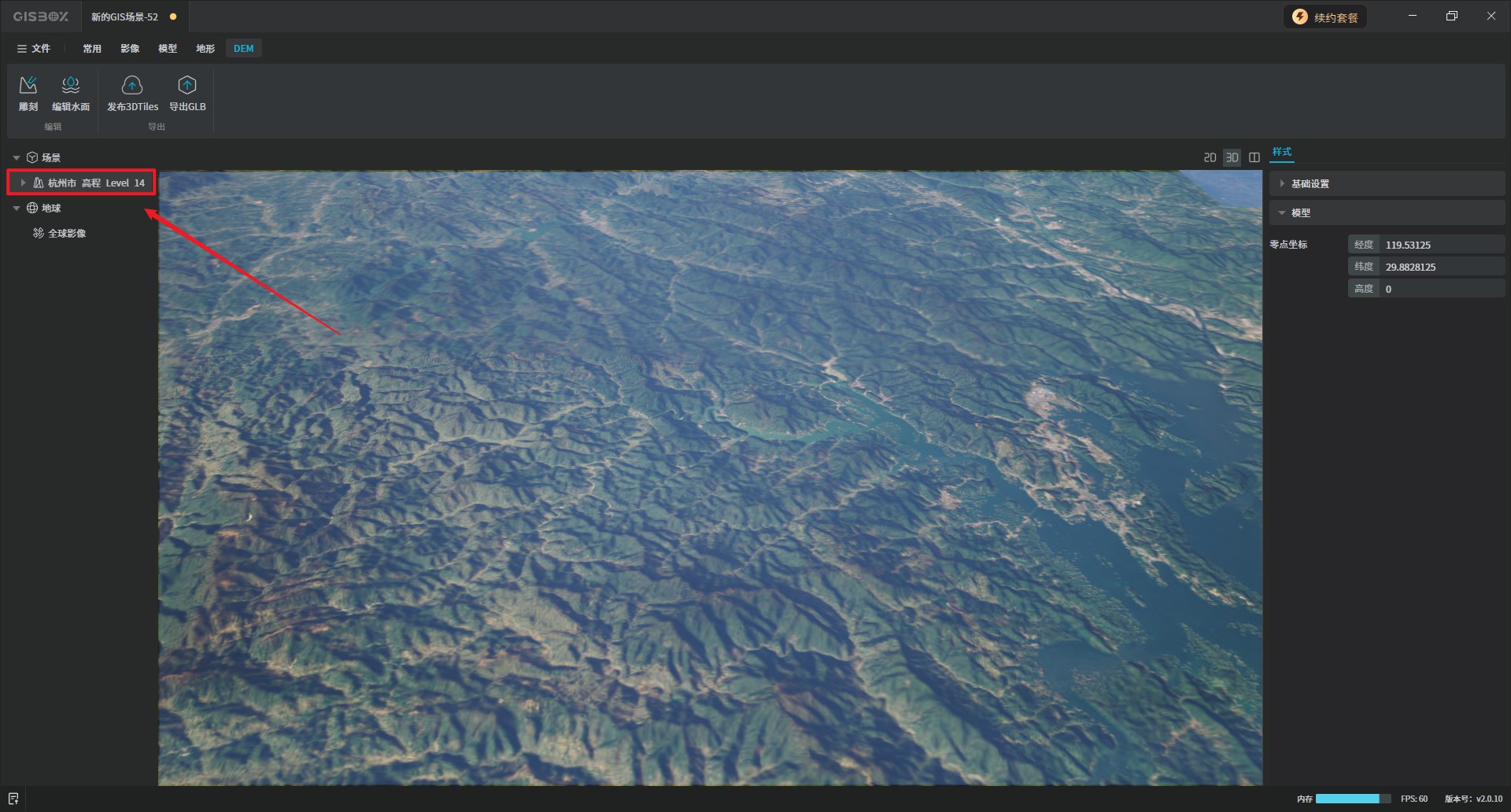

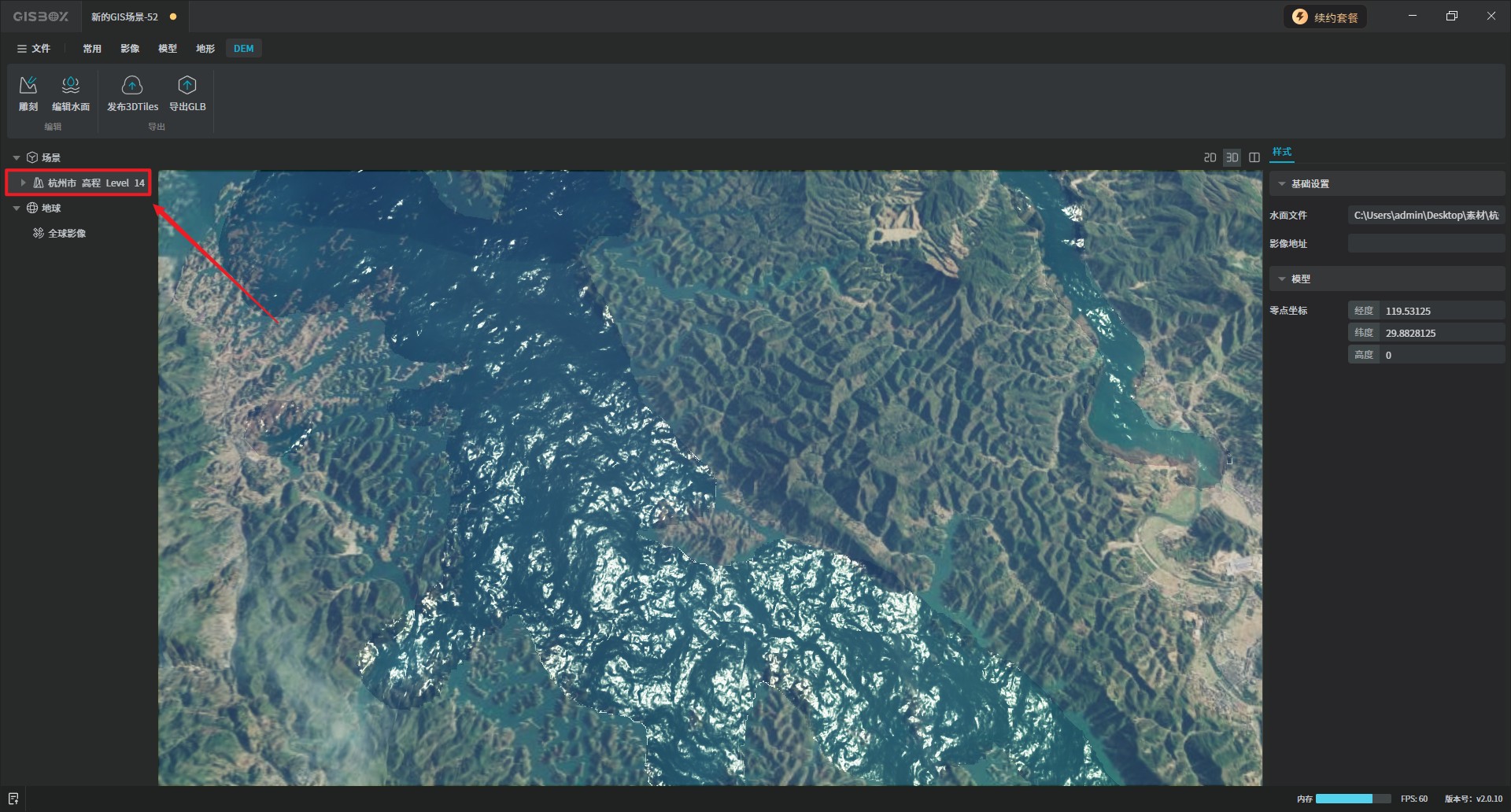

首先，选中需要发布为Terrain的地形图层。如图所示：

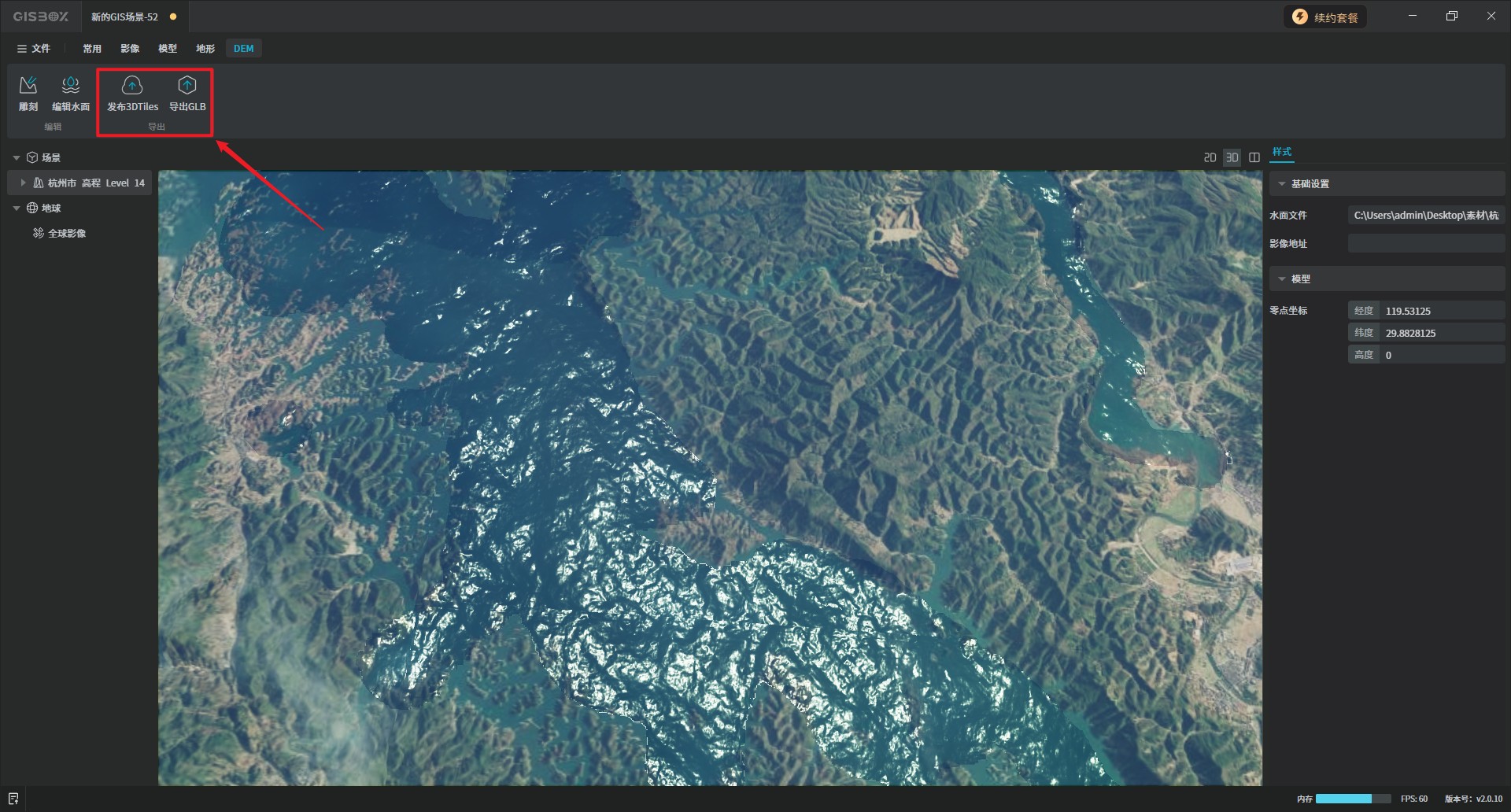

然后，点击上方“发布3DTiles”按钮，如果想要导出的格式为GLB，可点击“导出为GLB”按钮。（这里教程以发布3DTiles为例）

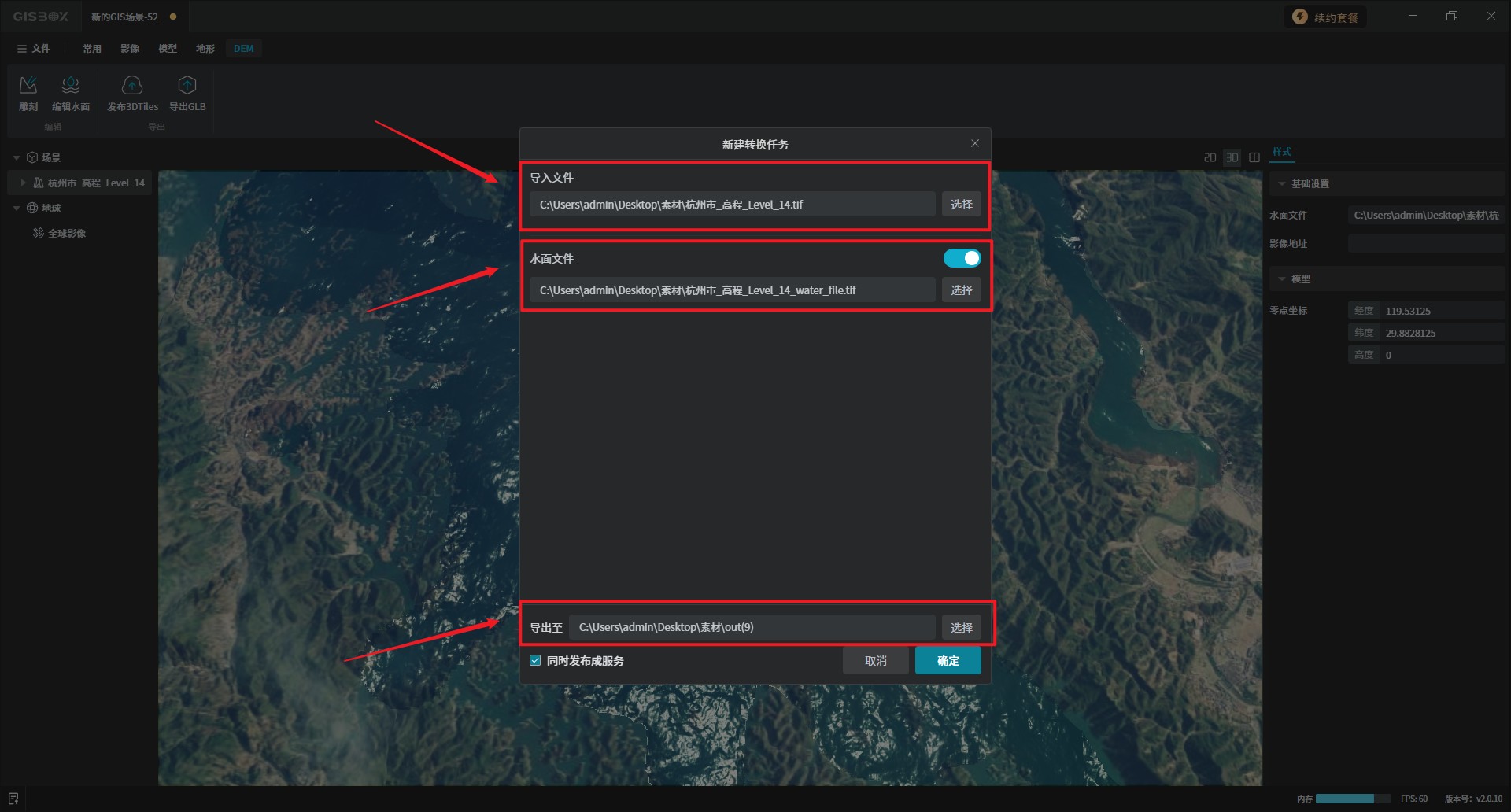

点击“发布3DTiles”按钮，就会显示“新建转换任务”弹框。此时的导入文件、水面文件和导出路径都是软件自动填充并识别好的，可不用进行输入了。如图所示：

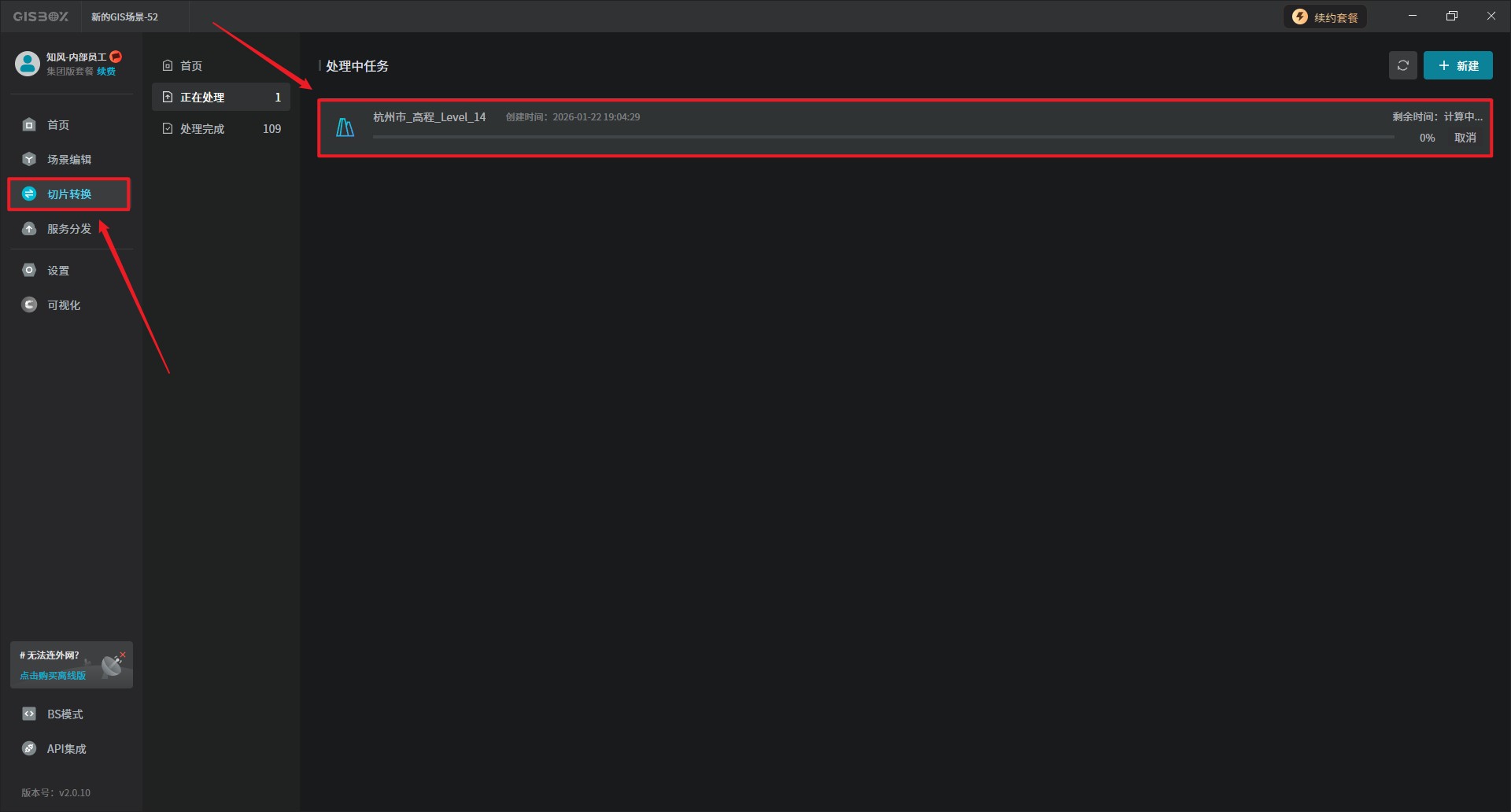

转换任务设置完成后，默认勾选了“同时发布成服务”时，点击“确定”按钮，DEM（地形）就会在“切片转换”的任务处理列表中进行转换，如下图所示：

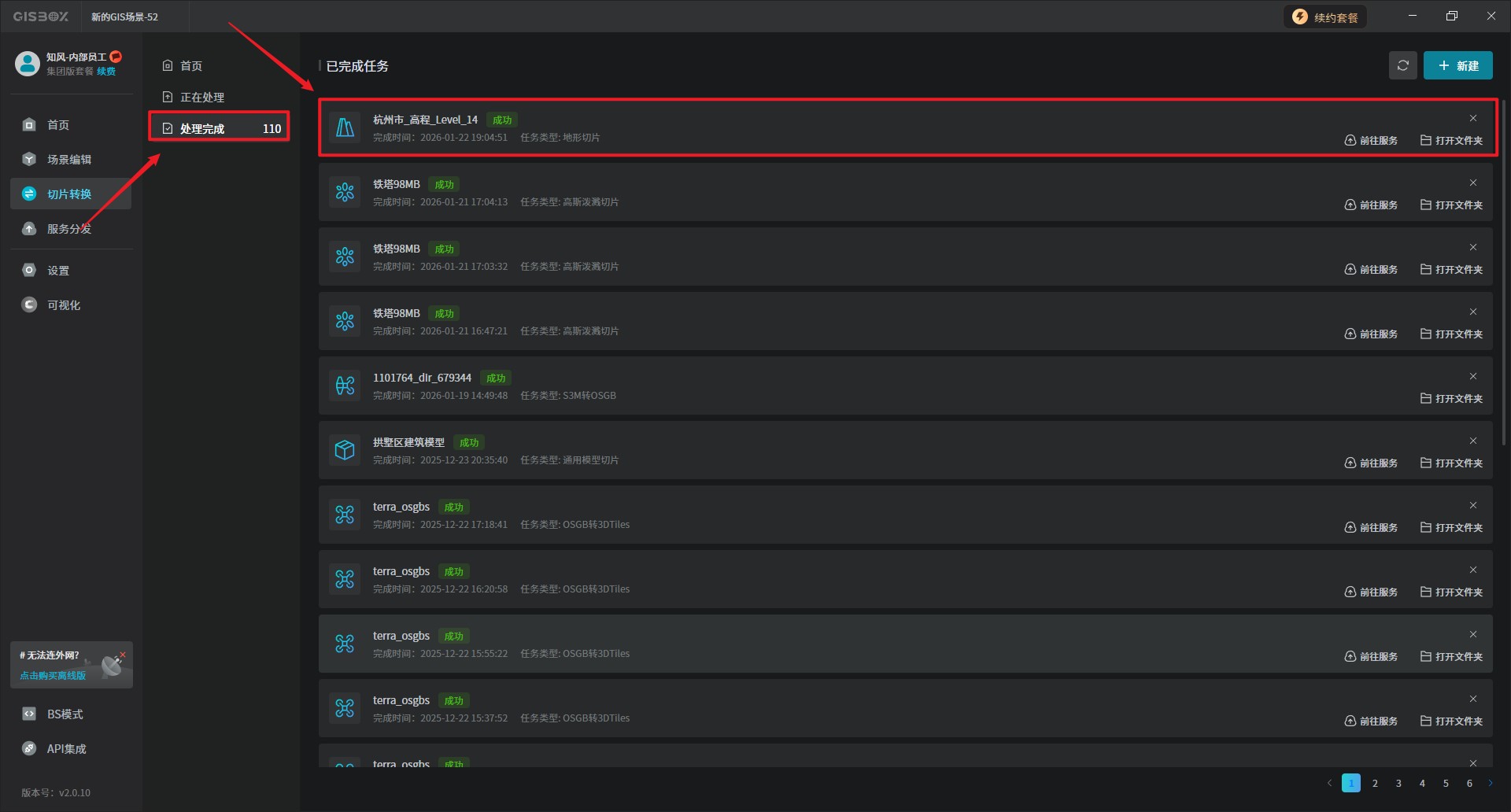

转换完成后，我们可以在“处理完成列表”中找到转换成功的“geotiff转地形切片”，如下图所示：

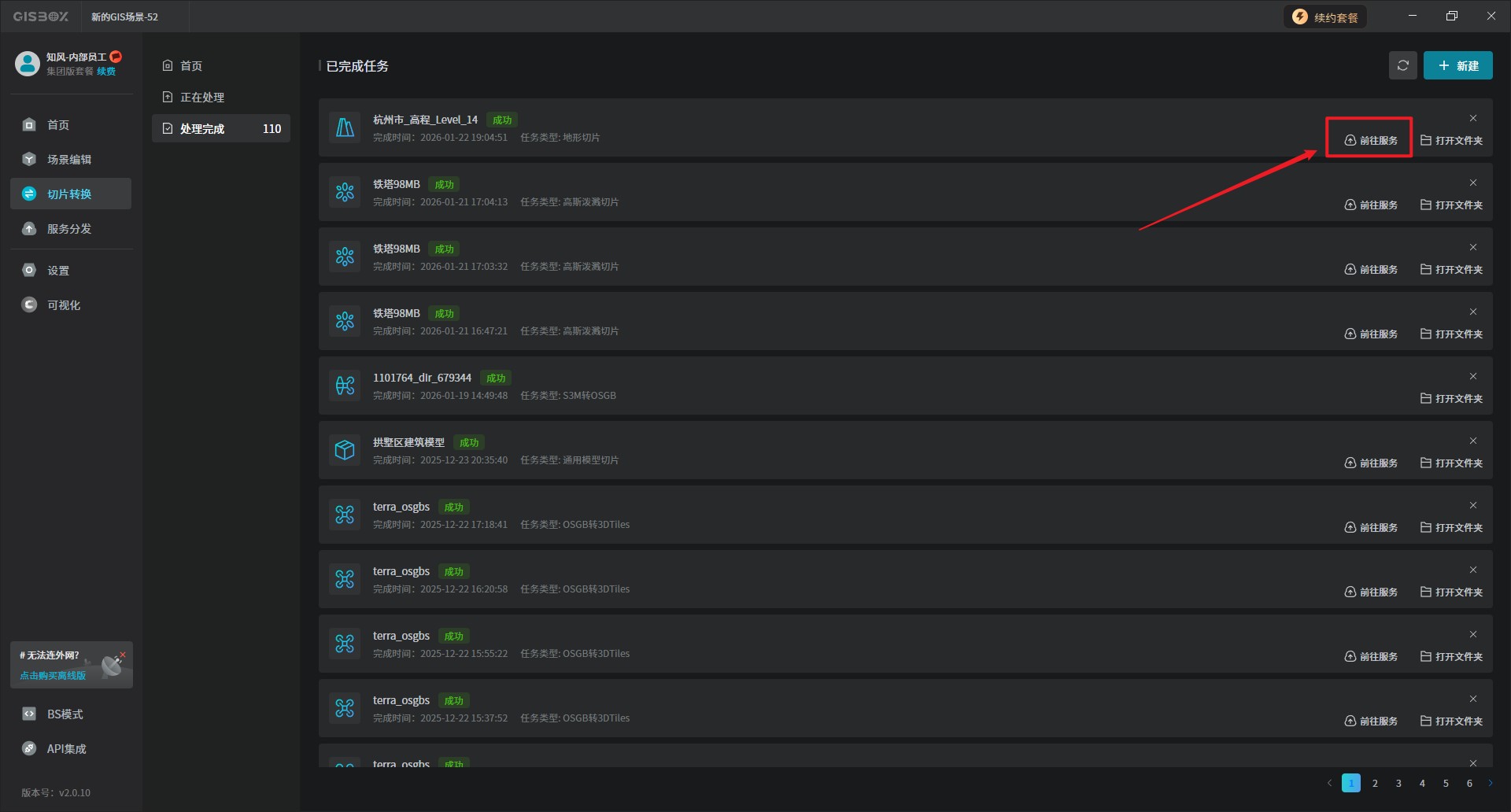

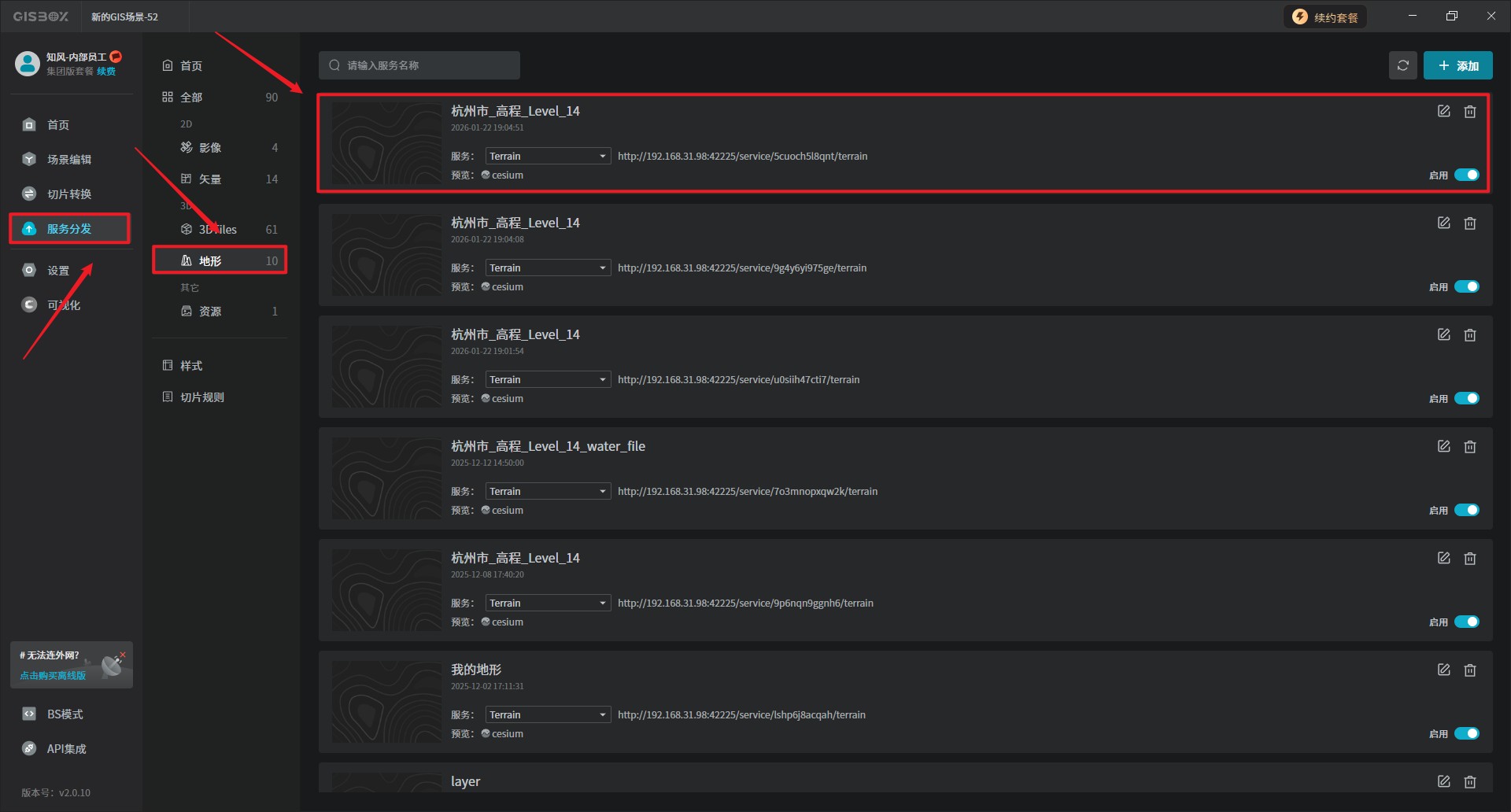

点击“前往服务按钮”就会立即跳转至“服务分发”界面，我们将会在“地形”中看到已发布完成的服务，且发布的服务为“Terrain ”。如下图所示：

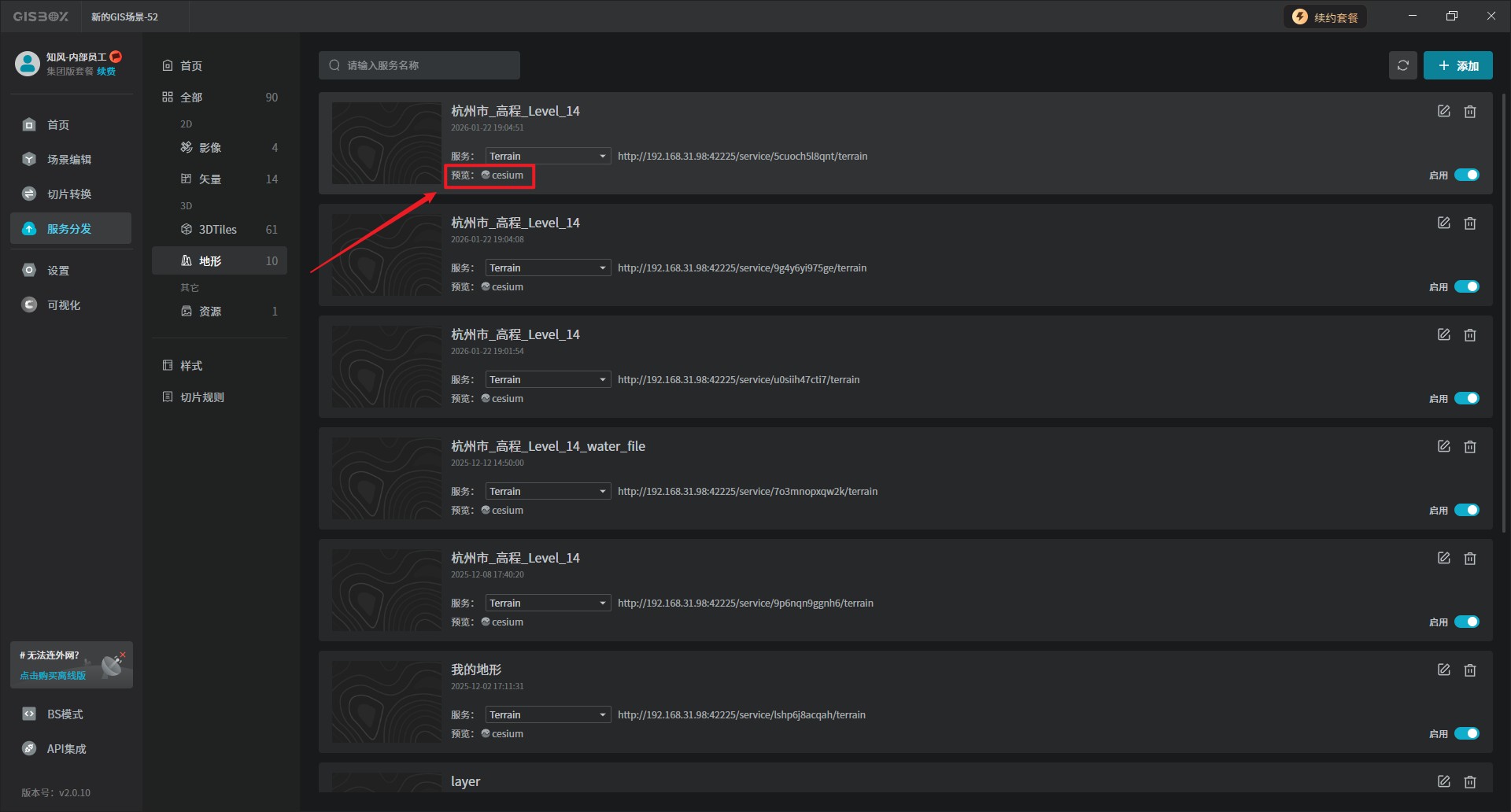

点击“cesium”预览按钮，即可在浏览器中预览效果，如下图所示：

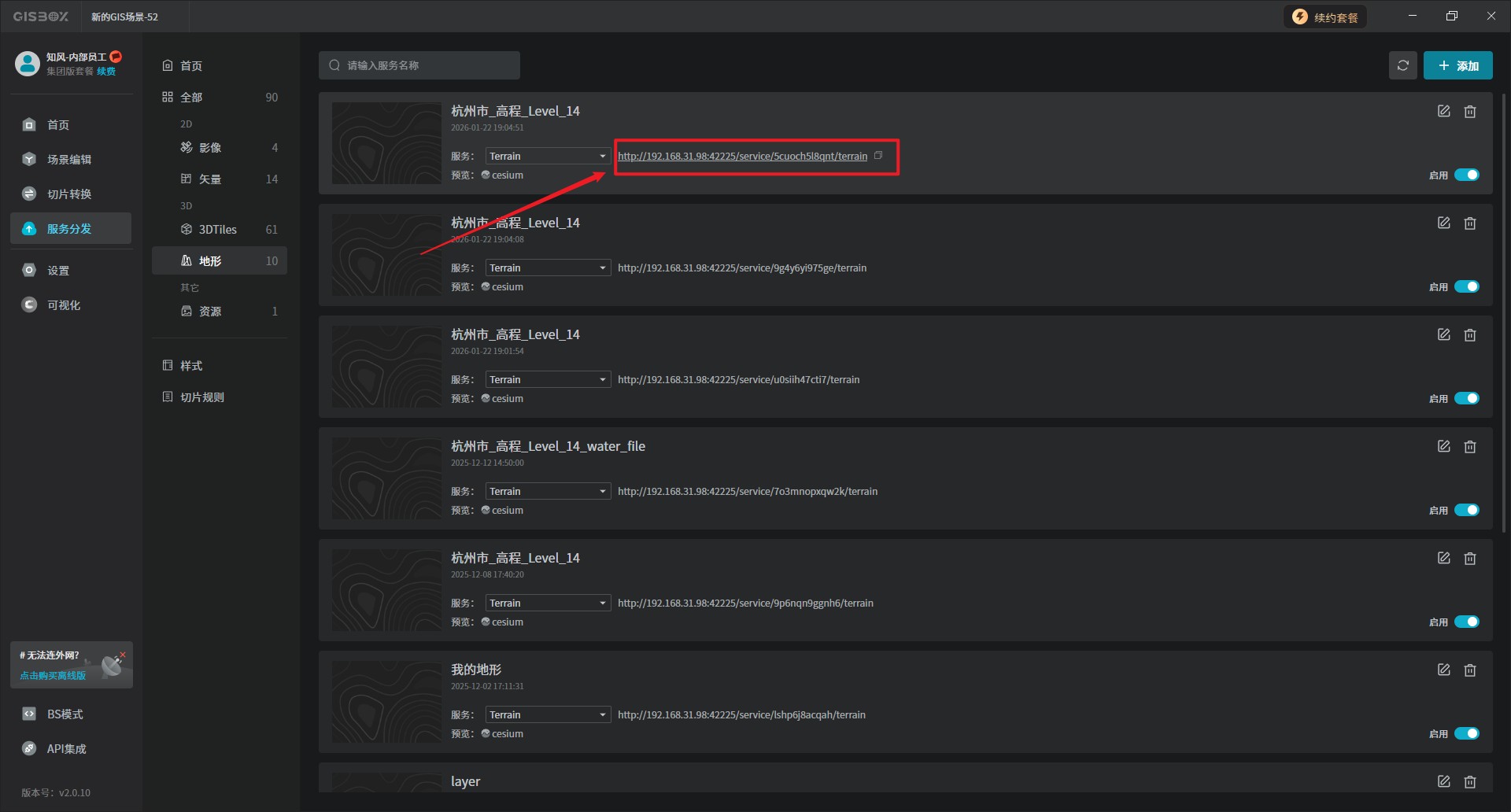

生成的服务地址可以被应用到Cesium等 GIS 平台中 ，也可以应用于一些数字孪生项目搭建平台中去，比如山海鲸可视化，点此查看服务地址的使用教程。
