DWG编辑和导出

GISBox（GIS 工具箱）在场景编辑模块中支持DWG文件的导入并与地图对齐，同时支持将DWG文件导出并发布为WFS、WMS、WMTS以及MVT服务，本文将为大家介绍一下具体的操作。

1. 新建场景

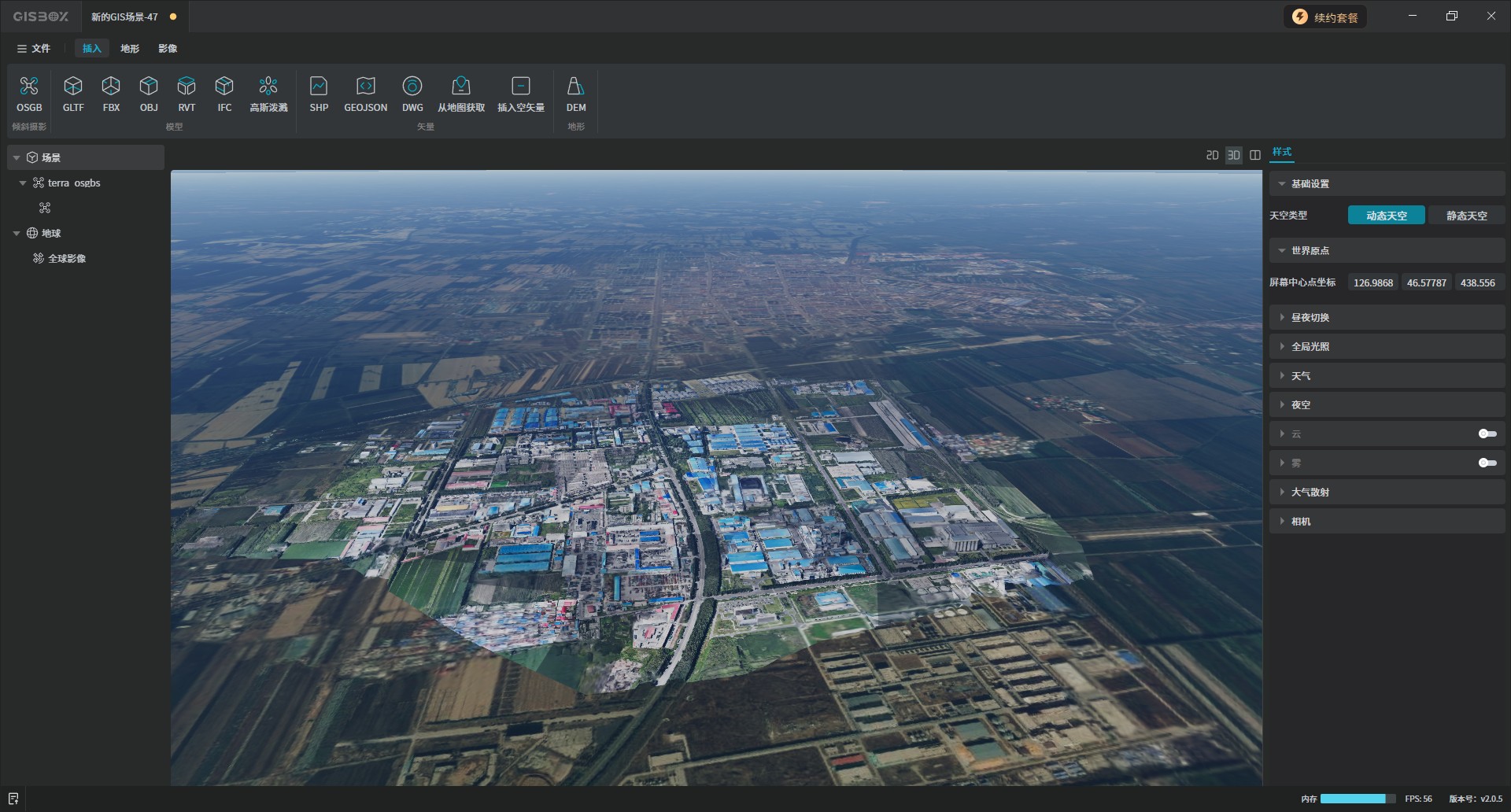

首先，打开GISBox软件，在左侧“场景编辑”栏目中点击右上角的“新建场景”按钮，创建一个新的场景项目。

2. 导入DWG文件

创建成功后会自动打开该场景项目，在场景界面上方的Tab栏中选择“常用”模块，点击“DWG”，此时界面会出现一个“导入DWG”的弹框，并将本地的DWG文件导入进去，导入的DWG文件软件会产生一个“坐标系的设置”。如下图所示：

DWG文件导入时其坐标系分三种情况：

第一种：DWG文件采用带号的国家2000高斯克吕格投影坐标系；

第二种：地方2000这类自定义坐标系下的DWG文件；

第三种：DWG文件没有坐标系或坐标系未知，不知其坐标带号。

下面根据这三种情况对DWG文件的“坐标系设置”进行说明：

智能识别：我们将自带“带号”和坐标DWG文件导入，GISBox就能自动精准识别出EPSG坐标系，国内通常采用高斯克吕格投影，如下图所示：

手动设置：我们将基于自定义坐标系的DWG文件导入。系统识别后，因为它更接近无带号的高斯-克吕格投影，所以提示我们在地图中选择。如图所示：

需要注意的是，我们导入的DWG文件是自定义带号的，并非标准带号。因此我们需要点击“手动设置”，进入“选择和录入”界面，选择“手动录入”，将我们预先准备好的、代表这个自定义坐标系的WKT定义复制并粘贴进来，然后点击确定。如果该坐标系需要频繁使用，可以将他存在坐标系库中。当然你也可以通过“坐标系搜索”和“地图搜索”获取。如下图所示：

暂不设置：让我们导入的DWG文件本身没有坐标系，我们甚至不知道它的坐标带号时，我们可以点击该按钮，后面使用“地理配准”功能进行对齐。如下图所示：

 成功导入DWG文件后，右侧的“场景”下会出现DWG的相关图层，如下图所示：

3. 编辑DWG文件

在左侧图层选中DWG图层后，我们可以在右侧“样式”中设置“基础设置-SRS”，由于本列的坐标系是一个带带好的，软件可以自动识别，不建议在其修改，若是地方的自定义坐标系，可以点击“选择和录入”进行手动获取。

3.1 样式模型编辑

“样式模型”的编辑分为两种：可视化编辑和直接编辑。

3.1.1 可视化编辑

可视化编辑主要从“点”、“线”、“面”进行编辑。

点：

线：

面：

3.1.2 直接编辑

4. DWG文件的发布

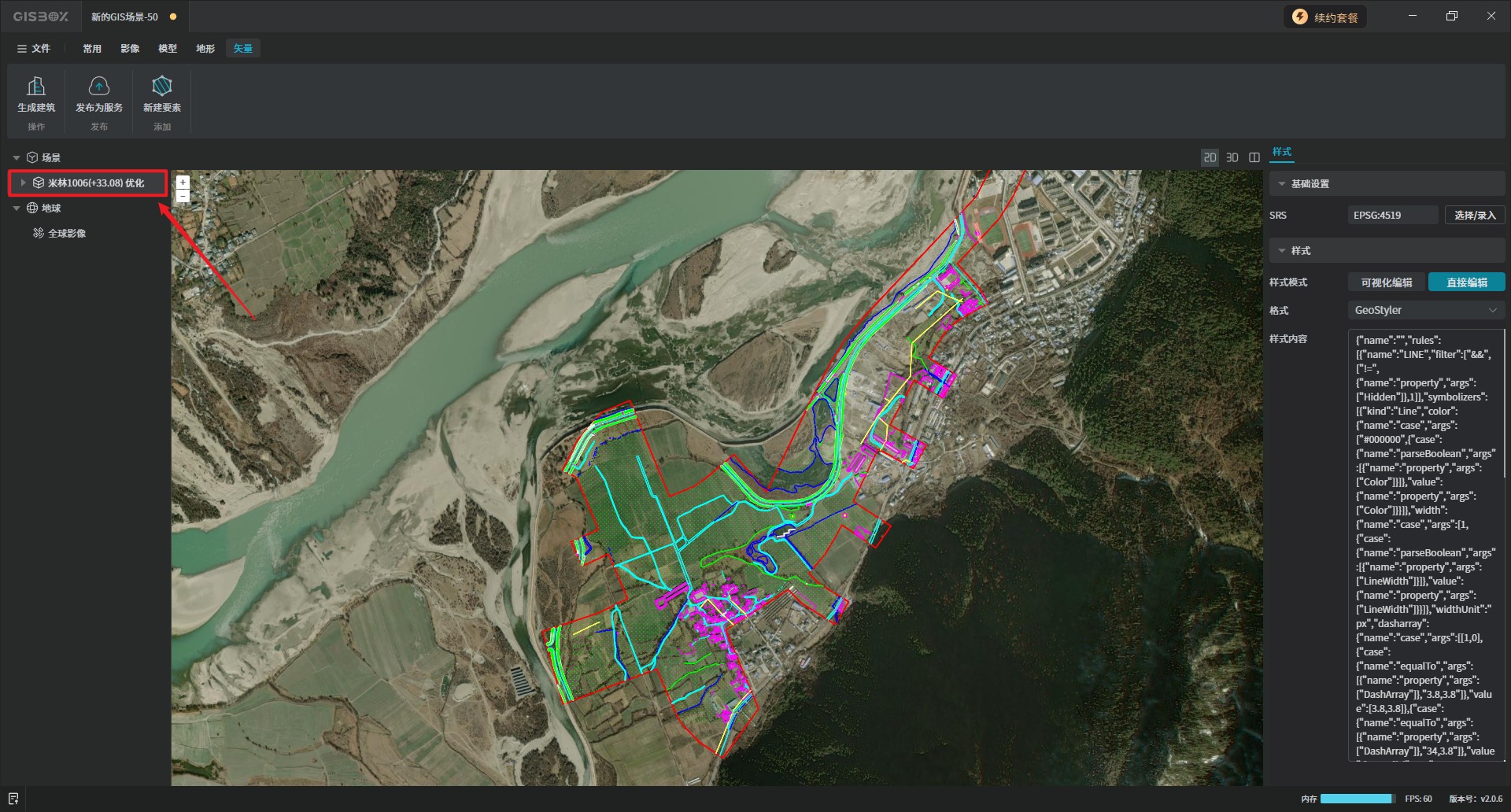

首先，选中需要发布的DWG文件的图层，如图所示：

然后，点击上方“发布为服务”按钮，会显示一个“发布服务”弹框，支持对“服务名称”进行修改，修改完成后点击“确定”，如下图所示：

发布完成后，会自动跳转到“服务分发”板块，可以看到“矢量服务”列表中刚发布的服务，如下图所示：

DWG文件可发布为“WFS”、“WMS”、“WMTS”和“MVT”四种服务类型，如下图所示：

GISBox的“矢量服务”提供了“cesium”、“mapbox”、“leaflet”和“openlayers”四种预览框架，任意点击一个预览按钮，即可在浏览器中预览效果，如下图所示：

生成的服务地址可以被应用到Cesium等 GIS 平台中 ，也可以应用于一些数字孪生项目搭建平台中去，比如山海鲸可视化，点此查看服务地址的使用教程。
