SHP文件一键生成建筑模型的编辑和导出

GISBox（GIS 工具箱）支持在场景中导入各种类型的数据，我们可以导入SHP文件并一键生成建筑模型，下面为大家介绍一下具体的操作。

1. 新建场景

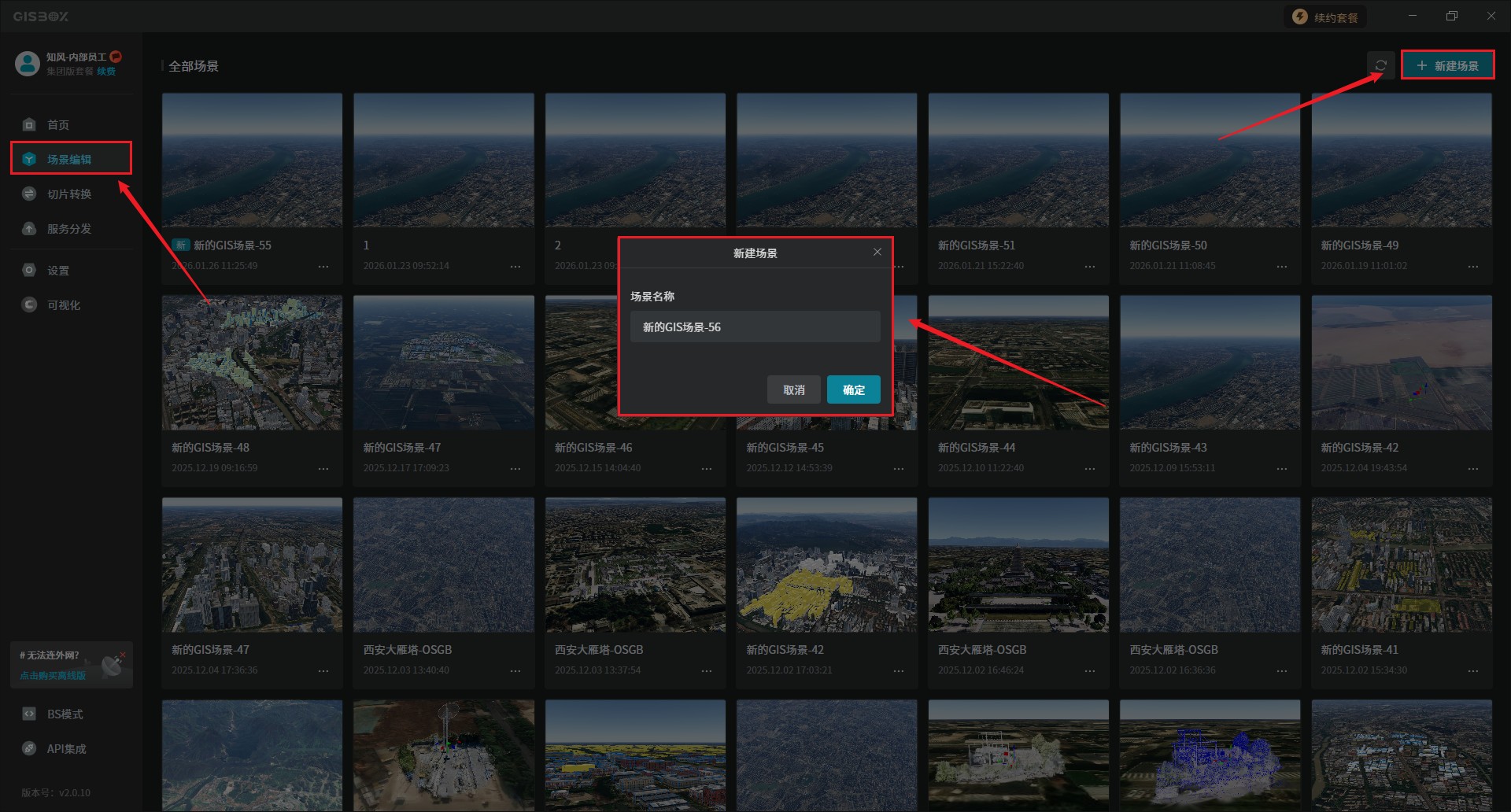

首先，打开GISBox软件，在场景编辑栏目中点击右上角的“新建场景”按钮来创建一个新的场景。

2. SHP 文件导入

创建成功后会自动打开该场景项目，在场景界面上方的Tab栏中选择“常见”模块，点击“SHP”，此时界面会出现一个“导入SHP”的弹框，并将本地的SHP文件导入进去，软件会自动获取文件的坐标系，最后点击“确定”按钮。如图所示：

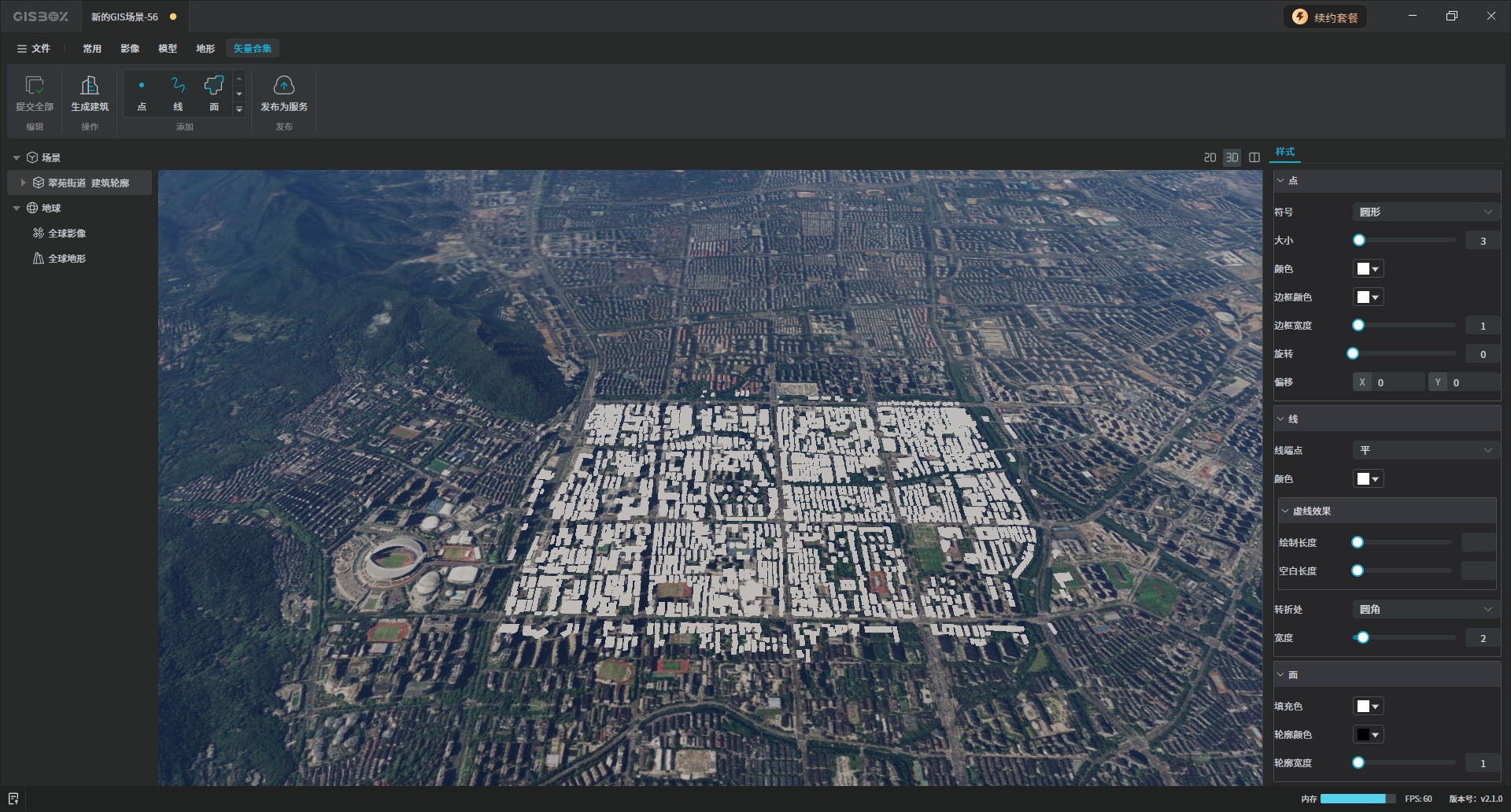

导入成功后会在场景的3D栏中会显示一片白色区域，这片区域就是我们导入的SHP矢量数据，如下图所示：

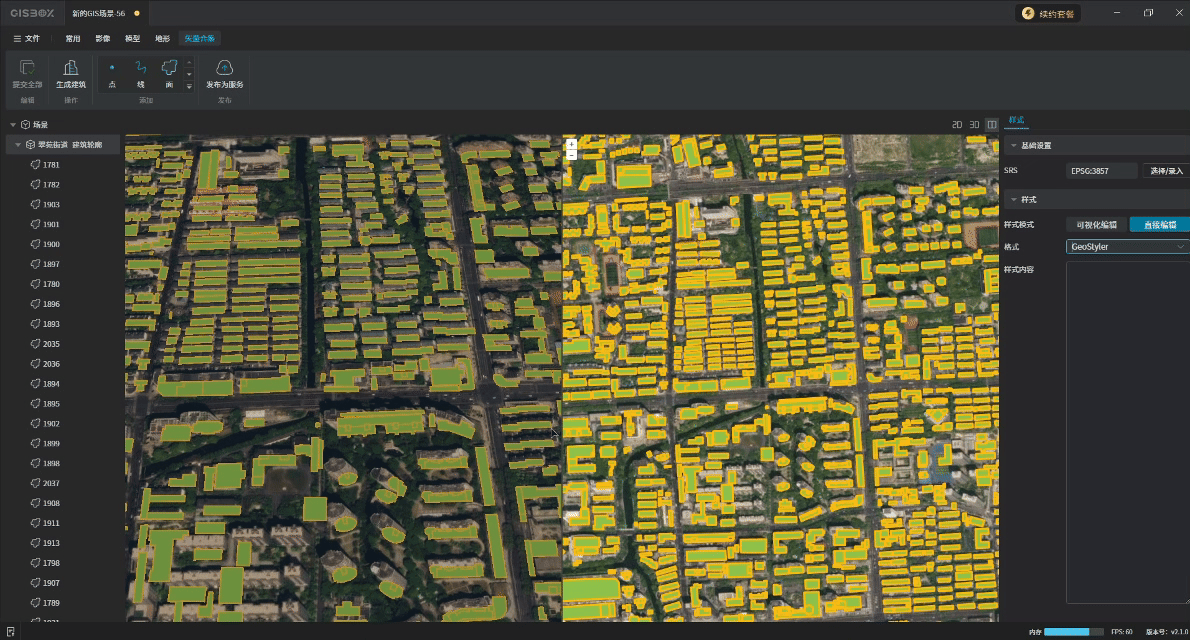

对于矢量SHP文件的导入，建议打开2D或分割场景，方便观察，分割场景中的这个中线也是可以进行拖动的。如下图所示：

3. 编辑 SHP

3.1 添加矢量数据

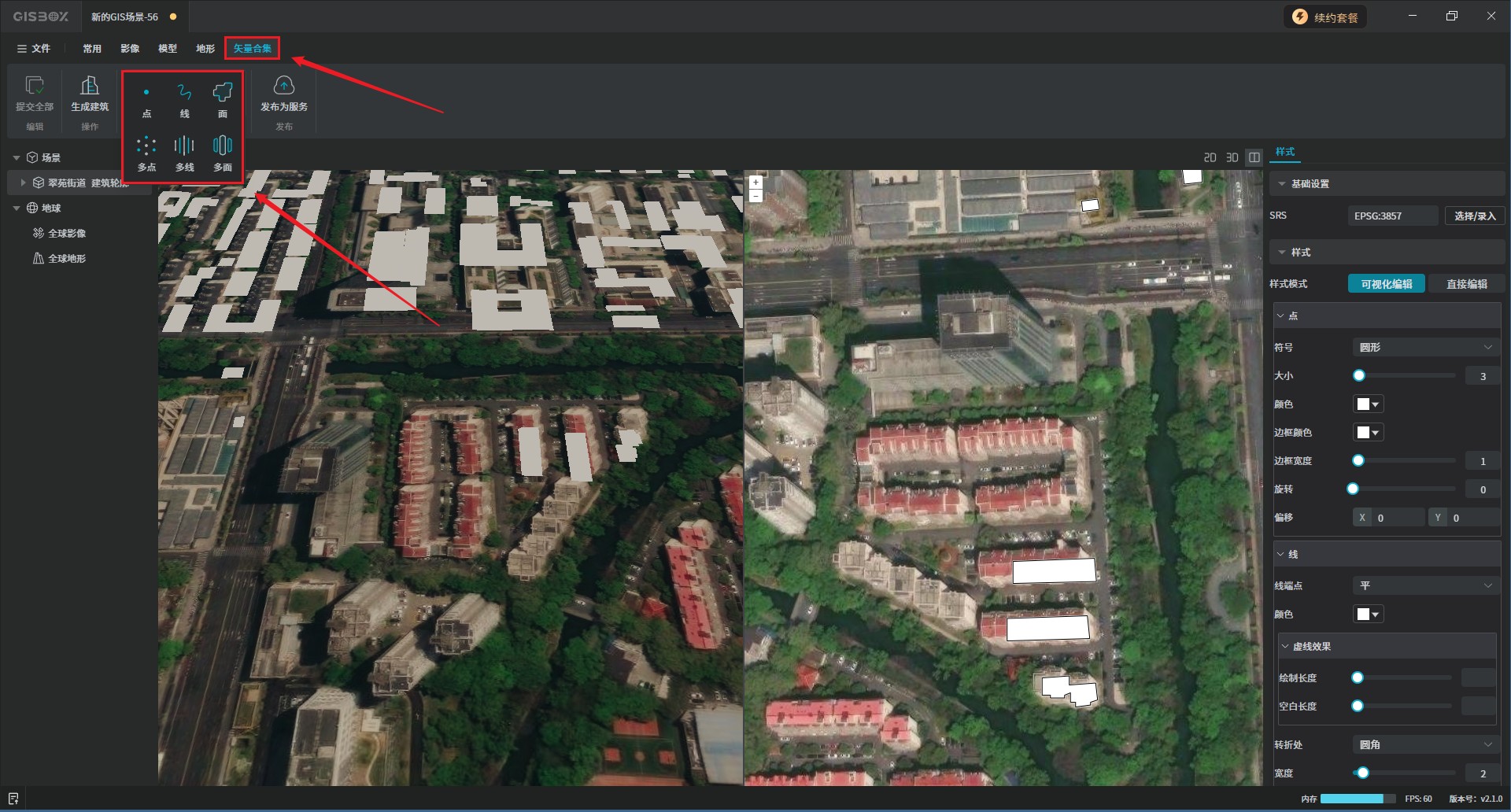

在分割场景中，我们可以通过点击上方“矢量合集”的“添加”功能在二维上进行绘制，添加的种类主要有6中，分别是：点、多点、线、多线、面、多面。比较推荐大家选择多面，可以将多个面一起标注出来，如图所示：

当我们点击“多面”时，界面会弹出“插入矢量”窗口，输入名称，点击“确定”即可。如图所示：

插入新的矢量后，我们可以在左侧2D栏中去标注，这里以多面进行展示。右侧中会显示其“属性”，如图所示：

绘制完成后，点击右上角的“提交修改”，就可以在3D场景中看到所添加的矢量数据。如图所示：

3.2 编辑矢量样式

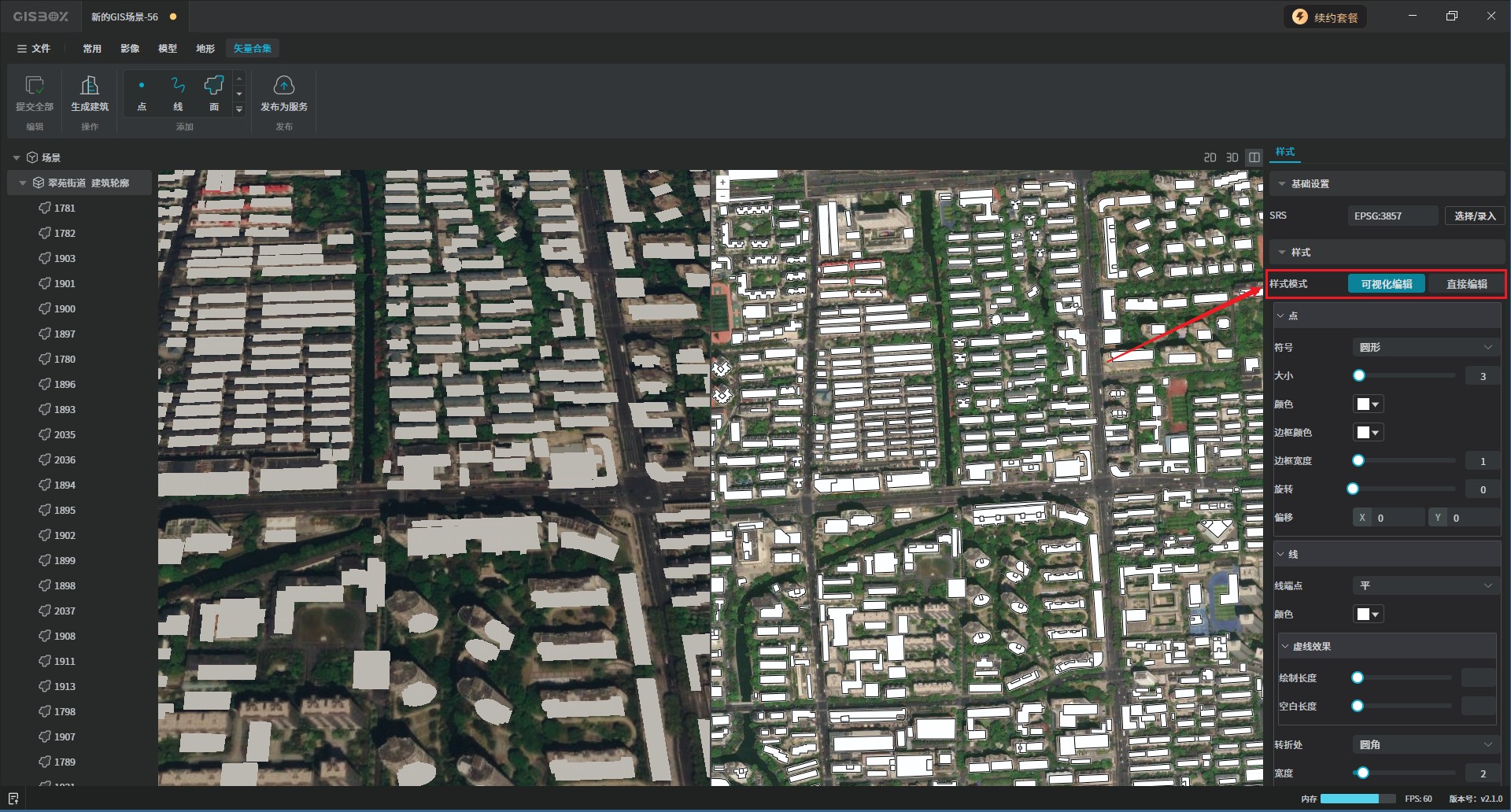

“样式模式”的编辑分为两种：可视化编辑和直接编辑。

3.2.1 可视化编辑

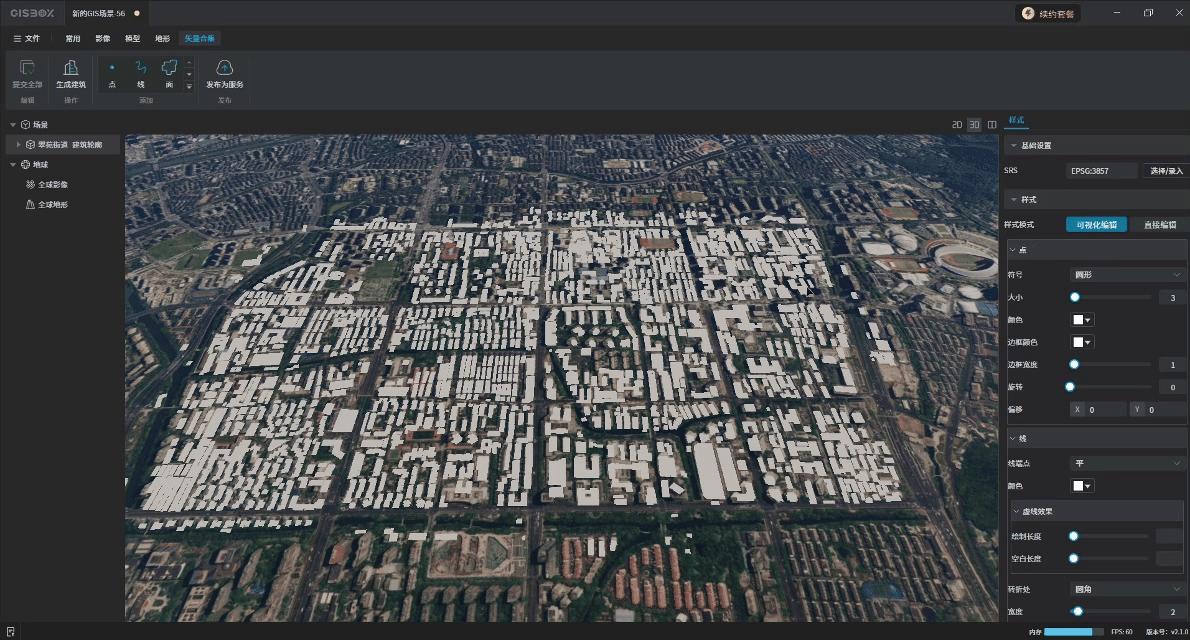

可视化编辑主要从“点”、“线”、“面”进行编辑。SHP矢量数据的可视化编辑主要以展示面为主。

点：

线：

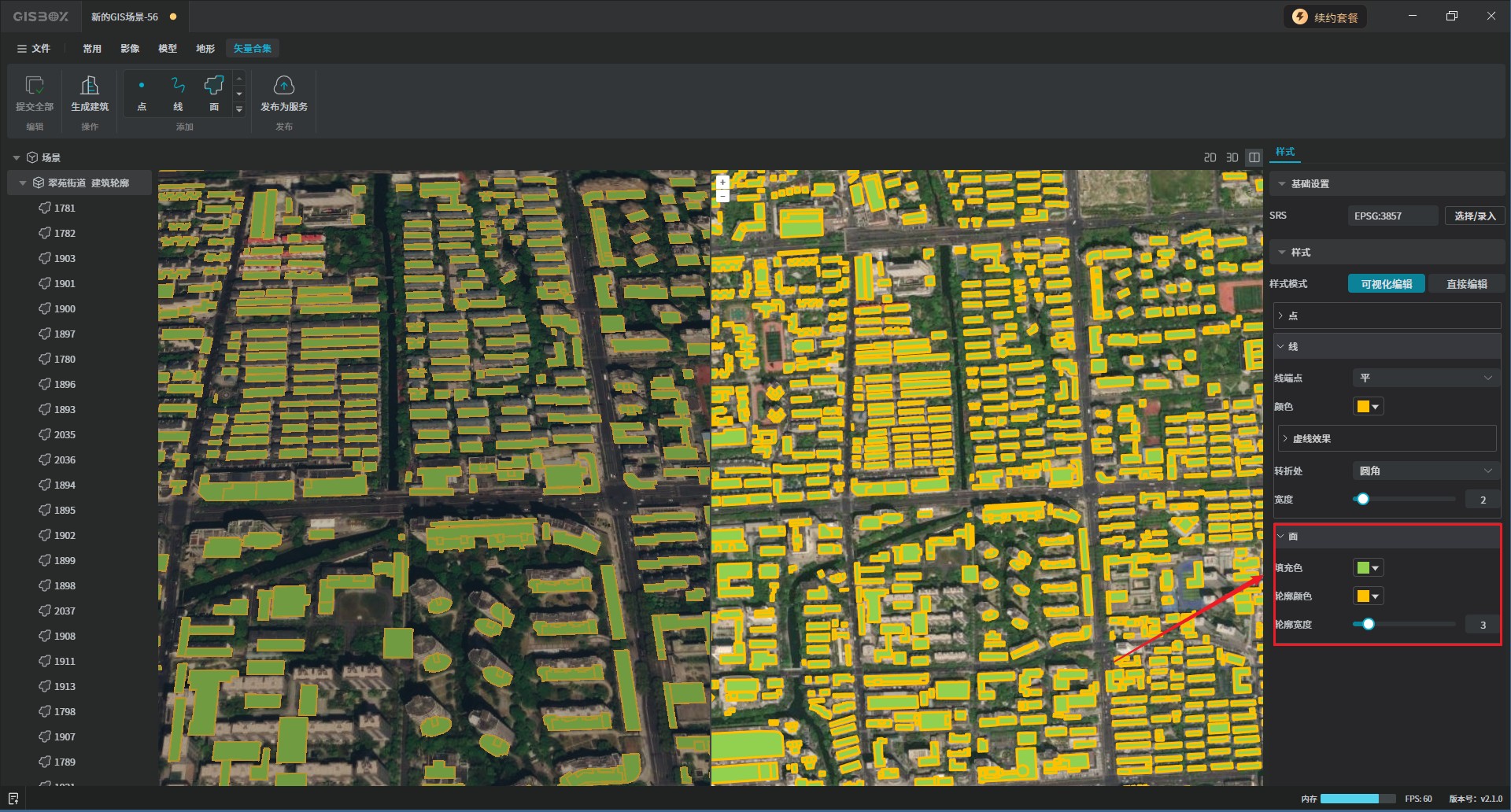

面：

3.1.2 直接编辑

3.3 SHP一键生成建筑模型

点击左上角的“生成建筑”功能按钮，在“生成风格”弹框中选择模型风格，这里选的是“城市”风格，选中过后点击“确定”按钮，所框选的区域会自动生成建筑模型，如图所示：

在左侧场景中选中刚才生成的SHP建筑模型，在右侧的样式中可以更改建筑模型的“高度属性”、“位置”、“旋转”和“缩放”。如下图所示：

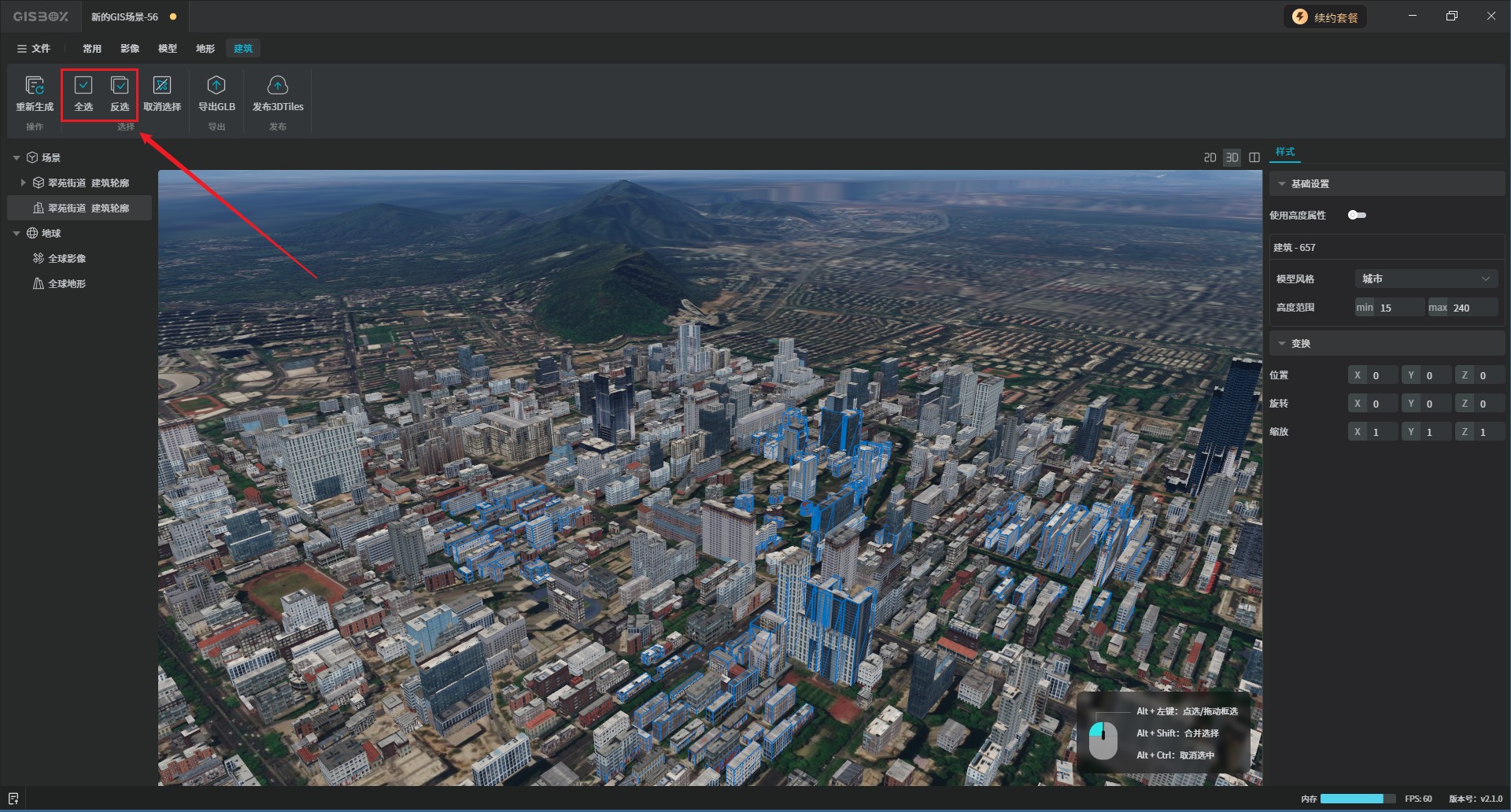

按住“shift+alt”键，可连续框选场景经中的批量建筑，也可以点击右上角的“全选”或“反选”按钮。如下图所示：

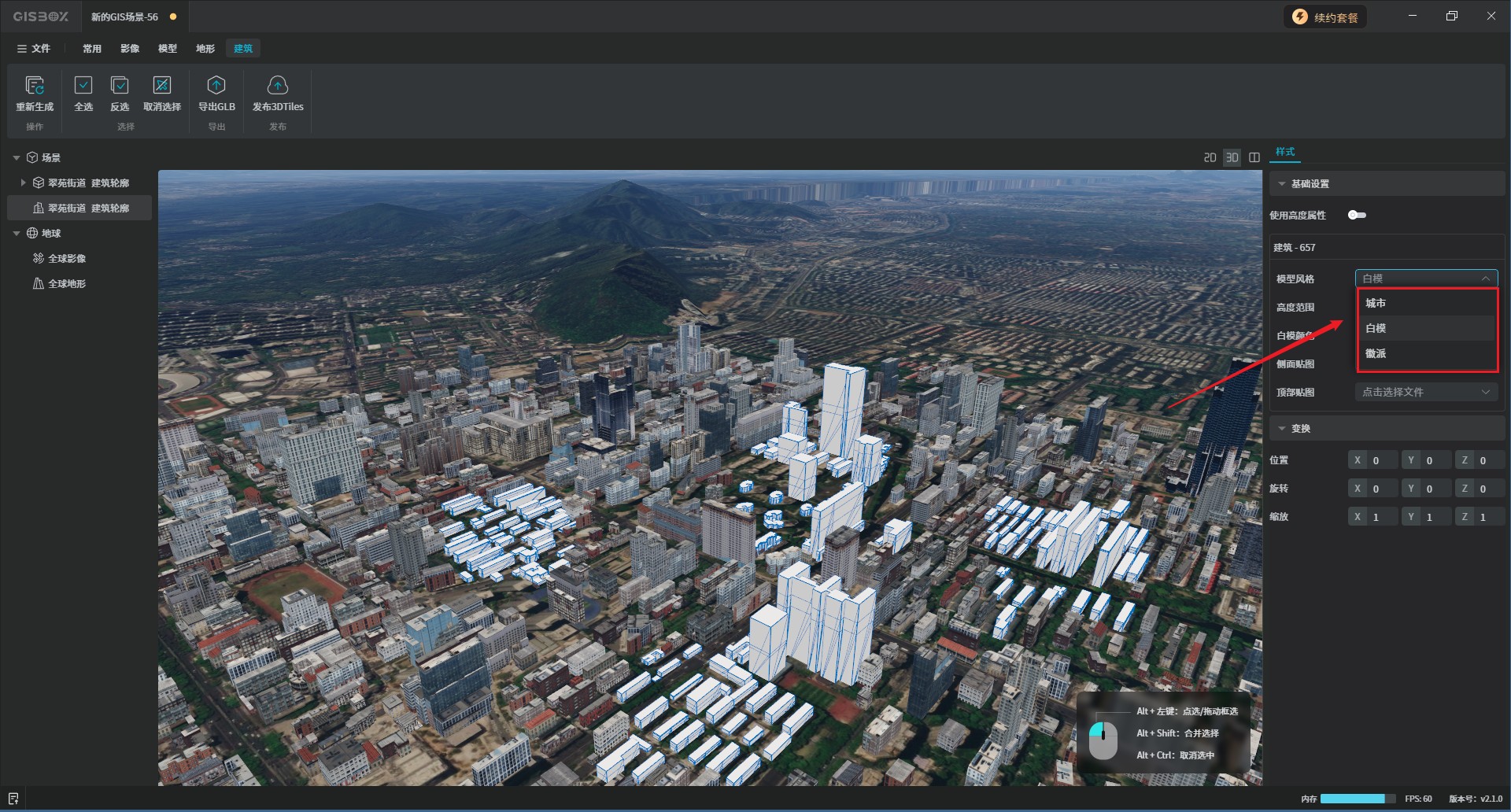

框选完成后，在右侧的模型风格中选择想要的建筑风格，GISBox提供和三种建筑风格，分别是“白模”、“城市”和“徽派”。如下图所示：

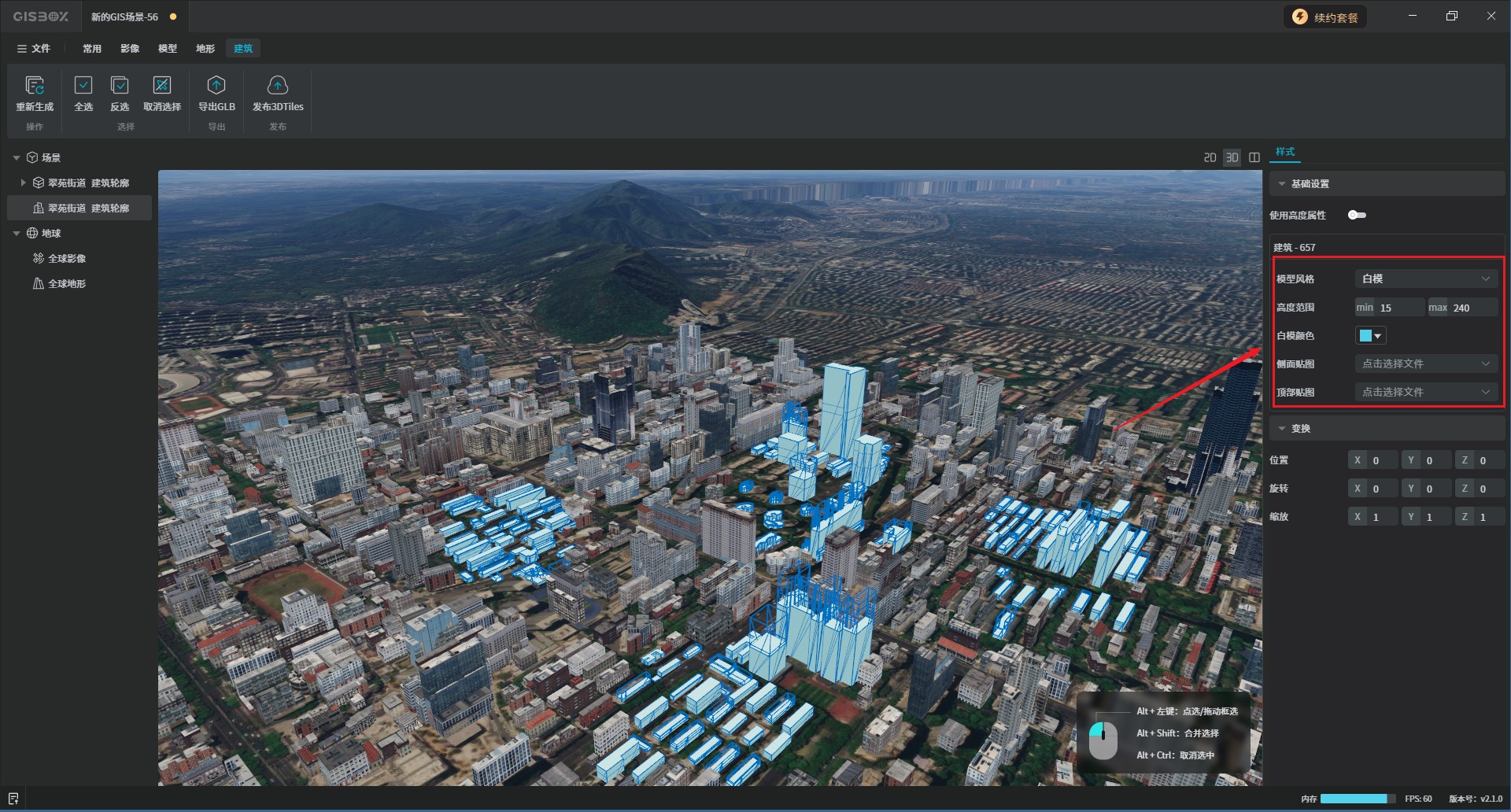

“白模”和“城市”都支持对建筑模型个“高度范围”进行调整。其中“白模”支持对“白模颜色”修改和模型“侧面”、“顶部”的贴图。如下图所示：

如果生成的SHP建筑模型存在问题，我们可以点击左上方的“重新生成”按钮来重新生成。

在上方的功能中可以将生成的SHP建筑模型导出为“GLB”格式，发布为“3DTiles”，如下图所示：

4. SHP 发布为 3DTiles

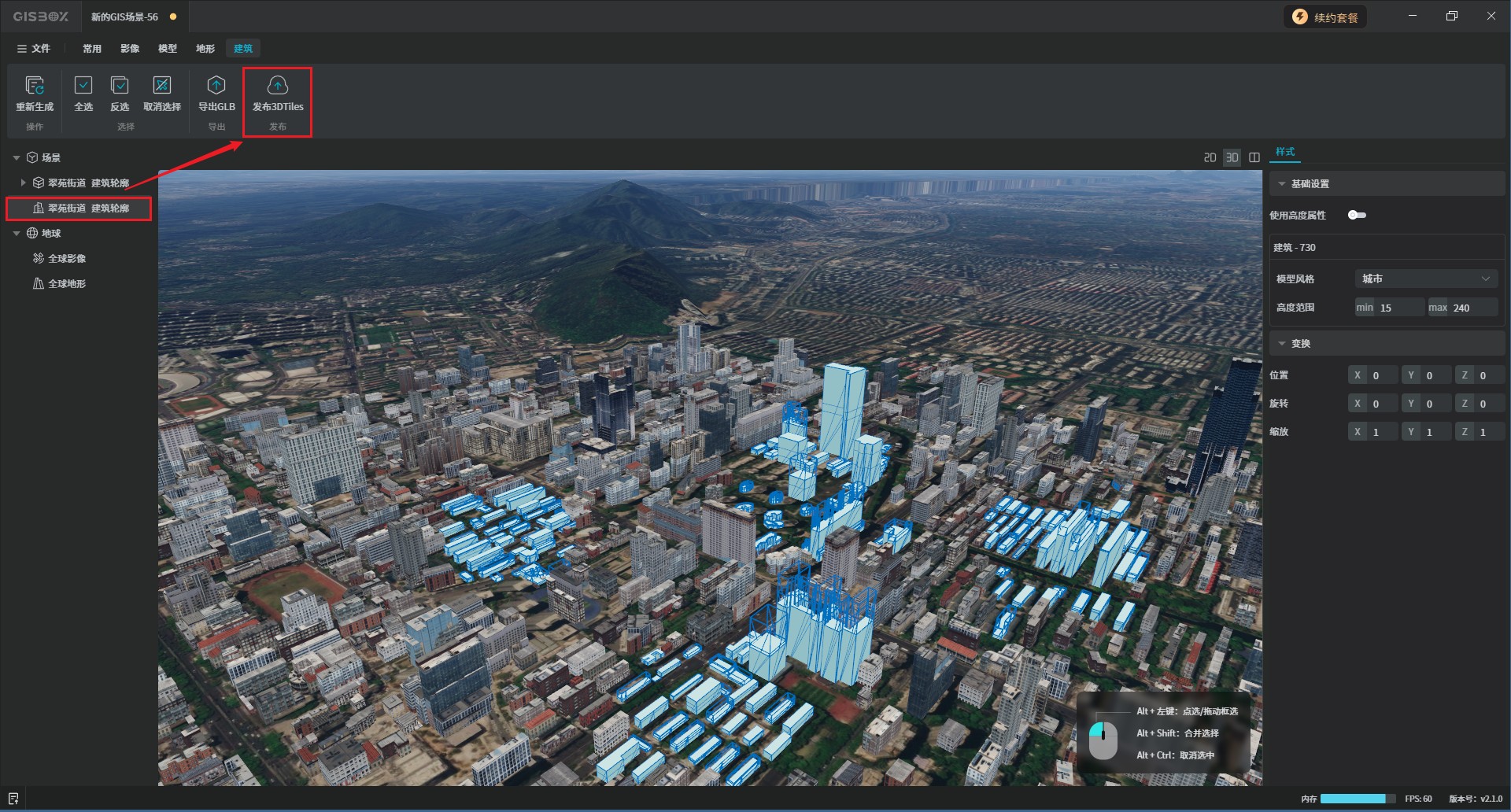

选中刚才生成的建筑模型，然后在上方的导出功能中选择“发布3DTiles”，如下图所示：

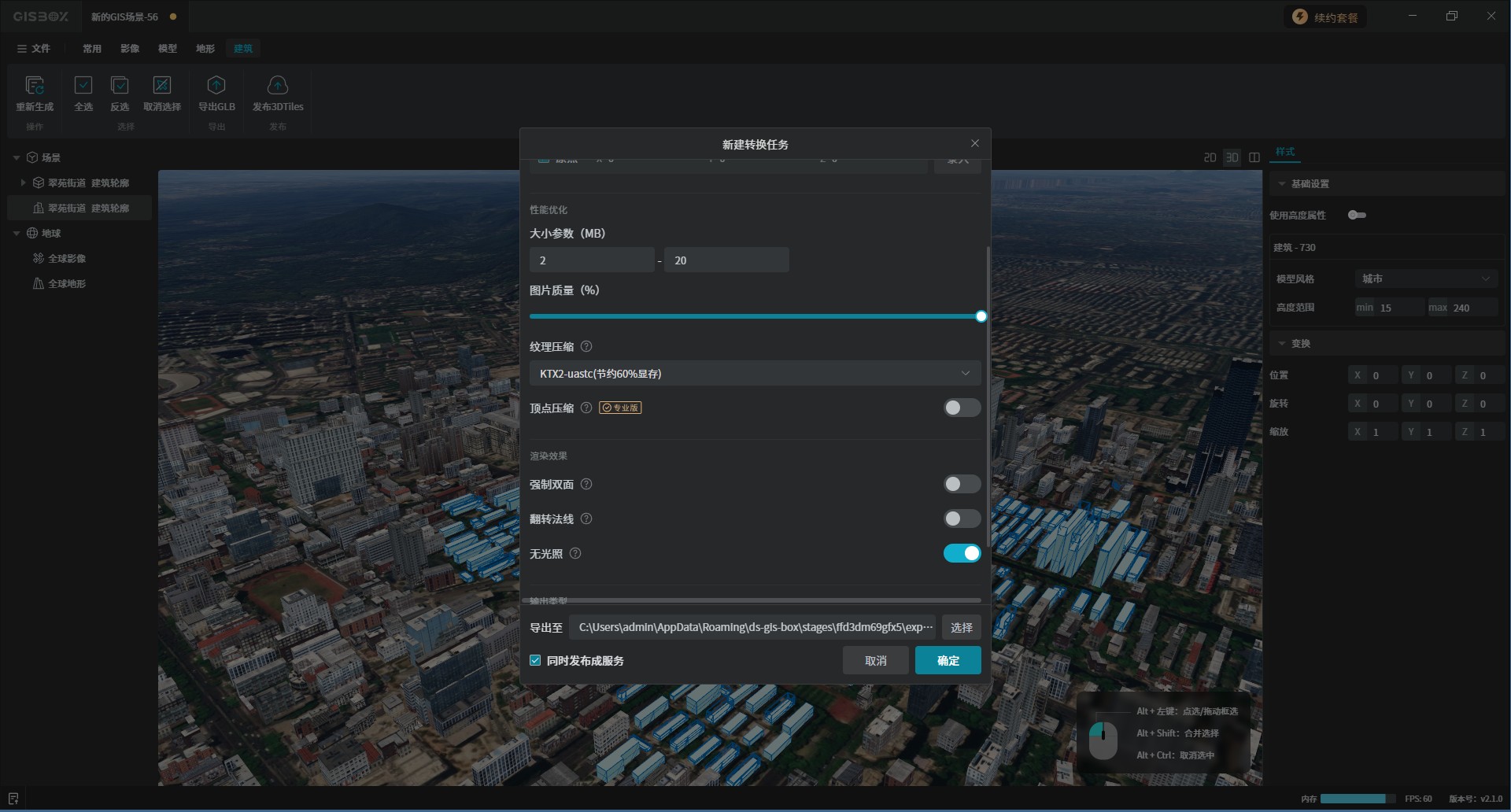

点击“发布3DTiles”按钮，就会显示“新建转换任务”弹框，其中导出路径是软件自动填充好的，可不用进行输入了。如下图所示：

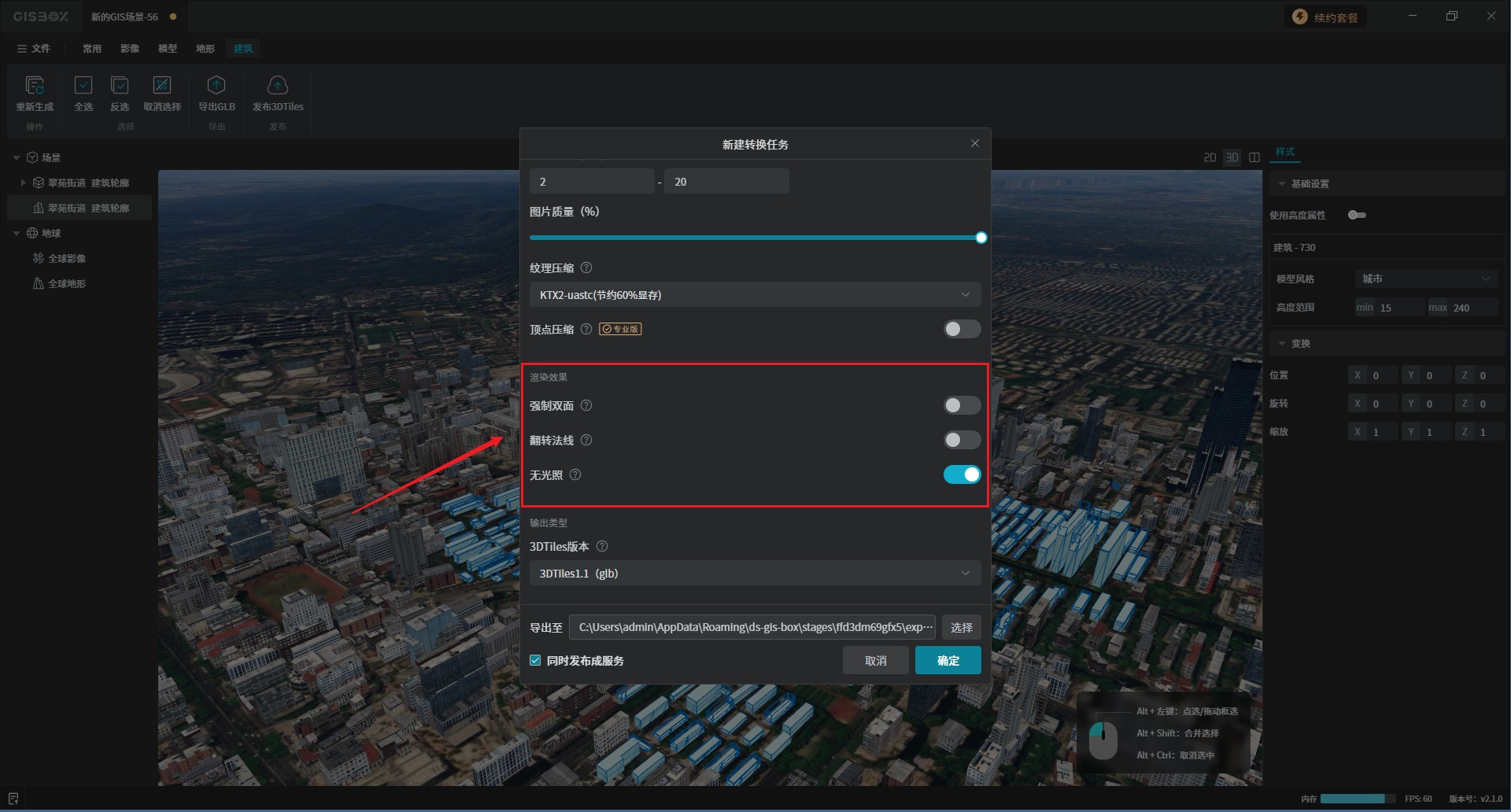

我们还可以对性能优化、转换设置、效果渲染和输出类型进行设置，具体内容如下。

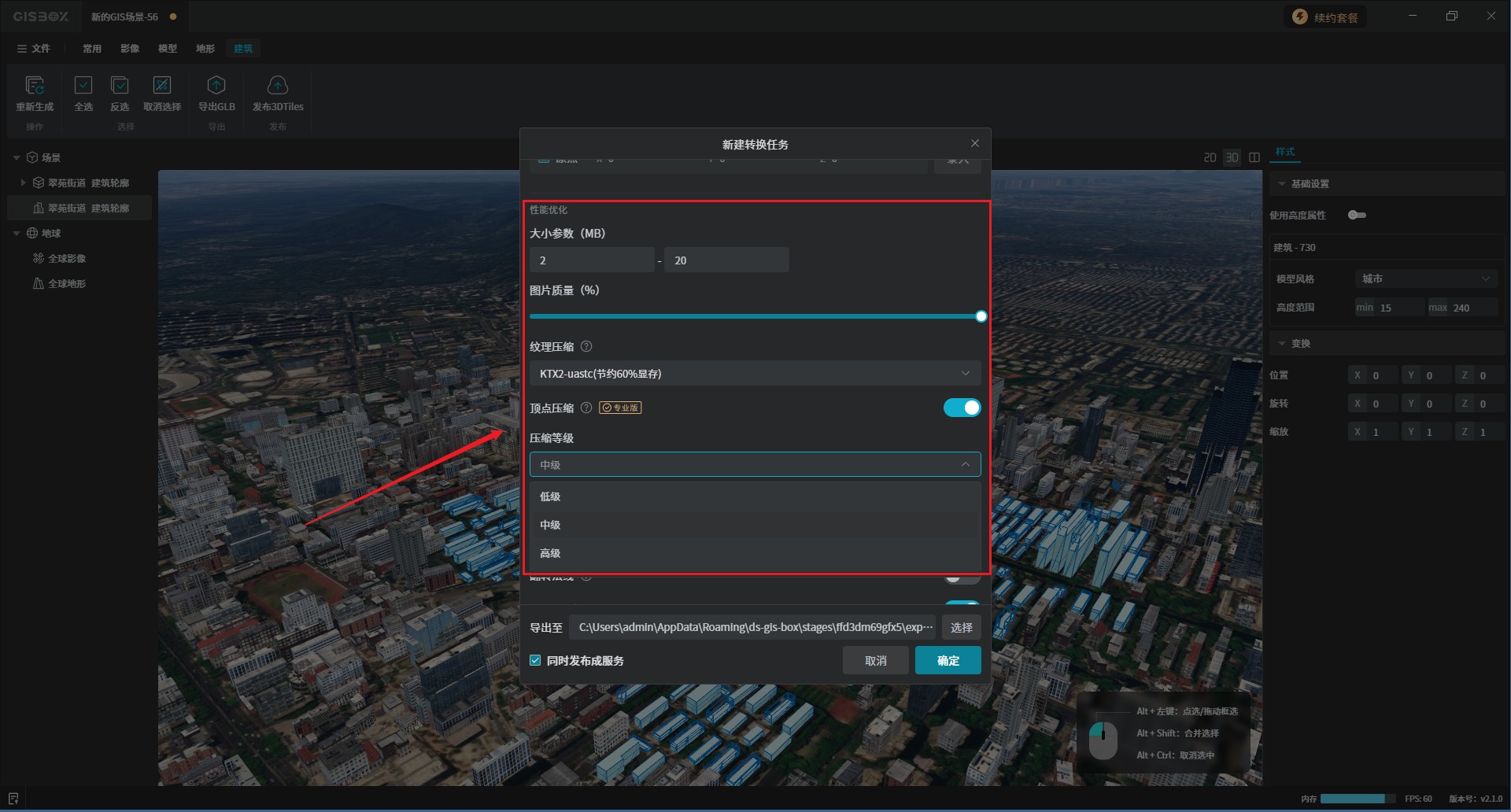

性能优化

渲染效果

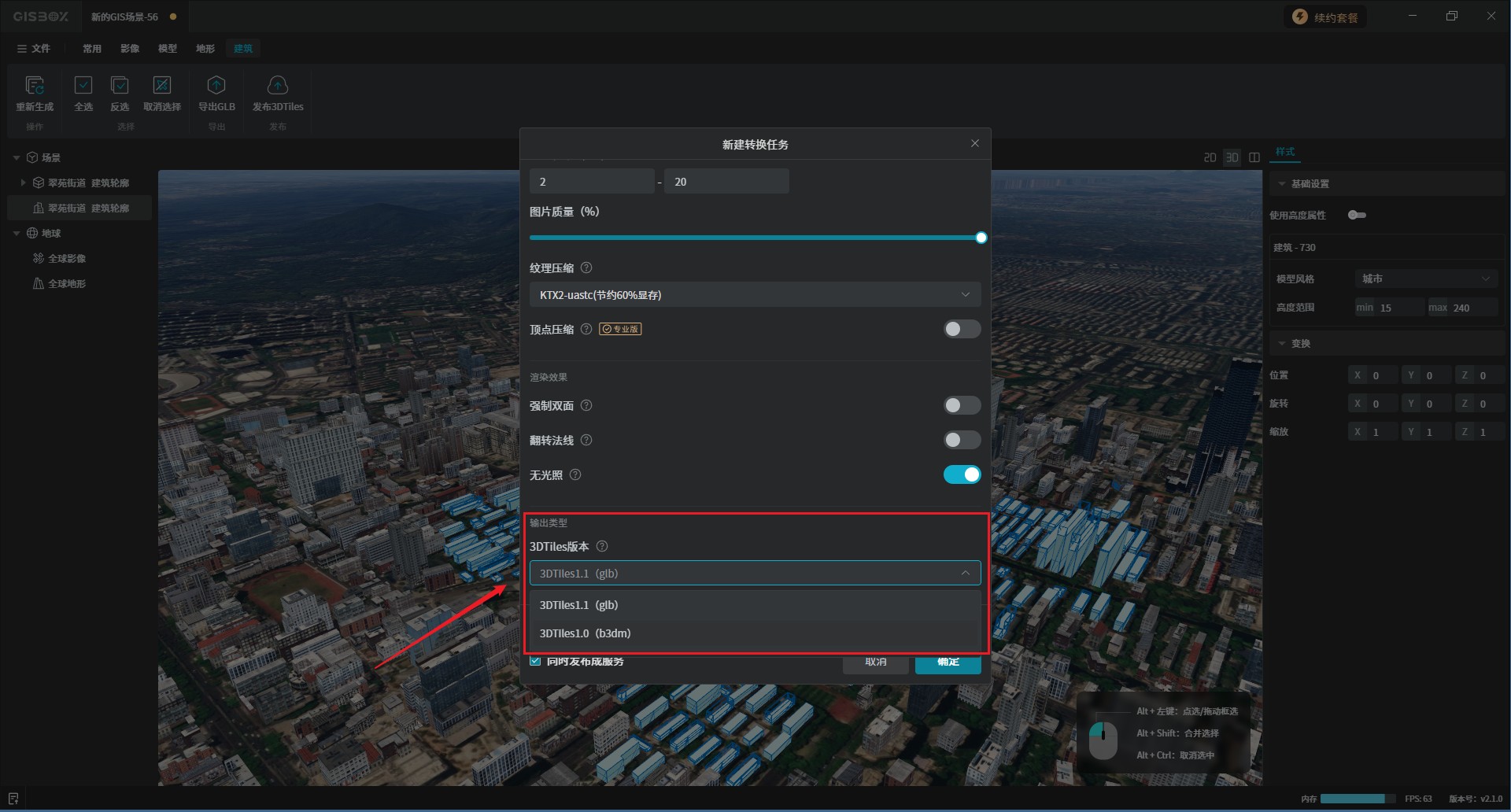

输出类型

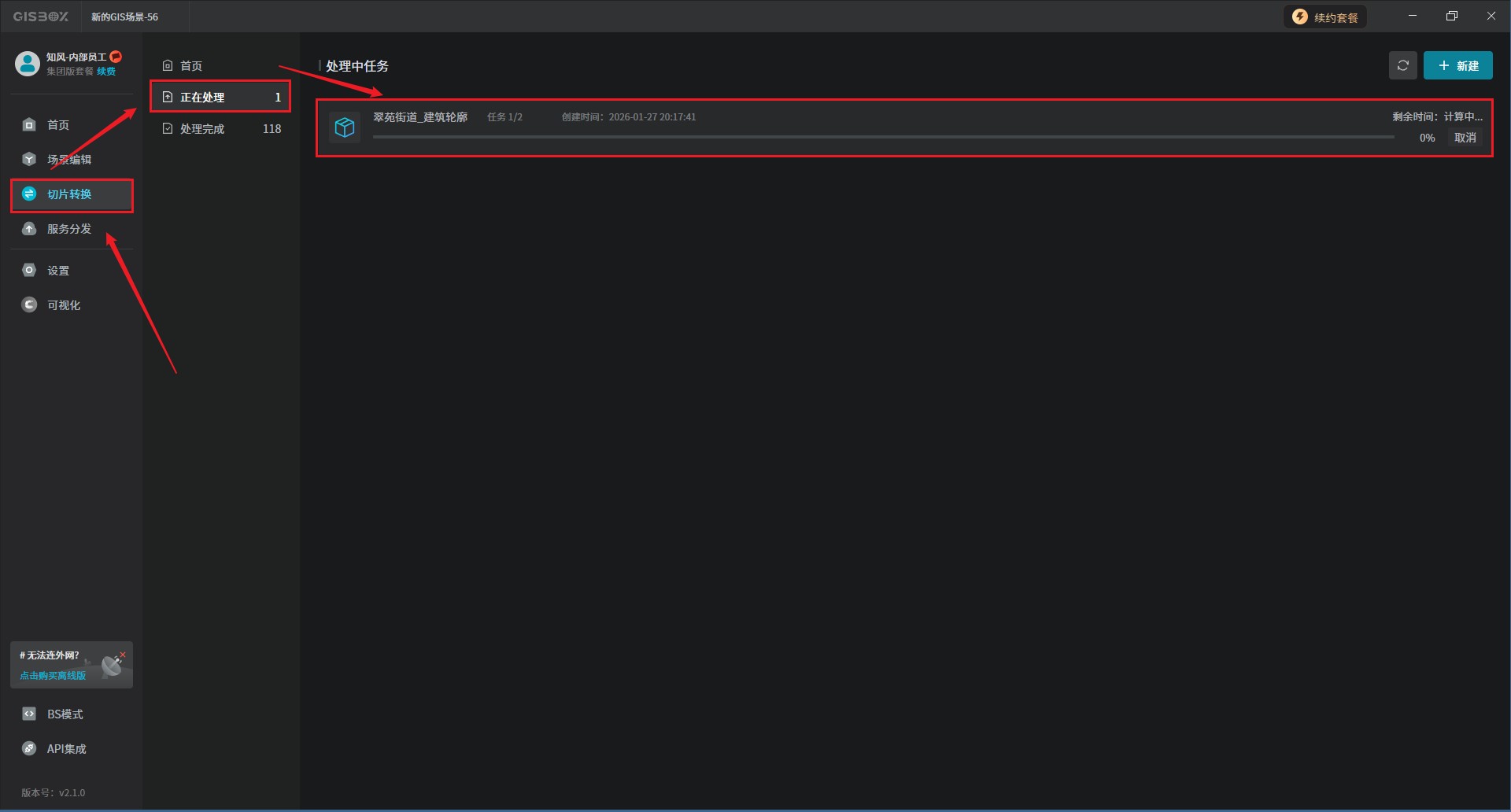

转换任务设置完成后，默认勾选了“同时发布成服务”时，点击“确定”按钮，建筑模型就会在“切片转换”的任务处理列表中进行转换，如下图所示：

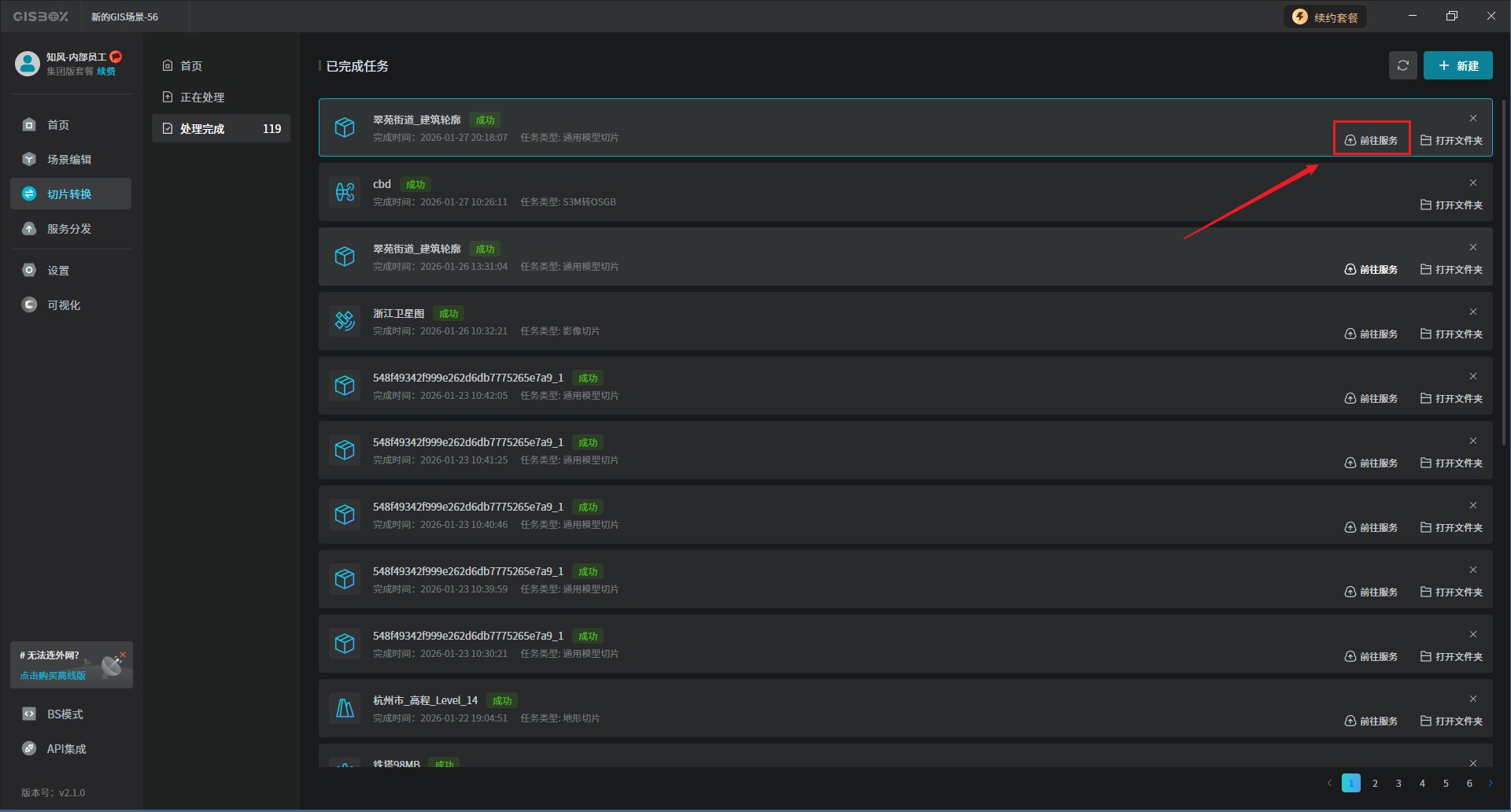

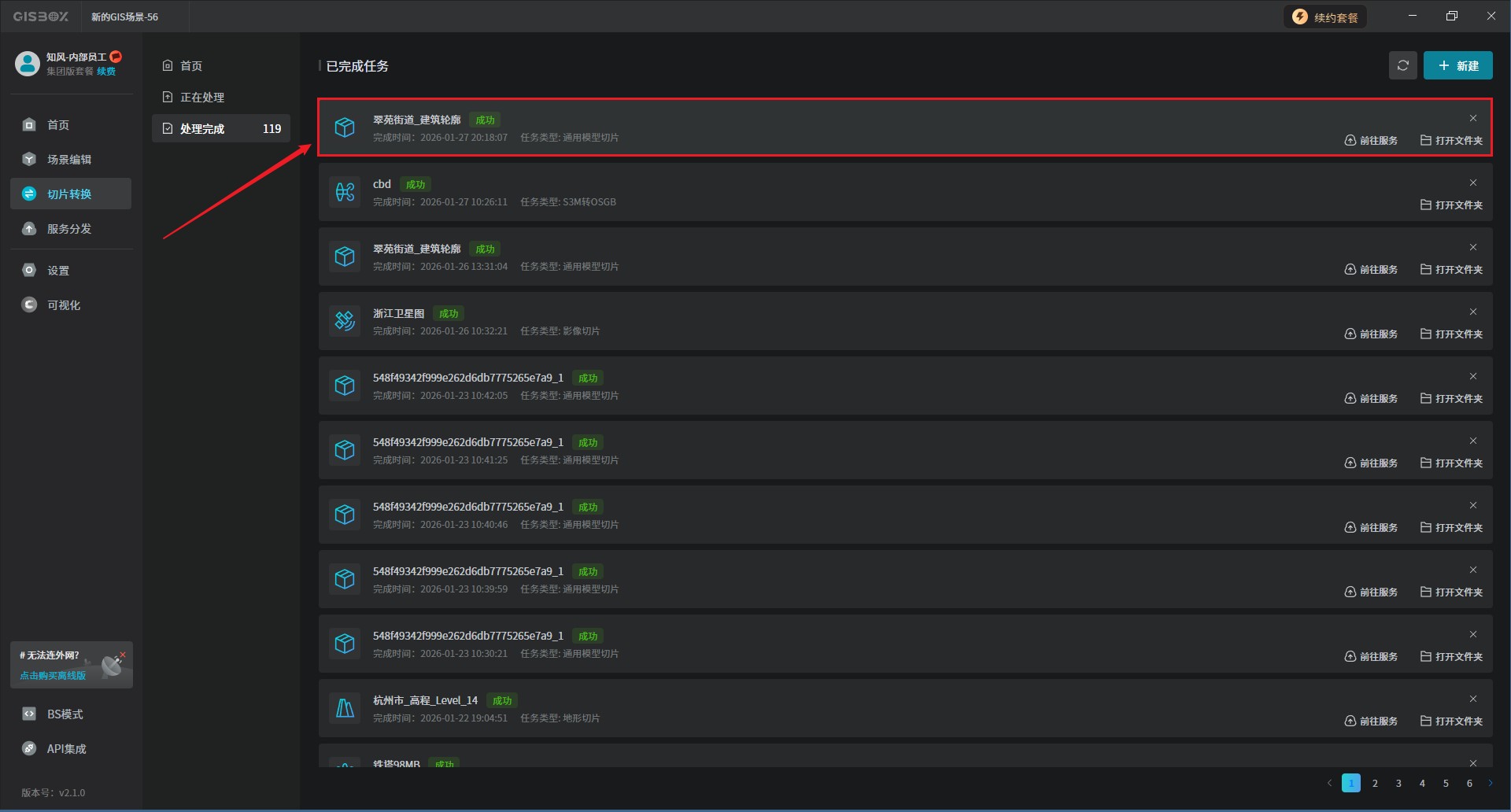

转换完成后，我们可以在“已完成列表”中找到转换成功的建筑模型，如下图所示：

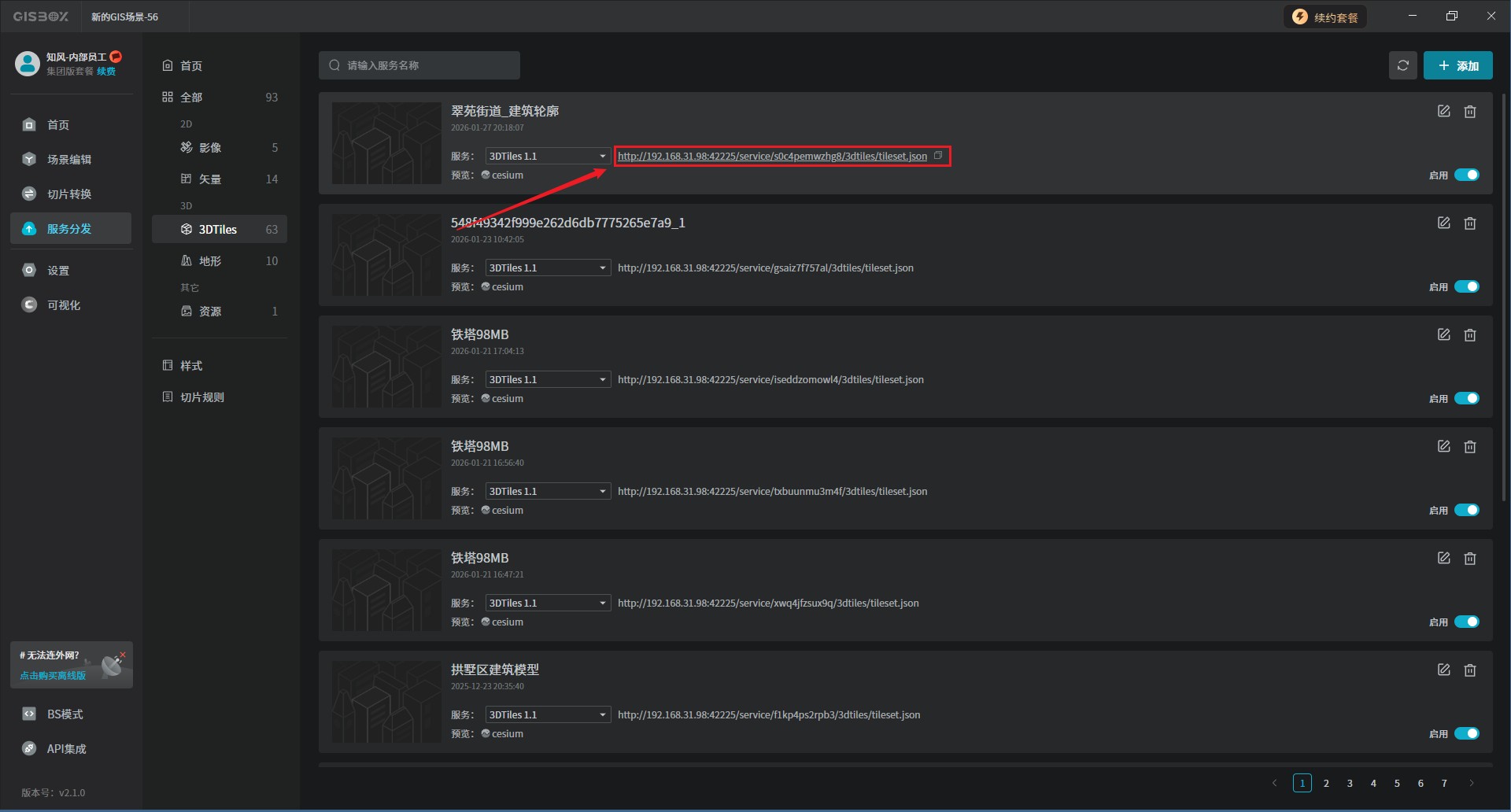

点击“前往服务按钮”就会立即跳转至“服务分发”界面，我们将会在“3DTiles”中看到已发布完成的服务，如下图所示：

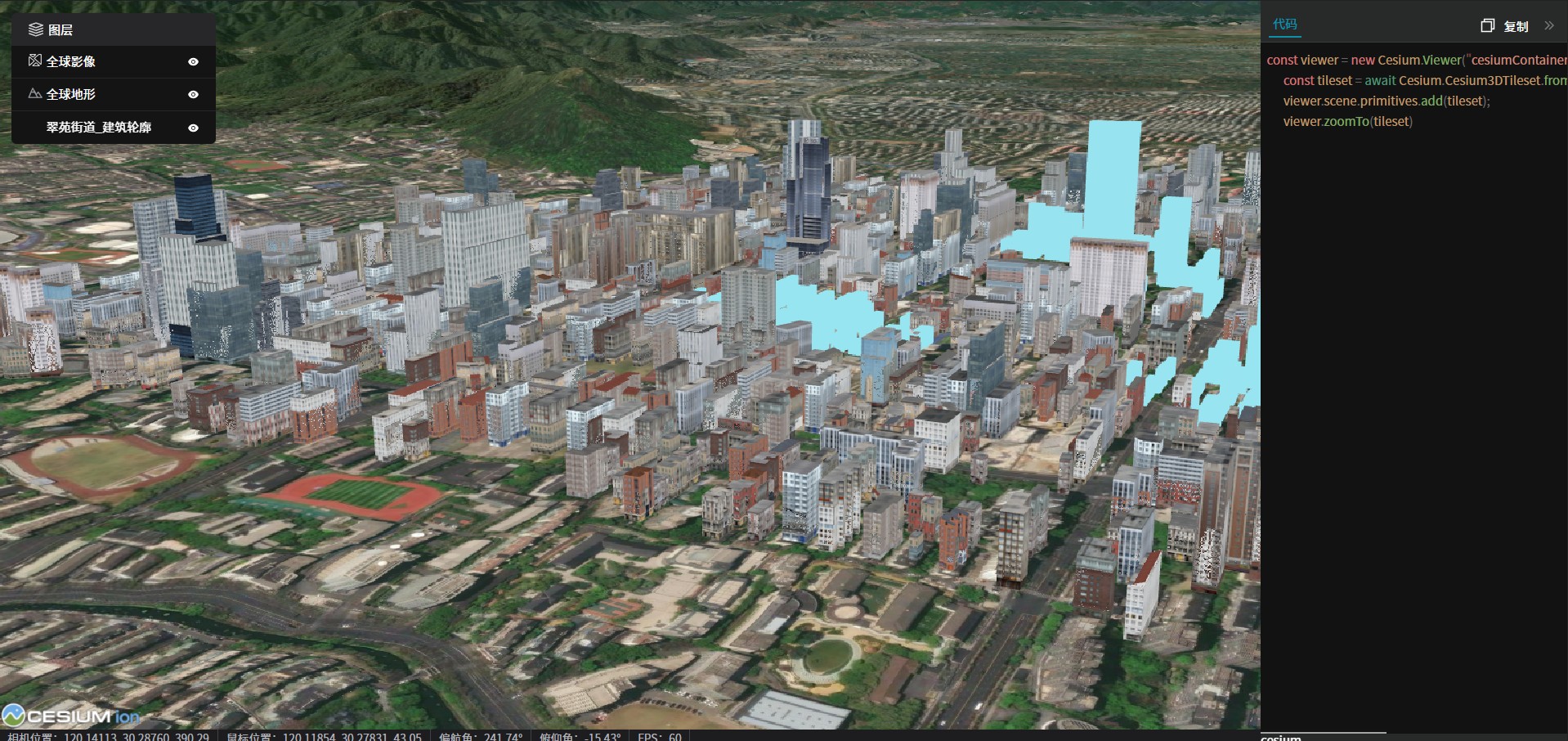

点击“cesium”预览按钮，即可在浏览器中预览效果，如下图所示：

生成的服务地址可以被应用到Cesium等 GIS 平台中 ，也可以应用于一些数字孪生项目搭建平台中去，比如山海鲸可视化，点此查看服务地址的使用教程。
