IFC编辑和导出

GISBox（GIS 工具箱）在场景编辑模块中支持导入一些BIM模型，其中包括的RVT和IFC，并支持对BIM模型进行编辑并发布为3DTiles格式文件，本文将为大家介绍一下IFC文件编辑和导出的具体操作。

1. 新建场景

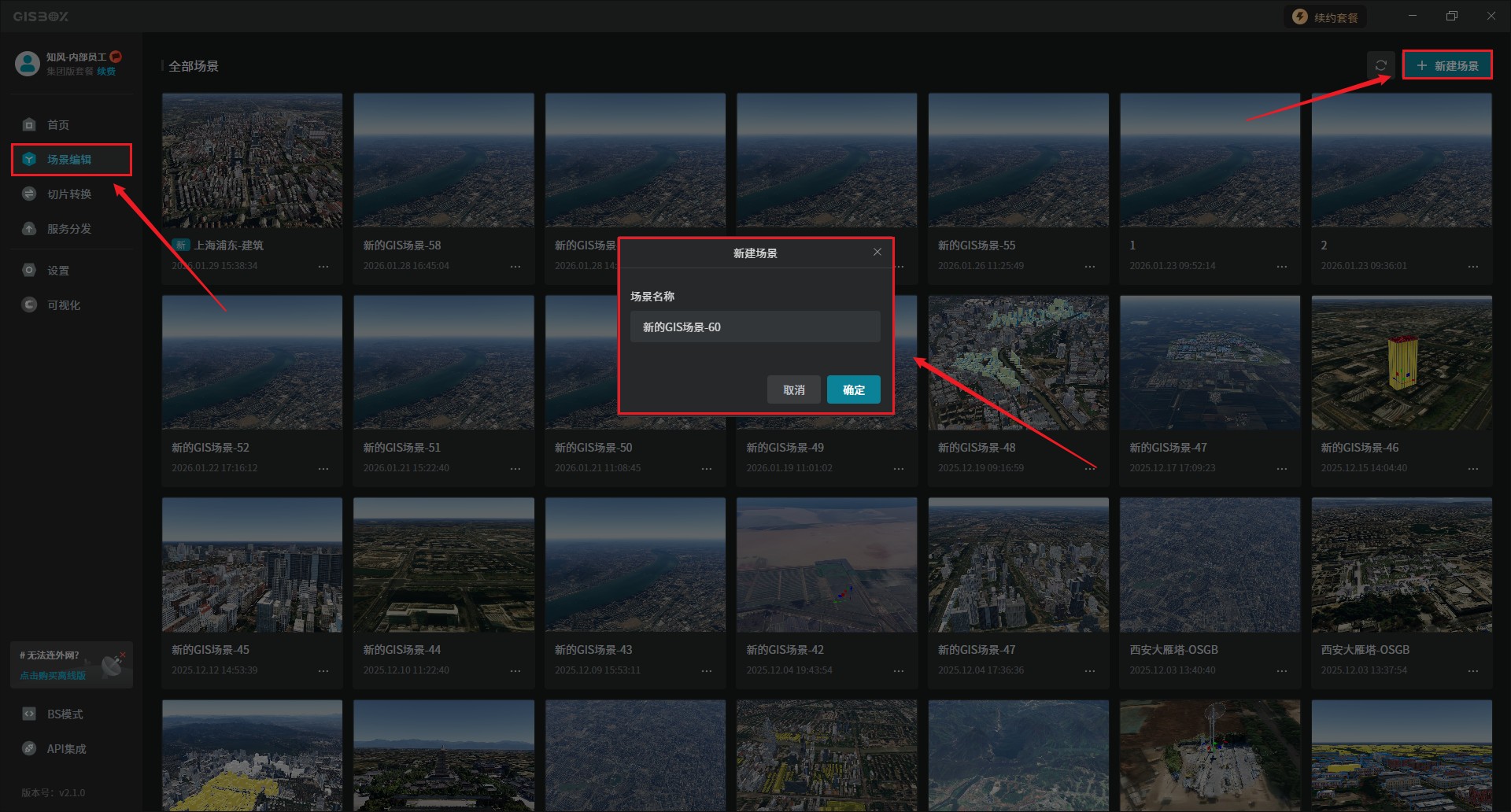

首先，打开GISBox软件，在场景编辑栏目中点击右上角的“新建场景”按钮来创建一个新的场景。

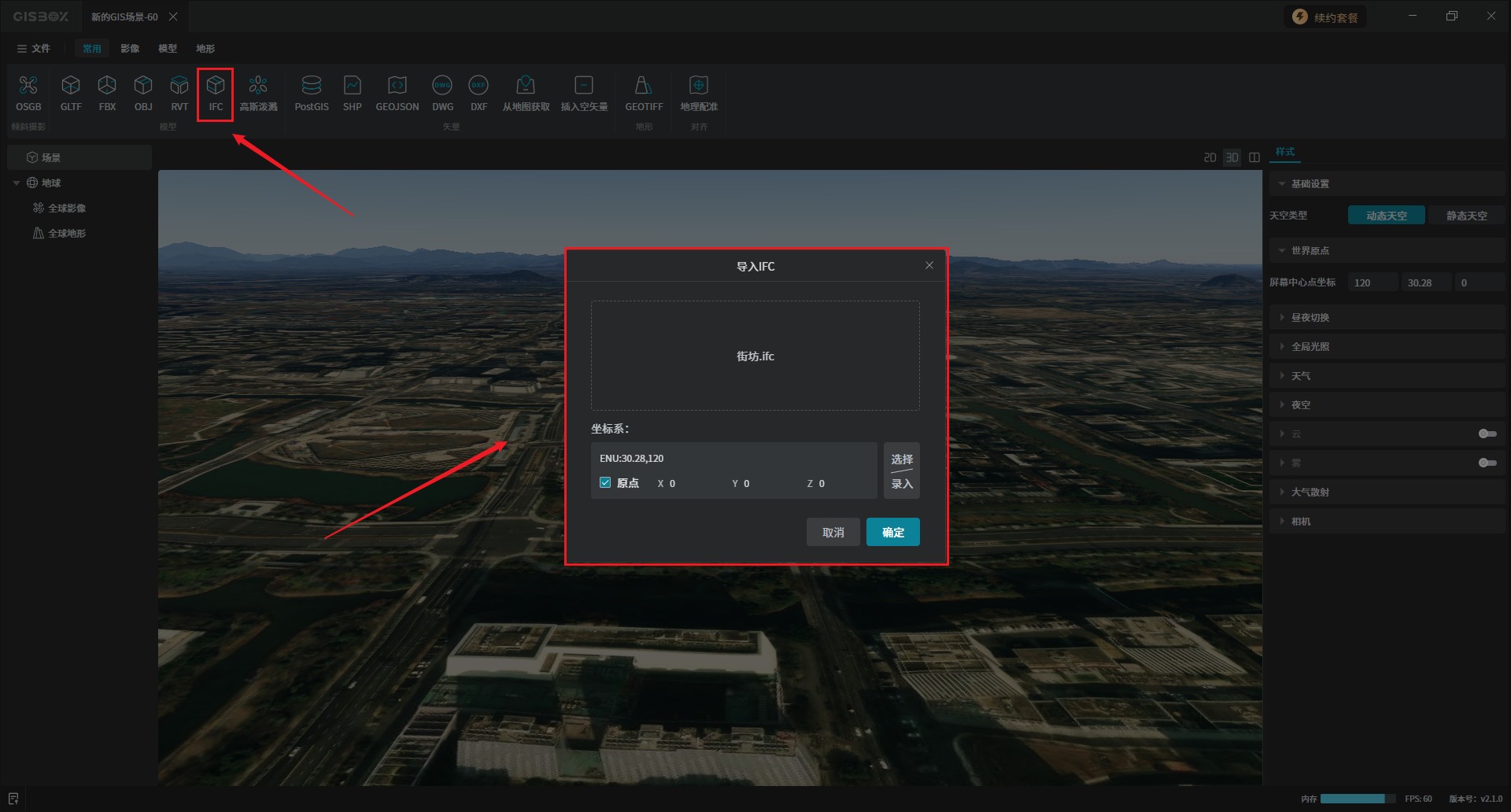

场景创建成功后，在场景界面上方的Tab栏中选择“常见”模块，点击“IFC”，此时界面会出现一个“导入IFC”的弹框，并将本地的.ifc文件导入进去，最后点击“确定”按钮。如图所示：

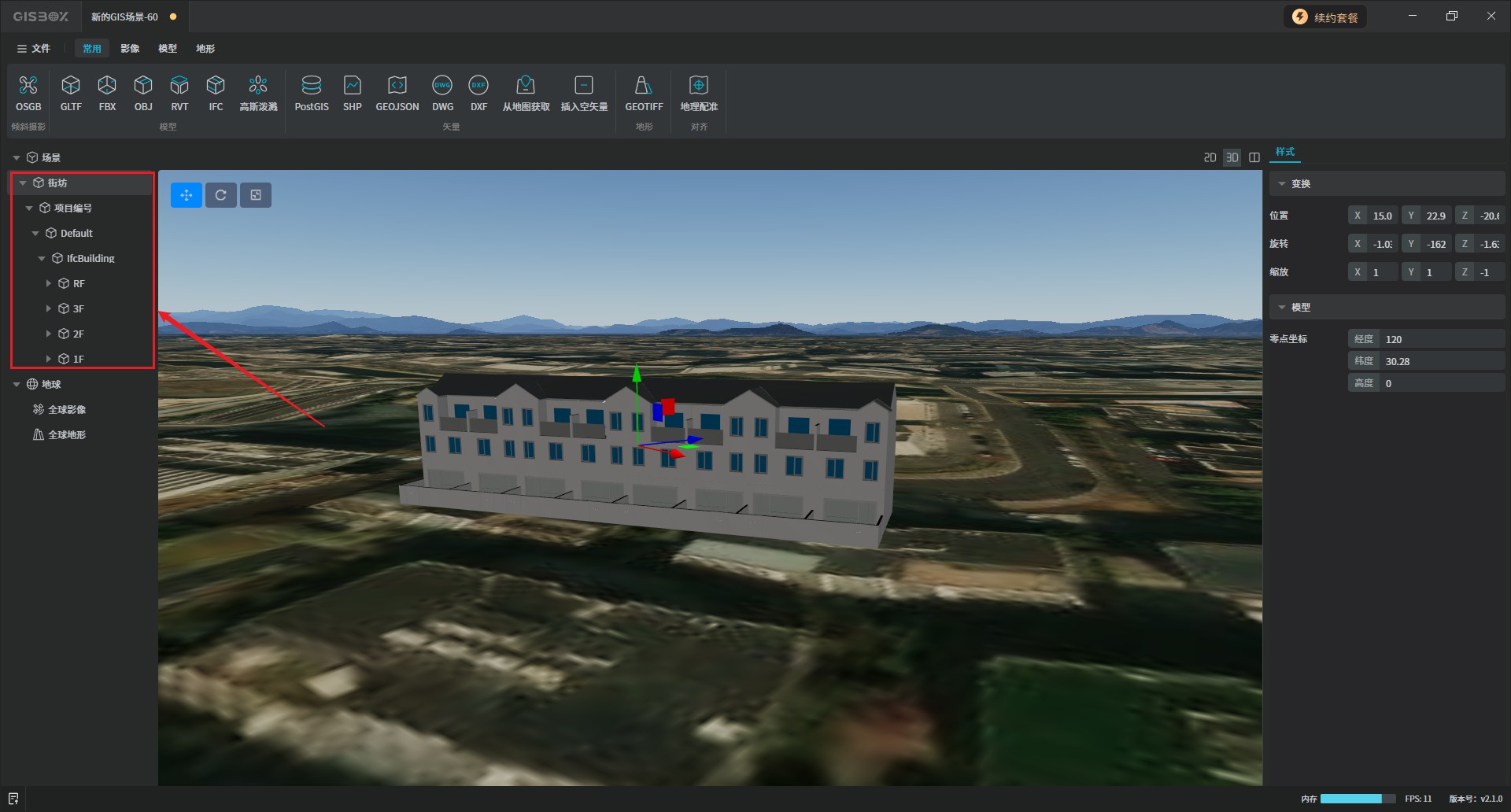

成功导入IFC文件后，右侧的“场景”下会出现IFC的相关图层，如下图所示：

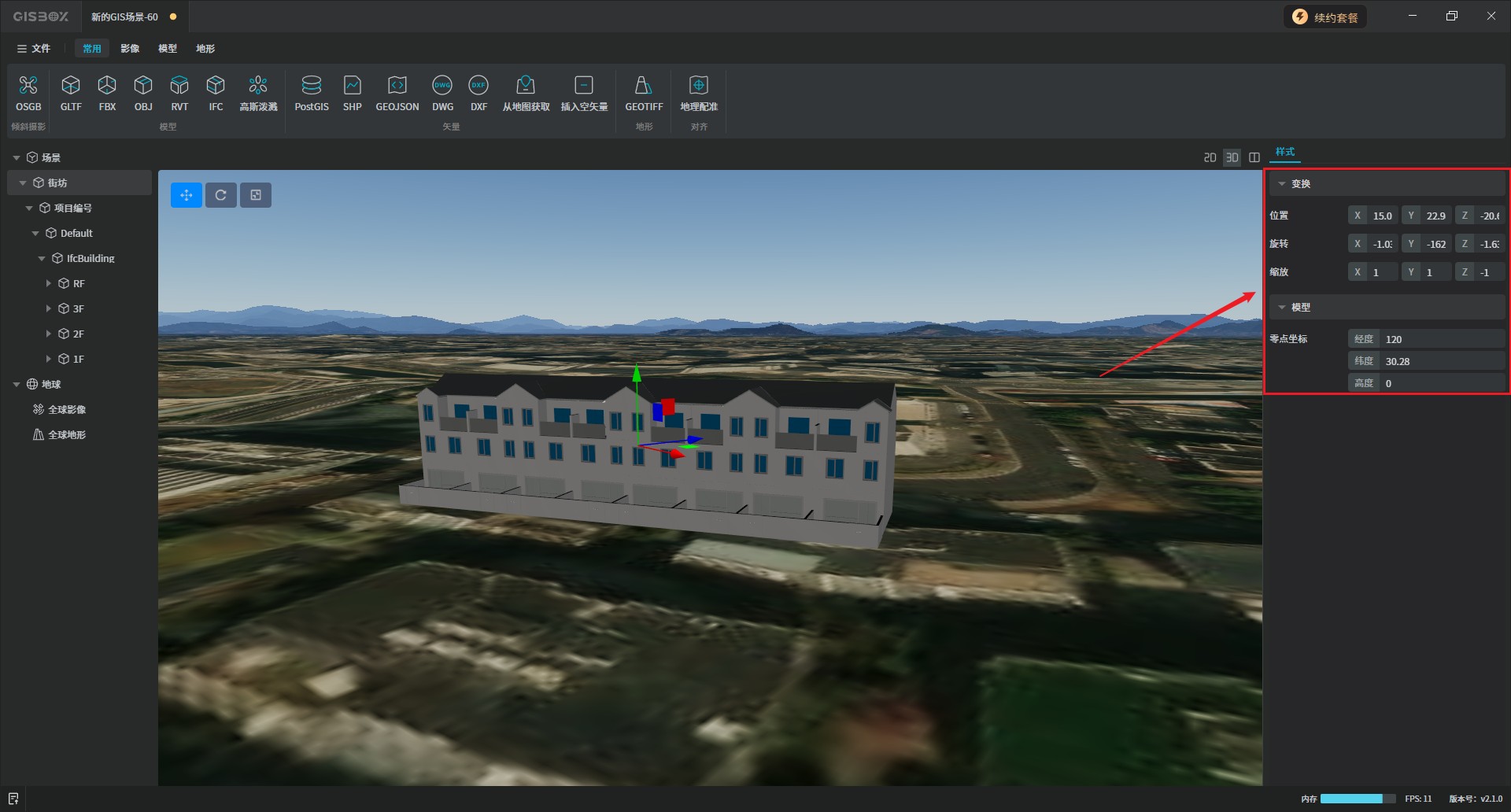

选中IFC文件模型后，可以在右侧“样式”中的"变换"中对模型的“位置”、“旋转”和“缩放”进调整。也可以在“模型”中调整模型的“零点坐标”，包括：“经度”、“纬度”和“高度”。如下图所示：

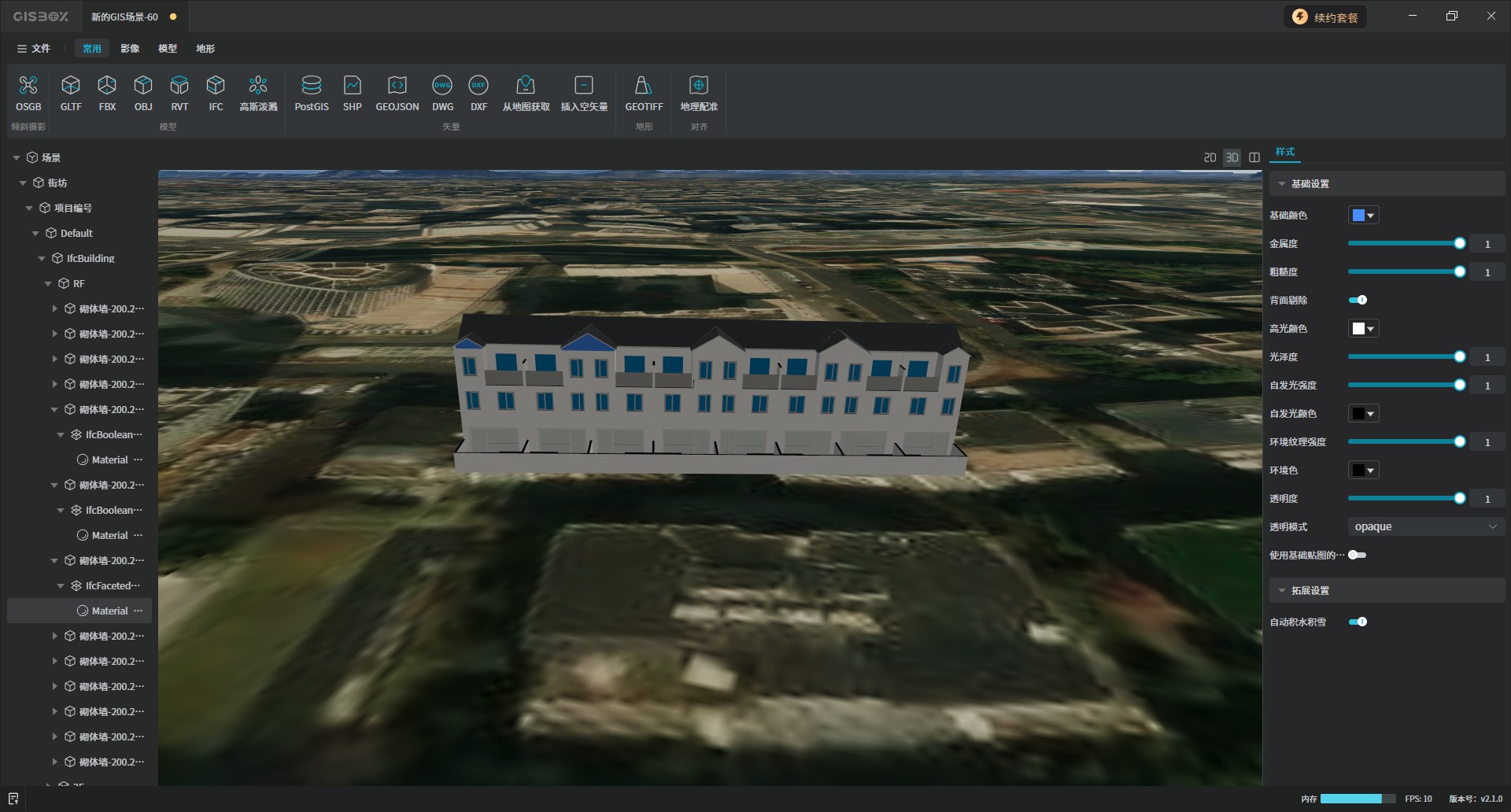

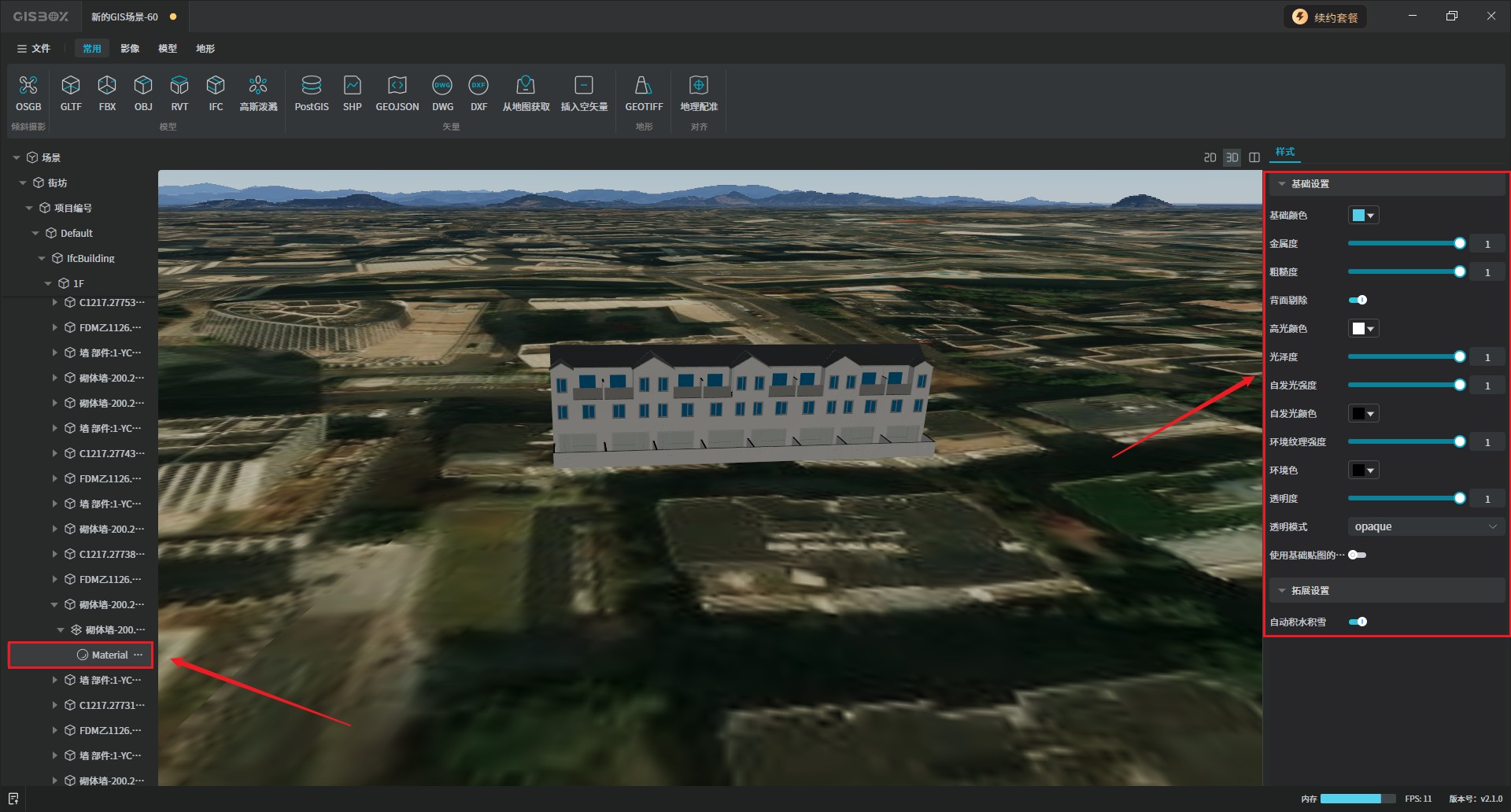

在IFC模型的图层中选择各部分组件，支持对模型部分进样式的编辑。如下图所示：

基础设置

配置项	说明
基础颜色	控制材质表面基础底色，可选择颜色或指定颜色贴图。
金属度	调节材质金属质感强度，值越高金属反光越强、颜色越饱和。
粗糙度	控制表面微观凹凸程度，值越高表面越粗糙、反光越模糊。
背面剔除	启用后隐藏物体背面，避免无效渲染计算。
高光颜色‌	指定高光区域颜色，可单独调整高光与基础颜色的差异。
光泽度‌	控制反光锐利度，值越高反光越集中锐利。
自发光强度‌	设置材质自身发光亮度，值越高发光越强。
自发光颜色‌	指定自发光颜色，可单独调整发光色调。
环境纹理强度‌	控制环境贴图对材质的影响程度，值越高环境纹理越清晰。
环境色‌	指定环境光反射颜色，模拟物体对周围环境颜色的吸收与反射。
透明度‌	控制材质透明程度，值越高越透明。
透明模式	透明模式主要有三种：opaque（不透明模式）、alphaTest（Alpha测试模式）、alphaBlend（Alpha混合模式）
使用基础贴图	关联基础颜色贴图，启用后材质颜色由贴图决定。

拓展设置

拓展设置中主要是对“自动积水积雪”的运用。模拟物体表面积水、积雪效果，启用后根据表面凹凸和环境光照自动生成物理真实的积水/积雪分布。

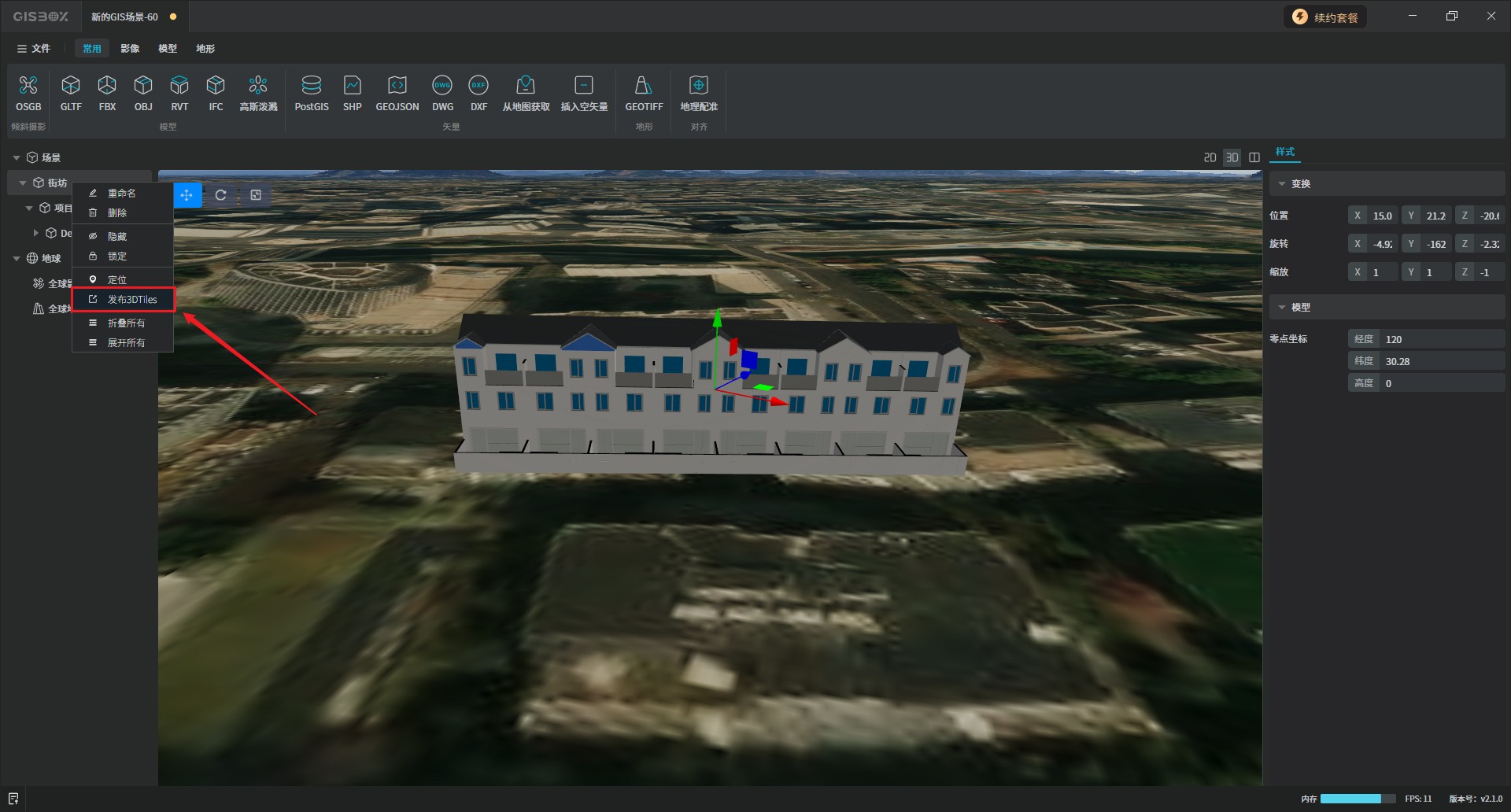

样式全部编辑完成后，点击IFC模型图层，再点击鼠标右键并选中“发布为3DTiles”，会弹出一个“新建转换任务”的窗口，如下图所示：

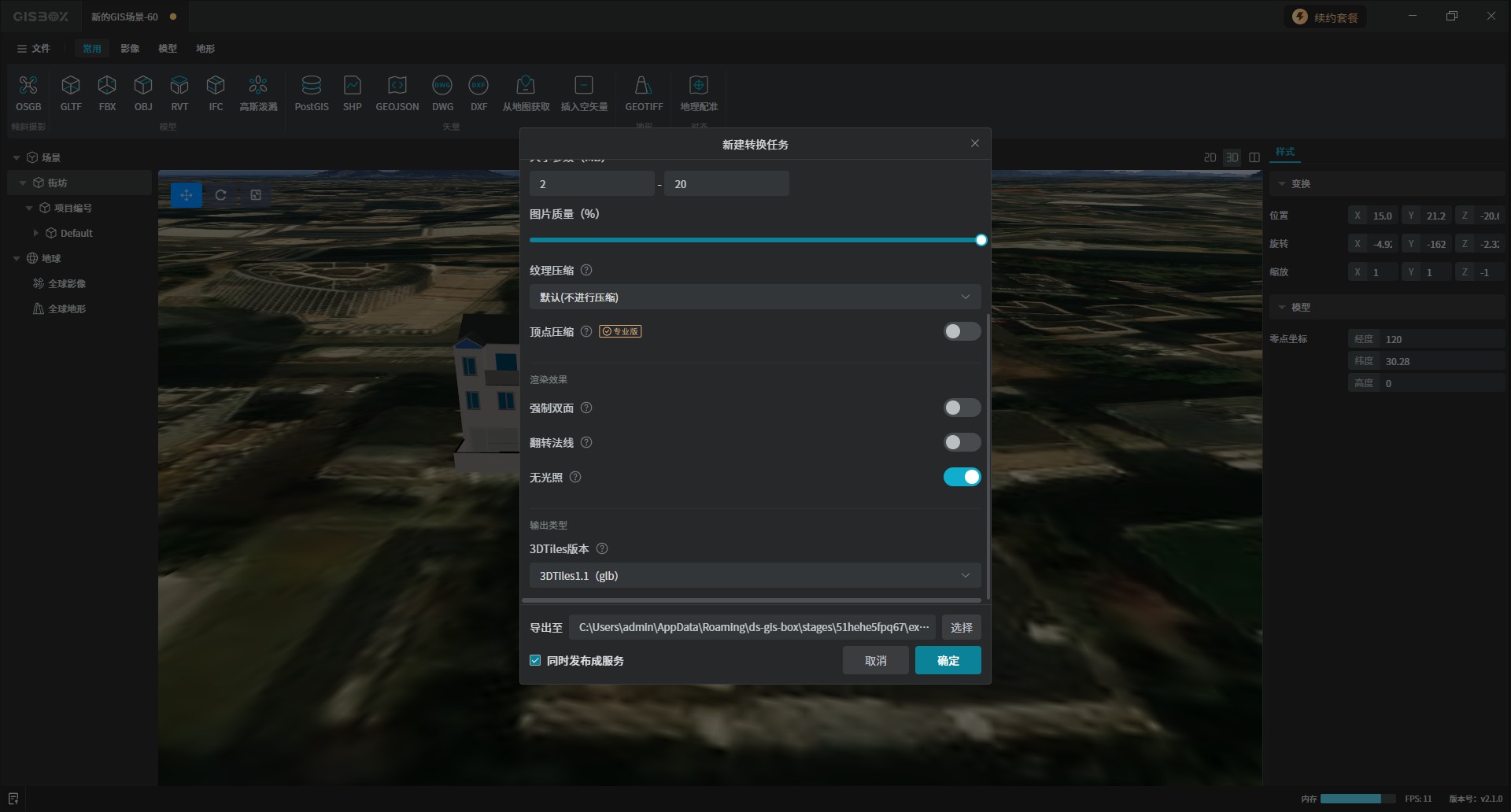

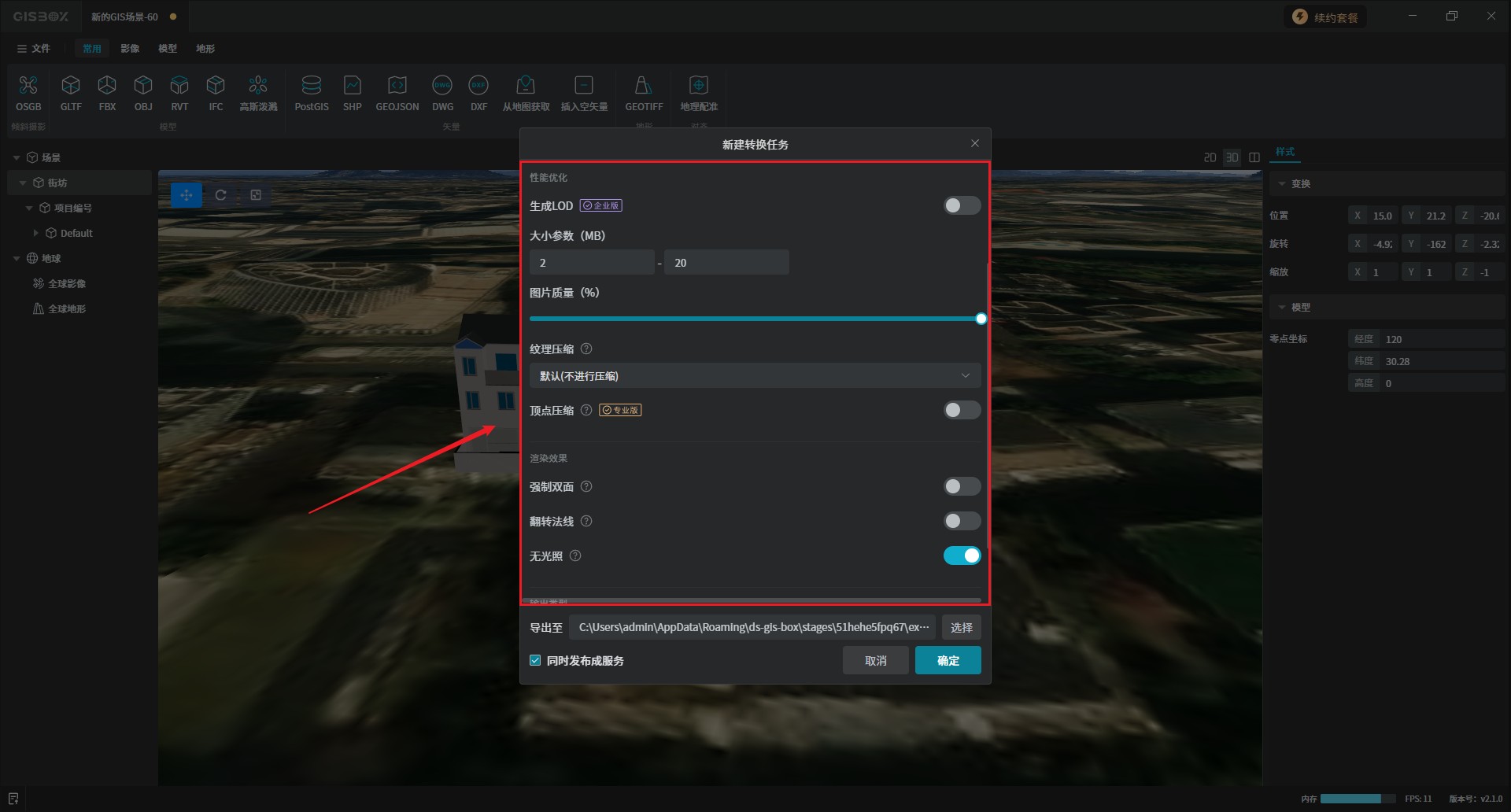

在新建转换任务中，我们需要根据需求对“性能优化”、“效果渲染”和“输出类型”进行设置。如下图所示：

性能优化

配置项	说明
大小参数	控制产生的最小切片数据量，默认值为“2-20”。
生成LOD	开启后，最小切片大小默认为128.
图片质量	默认为100%。
纹理压缩	纹理格式选择“默认”时，切片任务会导出 jpg 格式的纹理；选择“webp”时，导出的 webp 格式纹理存储量约为默认 jpg 格式的 70%，可以加快网络传输，但是它只能在 chrome 下使用，而且不会减少显存占用。选择“KTX2-uastc”可节约 60%显存，选择“KTX2-etc1s”可节约 80%显存。

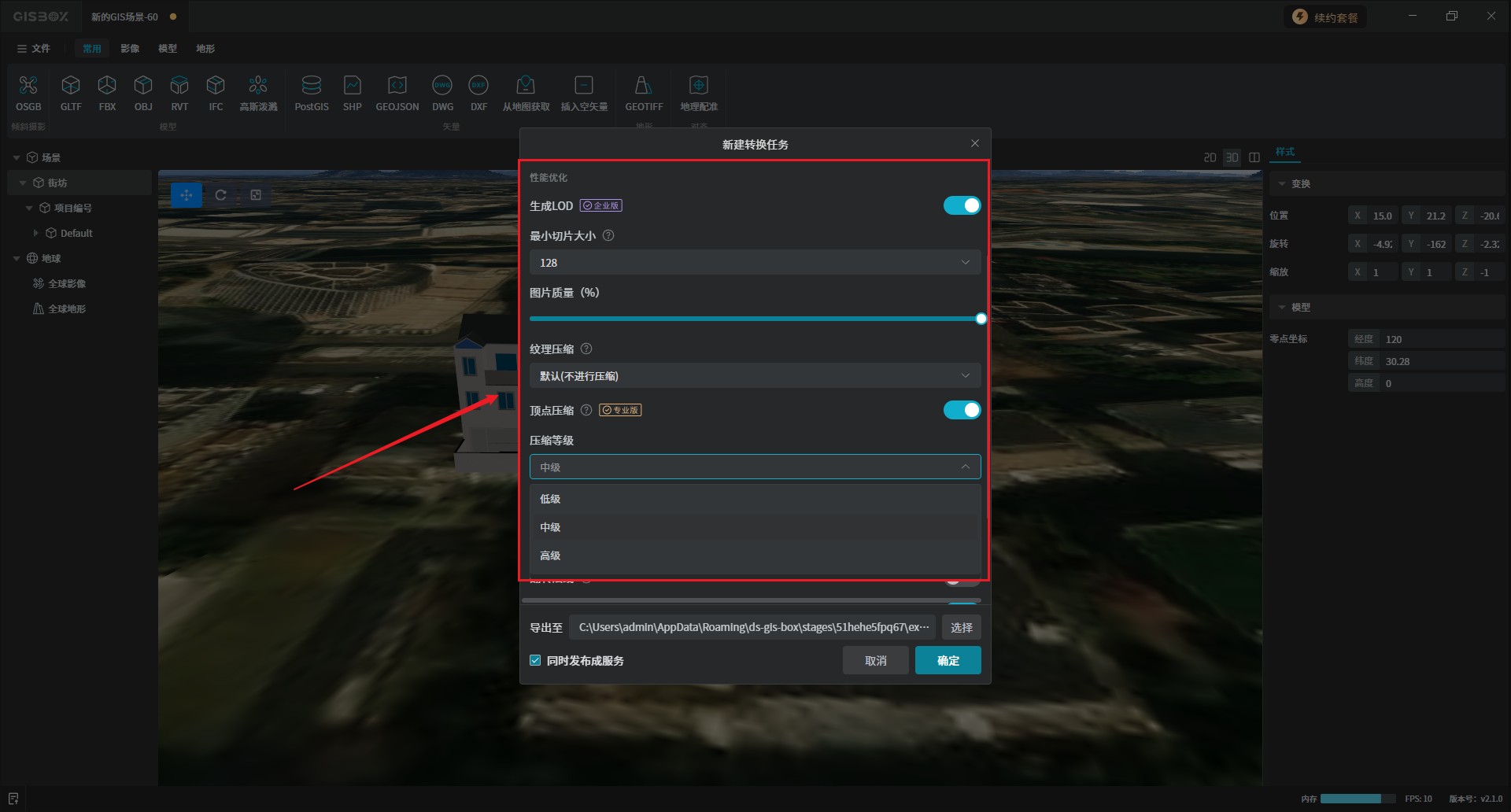

顶点压缩	压缩等级分为“低级”、“中级”和“高级”。压缩等级越高，压缩率越大。当压缩等级为“高级”时，数据精度损失会比较大，推荐使用“中级”。

渲染效果

配置项	说明

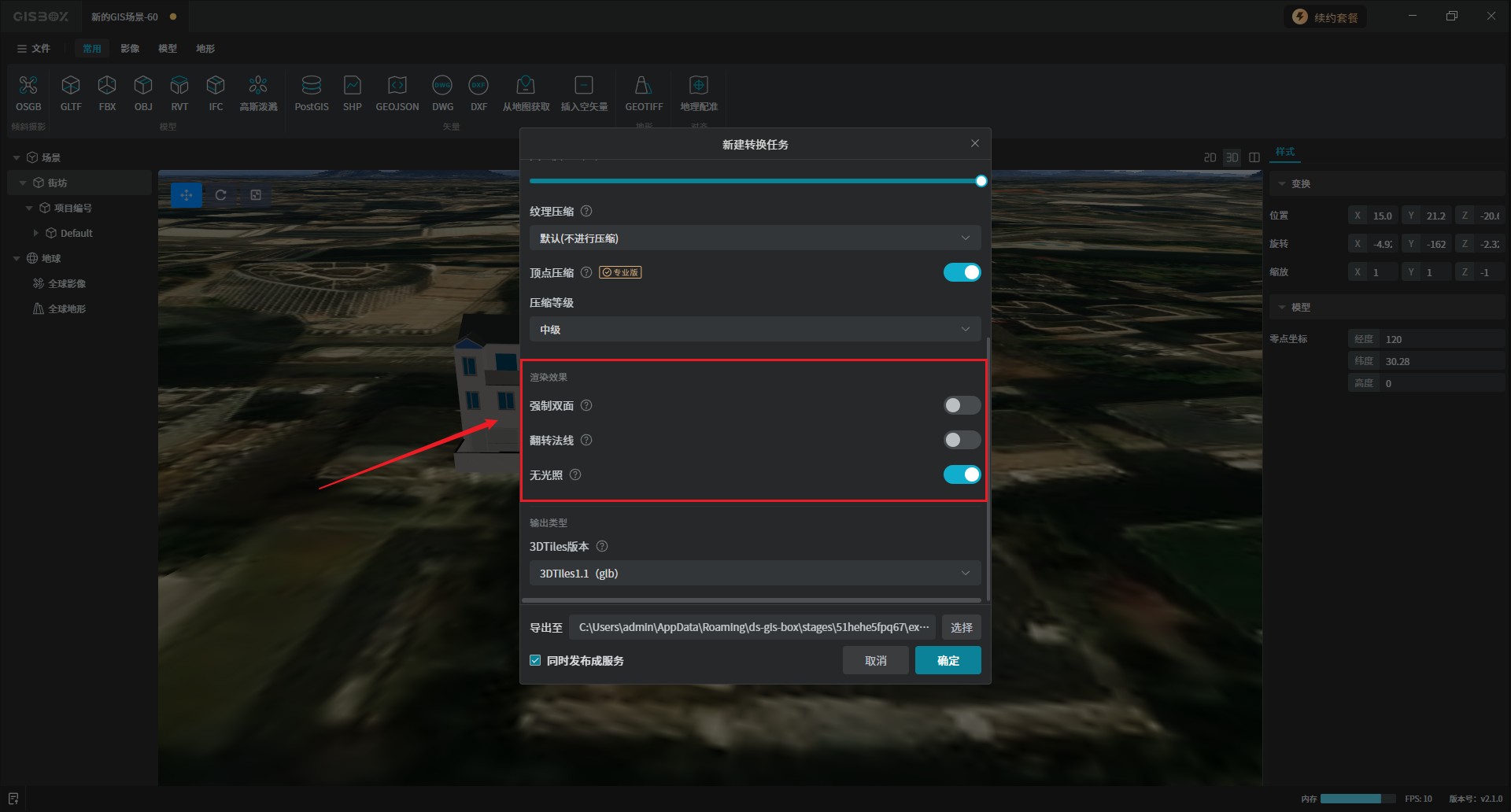

强制双面	通常无需开启，但是对一些异常数据，例如正反面裁剪引起的漏洞等情况，可以尝试开启该选项，达到双面渲染的目的。
翻转法线	不同建模软件生成的模型可能会有不同的法线方向，当模型在Cesium中显示时，可能会出现法线方向错误的情况，此时勾选此选项。
无光照	默认开启的，倾斜模型的渲染部分不参与 Cesium 引擎的默认光照计算，增强画面真实感。

输出类型

配置项	说明

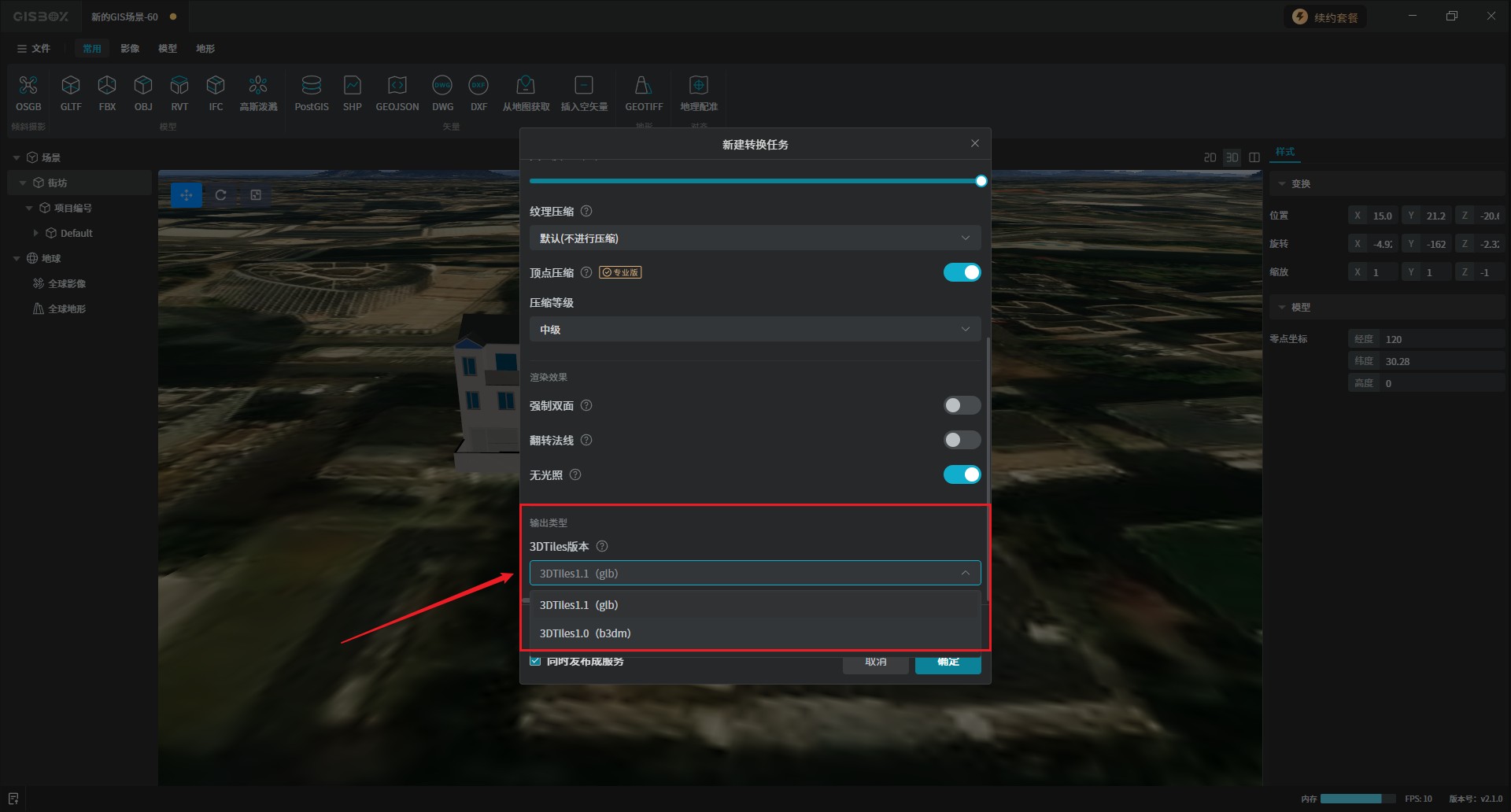

3DTiles版本	支持3DTiles1.0格式数据输出，即使用cesium自身的b3dm格式切片。支持3DTiles1.1格式输出，即将几何、纹理及属性数据通过GLTF2.0的扩展机制存储到二进制GLB中。

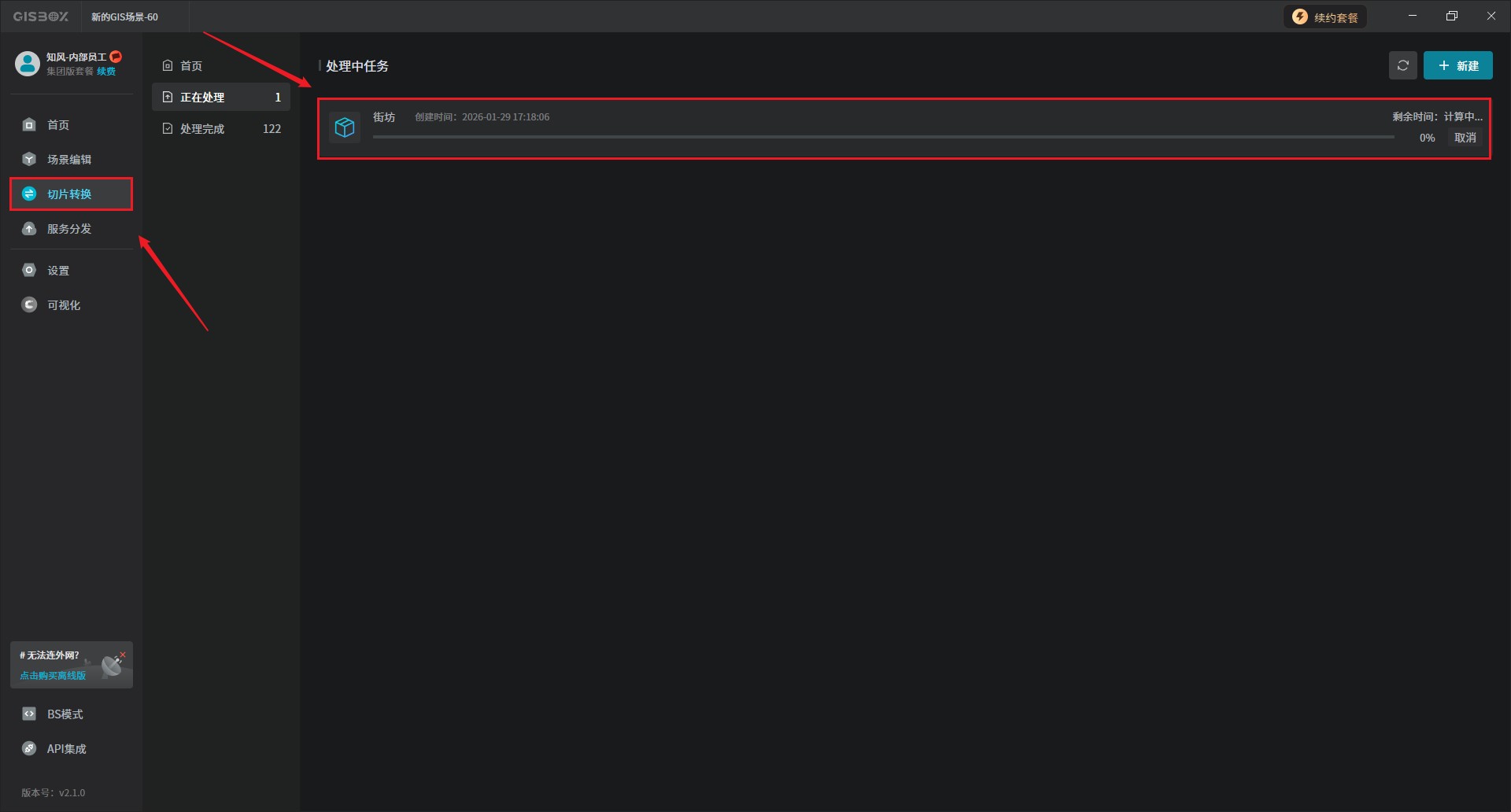

转换任务设置完成后，默认勾选了“同时发布成服务”时，点击“确定”按钮，模型就会在“切片转换”的任务处理列表中进行转换，如下图所示：

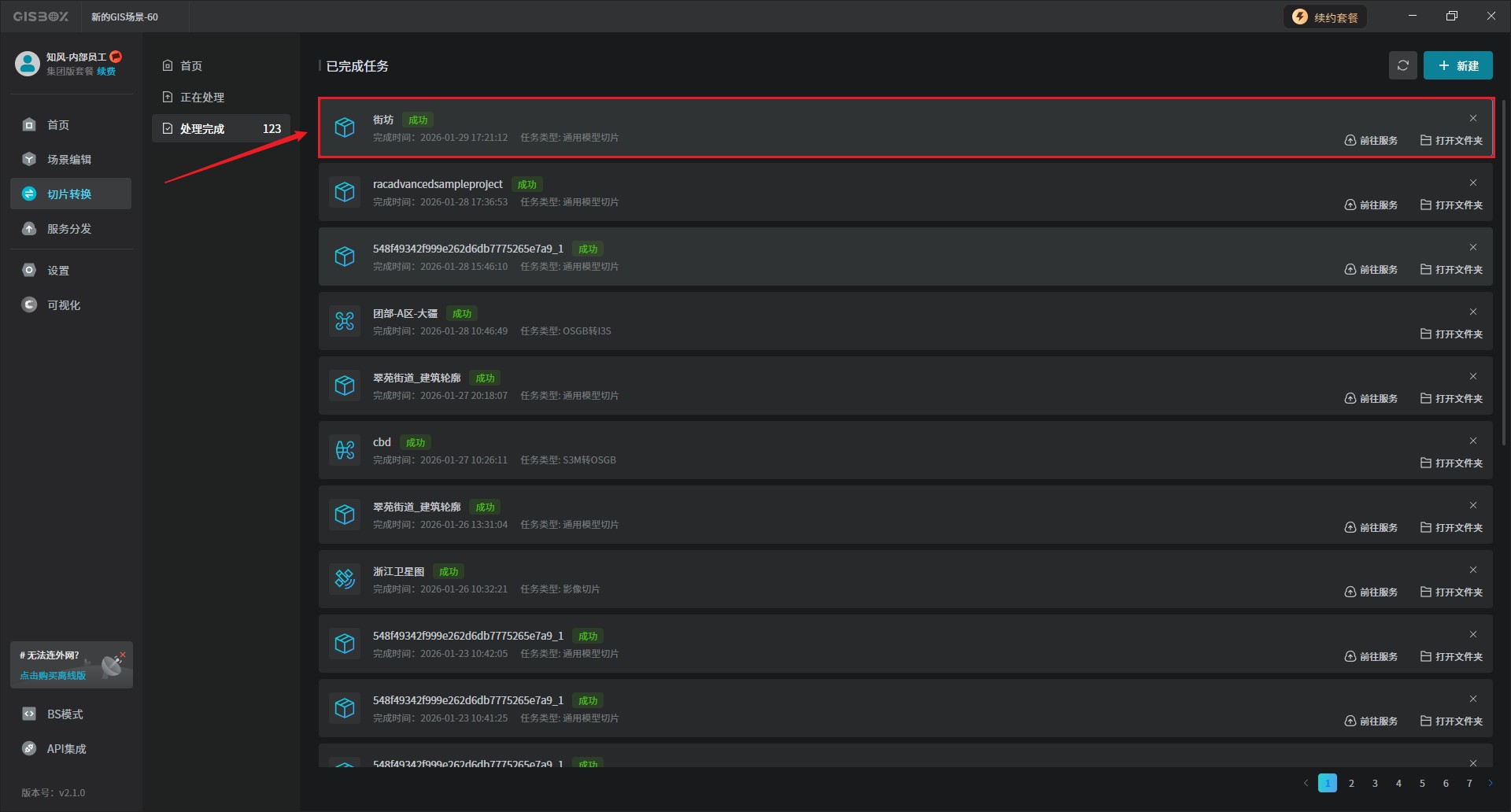

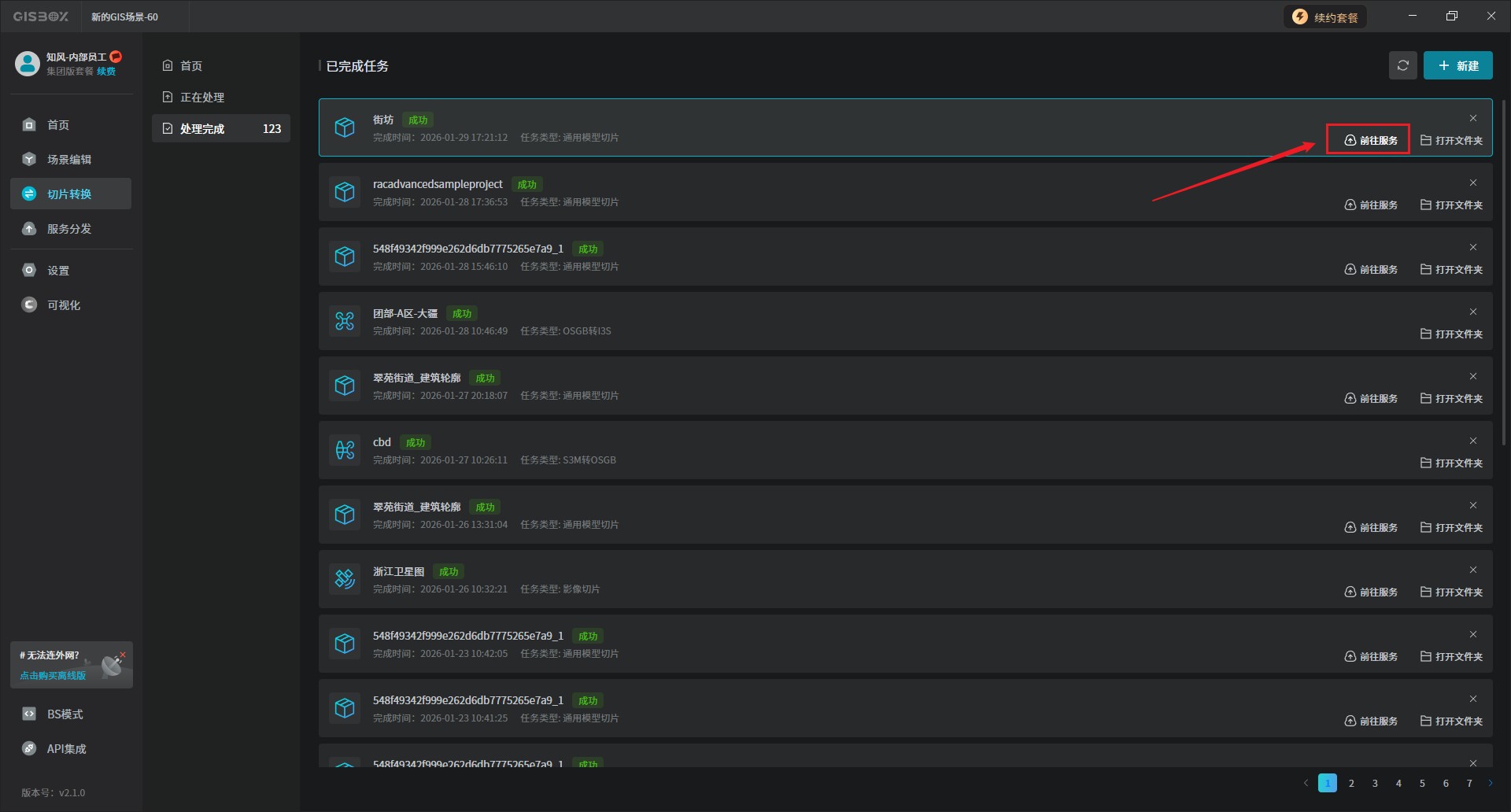

转换完成后，我们可以在“已完成列表”中找到转换成功的通用模型，如下图所示：

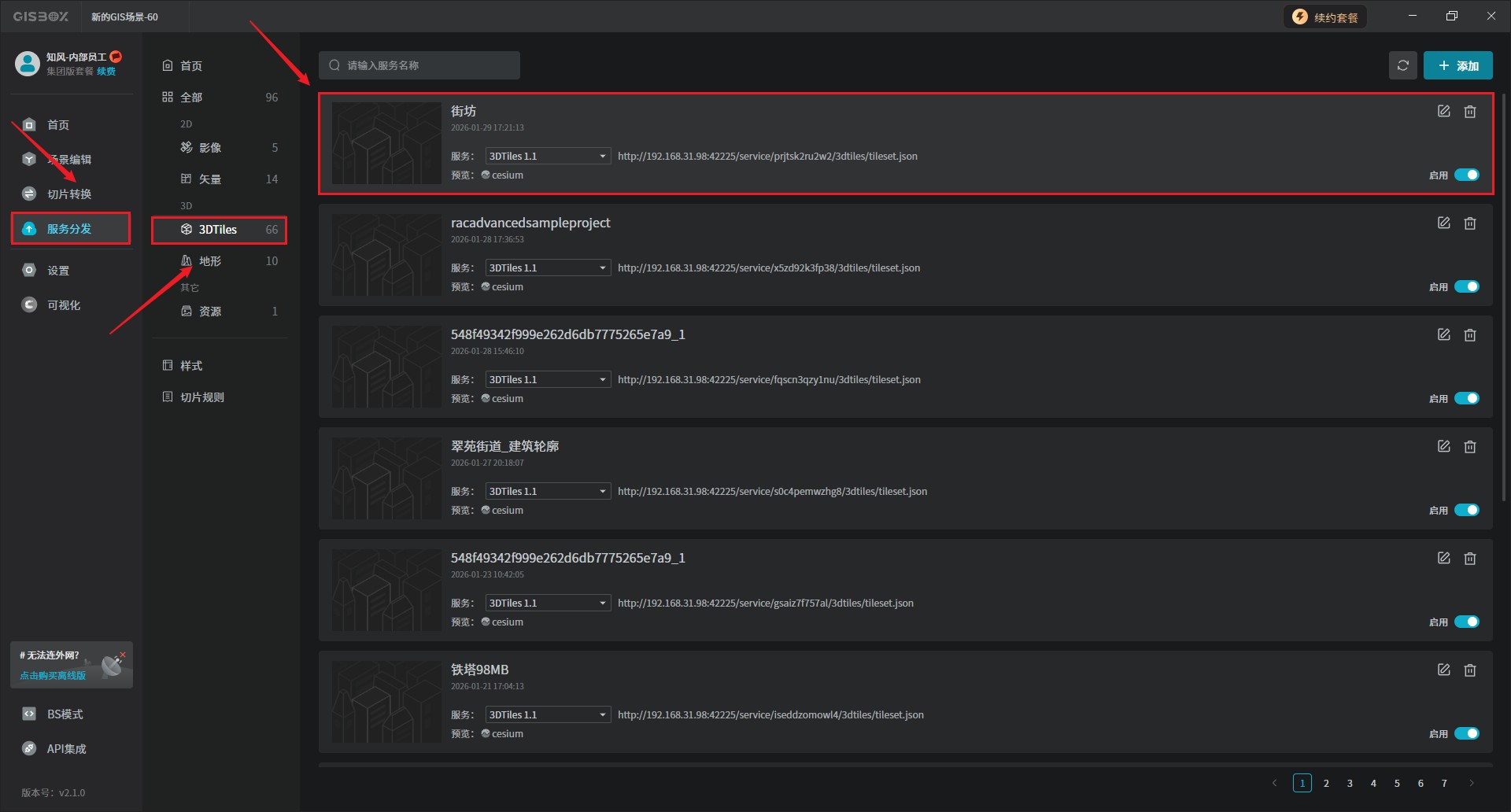

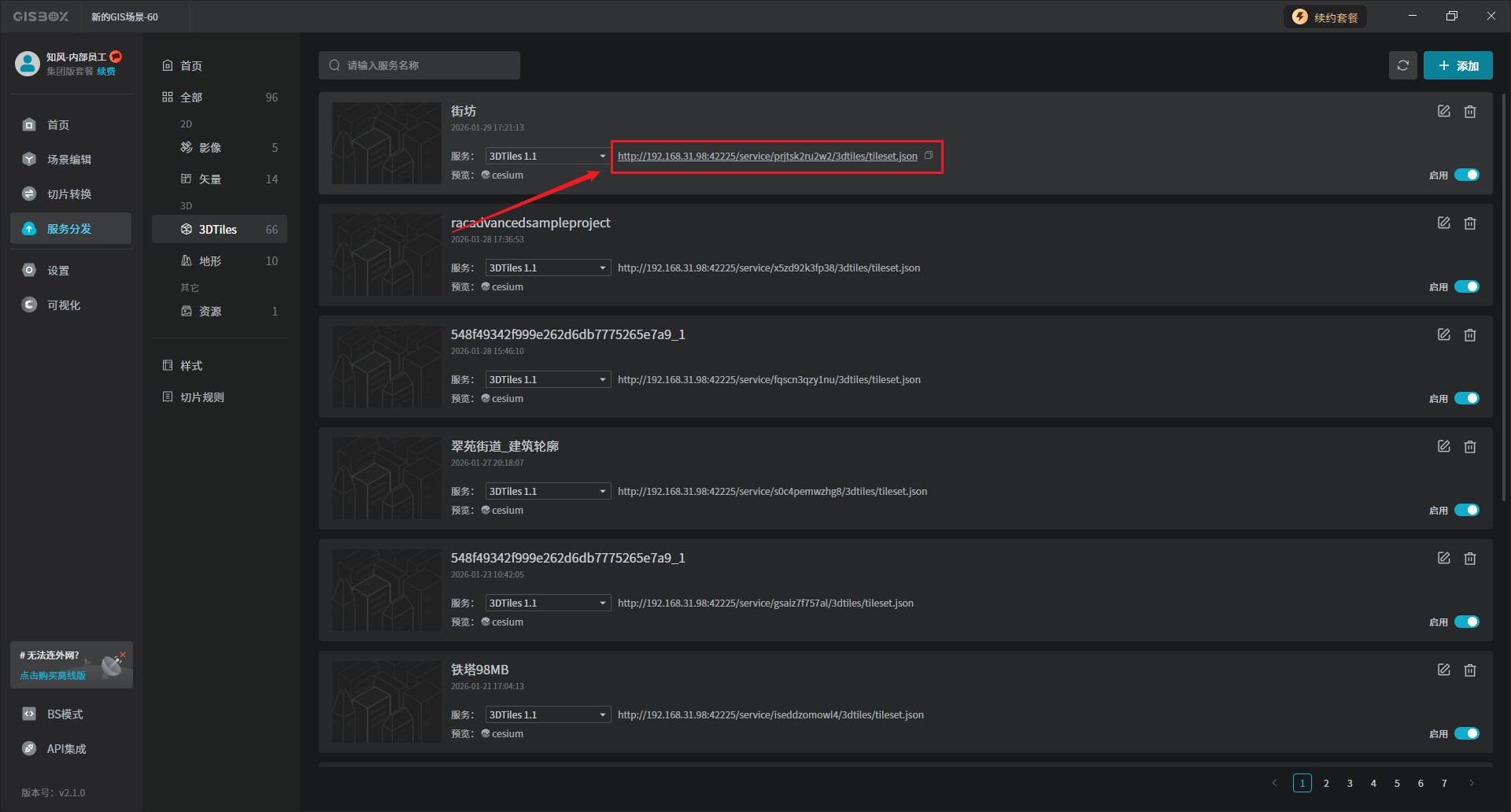

点击“前往服务按钮”就会立即跳转至“服务分发”界面，我们将会在“3DTiles”中看到已发布完成的服务，如下图所示：

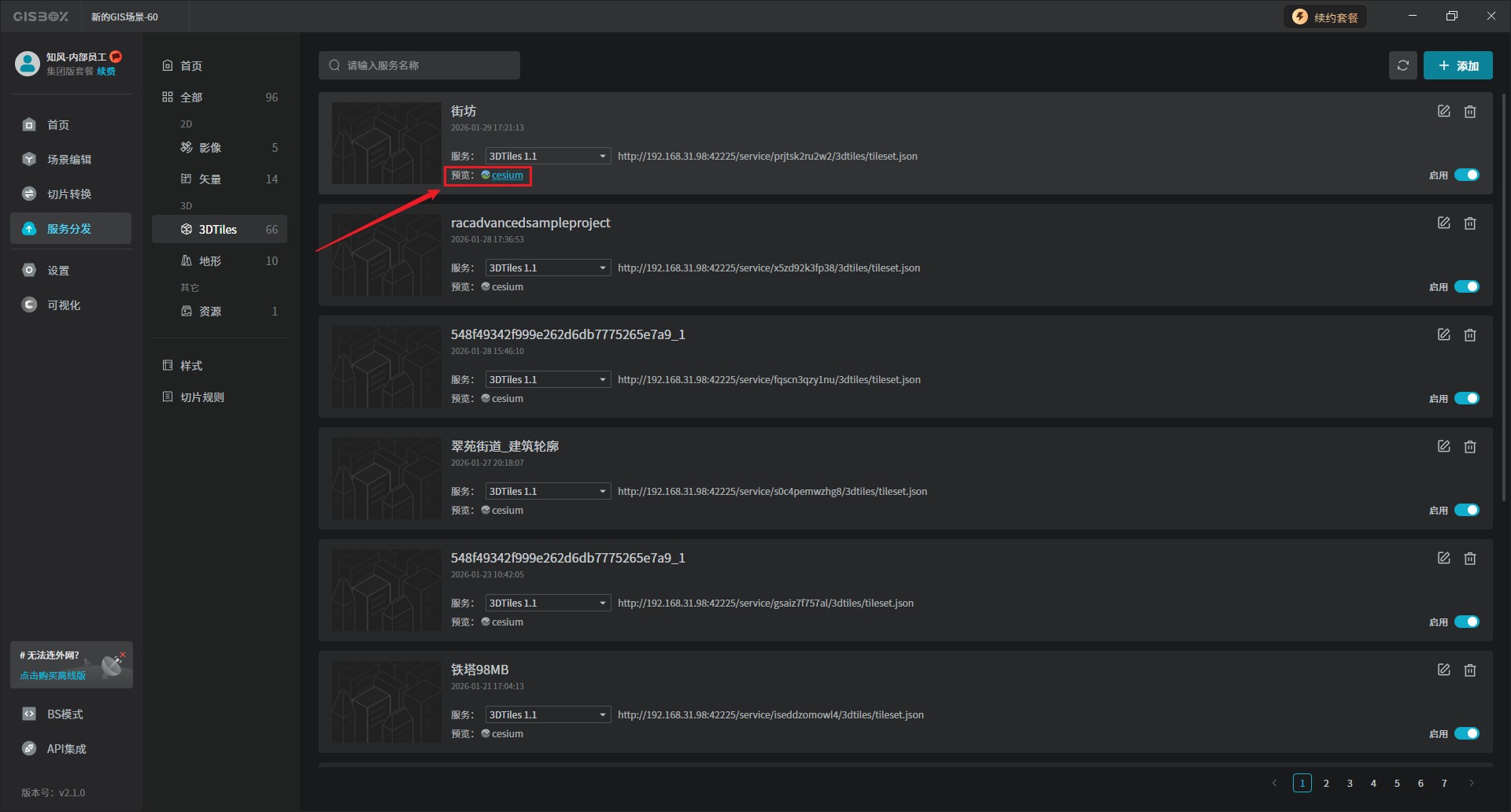

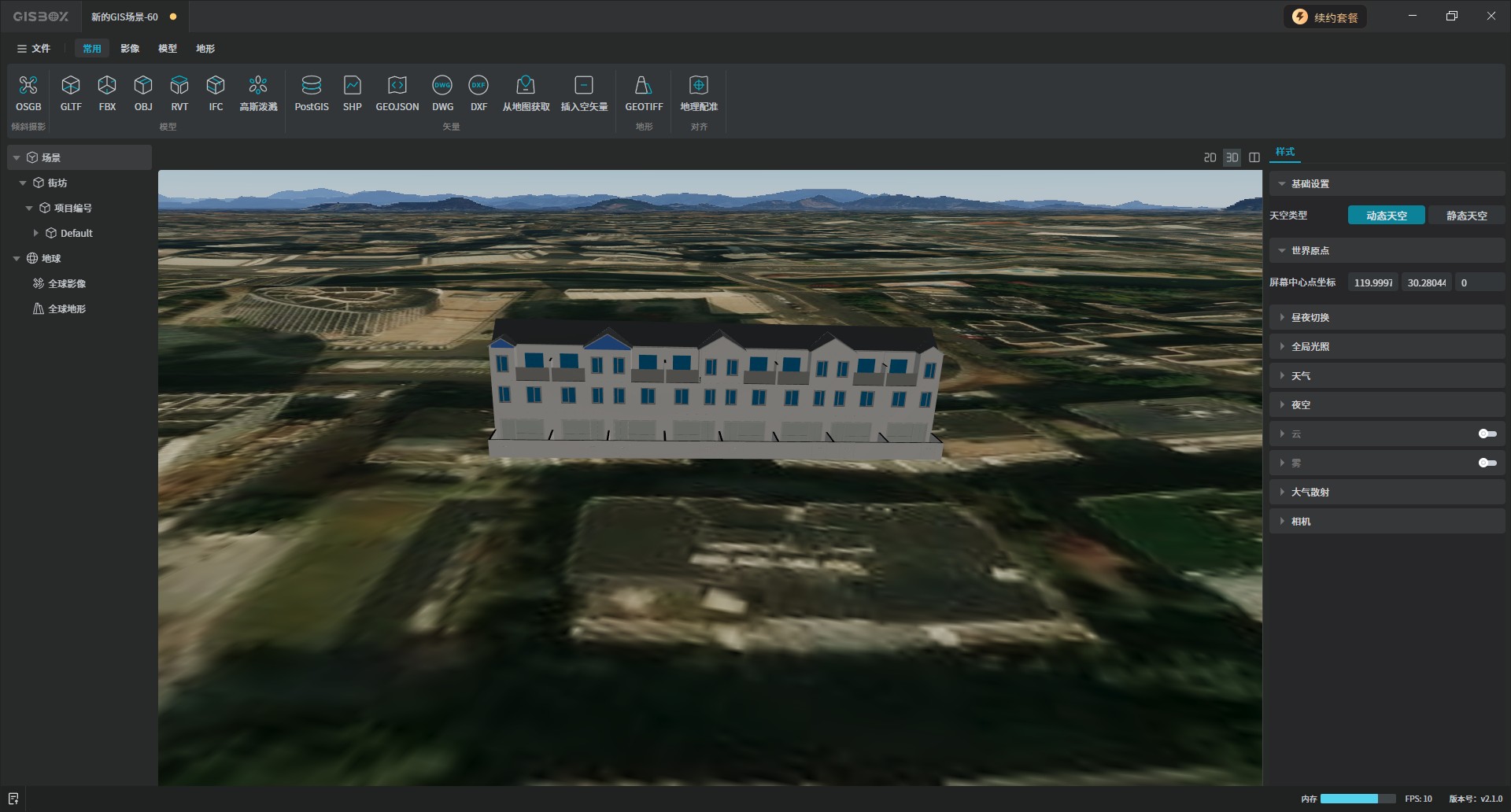

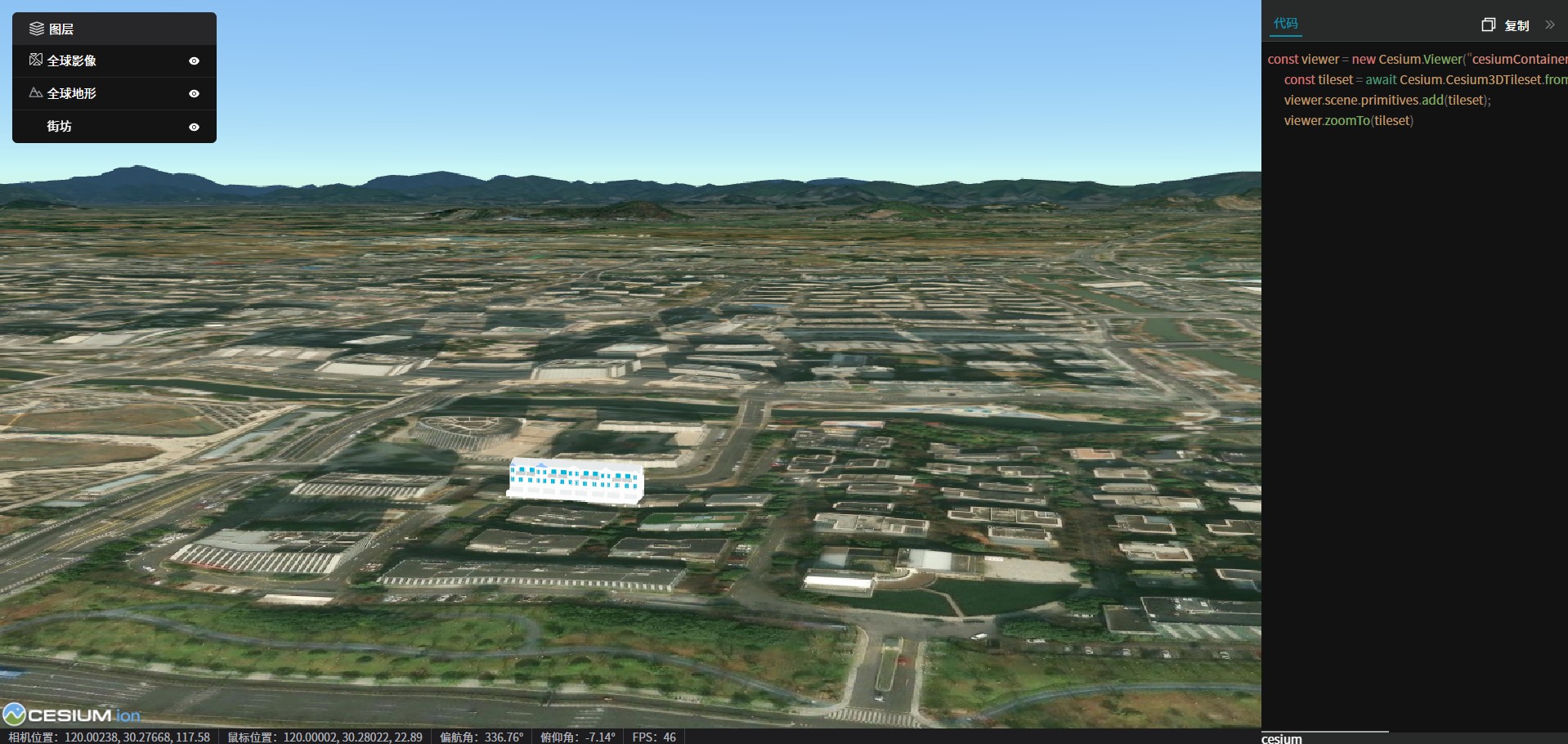

点击“cesium”预览按钮，即可在浏览器中预览效果，如下图所示：

生成的服务地址可以被应用到Cesium等 GIS 平台中，也可以应用于一些数字孪生项目搭建平台中去，比如山海鲸可视化，点此查看服务地址的使用教程。
