如何使用API集成功能？

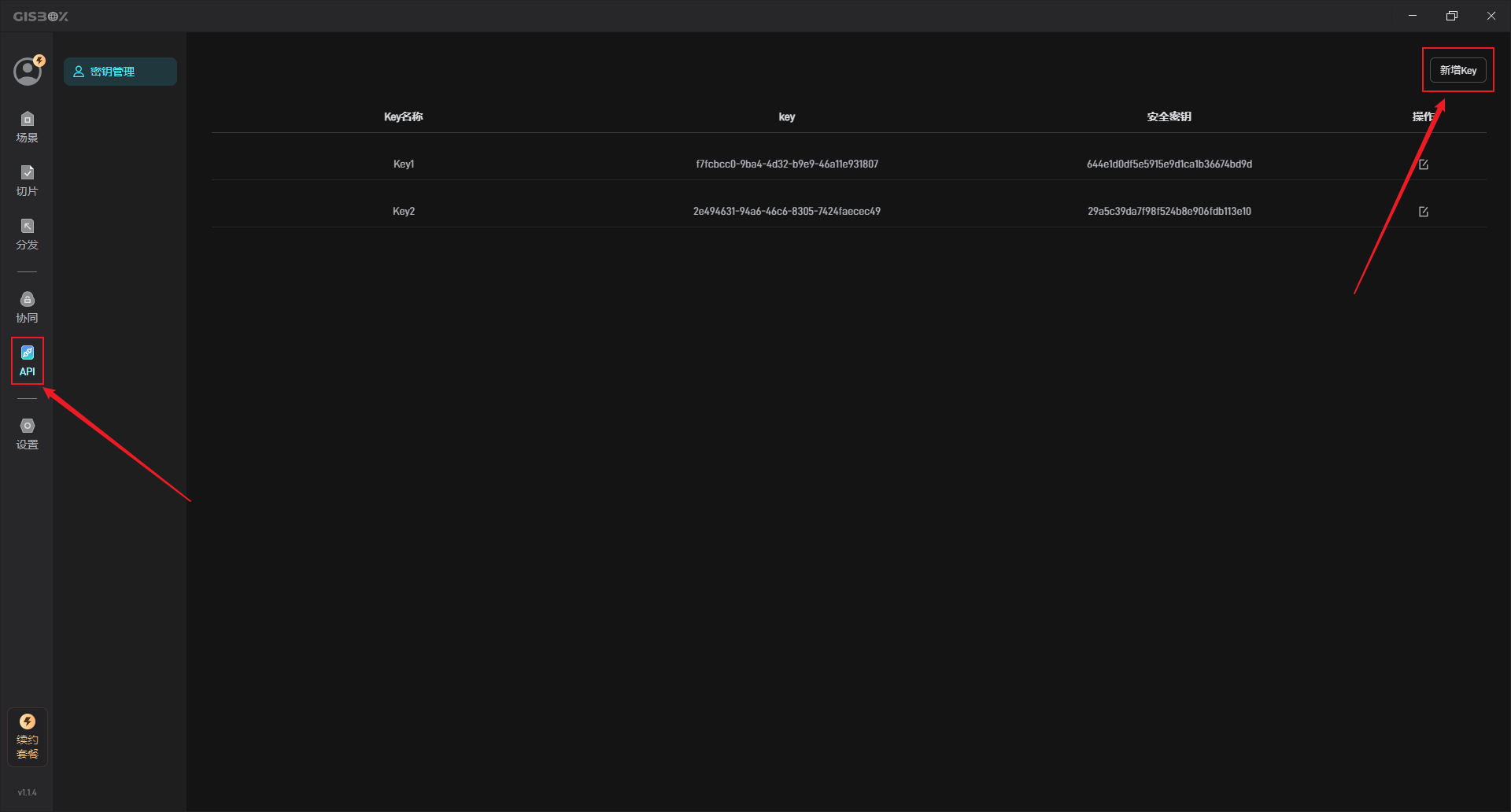

GISBox（GIS 工具箱）支持使用 API 接口，打开 GISBox 软件后，我们可以在左侧工具栏中点击“设置”栏目，选择“集成开发”，然后点击右上角的“创建密钥”按钮添加 API 接口，其中“密钥ID”和“安全密钥”作为 Auth 参数，用于验证用户身份或应用程序的合法性，点击查看相应教程 →Auth 参数。

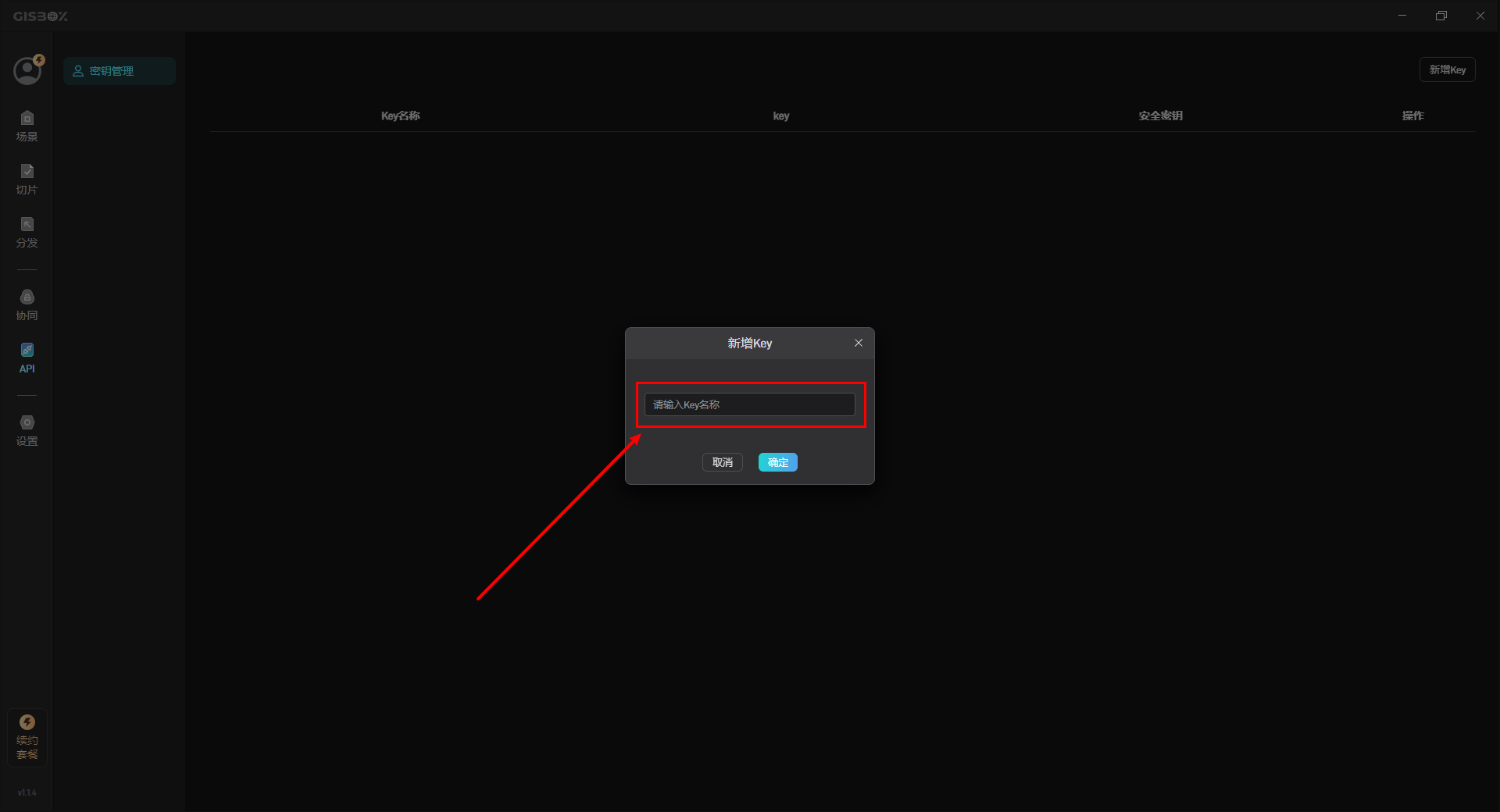

“密钥名称”指的是用于传递特定信息的键名，它通常出现在请求参数、HTTP 头部或响应数据中，当我们新增 key 时需要填写相应的“密钥名称”，如下图所示：

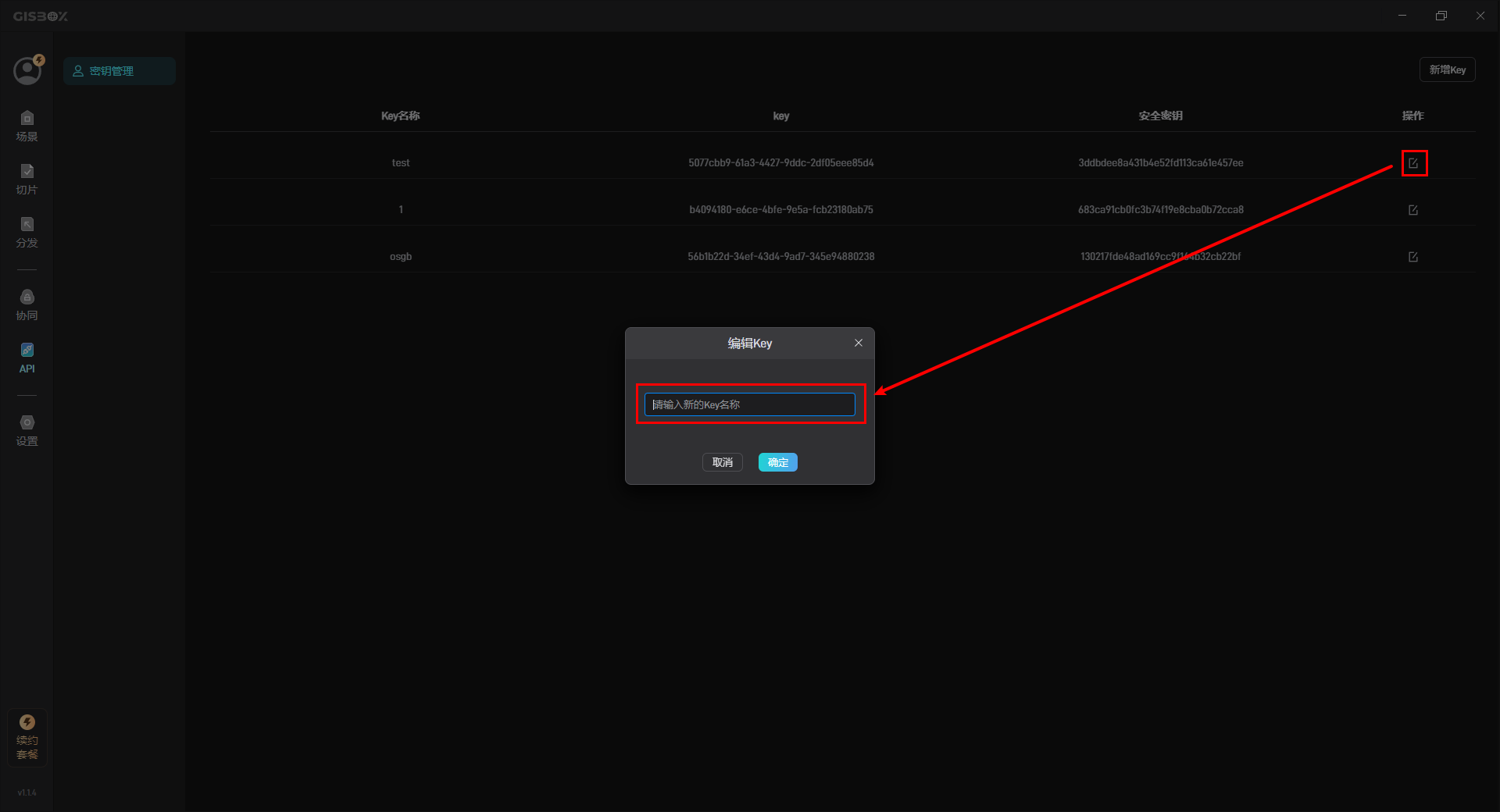

在右侧的操作中，我们可以更改“密钥名称”，如下图所示：

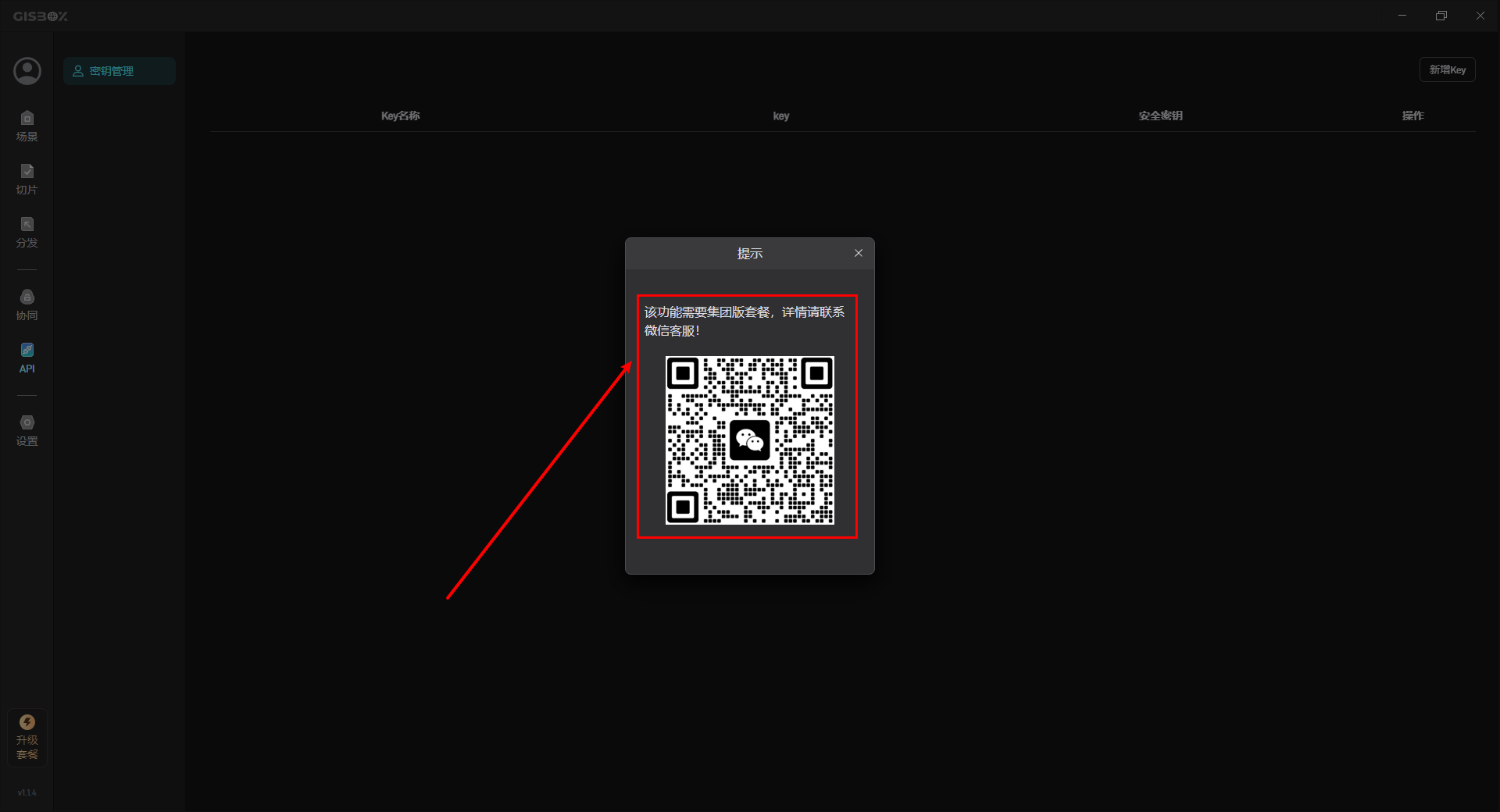

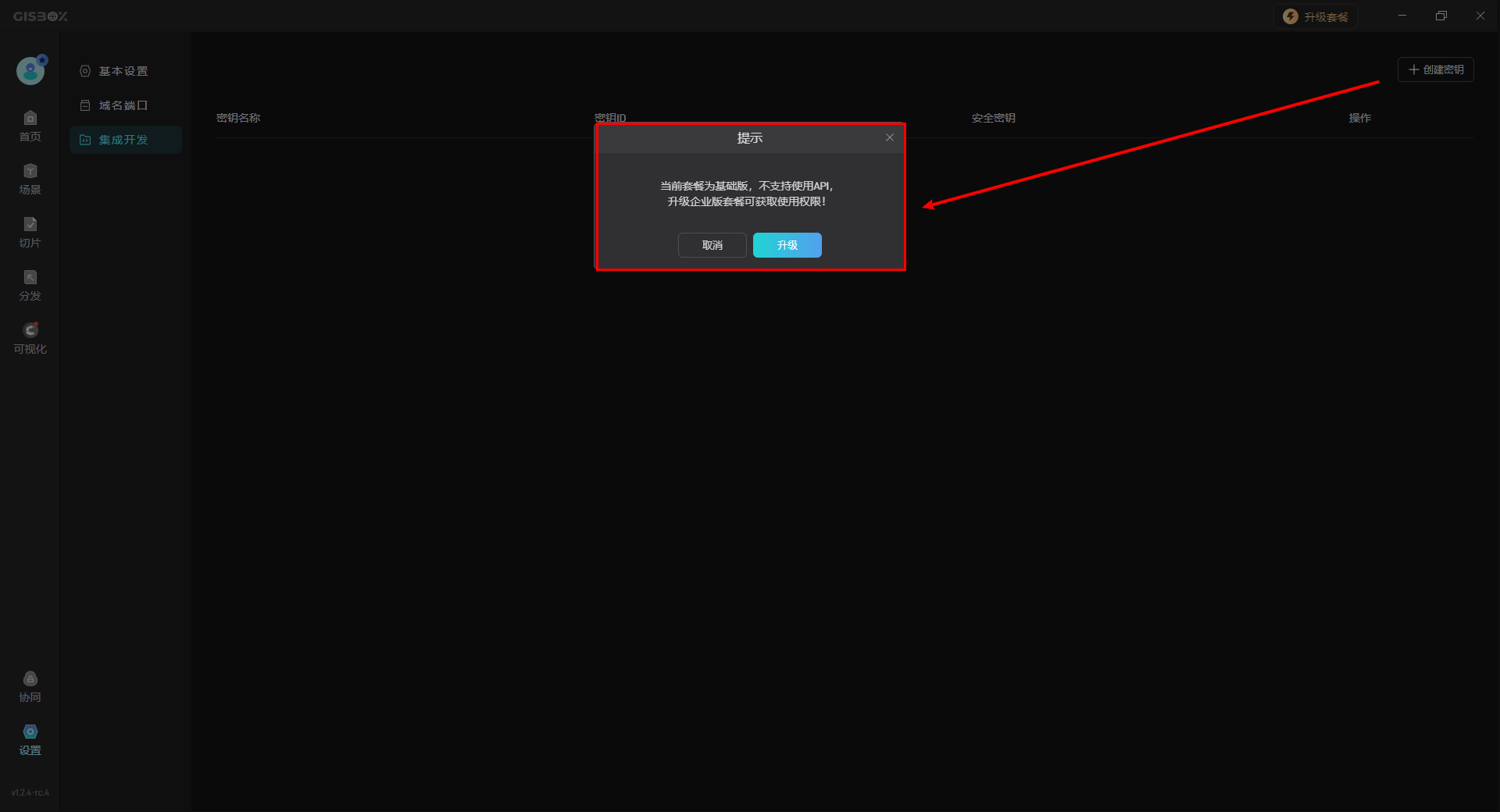

【温馨提示】GISBox 的 API 功能需要购买“企业版”套餐才能使用，如需使用，请点击“升级”按钮购买套餐。
1. 前置 URL
所有 API 接口请求的基础 URL 为：
主账号SaaS访问地址 + /api/v1

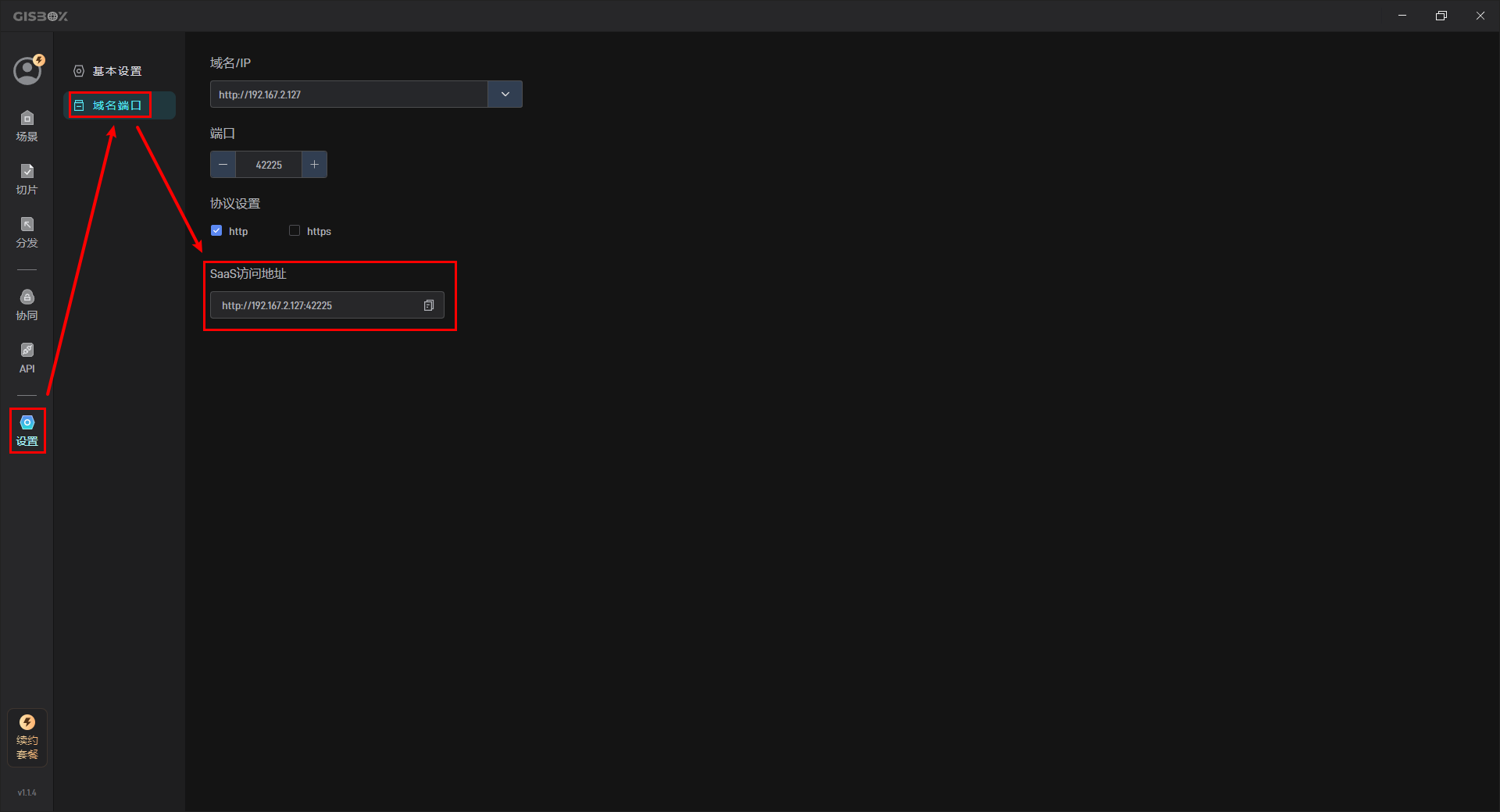

“主账号 SaaS 访问地址”可以在 GISBox 软件的“设置”→“域名端口”中进行查看，如下图所示：
例如，假设主账号 SaaS 访问地址为：
http://192.168.31.122:42225
那么 API 接口的前置 URL 即为：
http://192.168.31.122:42225/api/v1
2. Auth 参数
为确保接口访问的安全性，每个接口请求都需要拼接以下参数进行校验，包括“密钥ID”和“安全密钥（secret）”：
| 名称 | 类型 | 必选 | 说明 |
|---|---|---|---|
| key | string | 是 | 生成的 key |
| timestamp | string | 是 | 当前时间戳（毫秒） |
| sign | string | 是 | 使用md5 对（key、secret、timestamp）拼接起来的字符串进行加密生成字符串（32位，不区分大小写） |
示例如下：
http://192.168.31.122:42225/api/v1/task/list?key=06150cad-131c-4a13-88cf-90b7c4e76056×tamp=1736835697953&sign=1D1802A6A4BB9C8A603F696E1E0E3644
3. 响应格式
API 接口的响应数据遵循统一的格式，包含以下字段：
| 名称 | 类型 | 必选 | 说明 |
|---|---|---|---|
| success | boolean | 是 | 是否成功 |
| msg | string | 是 | 成功提示或错误描述 |
| data | object | 否 | 响应核心数据 |
4. 切片转换API
4.1 查询任务信息（GET）
4.1.1 接口地址
task/<id>/info4.1.2 请求参数
| 字段 | 类型 | 必选 | 说明 |
|---|---|---|---|
| id | string | 是 | 任务 id |
4.1.3 响应参数
| 字段 | 类型 | 必选 | 说明 |
|---|---|---|---|
| id | string | 是 | 任务 id |
| name | string | 是 | 任务名 |
| status | string | 是 | 任务状态（“pending”、“running”、“finished”、“failed”、“canceled”） |
| type | string | 是 | 任务类型（枚举值，详见创建任务接口） |
| inputPath | string | 是 | 输入路径 |
| outputPath | string | 是 | 输出路径 |
| settings | object | 是 | 任务设置 |
| startTime | integer | 开始时间戳 | |
| progress | float | 当前进度(%) | |
| spentTime | integer | 已花费的时间(ms) | |
| remainTime | integer | 预估剩余时间(ms) | |
| endTime | integer | 结束时间戳 |
4.1.4 响应示例
{
"success": true,
"data": {
"id": "ngcxb8xzf41x",
"name": "我的倾斜模型",
"status": "failed",
"type": "GeneralModelSlicing",
"inputPath": "C:\\Users\\admin\\AppData\\Local\\Temp\\6349b52ac052f1100a0099f56ae1360d",
"outputPath": "C:\\Users\\admin\\Desktop\\rubbish\\大场景",
"settings": {
"fileRange": [2, 20],
"sceneTree": true,
"is3DTiles1_1": true,
"enableLOD": true,
"textureCompressionFormat": "webp",
"vertexCompress": false,
"vertexCompressionLevel": 5,
"x": 120.14757537841797,
"y": 30.274856567382812,
"z": 0,
"name": "西湖区建筑模型",
"imageRatio": 0.5
},
"startTime": 1736838996442,
"endTime": 1736841982291
},
"msg": "请求成功"
}4.2 查询任务列表（GET）
4.2.1 接口地址
task/list4.2.2 请求参数
| 字段 | 类型 | 必选 | 说明 |
|---|---|---|---|
| page | integer | 页码 | |
| pageSize | integer | 每页条数 | |
| status | enum | 任务状态（“pending”、“running”、“finished”、“failed”、“canceled”） |
4.2.3 响应参数
| 字段 | 类型 | 必选 | 说明 |
|---|---|---|---|
| taskList | array | 是 | 任务列表 |
| totalCount | integer | 是 | 任务总数 |
4.2.4 响应示例
{
"success": true,
"data": {
taskList: [
{
"id": "ngcxb8xzf41x",
"name": "我的倾斜模型",
"status": "running",
"type": "GeneralModelSlicing",
"inputPath": "C:\\Users\\admin\\AppData\\Local\\Temp\\6349b52ac052f1100a0099f56ae1360d",
"outputPath": "C:\\Users\\admin\\Desktop\\rubbish\\大场景",
"settings": {
"fileRange": [
2,
20
],
"sceneTree": true,
"is3DTiles1_1": true,
"enableLOD": true,
"textureCompressionFormat": "webp",
"vertexCompress": false,
"vertexCompressionLevel": 5,
"x": 120.14757537841797,
"y": 30.274856567382812,
"z": 0,
"name": "西湖区建筑模型",
"imageRatio": 0.5
},
"startTime": 1736838996442,
"progress": 0,
"spentTime": 0,
"remainTime": 0
},
{
"id": "xoeqj7jrw9fl",
"name": "我的倾斜模型",
"status": "finished",
"type": "GeneralModelSlicing",
"inputPath": "C:\\Users\\admin\\AppData\\Local\\Temp\\c8f9e1d5c211b16dc34c5181922dc911",
"outputPath": "C:\\Users\\admin\\Desktop\\rubbish\\新建文件夹 (2)",
"settings": {
"fileRange": [
2,
20
],
"sceneTree": true,
"is3DTiles1_1": true,
"enableLOD": true,
"textureCompressionFormat": "webp",
"vertexCompress": false,
"vertexCompressionLevel": 5,
"x": 120.19058749999999,
"y": 30.280553849999997,
"z": 0,
"name": "上城区建筑模型",
"imageRatio": 0.5
},
"startTime": 1736838648314,
"endTime": 1736838670124
},
],
totalCount: 100
}
"msg": "请求成功"
}4.3 新建任务（POST）
4.3.1 接口地址
task/create4.3.2 请求参数
Body 类型：
application/json4.3.2.1 请求参数
| 字段 | 类型 | 必选 | 说明 |
|---|---|---|---|
| options | object | 是 | |
| type | string | 是 | 任务类型，枚举值如下： "ImageSlicing" "TerrainSlicing" "TiltModelSlicing" "GeneralModelSlicing" "RvtModelSlicing" "Tiles2OsgbSlicing" "PointCloudSlicing" "GaussianSplattingSlicing" "I3S2OSGB" "S3m2OsgbSlicing" "Hash2Compact" "Compact2Hash" "IFC23DTiles" "Osgb2GlbSlicing" "GaussianSplattingPly2Glb3dTiles" "TilesOptimize" |
| name | string | 是 | 任务名称 |
| inputPath | string | 是 | 输入路径 |
| outputPath | string | 是 | 输出路径 |
| autoStart | boolean | 是否立即开始任务（默认为 true） | |
| isPublish | boolean | 是否在处理完成后自动发布为分发服务（默认为false） | |
| isCompact | boolean | 是否输出紧凑格式（.gbp文件） | |
| settings | object | 各类型任务的特有设置项（不同类型的settings各不相同，下面会介绍） |
4.3.2.2 各类型任务的settings参数
（1）影像切片
| 字段 | 类型 | 必选 | 说明 |
|---|---|---|---|
| tilesize | integer | 默认为256 | |
| minzoom | integer | 最小级别（默认为0） | |
| maxzoom | integer | 最大级别（为空时自动计算） | |
| service | string | 是 | 服务类型（"TMS" | "WMTS"） |
| toSrs | integer | 是 | 投影参数（3857、4326） |
| background | string | 背景透明（“auto”、“255,255,255”） | |
| colorStretching | object | 颜色拉伸配置 | |
| type | string | 颜色拉伸类型（"deviationAndZoom"-偏移缩放，"theMostValuable"-最值，"percent"-百分比） | |
| deviation | number | 偏移量（偏移缩放时填写，默认为0） | |
| zoom | number | 缩放系数（偏移缩放时填写，默认为0不缩放） | |
| min | number | 最小值（最值模式填写） | |
| max | number | 最大值（最值模式填写） | |
| minPercent | number | 低阈值（%）（百分比模式填写）） | |
| maxPercent | number | 高阈值（%）（百分比模式填写） | |
| hasWaterMark | boolean | 是否生成水印 | |
| waterMark | object | 水印设置 | |
| type | string | 水印类型（"image" | "text"） | |
| text | string | 水印文本 | |
| fontSize | number | 水印文本字号（px） | |
| fontColor | string | 水印文本颜色（如"#000000"） | |
| opacity | number | 水印透明度（0-1） | |
| rotate | number | 水印旋转（deg） | |
| position | string | 水印位置（"topLeft" | "topRight" | "bottomLeft" | "bottomRight" | "center"） | |
| imagePath | string | 水印图片路径 | |
| imageWidthRatio | number | 水印图片宽度比例（0-1） | |
| fromSrs | integer | string | 空间参考（epsg-code如3857或wkt字符串；为空时自动识别，识别失败时按照3857处理） （.tiff格式可填写该设置项，非tiff格式不用填） | |
| topLeft | [number,number] | 是 | 左上角经纬度（非tiff格式时必填，tiff格式不用填） |
| topRight | [number,number] | 是 | 右上角经纬度（非tiff格式时必填，tiff格式不用填） |
| bottomRight | [number,number] | 是 | 右下角经纬度（非tiff格式时必填，tiff格式不用填） |
（2）地形切片
| 字段 | 类型 | 必选 | 说明 |
|---|---|---|---|
| waterFilePath | string | 水面文件路径 |
（3）倾斜摄影切片
| 字段 | 类型 | 必选 | 说明 |
|---|---|---|---|
| srs | string | 空间参考（为空时自动识别） | |
| srsOrigin | string | 零点坐标（为空时自动识别） | |
| isRebuildTop | boolean | 是否重建顶层 | |
| maxConcurrency | integer | 顶层重建最大并发数（为空自动计算） | |
| textureFormat | string | 纹理压缩类别（"default" | "webp" | "uastc" | "etc1s"） | |
| vertexCompress | boolean | 是否压缩顶点 | |
| vertexCompressionLevel | integer | 顶点压缩级别（0|5|10，默认为5） | |
| backFaceCulling | boolean | 是否背面裁剪 | |
| computedNormal | boolean | 是否计算法线 | |
| mandatoryDoubleSide | boolean | 是否强制双面 | |
| unlit | boolean | 是否开启无光照 | |
| is3DTiles1_1 | boolean | 是否输出3dtiles1.1 |
（4）通用模型切片 （GeneralModelSlicing）
| 字段 | 类型 | 必选 | 说明 |
|---|---|---|---|
| coordinateSystemConversion | boolean | 是否转换坐标系 | |
| srs | string | 空间参考（默认为"EPSG:3857"） | |
| x | number | 零点坐标（默认120） | |
| y | number | 零点坐标（默认38） | |
| z | number | 零点坐标（默认0） | |
| enableLOD | boolean | 是否生成lod | |
| fileRange | [number, number] | 大小参数（MB）（默认为[2,20]） | |
| textureCompressionFormat | enum | 纹理压缩类型（"default" | "webp" | "avif" | "uastc" | "etc1s"） | |
| vertexCompress | boolean | 是否压缩顶点 | |
| filpNormals | boolean | 是否翻转法线 | |
| mandatoryDoubleSide | boolean | 是否强制双面 | |
| unlit | boolean | 是否开启无光照 | |
| is3DTiles1_1 | boolean | 是否输出3DTiles1.1 |
（5）RVT模型切片（目前仅支持Windows）RvtModelSlicing
无
（6）IFC模型切片（IFC23DTiles）
无
（7）3DTiles转OSGB（Tiles2OsgbSlicing）
| 字段 | 类型 | 必选 | 说明 |
|---|---|---|---|
| srs | string | 空间参考（默认为"EPSG:4547") | |
| srsOrigin | string | 零点坐标（默认为"0,0,0"） | |
| upAxis | enum | 向上轴（"X" | "Y" | "Z"）（默认为"Y"） | |
| maxConcurrency | integer | 最大并发数（为空时自动计算） |
（8）点云切片（PointCloudSlicing）
| 字段 | 类型 | 必选 | 说明 |
|---|---|---|---|
| colorIpt | number | 颜色偏移量（颜色计算公式(color+colorIpt) * colorType / dividendColor）（默认为0） | |
| colorType | enum | 颜色类型（255 | 65535）（默认255） | |
| dividendColor | number | 颜色除数（默认65535） | |
| srs | string | 空间参考（默认"EPSG:3857"） | |
| srsOrigin | string | 零点坐标（默认"0,0,0"） | |
| isSaveColor | boolean | 是否存储颜色 | |
| vertexCompress | boolean | 是否压缩顶点 | |
| vertexCompressionLevel | enum | 顶点压缩级别（0|5|10）（默认5） | |
| isSelectAttribute | boolean | 是否拾取属性 | |
| isX | boolean | 是否拾取X | |
| isY | boolean | 是否拾取Y | |
| isZ | boolean | 是否拾取Z | |
| isIntensity | boolean | 是否拾取Intensity | |
| isClassification | boolean | 是否拾取classification | |
| repairDiscreteData | boolean | 是否修复离散化 | |
| is3DTiles1_1 | boolean | 是否输出3dtiles1.1 |
（9）高斯泼溅切片（GaussianSplattingSlicing）
| 字段 | 类型 | 必选 | 说明 |
|---|---|---|---|
| srs | string | 空间参考（默认"ENU:30.282788,120.157471"） | |
| srsOrigin | string | 零点坐标（默认"0,0,0"） | |
| is3DTiles1_1 | boolean | 是否输出3dtiles1.1 |
（10）高斯泼溅OPGS转3DTiles（GaussianSplattingPly2Glb3dTiles）
无
（11）I3S转OSGB（I3S2OSGB）
无
（12）S3M转OSGB（S3m2OsgbSlicing）
无
（13）3DTiles再处理（TilesOptimize）
| 字段 | 类型 | 必选 | 说明 |
|---|---|---|---|
| isRebuildTop | boolean | 是否重建顶层 | |
| maxConcurrency | integer | 顶层重建最大并发数（为空自动计算） | |
| handledTopLayerWay | enum | （"default" | "continue"）（默认为"default"） | |
| textureFormat | enum | （"default" | "webp" | "uastc" | "etc1s"） | |
| vertexCompress | boolean | 是否压缩顶点 | |
| vertexCompressionLevel | enum | 顶点压缩级别（0 | 5 | 10）（默认为5） | |
| backFaceCulling | boolean | 是否裁剪背面 | |
| computedNormal | boolean | 是否计算法线 | |
| mandatoryDoubleSide | boolean | 是否双面显示 | |
| unlit | boolean | 是否开启无光照 | |
| is3DTiles1_1 | boolean | 是否输出3DTiles1.1 |
（14）散列转紧凑（Hash2Compact）
无
（15）紧凑转散列（Compact2Hash）
无
4.4 开始/重试/继续任务（POST）
4.4.1 接口地址
/task/<id>/start4.4.2 请求参数
body参数
| 字段 | 类型 | 必选 | 说明 |
|---|---|---|---|
| isResume | boolean | 是否为继续处理（目前仅支持倾斜摄影切片、3DTiles再处理） |
4.4.3 响应参数
| 字段 | 类型 | 必选 | 说明 |
|---|---|---|---|
| id | string | 是 | 任务 id |
4.4.4 响应示例
{
"success": true,
"data": {
"id": "4gtfbeg794p7"
},
"msg": "请求成功"
}4.5 结束任务（POST）
4.5.1 接口地址
/task/<id>/stop4.5.2 请求参数
| 字段 | 类型 | 必选 | 说明 |
|---|---|---|---|
| id | string | 是 | 任务 id |
4.5.3 响应参数
| 字段 | 类型 | 必选 | 说明 |
|---|---|---|---|
| id | string | 是 | 任务id |
4.5.4 响应示例
{
"success": true,
"data": {
"id": "4gtfbeg794p7"
},
"msg": "请求成功"
}4.6 删除任务（POST）
4.6.1 接口地址
/task/<id>/stop4.6.2 请求参数
| 字段 | 类型 | 必选 | 说明 |
|---|---|---|---|
| id | string | 是 | 任务 id |
4.6.3 响应参数
| 字段 | 类型 | 必选 | 说明 |
|---|---|---|---|
| id | string | 是 | 任务 id |
4.6.4 响应示例
{
"success": true,
"data": {
"id": "4gtfbeg794p7"
},
"msg": "请求成功"
}5. 分发服务API
5.1 创建分发服务（POST）
5.1.1 接口地址
service/create5.1.2 请求参数
| 字段 | 类型 | 必选 | 说明 |
|---|---|---|---|
| name | string | 是 | |
| type | ServiceEnum | 是 | |
| connectionOptions | object | 是 | 数据源连接参数（见各类服务数据源连接参数） |
| gstyleInline | object | 自定义样式（矢量服务可设置） |
5.1.3 请求示例
{
"name": "测试矢量服务",
"type": "Vector",
"connectionOptions": {
"type": "File",
"dataPath": "C:/test.geojson"
},
"gstyleInline": {
"format": "MBStyle",
"dataSource": "FilePath",
"filePath": "C:/MBStyle.json",
}
}
5.1.4 响应参数
| 字段 | 类型 | 必选 | 说明 |
|---|---|---|---|
| id | string | 是 | 服务id |
5.1.5 响应示例
{
"success": true,
"data": {
"id": "m1w81k0n0joa"
},
"msg": "请求成功"
}
5.2 删除分发服务（POST）
5.2.1 接口地址
service/delete/{ids}注：ids是逗号分隔的服务id序列。
5.2.2 请求参数
无Body参数
5.2.3 响应参数
无
5.2.4 响应参数
{
"success": true,
"msg": "请求成功"
}
5.3 编辑分发服务（POST）
5.3.1 接口地址
service/edit/{id}5.3.2 请求参数
| 字段 | 类型 | 必选 | 说明 |
|---|---|---|---|
| name | string | 是 | 服务名称 |
| connectionOptions | 见各类服务数据源连接参数 | ||
| handlerOptions | object | 见各类数据源额外参数 | |
| metadata | object | 见服务元数据 | |
| protocols | object[] | 协议配置数组（见协议配置对象） | |
| gstyle | object | 预定义样式设置 | |
| id | string | 预定义样式id | |
| gstyleInline | object | 具体参数见GStyleInline | |
| workspace | object | 工作空间设置 | |
| id | string | 工作空间id |
5.3.3 请求示例
{
"id": "ol8e0iig9du8",
"name": "测试api发矢量服务",
"type": "Vector",
"protocols": [
{
"type": "WFS",
"versions": [
"2.0.0"
],
"enable": true,
"settings": {}
},
{
"type": "WMS",
"versions": [
"1.1.1"
],
"enable": true,
"settings": {}
},
{
"type": "WMTS",
"versions": [
"1.0.0"
],
"enable": true,
"settings": {
"tileMatrixSetsControl": [
{
"id": "9222tj0cceil",
"name": "EPSG:4326",
"enableLimitZoomLevel": true,
"publicZoomLevel": [
0,
21
],
"enableCache": true,
"cacheZoomLevel": [
0,
21
]
},
{
"id": "zocdr2dw8dlz",
"name": "EPSG:3857",
"enableLimitZoomLevel": true,
"publicZoomLevel": [
0,
24
],
"enableCache": true,
"cacheZoomLevel": [
0,
24
]
}
]
}
},
{
"type": "MVT",
"versions": [
"2.1"
],
"enable": true,
"settings": {}
}
],
"metadata": {
"originSrs": "EPSG:4326",
"originSrsBounds": [
119.9392247200012,
26.59931051558265,
120.05,
26.7
],
"lngLatBounds": [
119.9392247200012,
26.59931051558265,
120.04999999999998,
26.7
]
},
"sourceType": "GeoJSON",
"connectionOptions": {
"type": "File",
"dataPath": "C:/test.geojson"
},
"handlerOptions": {},
"gstyle": {
"id": qeaou2v3eveh"
},
"workspace": {
"id": "g4vmgebdpj12"
}
}5.3.4 响应参数
无
5.4 开关服务（POST）
5.4.1 接口地址
service/switch/{id}5.4.2 请求参数
| 字段 | 类型 | 必选 | 说明 |
|---|---|---|---|
| target | boolean | 是 | 是否开启 |
5.5 查询单条分发服务（GET）
5.5.1 接口地址
service/info/{id}5.5.2 请求参数
无
5.5.3 响应参数
| 字段 | 类型 | 必选 | 说明 |
|---|---|---|---|
| id | string | 是 | 服务id |
| name | string | 是 | |
| type | ServiceEnum | 是 | 服务类型 |
| createAt | number | 是 | 创建时间戳 |
| updateAt | number | 是 | 修改时间戳 |
| isActive | boolean | 是 | 服务是否开启 |
| readyInfo | object | 是 | 服务准备信息 |
| status | "ready" | "preparing" | "error" | "not-ready" | 是 | 服务准备状态 |
| protocols | object[] | 是 | 服务协议配置（见协议配置对象） |
| metadata | object | 是 | 见服务元数据 |
| connectionOptions | object | 是 | 见各类服务数据源连接参数 |
| handlerOptions | object | 见各类服务数据源额外参数 | |
| gstyle | string | 预定义样式id | |
| workspace | string | 是 | 工作区id |
| tileMatrixSets | string[] | 切片规则id数组 |
5.5.4 响应示例
{
"success": true,
"data": {
"id": "ol8e0iig9du8",
"name": "测试api发矢量服务",
"type": "Vector",
"createAt": 1768548714179,
"updateAt": 1768548714179,
"isActive": true,
"readyInfo": {
"status": "ready"
},
"protocols": [
{
"type": "WFS",
"versions": [
"2.0.0"
],
"enable": true,
"settings": {}
},
{
"type": "WMS",
"versions": [
"1.1.1"
],
"enable": true,
"settings": {}
},
{
"type": "WMTS",
"versions": [
"1.0.0"
],
"enable": true,
"settings": {
"tileMatrixSetsControl": [
{
"id": "9222tj0cceil",
"name": "EPSG:4326",
"enableLimitZoomLevel": true,
"publicZoomLevel": [
0,
21
],
"enableCache": true,
"cacheZoomLevel": [
0,
21
]
},
{
"id": "zocdr2dw8dlz",
"name": "EPSG:3857",
"enableLimitZoomLevel": true,
"publicZoomLevel": [
0,
24
],
"enableCache": true,
"cacheZoomLevel": [
0,
24
]
}
]
}
},
{
"type": "MVT",
"versions": [
"2.1"
],
"enable": true,
"settings": {}
}
],
"metadata": {
"originSrs": "EPSG:4326",
"originSrsBounds": [
119.9392247200012,
26.59931051558265,
120.05,
26.7
],
"lngLatBounds": [
119.9392247200012,
26.59931051558265,
120.04999999999998,
26.7
]
},
"sourceType": "GeoJSON",
"connectionOptions": {
"type": "File",
"dataPath": "C:/test.geojson"
},
"handlerOptions": {},
"gstyle": "qeaou2v3eveh",
"workspace": "g4vmgebdpj12",
"isRewriteFile": false,
"sourceOptions": {},
"tileMatrixSets": [
"9222tj0cceil",
"zocdr2dw8dlz"
]
},
"msg": "请求成功"
}5.6 获取分发服务列表（POST）
5.6.1 接口地址
service/list5.6.2 请求参数（Query参数）
| 字段 | 类型 | 必选 | 说明 |
|---|---|---|---|
| type | string | 服务类型（见ServiceEnum） | |
| key | string | 关键词 | |
| page | number | 是 | 页数 |
| pageSize | number | 是 | 每页条数 |
5.6.2 请求示例
http://127.0.0.1:42231/api/v1/service/list?key=54fd75dd-df0c-4e8d-8179-3fe91cf8280a&
timestamp=1768368398843&sign=99949A6122970DE18192A396EABAC326&type=Vector&keyword&page=1&pageSize=15.6.3 响应参数
| 字段 | 类型 | 必选 | 说明 |
|---|---|---|---|
| list | object[] | 服务对象数组 | |
| total | number |
5.6.4 响应示例
{
"success": true,
"data": {
"list": [
{
"id": "ol8e0iig9du8",
"_id_": "ol8e0iig9du8",
"name": "测试api发矢量服务",
"type": "Vector",
"createAt": 1768548714179,
"updateAt": 1768548714179,
"isActive": true,
"readyInfo": {
"status": "ready"
},
"protocols": [
{
"type": "WFS",
"versions": [
"2.0.0"
],
"enable": true,
"settings": {}
},
{
"type": "WMS",
"versions": [
"1.1.1"
],
"enable": true,
"settings": {}
},
{
"type": "WMTS",
"versions": [
"1.0.0"
],
"enable": true,
"settings": {
"tileMatrixSetsControl": [
{
"id": "9222tj0cceil",
"name": "EPSG:4326",
"enableLimitZoomLevel": true,
"publicZoomLevel": [
0,
21
],
"enableCache": true,
"cacheZoomLevel": [
0,
21
]
},
{
"id": "zocdr2dw8dlz",
"name": "EPSG:3857",
"enableLimitZoomLevel": true,
"publicZoomLevel": [
0,
24
],
"enableCache": true,
"cacheZoomLevel": [
0,
24
]
}
]
}
},
{
"type": "MVT",
"versions": [
"2.1"
],
"enable": true,
"settings": {}
}
],
"metadata": {
"originSrs": "EPSG:4326",
"originSrsBounds": [
119.9392247200012,
26.59931051558265,
120.05,
26.7
],
"lngLatBounds": [
119.9392247200012,
26.59931051558265,
120.04999999999998,
26.7
]
},
"sourceType": "GeoJSON",
"connectionOptions": {
"type": "File",
"dataPath": "C:/Users/admin/Desktop/data/geojson/test1.geojson"
},
"handlerOptions": {},
"gstyle": {
"id": "qeaou2v3eveh",
"name": "boundary_lines",
"format": "SLD",
"dataSource": "Content",
"isDefault": true,
"createAt": 1757904080085,
"updateAt": "2025-10-22T08:26:59.108Z"
},
"workspace": {
"id": "g4vmgebdpj12",
"name": "Default Workspace",
"nickName": "默认工作空间",
"isDefault": true,
"createAt": 1757645552702,
"updateAt": "2025-09-12T03:00:26.828Z"
},
"isRewriteFile": false,
"sourceOptions": {},
"tileMatrixSets": [
{
"id": "9222tj0cceil",
"key": "EPSG:4326",
"name": "EPSG:4326",
"crs": "EPSG:4326",
"bounds": [
-180,
-90,
180,
90
],
"tileWidth": 256,
"tileHeight": 256,
"metersPerUnit": 111319.49079327358,
"tileMatrixs": [
{
"name": "0",
"matrixWidth": 2,
"matrixHeight": 1,
"pixelSize": 0.703125,
"scaleDenominator": 279541132.0143589
},
{
"name": "1",
"matrixWidth": 4,
"matrixHeight": 2,
"pixelSize": 0.3515625,
"scaleDenominator": 139770566.00717944
},
{
"name": "2",
"matrixWidth": 8,
"matrixHeight": 4,
"pixelSize": 0.17578125,
"scaleDenominator": 69885283.00358972
},
{
"name": "3",
"matrixWidth": 16,
"matrixHeight": 8,
"pixelSize": 0.087890625,
"scaleDenominator": 34942641.50179486
},
{
"name": "4",
"matrixWidth": 32,
"matrixHeight": 16,
"pixelSize": 0.0439453125,
"scaleDenominator": 17471320.75089743
},
{
"name": "5",
"matrixWidth": 64,
"matrixHeight": 32,
"pixelSize": 0.02197265625,
"scaleDenominator": 8735660.375448715
},
{
"name": "6",
"matrixWidth": 128,
"matrixHeight": 64,
"pixelSize": 0.010986328125,
"scaleDenominator": 4367830.1877243575
},
{
"name": "7",
"matrixWidth": 256,
"matrixHeight": 128,
"pixelSize": 0.0054931640625,
"scaleDenominator": 2183915.0938621787
},
{
"name": "8",
"matrixWidth": 512,
"matrixHeight": 256,
"pixelSize": 0.00274658203125,
"scaleDenominator": 1091957.5469310894
},
{
"name": "9",
"matrixWidth": 1024,
"matrixHeight": 512,
"pixelSize": 0.001373291015625,
"scaleDenominator": 545978.7734655447
},
{
"name": "10",
"matrixWidth": 2048,
"matrixHeight": 1024,
"pixelSize": 0.0006866455078125,
"scaleDenominator": 272989.38673277234
},
{
"name": "11",
"matrixWidth": 4096,
"matrixHeight": 2048,
"pixelSize": 0.00034332275390625,
"scaleDenominator": 136494.69336638617
},
{
"name": "12",
"matrixWidth": 8192,
"matrixHeight": 4096,
"pixelSize": 0.000171661376953125,
"scaleDenominator": 68247.34668319309
},
{
"name": "13",
"matrixWidth": 16384,
"matrixHeight": 8192,
"pixelSize": 0.0000858306884765625,
"scaleDenominator": 34123.67334159654
},
{
"name": "14",
"matrixWidth": 32768,
"matrixHeight": 16384,
"pixelSize": 0.00004291534423828125,
"scaleDenominator": 17061.83667079827
},
{
"name": "15",
"matrixWidth": 65536,
"matrixHeight": 32768,
"pixelSize": 0.000021457672119140625,
"scaleDenominator": 8530.918335399136
},
{
"name": "16",
"matrixWidth": 131072,
"matrixHeight": 65536,
"pixelSize": 0.000010728836059570312,
"scaleDenominator": 4265.459167699568
},
{
"name": "17",
"matrixWidth": 262144,
"matrixHeight": 131072,
"pixelSize": 0.000005364418029785156,
"scaleDenominator": 2132.729583849784
},
{
"name": "18",
"matrixWidth": 524288,
"matrixHeight": 262144,
"pixelSize": 0.000002682209014892578,
"scaleDenominator": 1066.364791924892
},
{
"name": "19",
"matrixWidth": 1048576,
"matrixHeight": 524288,
"pixelSize": 0.000001341104507446289,
"scaleDenominator": 533.182395962446
},
{
"name": "20",
"matrixWidth": 2097152,
"matrixHeight": 1048576,
"pixelSize": 6.705522537231445e-7,
"scaleDenominator": 266.591197981223
},
{
"name": "21",
"matrixWidth": 4194304,
"matrixHeight": 2097152,
"pixelSize": 3.3527612686157227e-7,
"scaleDenominator": 133.2955989906115
}
],
"editable": false,
"createAt": 1766561117502,
"updateAt": 1766561117502
},
{
"id": "zocdr2dw8dlz",
"key": "EPSG:3857",
"name": "EPSG:3857",
"crs": "EPSG:3857",
"bounds": [
-20037508.34,
-20037508.34,
20037508.34,
20037508.34
],
"tileWidth": 256,
"tileHeight": 256,
"metersPerUnit": 1,
"tileMatrixs": [
{
"name": "0",
"matrixWidth": 1,
"matrixHeight": 1,
"pixelSize": 156543.03392804076,
"scaleDenominator": 559082264.028717
},
{
"name": "1",
"matrixWidth": 2,
"matrixHeight": 2,
"pixelSize": 78271.51696402022,
"scaleDenominator": 279541132.014358
},
{
"name": "2",
"matrixWidth": 4,
"matrixHeight": 4,
"pixelSize": 39135.75848201011,
"scaleDenominator": 139770566.007179
},
{
"name": "3",
"matrixWidth": 8,
"matrixHeight": 8,
"pixelSize": 19567.879241005117,
"scaleDenominator": 69885283.0035897
},
{
"name": "4",
"matrixWidth": 16,
"matrixHeight": 16,
"pixelSize": 9783.939620502542,
"scaleDenominator": 34942641.5017948
},
{
"name": "5",
"matrixWidth": 32,
"matrixHeight": 32,
"pixelSize": 4891.969810251271,
"scaleDenominator": 17471320.7508974
},
{
"name": "6",
"matrixWidth": 64,
"matrixHeight": 64,
"pixelSize": 2445.9849051256383,
"scaleDenominator": 8735660.37544871
},
{
"name": "7",
"matrixWidth": 128,
"matrixHeight": 128,
"pixelSize": 1222.9924525628178,
"scaleDenominator": 4367830.18772435
},
{
"name": "8",
"matrixWidth": 256,
"matrixHeight": 256,
"pixelSize": 611.4962262814075,
"scaleDenominator": 2183915.09386217
},
{
"name": "9",
"matrixWidth": 512,
"matrixHeight": 512,
"pixelSize": 305.7481131407024,
"scaleDenominator": 1091957.54693108
},
{
"name": "10",
"matrixWidth": 1024,
"matrixHeight": 1024,
"pixelSize": 152.8740565703523,
"scaleDenominator": 545978.773465544
},
{
"name": "11",
"matrixWidth": 2048,
"matrixHeight": 2048,
"pixelSize": 76.43702828517615,
"scaleDenominator": 272989.386732772
},
{
"name": "12",
"matrixWidth": 4096,
"matrixHeight": 4096,
"pixelSize": 38.21851414258808,
"scaleDenominator": 136494.693366386
},
{
"name": "13",
"matrixWidth": 8192,
"matrixHeight": 8192,
"pixelSize": 19.10925707129404,
"scaleDenominator": 68247.346683193
},
{
"name": "14",
"matrixWidth": 16384,
"matrixHeight": 16384,
"pixelSize": 9.55462853564699,
"scaleDenominator": 34123.6733415964
},
{
"name": "15",
"matrixWidth": 32768,
"matrixHeight": 32768,
"pixelSize": 4.777314267823495,
"scaleDenominator": 17061.8366707982
},
{
"name": "16",
"matrixWidth": 65536,
"matrixHeight": 65536,
"pixelSize": 2.388657133911756,
"scaleDenominator": 8530.91833539913
},
{
"name": "17",
"matrixWidth": 131072,
"matrixHeight": 131072,
"pixelSize": 1.1943285669558765,
"scaleDenominator": 4265.45916769956
},
{
"name": "18",
"matrixWidth": 262144,
"matrixHeight": 262144,
"pixelSize": 0.5971642834779383,
"scaleDenominator": 2132.72958384978
},
{
"name": "19",
"matrixWidth": 524288,
"matrixHeight": 524288,
"pixelSize": 0.29858214173896913,
"scaleDenominator": 1066.36479192489
},
{
"name": "20",
"matrixWidth": 1048576,
"matrixHeight": 1048576,
"pixelSize": 0.14929107086948457,
"scaleDenominator": 533.182395962445
},
{
"name": "21",
"matrixWidth": 2097152,
"matrixHeight": 2097152,
"pixelSize": 0.07464553543474216,
"scaleDenominator": 266.591197981222
},
{
"name": "22",
"matrixWidth": 4194304,
"matrixHeight": 4194304,
"pixelSize": 0.03732276771737108,
"scaleDenominator": 133.295598990611
},
{
"name": "23",
"matrixWidth": 8388608,
"matrixHeight": 8388608,
"pixelSize": 0.018661383858685567,
"scaleDenominator": 66.6477994953056
},
{
"name": "24",
"matrixWidth": 16777216,
"matrixHeight": 16777216,
"pixelSize": 0.009330691929342784,
"scaleDenominator": 33.3238997476528
}
],
"editable": false,
"createAt": 1766561117309,
"updateAt": 1766561117309
}
]
}
],
"total": 24
},
"msg": "请求成功"
}5.7 获取服务地址（GET）
5.7.1 接口地址
service/url/{id}5.7.2 请求参数（Query）
| 字段 | 类型 | 必选 | 说明 |
|---|---|---|---|
| protocol | string | 是 | 协议类型（见ServiceProtocolEnum） |
5.7.3 响应参数
| 字段 | 类型 | 必选 | 说明 |
|---|---|---|---|
| url | string | 是 |
6. 数据模型
6.1 服务
6.1.1 ServiceEnum（服务类型枚举）
| 值 | 说明 |
|---|---|
| ThreeDTiles | 3DTiles |
| Terrain | 地形 |
| Image | 2d栅格影像 |
| Vector | 矢量 |
| Assets | 其它资源 |
6.2 服务数据源
62.1 ServiceDataSourceEnum（服务数据源类型枚举）
| 值 | 说明 |
|---|---|
| File | 文件 |
| Database | 数据库 |
| Remote | 其它服务 |
| AssetsDir | 资源文件夹 |
6.2.2 各类服务数据源连接参数
6.2.2.1 文件类
| 字段 | 类型 | 必选 | 说明 |
|---|---|---|---|
| type | string | 是 | "File" |
| dataPath | string | 是 | 文件地址 一、2d栅格影像服务支持 (1)栅格影像文件(.tiff、.tif) (2)预切片文件(.json、.gbp) 二、2d矢量服务 (1)矢量文件(.json、.geojson、.shp、.gpkg、.kml、.gml、.dwg、.dxf) 三、3dtiles服务 (1).json、.gbp 四、地形服务 (1).json、.gbp |
6.2.2.2 数据库
| 字段 | 类型 | 必选 | 说明 |
|---|---|---|---|
| type | string | 是 | "Database" |
| dbType | string | 是 | "PostGIS" |
| host | string | 是 | |
| port | string | 是 | |
| user | string | 是 | |
| password | string | 是 | |
| database | string | 是 | |
| schema | string | 是 | 如"public" |
6.2.2.3 其他服务
| 字段 | 类型 | 必选 | 说明 |
|---|---|---|---|
| type | string | 是 | "Remote" |
| cache | boolean | ||
| protocolType | ServiceProtocolEnum | 是 | 协议类型 |
| remoteURL | string | 是 | 服务地址 |
6.2.2.4 资源数据源
| 字段 | 类型 | 必选 | 说明 |
|---|---|---|---|
| type | string | 是 | "AssetsDir" |
| dataPath | string | 是 | |
| mimeType | string | ||
| assetsAddType | string | 是 | "addFilePath" | "addFileContent" |
6.2.3 各类数据源额外参数
6.2.3.1 数据库数据源（"Database"）
| 字段 | 类型 | 必选 | 说明 |
|---|---|---|---|
| name | string | 是 | 表名 |
6.2.3.2 远程服务数据源（"Remote"）
| 字段 | 类型 | 必选 | 说明 |
|---|---|---|---|
| styleName | string | 仅WMS协议 | |
| tileMatrixSetID | string | 仅WMTS协议 |
6.3 服务协议
6.3.1 ServiceProtocolEnum（服务协议类型枚举）
| 值 | 说明 |
|---|---|
| XYZ | |
| WFS | |
| WMTS | |
| WMS | |
| MVT | |
| Assets | |
| 3DTiles | |
| Terrain |
6.3.2 协议配置对象
| 字段 | 类型 | 必选 | 说明 |
|---|---|---|---|
| id | string | 是 | 服务id |
| versions | string[] | 允许的协议版本（具体看下方的各协议可选版本） | |
| enable | boolean | 是 | 是否启用 |
| settings | object | 协议配置参数（具体看各协议配置参数） |
6.3.3 各协议可选版本
| 协议 | 版本 |
|---|---|
| 3DTiles | "1.0" | "1.1" |
| WMS | "1.1.1" |
| WMTS | "1.0.0" |
| WFS | "2.0.0" |
| MVT | "2.1" |
6.3.4 各协议配置参数
6.3.4.1 WMTS
| 字段 | 类型 | 必选 | 说明 |
|---|---|---|---|
| tileMatrixSetsControl | TileMatrixSetsControl[] |
6.3.4.1.1 TileMatrixSetsControl
| 字段 | 类型 | 必选 | 说明 |
|---|---|---|---|
| id | string | 是 | |
| name | string | 是 | |
| enableLimitZoomLevel | boolean | 是 | |
| publicZoomLevel | number[] | ||
| enableCache | boolean | ||
| cacheZoomLevel | number[] |
6.4 服务元数据
6.4.1 3DTiles（ThreeDTiles）
| 字段 | 类型 | 必选 | 说明 |
|---|---|---|---|
| upAxis | "Y" | "Z" | 向上轴，默认为"Y" |
6.4.2 地形服务（Terrain）
| 字段 | 类型 | 必选 | 说明 |
|---|---|---|---|
| east | number | ||
| north | number | ||
| west | number | ||
| south | number |
6.4.3 栅格影像（Image）
| 字段 | 类型 | 必选 | 说明 |
|---|---|---|---|
| originSrs | string | 坐标系 | |
| lngLatBounds | [number, number, number, number] | 经纬度边界盒[西,南,东,北] |
6.4.4 矢量服务（Vector）
| 字段 | 类型 | 必选 | 说明 |
|---|---|---|---|
| originSrs | string | SRS | |
| toSrs | string | 重投影SRS | |
| isReproj | boolean | 是否应用重投影 | |
| originSrsBounds | [number, number, number, number] | 原始边界盒[西,南,东,北] | |
| lngLatBounds | [number, number, number, number] | 经纬度边界盒[西,南,东,北] |
6.4.5 资源服务（Assets）
无
6.5 样式
6.5.1 GStyleFormat（样式格式枚举）
| 值 | 说明 |
|---|---|
| GeoStyler | |
| SLD | |
| MBStyle | Mapbox 样式格式 |
| QGISStyle | QGIS 样式格式 |
| Mapfile | |
| LYRX |
6.5.2 GStyleInline（自定义样式）
| 字段 | 类型 | 必选 | 说明 |
|---|---|---|---|
| format | GStyleFormat | 是 | |
| dataSource | "FilePath" | "Content" | 是 | |
| content | string | dataSource为"Content"时填写 | |
| filePath | string | dataSource为"Content"时填写 |
