PDS Design Review
GISBox是一站式三维 GIS 数据编辑、转换、发布平台，支持 OSGB/GEOTIFF/RVT 等多种 GIS 格式编辑，转换为 3DTiles/Terrain 等并发布。
简介
PDS（Plant Design System）Design Review 是一种主要应用于工厂设计和大型设施建设项目中的解决方案，用于利用三维模型进行设计审查。通过交互式的三维可视化，用户可以直观地检查管道、设备、结构等设计组件，从而实现干涉检查与设计错误的早期发现。
PDS Design Review 为工程师、设计师、项目经理及施工人员提供了一个可共享的可视化设计数据环境，显著提升了设计质量、降低了成本，并有助于缩短工期。
文件结构
- DGN：基于 MicroStation 的 2D/3D 设计数据格式，是 PDS 的主要文件格式。
- DRV（Design Review）：为设计审查优化的轻量级三维查看文件，从 DGN 生成。
- MDB：用于存储 PDS 中各设计组件的属性与规格，采用 Microsoft Access 数据库格式。
- ISO 文件：用于生成等轴测图的中间文件，在管道设计中常见。
- NWD/NWC（Navisworks）：可转换自 PDS 数据，用于与其他软件的集成查看。
优点
- 易于干涉检查：可视化检查复杂三维模型间的干涉，大幅减少设计阶段错误。
- 支持多部门同步审查：设计、施工、运维等不同岗位的人员可以共享同一模型进行讨论。
- 提升工作效率：查看操作直观，信息提取与评论添加简便。
- 可重复利用旧有数据：原有的 PDS 数据可以直接用于设计审查，避免重复建模。
缺点
- 高度依赖特定软件：依赖于 Intergraph（现 Hexagon）PDS 环境，与其他 3D CAD 软件的兼容性较弱。
- 操作上有学习门槛：对初学者而言，界面与功能较复杂，需一定培训上手。
- 轻量化能力有限：在处理大规模模型时，即使是 DRV 格式文件也可能较重，需较高配置的电脑支持。
应用场景
PDS Design Review 广泛应用于石化工厂、核电站、制药厂、能源设施等大型工厂建设项目中。例如，在管道设计阶段进行干涉检查、分析安全区域、评估维护便利性等。此外，该系统还可用于施工前的虚拟装配模拟、操作人员的 3D 培训等场景。在跨国项目中，PDS 也常用于远程设计审查、设计变更的可视化对比与历史记录管理，具有多种用途。
示例图

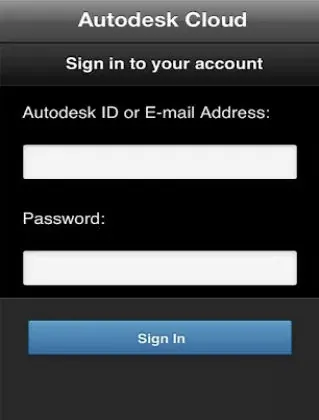

- Design Review 登录界面。
文件打开方式

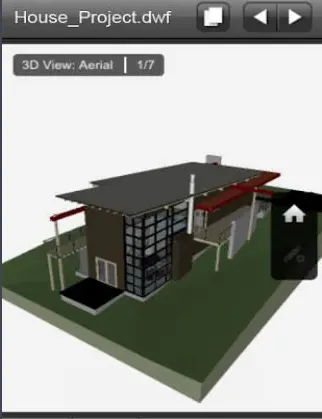

- 在 Design Review 中打开 DWF 文件。
