Revit文件和数据格式

GISBox是一站式三维 GIS 数据编辑、转换、发布平台，支持 OSGB/GEOTIFF/RVT 等多种 GIS 格式编辑，转换为 3DTiles/Terrain 等并发布。

简介

Revit 文件是使用 Revit（由 Autodesk 开发的 BIM（建筑信息模型）软件）创建的设计文件。其独特之处在于能够集成和管理建筑、结构和工程（MEP）领域使用的 3D 模型和设计信息。它广泛应用于世界各地的建筑行业，是涵盖从建筑设计到施工和维护整个生命周期的 BIM 工作流程的核心组成部分。

文件结构

.rvt：Revit 项目文件。集成并保留来自建筑、结构和 MEP 模型的 3D 信息和属性数据。
.rfa：家庭文件。单独定义的部分（组件），例如门，窗，家具等。将其加载到您的项目中并使用它。
.rte：模板文件。用作开始新项目时的初始设置。
.ifc：也可以导出为行业标准格式（行业基础类）。用于与其他软件链接。

优点

通过 BIM 支持实现信息集中管理：图纸、工程量、属性信息等集成在模型内，设计变更自动反映在整个系统中。
先进的 3D 可视化：可以以逼真的方式可视化已完成的建筑图像，从而更容易与利益相关者分享设计意图。
图纸与模型集成：所有平面图、立面图、剖面图等二维图纸均由三维模型生成，确保始终保持一致。
与其他软件的互操作性：可以导出为 IFC、DWG、OBJ 和 FBX 等其他格式，从而可以灵活地与其他设计和施工软件集成。

缺点

数据容量大：由于包含大量高级三维信息和属性数据，文件大小较大，对 PC 性能要求较高。
操作学习需要时间：由于功能较多，对于初学者来说掌握起来比较困难，需要较高的学习成本。
软件成本高：Revit 是付费专业工具，实施和维护成本可能很高。

应用场景

Revit 文件贯穿于整个 BIM 过程，从设计、建造到维护建筑物。特别是在设计阶段，可以集成进行建筑设计、结构和设备的建模，从而有效地反映设计变更并进行干涉检查。在施工阶段，它用于工程量计算和施工模拟，在维护阶段，它也是集中管理设施生命周期信息的有效工具。在城市发展和智慧城市等大型项目中，Revit 模型可以链接到 GIS 和其他可视化平台，进行高级空间分析和决策支持。

示例图

Revit 文件。

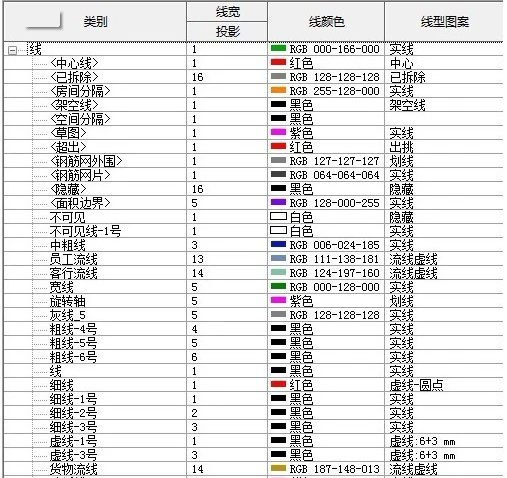

rte 样板参数文件示例。

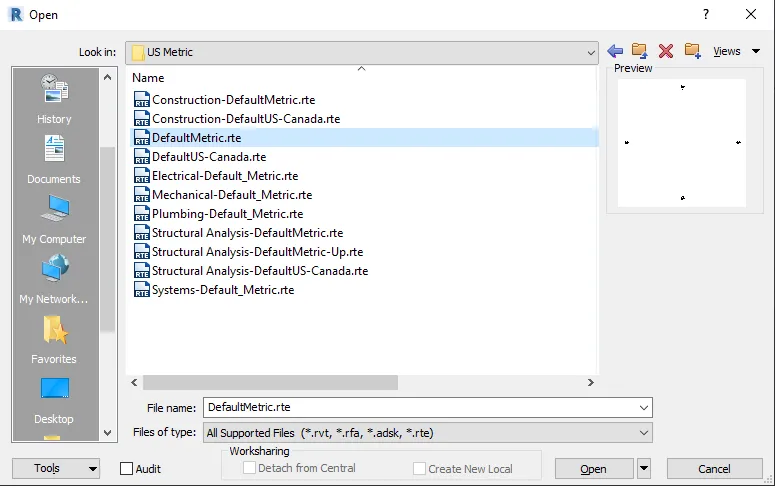

文件打开方式

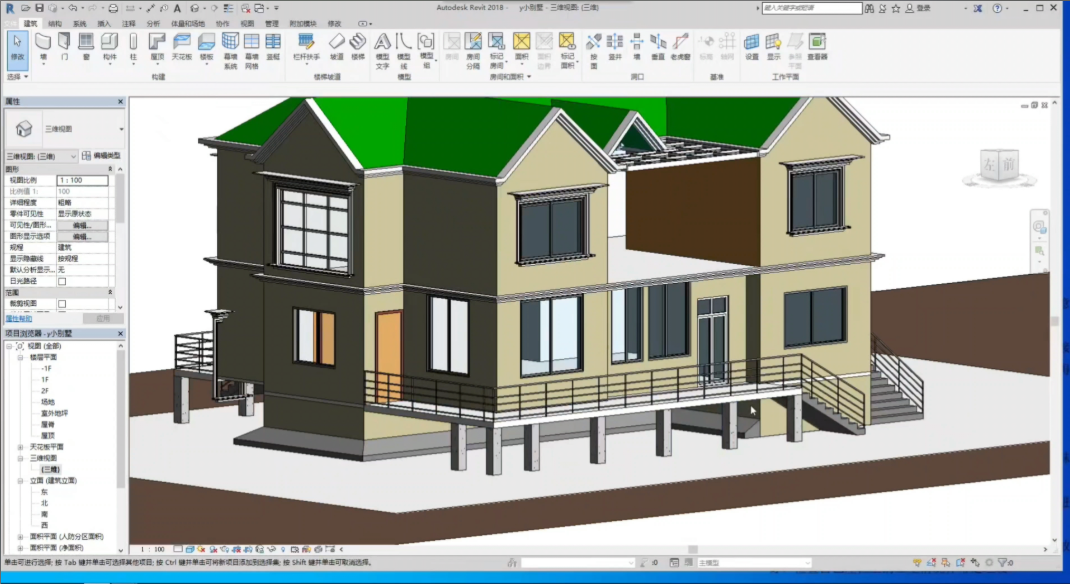

【Revit】小别墅的绘制。

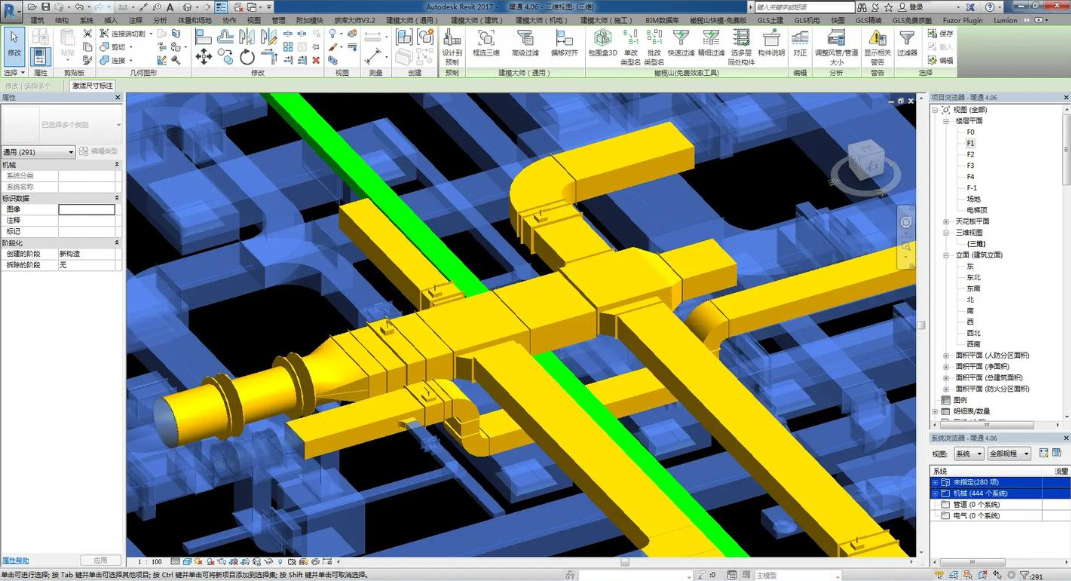

使用 revit 做机电管综。
