简介
Autodesk Navisworks 是一款由 Autodesk 开发的 BIM 集成评审软件。它的特点是能够集成、验证和模拟多个 3D 模型（Revit、AutoCAD、Civil 3D 等），适用于建筑、土木工程和工厂设计等领域。
Navisworks 是行业标准工具之一，可用于设计和施工项目中的干涉检查（碰撞检测）、施工进度 (4D) 模拟、模型评审等。
文件结构
Navisworks 支持多种格式，其中最重要的包括：
- NWF / NWD / NWC：Navisworks 专有格式（用于保存、共享和缓存）
- RVT (Revit)：BIM 设计数据
- DWG (AutoCAD)：二维/三维 CAD 数据
- IFC：开放式 BIM 国际标准
- FBX / OBJ：三维模型格式
- DGN (MicroStation)：土木工程和建筑格式
优点
- 模型集成功能：将使用多种软件创建的 BIM 数据和 CAD 数据集成并显示在单一空间中。

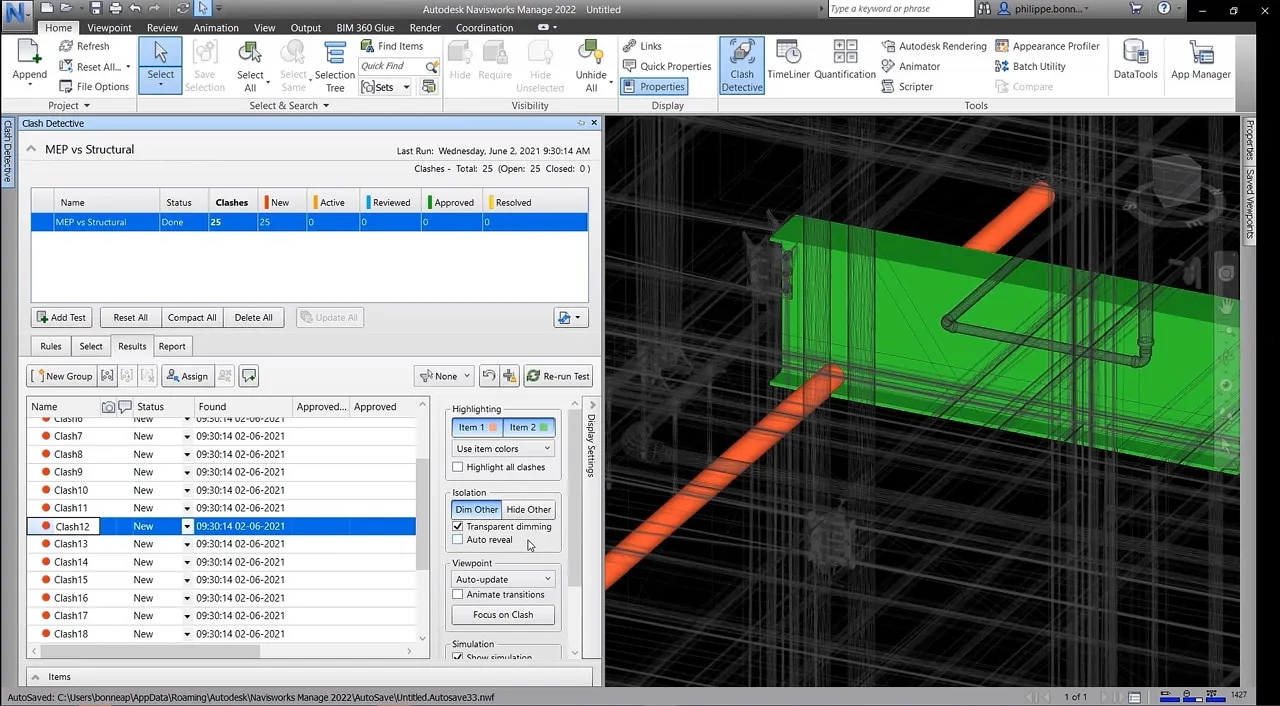

- 干涉检查（碰撞检测）：自动检测与结构、设备、管道等的干涉，减少设计阶段的问题。
- 4D 施工模拟：通过链接流程（进度表）和 3D 模型，实现可视化进度管理。
- 审阅和标记：改善团队内部沟通。丰富的注释和标记功能。
- 轻量显示和高速处理：即使处理大型模型，也可作为查看器流畅运行。
缺点
- 编辑功能有限：Navisworks 仅供查看和审阅，无法对模型进行详细编辑（编辑必须在 Revit 等软件中进行）。
- 注意 IFC 兼容性：部分 IFC 属性加载不正确，与开放式 BIM 的互操作性有限。
- 许可证成本高昂：Navisworks Manage 等高端版本价格相对较高，难以引入小型项目。
- 界面不完善：技术术语和部分 UI 符号仍为英文，这对初学者来说是一个不小的挑战。
应用场景
Navisworks 作为 BIM 应用的核心，广泛应用于建筑、土木工程、工厂和基础设施领域，具体应用场景如下：
在设计阶段，Navisworks 将结构、设备和设计模型集成，以检查设计的一致性和干扰，从而避免施工阶段的返工和问题。在施工阶段，Navisworks 通过 4D 仿真进行流程管理，与现场人员进行基于模型的会议，并与分包商进行协作，从而提高整个项目的效率。
此外，竣工后，NWD 文件将作为数字档案移交，这对于维护阶段的设备确认和翻新工作非常有用。
示例图

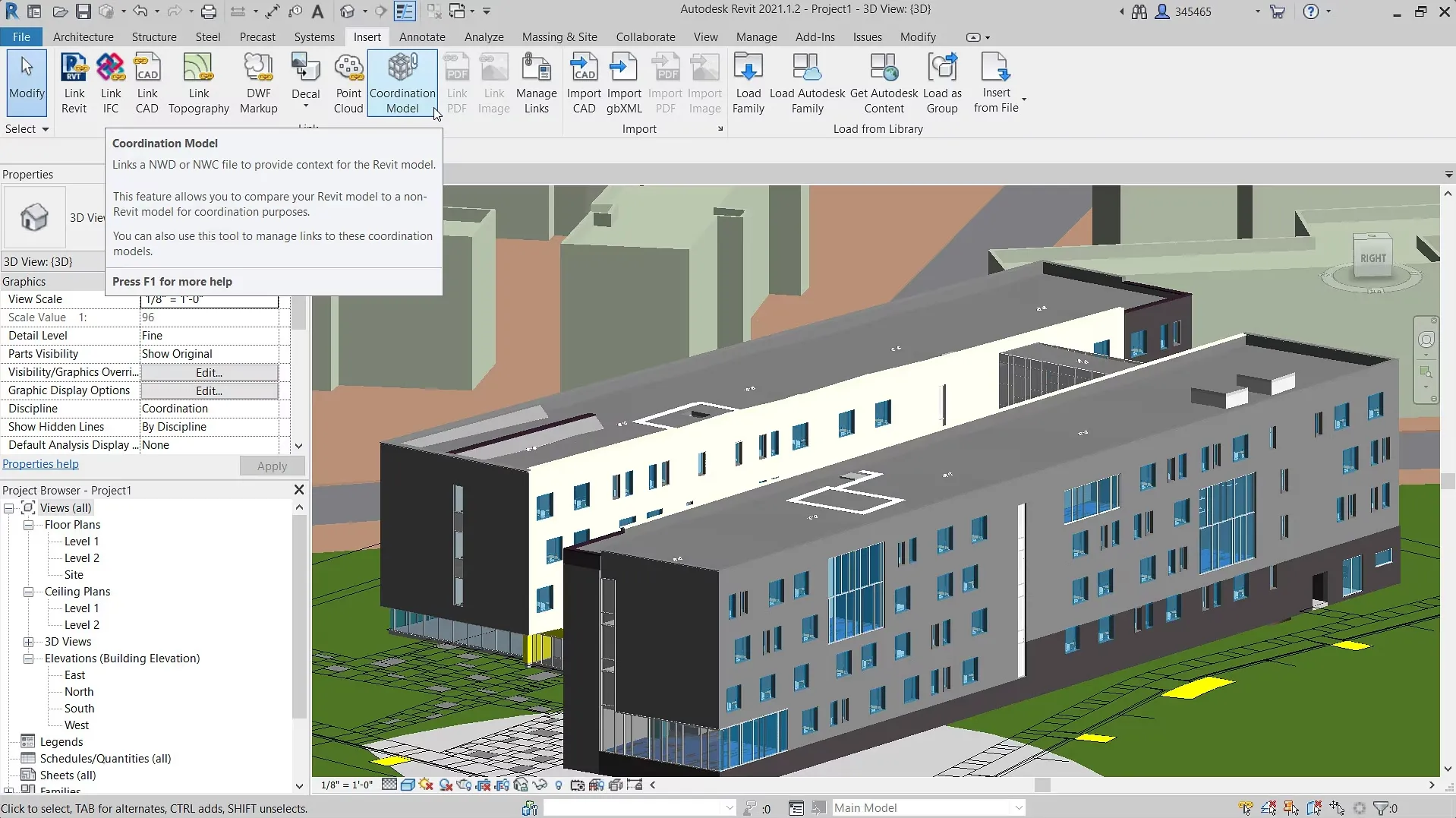

- 一个模型来集中设计和施工数据。

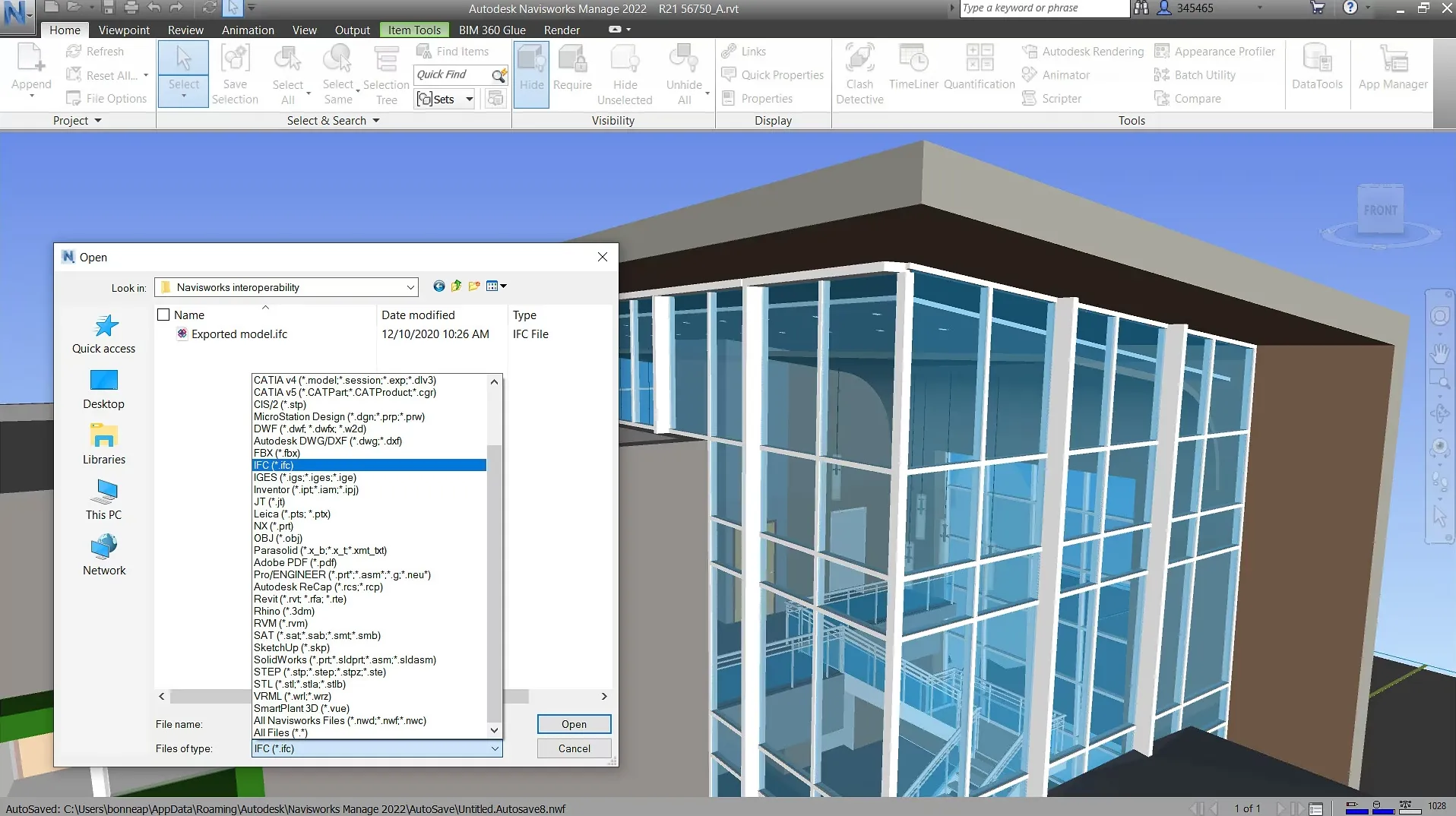

- IFC 文件导入功能。
文件打开方式
- 支持超过 60 种文件格式。
- 与 Autodesk 产品兼容。
