简介
DWF（Design Web Format）是由 Autodesk 公司开发的一种用于分发和共享设计图纸及 3D 模型的文件格式。
与 CAD 的原生格式如 DWG 或 DXF 相比，DWF 专为轻量化和安全共享而设计。
DWF 是一种以查看、注释和审阅为目的的只读格式，并不用于绘图或编辑。因此，它被广泛用于建筑、土木、机械设计等领域，用作在相关人员之间安全、高效地共享设计信息的手段。
文件结构
- 扩展名：
.dwf或.dwfx（后者是基于 XML 的新格式） - 支持的数据类型：2D 图纸、3D 模型、元数据（属性信息）
- 结构特性：
- 压缩格式（文件体积较小）
- 支持多张图纸（多页面）
- 可包含图层、视图、注释等信息
.dwfx格式基于 ZIP 结构，并采用 XML 编写
优点
- 轻量化：与 DWG 文件相比文件更小，适合通过网络或邮件传输
- 安全性高：只读格式，防止无意或恶意修改
- 可免费查看：可通过 Autodesk 的 Design Review 或 Navisworks Freedom 等工具免费查看
- 支持多图纸：可将多个图纸页面打包成一个 DWF 文件
- 保持元数据：可查看模型或图纸中包含的材料、尺寸等属性信息
缺点
- 无法编辑：仅供查看，不适合在 CAD 中直接编辑
- 兼容性有限：非 Autodesk 软件可能无法完整支持 DWF 格式
- 无法保留设计历史：DWF 仅为输出格式，不记录设计过程
- 需转换文件：需从 DWG、Revit 等原始格式导出为 DWF
应用场景
DWF 主要用于设计图纸和模型的审阅和审批流程。例如，在建筑设计的初期阶段，可向客户展示图纸，或在项目评审会议中供团队成员审查。
由于该格式不可编辑，因此可确保信息一致性，并能通过添加批注或标记来提供反馈。
此外，DWF 文件可通过云端或内部网络轻松共享，加快团队内外的信息传递速度。特别适用于建筑、土木、制造业等经常需要图纸审阅的行业。
示例图

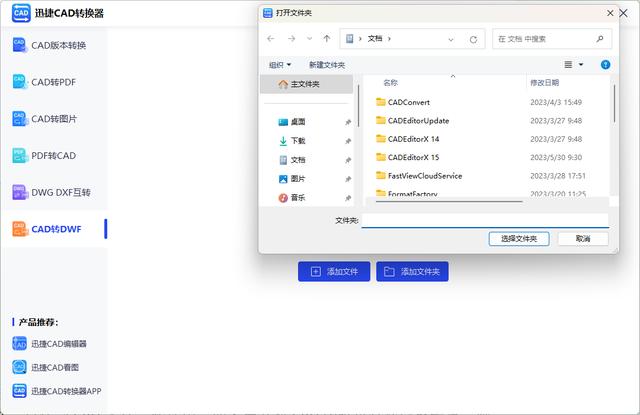

- 将 cad 文件转换为 dwf 文件。

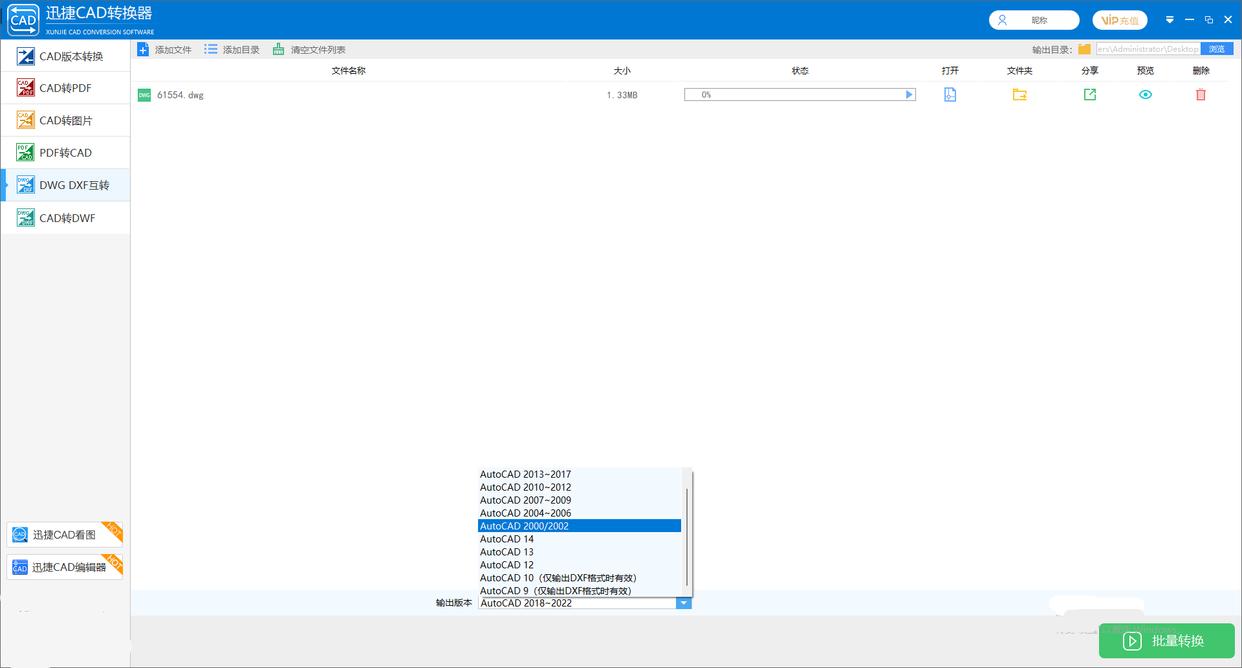

- dwf 文件转换成 dwg 格式。
文件打开方式

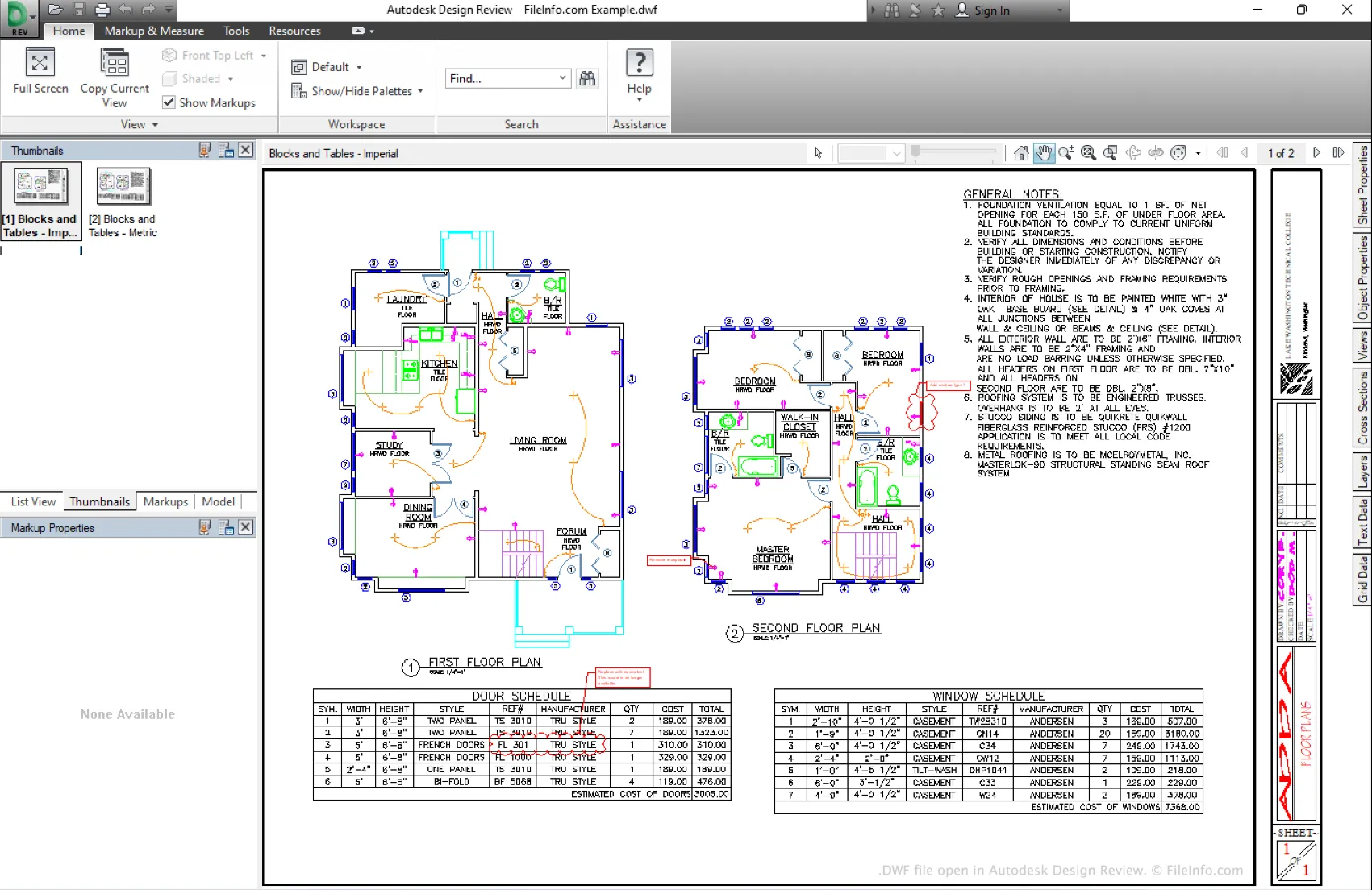

- 使用 Autodesk Design Review 打开 DWF 文件即可查看。

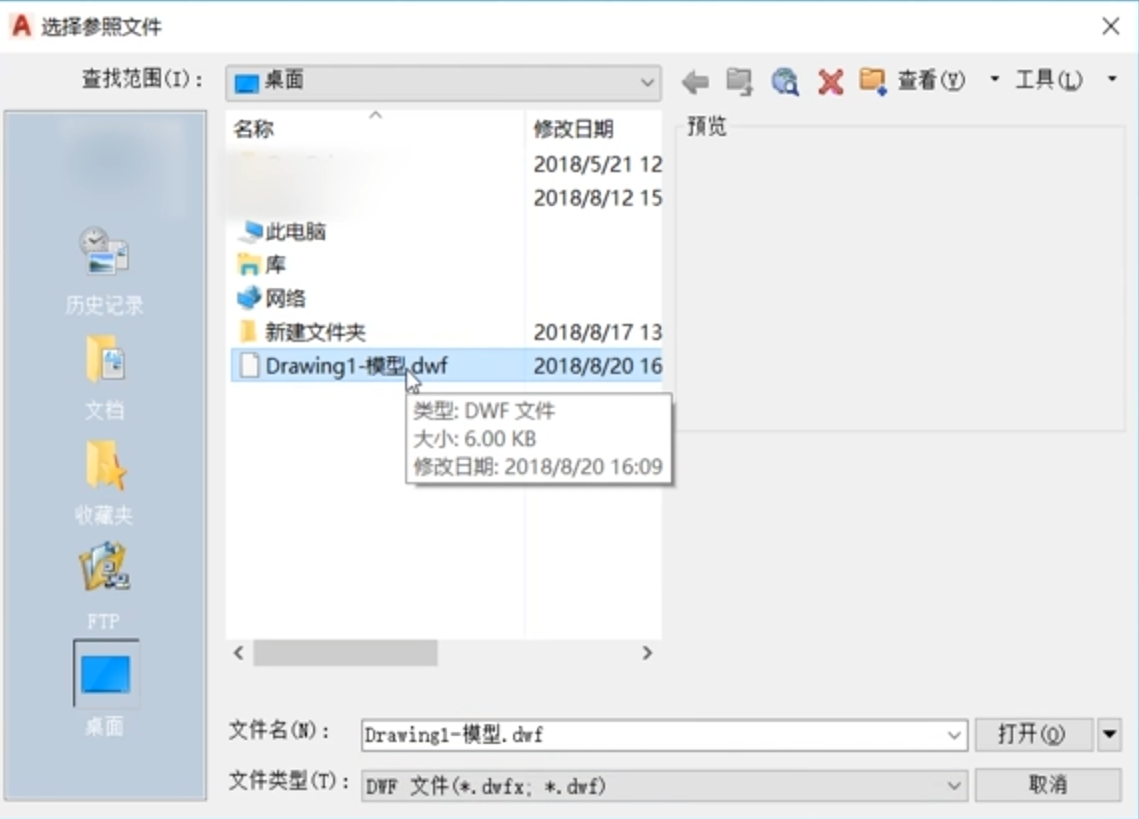

- 在 CAD 中打开 DWF 文件。
