简介
IGES（初始图形交换规范） 是一种中间文件格式，主要用于 CAD（计算机辅助设计）系统之间交换图纸和三维模型等几何数据。该标准于 1980 年由美国国家标准协会（ANSI）制定，目的是确保不同 CAD 软件之间的数据兼容性。它被广泛应用于制造业和机械设计行业，用作供应商之间共享和复用零件或结构设计数据的标准格式。
文件结构
IGES 文件基本上是 ASCII 文本格式，包含以下五个部分：
- 开始部分（Start Section）
- 包含文件创建者和所使用 CAD 系统的信息等注释内容。
- 全局部分（Global Section）
- 包括单位（如毫米、英寸）、创建日期、格式版本等信息。
- 目录条目部分（Directory Entry Section）
- 提供实体的概要信息（类型、属性、层级信息等）。
- 参数数据部分（Parameter Data Section）
- 包含实际的形状、尺寸、几何数据的详细信息。
- 结束部分（Terminate Section）
- 表示文件的结束。
优点
- 高度兼容性：可以被大多数 CAD 软件读取和写入。
- 开放规范：规范是公开的，便于开发人员实现。
- 多年使用的经验：自 1980 年代起广泛使用，可靠性高。
- 支持多种数据形式：可处理 2D、3D、注释等多种实体类型。
缺点
- 不适用于实体建模：作为中间文件主要处理曲面数据，对于实体（Solid）信息的完整性较差。
- 格式陈旧：相较于 STEP 或基于 XML 的新格式，显得有些过时。
- 互操作性问题：不同 CAD 软件之间的转换可能存在形状变形或属性丢失等问题。
- 文件体积容易变大：数据结构冗余，导致文件较大。
应用场景
IGES 格式主要应用于制造业，特别是在机械与汽车设计领域。当使用不同 CAD 系统的公司需要交换产品设计数据时，IGES 因其较高的兼容性，成为了设计交流的“通用语言”。此外，在 3D 打印的初期阶段，用于与外部共享设计数据时也常采用 IGES 格式。在将旧 CAD 系统中的设计资产迁移到新系统时，IGES 也是理想的过渡格式。IGES 还常用于 CAE（计算机辅助工程分析）或 CAM（计算机辅助制造）领域，作为连接设计、分析和加工之间的数据桥梁，确保整个流程中的数据流畅传递。
示例图

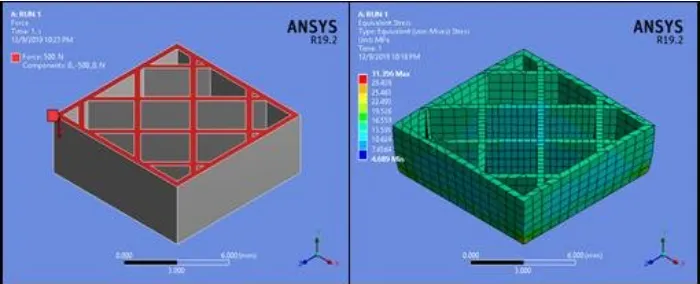

- 将零件转换为 IGES 格式后进行网格生成的示意。

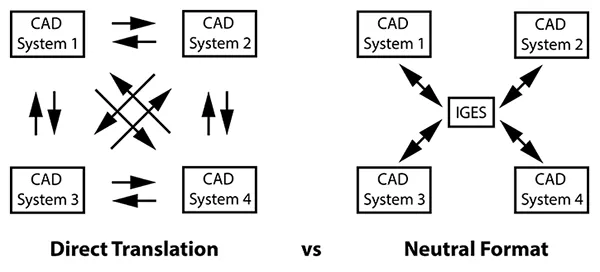

- 与使用如 IGES 或 STEP 等中立格式相比，直接转换（无中间格式）给用户带来的负担更大。
文件打开方式

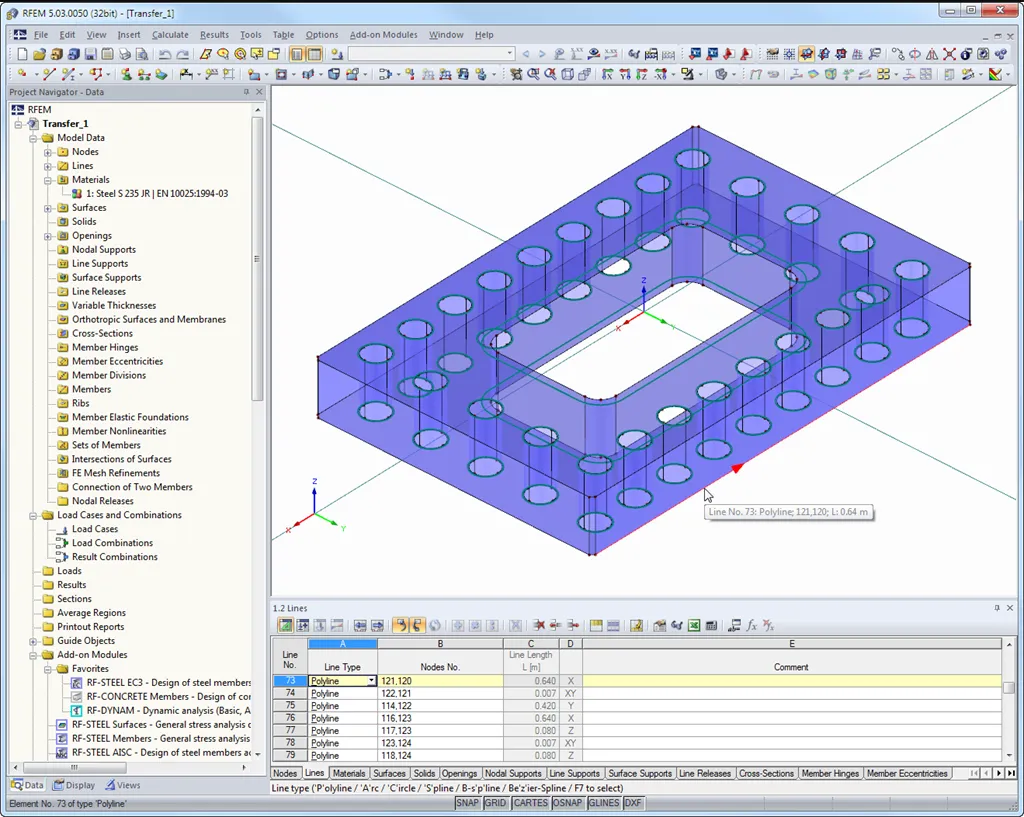

- 可使用兼容的 CAD 软件打开和查看 IGES 文件。
