Space Oblique Mercator Projection（空间斜轴墨卡托投影）
2026年03月14日 09:08
GISBox是一站式三维 GIS 数据编辑、转换、发布平台，支持 OSGB/GEOTIFF/RVT 等多种 GIS 格式编辑，转换为 3DTiles/Terrain 等并发布。
简介
Space Oblique Mercator Projection（空间斜轴墨卡托投影）是一种专为卫星遥感数据设计的斜轴伪圆柱投影，由John Parr Snyder于1977年提出。其圆柱中心轴垂直于卫星轨道平面，通过引入时间参数补偿地球自转对动态扫描影像的影响，有效减少了变形，特别适用于近极地太阳同步轨道卫星（如陆地卫星）的影像投影变换，是遥感影像几何校正中的关键技术之一。
投影概览
Space Oblique Mercator Projection（空间斜轴墨卡托投影）的投影面为与卫星轨道平面垂直的圆柱，通过引入时间参数补偿地球自转对扫描影像的几何变形，使卫星地面轨迹在投影中呈直线且无变形，扫描线与轨迹垂直，从而建立影像数据与地图投影的直接变换关系，特别适用于近极地太阳同步轨道卫星的多光谱扫描影像几何校正。
优点
- 动态补偿地球自转影响：该投影通过引入时间参数，使圆柱面沿中心轴滑动，精确补偿地球自转对卫星动态扫描影像的偏斜问题。这一特性使其成为近极地太阳同步轨道卫星（如陆地卫星）影像几何校正的核心技术，有效解决了传统静态投影中因地球旋转导致的影像变形问题。
- 高精度保持局部区域特性：在卫星探测范围内，形状变形率可低至百万分之几，面积变化率小于0.02%，比例沿地面航迹方向真实度高达99.99%。
- 专为动态遥感设计：作为第一种考虑地球与轨道卫星相对运动的投影，它直接关联卫星影像与地面平面坐标系，支持连续制图需求。
- 变形控制优于传统投影：在同等条件下，其变形量显著小于其他静态投影系统，尤其适用于沿卫星轨道方向伸展的狭窄区域地图制图。
缺点
- 相邻轨道匹配需额外处理：由于投影面与卫星轨道平面垂直，相邻轨道的影像需经过复杂变换才能实现无缝拼接。这一局限性增加了多轨道影像联合处理的难度，尤其在跨轨道区域可能产生几何错位。
- 数学模型复杂度高：其投影公式涉及时间参数和动态补偿机制，计算复杂度远高于传统投影。
- 应用场景高度专业化：该投影专为近极地太阳同步轨道卫星设计，适用范围局限于动态遥感影像处理。对于非卫星遥感数据或低轨道卫星，其优势无法充分发挥，限制了其通用性。
- 参数依赖性强：投影精度高度依赖卫星轨道参数（如轨道号、扫描角度等）和时间参数的准确性。若参数输入存在误差，可能导致投影结果出现系统性偏差，需严格校准输入数据。
应用场景
Space Oblique Mercator Projection（空间斜轴墨卡托投影）主要应用于近极地太阳同步轨道卫星的遥感影像几何校正，如陆地卫星（Landsat）的多光谱扫描影像处理，通过动态补偿地球自转与卫星轨道运动的相对影响，实现影像与地面坐标的精确匹配；同时支持连续区域制图需求，尤其适用于沿轨道方向延伸的狭长地带（如海岸线、河流流域）的高精度地图编制，是遥感领域中兼顾动态扫描特性与几何保真要求的核心投影方法。
示例图
1. 墨卡托投影。

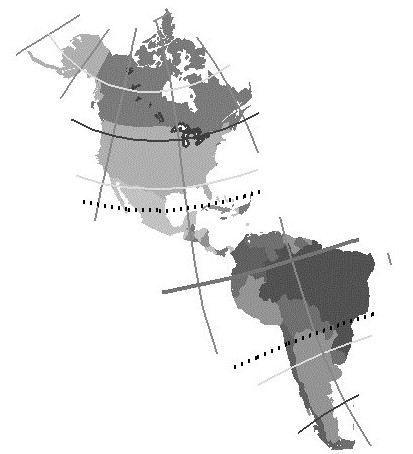

2. 斜轴墨卡托投影。
