Oblique Mercator Projection（斜轴墨卡托投影）
2026年02月10日 09:56
GISBox是一站式三维GIS数据编辑、转换、发布平台，支持OSGB/GEOTIFF/RVT 等多种GIS格式编辑，转换为3DTiles/Terrain等并发布。
简介
Oblique Mercator Projection（斜轴墨卡托投影）是一种等角圆柱投影，其圆柱轴线不与地球赤道或极轴对齐，而是倾斜于地球自转轴，以适应沿斜向延伸区域（如阿拉斯加狭地、瑞士、马达加斯加或婆罗洲）的地图绘制需求，该投影能保持局部形状与角度不变形，且沿中心线的距离比例精确，但经线与纬线多为复杂曲线，仅两条相隔180度的经线呈直线，常用于高精度大比例尺地图系统。
投影概览
Oblique Mercator Projection（斜轴墨卡托投影）是一种等角圆柱投影，其圆柱轴线倾斜于地球自转轴，而非与赤道或极轴平行，从而使得投影面与目标区域的走向（如狭长地带）对齐，该投影在中心线上保持距离比例精确且局部角度不变形，适用于阿拉斯加、瑞士、马达加斯加等南北或斜向延伸的区域，其经线与纬线多为复杂曲线，仅两条相对的经线呈直线，是高精度大比例尺地图系统（如ArcGIS洪特尼斜轴墨卡托变体）的核心投影方法。
优点
- 等角特性：保持局部形状与角度不变形，适用于需要精确方向与轮廓表达的场景，如航海、航空及高精度工程测量。
- 中心线比例精确：沿预设的斜向中心线（如阿拉斯加狭地、沪杭高铁轴线）距离无变形，显著优于横轴墨卡托投影在东西向长距离区域的分带处理需求。
- 遥感影像适配性强：在陆地卫星（Landsat）影像处理中，空间斜轴墨卡托投影（SOM）可将扫描数据畸变控制在0.5像素内，几何校正误差较传统模型降低40%以上。
- 统一平面坐标系：在跨带区域（如东西向高速铁路）中，可避免多投影带切换带来的坐标不连续问题，提升设计与施工精度。
缺点
- 经纬线为复杂曲线：除两条相隔180°的经线外，其余经纬线均为非直线，导致地图读图与量测难度增加。
- 变形集中于中心线两侧：远离中心线的区域面积与距离变形显著加剧，不适用于大范围或全球地图。
- 计算复杂度高：需定义中心点经纬度、方位角或极点坐标等多参数，算法实现与参数优化远复杂于正轴或横轴墨卡托投影。
- 非完全等角：空间斜轴墨卡托投影（SOM）虽为首个引入时间因子的卫星影像投影，但其并非严格意义上的等角投影，存在微小尺度误差。
应用场景
Oblique Mercator Projection（斜轴墨卡托投影）广泛应用于需要沿斜向狭长区域保持高精度几何一致性的场景，尤其在遥感影像几何校正中，空间斜轴墨卡托投影（SOM）被NASA和USGS用于陆地卫星（Landsat）数据处理，可将扫描畸变控制在0.5像素内，几何校正误差较传统模型降低40%以上；在中国，该投影被用于沪杭高铁、跨区域水利工程及地震测线等大型基础设施的统一平面坐标系构建，避免多投影带切换带来的坐标断裂问题；美国、法国、加拿大等国的国家测绘机构亦采用洪特尼斜轴墨卡托变体（Hotine Oblique Mercator）制作极地科考站、海洋专属经济区边界及重要航道航海图，以最小化沿航线方向的长度变形；在GIS工程实践中，ArcGIS平台通过其Hotine变体实现定制化大比例尺地图系统，支撑高精度工程制图与空间分析，代码计算验证了在中心线附近（如经度120°、纬度30°、方位角45°）局部尺度因子趋近1.0，变形极小。
示例图

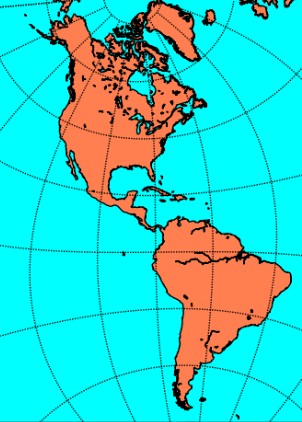

1. 斜轴墨卡托投影。

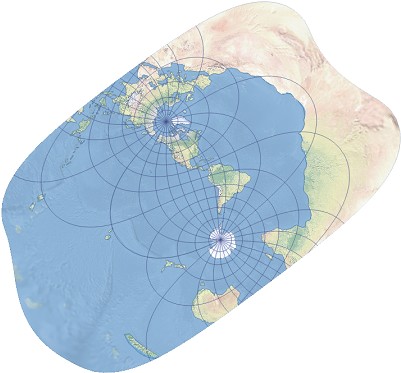

2. 洪特尼斜轴墨卡托投影。
