瓦格纳IV投影（Wagner IV Projection）
2025年10月28日 09:08
GISBox是一站式三维GIS数据编辑、转换、发布平台，支持OSGB/GEOTIFF/RVT 等多种GIS格式编辑，转换为3DTiles/Terrain等并发布。
简介
瓦格纳IV投影（Wagner IV Projection）是一种等积伪圆柱地图投影，由Karl Wagner提出，适用于世界地图绘制。其特点是经线为椭圆曲线，纬线为直线，极点呈直线且长度为赤道的一半，能保持面积相等但形状和角度存在畸变，尤其适合小比例尺的等积世界地图。
投影概览
瓦格纳IV投影（Wagner IV Projection）是通过将地球表面经纬线转换为椭圆曲线（经线）和直线（纬线）的组合，极点以直线形式呈现且长度为赤道的一半。该投影通过数学调整实现面积相等，但形状和角度在低纬度地区存在显著畸变，尤其适合需要精确面积表现的世界地图。其设计结合了椭圆曲线与直线网格的折衷方案，以平衡高纬度地区的变形问题。
优点
- 等积性：能精确保持地图上各区域的面积比例，适合需要面积准确性的专题地图（如人口、资源分布）。
- 低纬度畸变较小：在赤道附近区域，形状和距离的变形相对可控，适合展示热带地区数据。
- 视觉平衡：经线为椭圆曲线，纬线为直线，整体布局较对称，适合世界地图的通用展示。
缺点
- 高纬度畸变显著：极地区域拉伸严重，形状和角度失真明显，不适用于极地专题地图。
- 方向失真：除中央经线外，其他方向的方位角无法保持准确，导航用途受限。
- 复杂网格设计：经线为椭圆曲线，计算和制图复杂度高于简单圆柱投影（如等距圆柱）。
应用场景
瓦格纳IV投影（Wagner IV Projection）主要适用于需要精确面积表现的世界地图，尤其适合小比例尺的专题地图（如人口分布、资源统计等）。其等积特性使其在气候研究、生态分析等需面积对比的领域具有优势，但高纬度畸变限制了极地数据的应用。
示例图

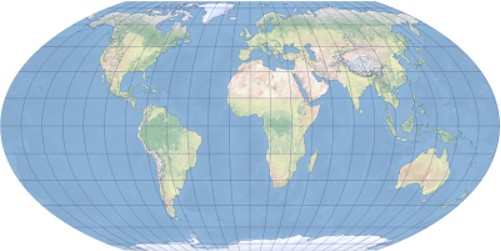

1. 瓦格纳四号地图投影以格林威治为中心显示。

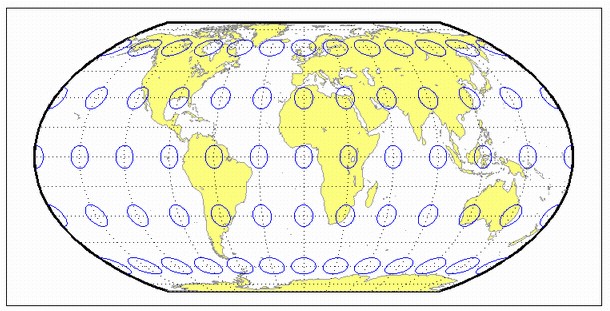

2. 瓦格纳IV投影。
