简介
Kavrayskiy VII Projection（卡夫拉斯基第七投影）是一种伪圆柱形地图投影，由苏联地理学家 Vladimir V. Kavrayskiy 于1939年提出，旨在提供一种在视觉和数学上都较为均衡的世界地图表示方式。它通过将地球表面投影到一个二维平面，尽量平衡面积、形状、距离和方向的变形，整体畸变控制优于许多常用投影。该投影在赤道附近和中纬度区域的形变较小，尤其在45°范围内的形状保持较好，适合用于世界地图的通用展示。其数学表达简洁，常被用于GIS系统和数据可视化工具中，如R语言的googleVis包和Python的basemap库均支持该投影。
投影概览
Kavrayskiy VII Projection（卡夫拉斯基第七投影）是一种伪圆柱投影，其投影方式通过将地球的经纬度坐标以特定数学公式映射到平面直角坐标系中，实现对全球范围的均衡展示。它采用非线性方式压缩纬度和经度的间距，使高纬度地区的面积变形较墨卡托等投影显著减小，同时在赤道至中纬度区域保持较好的形状保真度。该投影以中央经线为对称轴，经线呈现为向两侧弯曲的曲线，纬线则为平行直线，整体布局类似罗宾森投影，但数学表达更为简洁，便于计算实现。其设计目标是在视觉美观与几何精度之间取得折衷，尤其适用于需要减少整体畸变的世界地图绘制。
优点
- 整体畸变低：Kavrayskiy VII 投影在面积、形状、距离和方向的综合变形控制上表现优异，优于许多主流世界地图投影（如罗宾森投影），尤其在赤道至中纬度区域（±45°）内保持了良好的形状保真度。
- 数学表达简洁：其投影公式结构简单，计算效率高，便于在GIS系统和数据可视化工具（如Python的Basemap库、Nevron库）中实现与集成。
- 面积保真度良好：虽非等积投影，但其面积变形分布均匀，无显著区域性夸大，适合用于需要相对面积准确性的专题世界地图。
- 视觉均衡性佳：经线为平滑曲线、纬线为等距平行直线，整体布局视觉上自然、对称，接近人眼对地球的直观认知，适合通用型世界地图展示。
缺点
- 高纬度区域仍存变形：尽管优于墨卡托投影，但在接近两极的区域（>75°）仍出现明显的形状拉伸与面积压缩，不适用于极地专题制图。
- 方向与角度失真：非等角投影，局部角度和方向存在系统性偏差，不适用于航海、航空等依赖方位精确性的导航场景。
- 边界切割不连续：在投影边缘（东西经180°附近）存在明显的地图断裂，导致大陆或海洋被分割，影响全球连续性表达。
- 认知度低：虽在苏联时期广泛使用，但在西方主流地图出版和教育体系中认知度极低，缺乏广泛的数据支持与用户熟悉度。
应用场景
Kavrayskiy VII Projection（卡夫拉斯基第七投影）因其均衡的变形控制与简洁的数学结构，主要应用于科研制图、教育展示和开源地理信息系统中的世界地图可视化，常见于学术论文、地理教学材料及基于Python（如Basemap）或JavaScript（如d3-geo-projection）的交互式地图项目中，虽未被主流商业出版物广泛采用，但在需要平衡视觉美感与几何精度的全球数据呈现场景中具有独特价值。
示例图

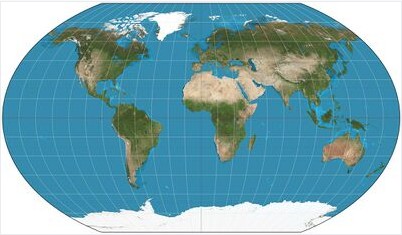

1. 卡夫拉斯基第七世伪圆柱投影。

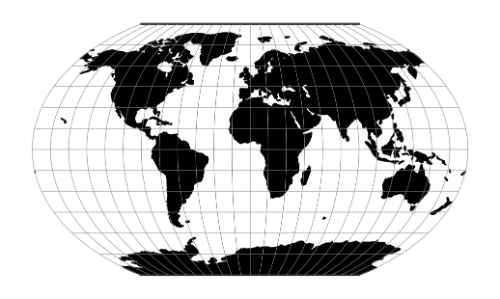

2. 卡夫拉伊斯基七世地球投影。
