CADRG（Compressed ARC Digitizing Raster Graphics）文件和数据格式
2025年12月04日 09:45

GISBox是一站式三维 GIS 数据编辑、转换、发布平台，支持 OSGB/GEOTIFF/RVT 等多种 GIS 格式编辑，转换为 3DTiles/Terrain 等并发布。

简介

CADRG（Compressed ARC Digitized Raster Graphics）是"压缩ARC数字化光栅图形"的缩写，主要用于存储和传输地理空间数据中的栅格图像，常见于军事和测绘领域。该格式通过压缩技术优化数据存储效率，支持高精度地理信息的数字化表示，通常需借助专业软件进行导入和处理。在GIS应用中，CADRG格式常需转换为文件地理数据库栅格以提高后续分析效率。

文件结构

CADRG（Compressed ARC Digitized Raster Graphics）的文件结构主要包含以下组成部分：

  1. 文件头结构：包含文件的基本标识信息，如文件类型、版本号等元数据，用于定义文件的整体属性和编码规范‌。
  2. 数据区结构：存储压缩后的栅格影像数据，通过扫描源文档生成，采用等弧秒栅格图系统（ARC）进行地理配准，将地球划分为18个纬度带以实现空间定位‌。
  3. 索引区结构：记录数据块的存储位置和长度信息，支持随机访问和高效读取，通常包含偏移地址和页数统计等关键元信息‌。
  4. 元数据结构：包含地理配准参数、坐标系信息、数据来源描述等，确保栅格数据在GIS应用中的正确解析和使用‌。

优点

  1. 高压缩率与存储效率：RCADRG采用专用压缩算法，显著减少栅格图像的存储空间需求，适合大规模地理空间数据的传输和归档。
  2. 标准化地理配准：基于NGA的等弧秒栅格图系统，将地球划分为18个纬度带，确保每幅图像具备精确的地理参考信息。
  3. 专业领域适配性：专为军事和测绘领域优化，支持高精度地理信息表示。在ENVI等软件中，其输出颜色量化效果经过改进，适合需要严格色彩管理的应用场景，如地形晕染或等高线生成。
  4. 元数据完整性：包含完整的元数据（如坐标系、投影参数、数据来源等），支持快速检索和空间分析。

缺点

  1. 技术封闭性与兼容性限制：压缩算法未公开，导致非专用软件（如通用GIS工具）难以直接解析数据。
  2. 处理复杂度较高：对硬件资源要求较高，尤其在处理大范围或高分辨率数据时，可能需配置高性能计算机。
  3. 统计计算与动态更新挑战：在ArcGIS中，建议避免对CADRG源数据计算统计值或构建金字塔，因可能影响显示性能。同时，数据更新需通过专业工具重新生成，不如矢量格式（如Shapefile）便捷。
  4. 适用场景局限性：主要面向静态地理数据存储，不适用于需要频繁编辑或动态更新的场景。

应用场景

CADRG（Compressed ARC Digitized Raster Graphics）主要应用于军事测绘和地理信息系统（GIS）领域，支持全球范围的高分辨率影像地图存储与传输，为军事行动提供精确的地理参考信息；同时，在ArcGIS等GIS软件中，CADRG作为专业栅格数据格式，用于构建底图、支持多源数据融合及空间分析，满足军事规划、作战指挥等场景对地理信息高效处理的需求。

示例图

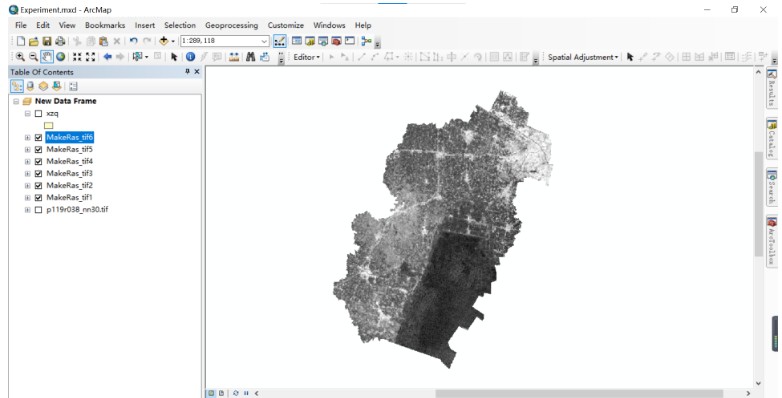

1. 矢量、栅格文件裁剪。



文件打开方式

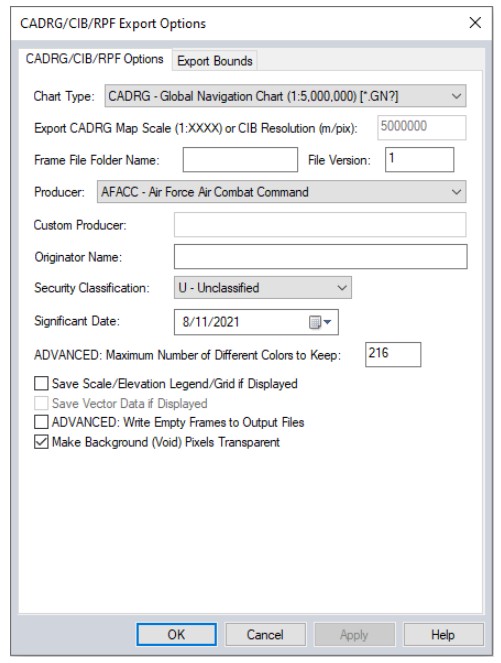

1. CADRG/CIB导出选项对话框，允许用户来设置导出。



相关 GIS 文件

MID

IMDF

STYLX
