BIM+GIS融合场景下RVT模型轻量化转换流程与实践

2026年09月09日 16:01

在BIM与GIS融合应用的当下，Revit产出的RVT建筑模型是建筑设计、工程施工、智慧城市建设的核心数据源，但RVT格式存在明显的应用局限：仅适配Revit系列软件，无法直接接入Cesium、Three.js等三维GIS引擎，不支持Web端轻量化加载、大范围场景融合与流式渲染，极大限制了BIM模型的三维可视化与落地应用。

本文将详细讲解使用GISBox工具完成RVT格式批量、精准转换为3DTiles格式的全流程，包含参数详解、实操步骤、问题排查与场景应用，零基础也能快速上手。

一、GISBox与格式核心说明

1、格式特点对比

• RVT格式：Revit专属BIM模型格式，存储建筑结构、材质、参数、构件信息，模型精度高、数据量大，封闭性强，无法直接用于三维GIS场景展示。
• 3DTiles格式：三维瓦片标准格式，支持模型分层切片、轻量化压缩、流式加载，可无缝对接Cesium、数字孪生平台、WebGIS系统，适配大范围三维场景搭建。

2、GISBox工具优势

• 一站式转换：无需安装Revit、Cesium等配套软件，单一工具完成RVT解析、切片、导出、服务发布全流程；
• 模型保真度高：完整保留建筑纹理、构件结构、材质信息，有效避免破面、丢贴图、模型变形问题；
• 参数灵活可调：支持坐标校准、纹理压缩、顶点精度调节、光照模式设置，适配不同应用需求；
• 轻量化高效处理：自动对模型切片压缩，大幅减小模型体积，提升Web端加载速度；
• 支持服务发布：转换完成可一键发布3DTiles服务，直接用于场景预览与项目落地。

二、RVT转3DTiles实操步骤

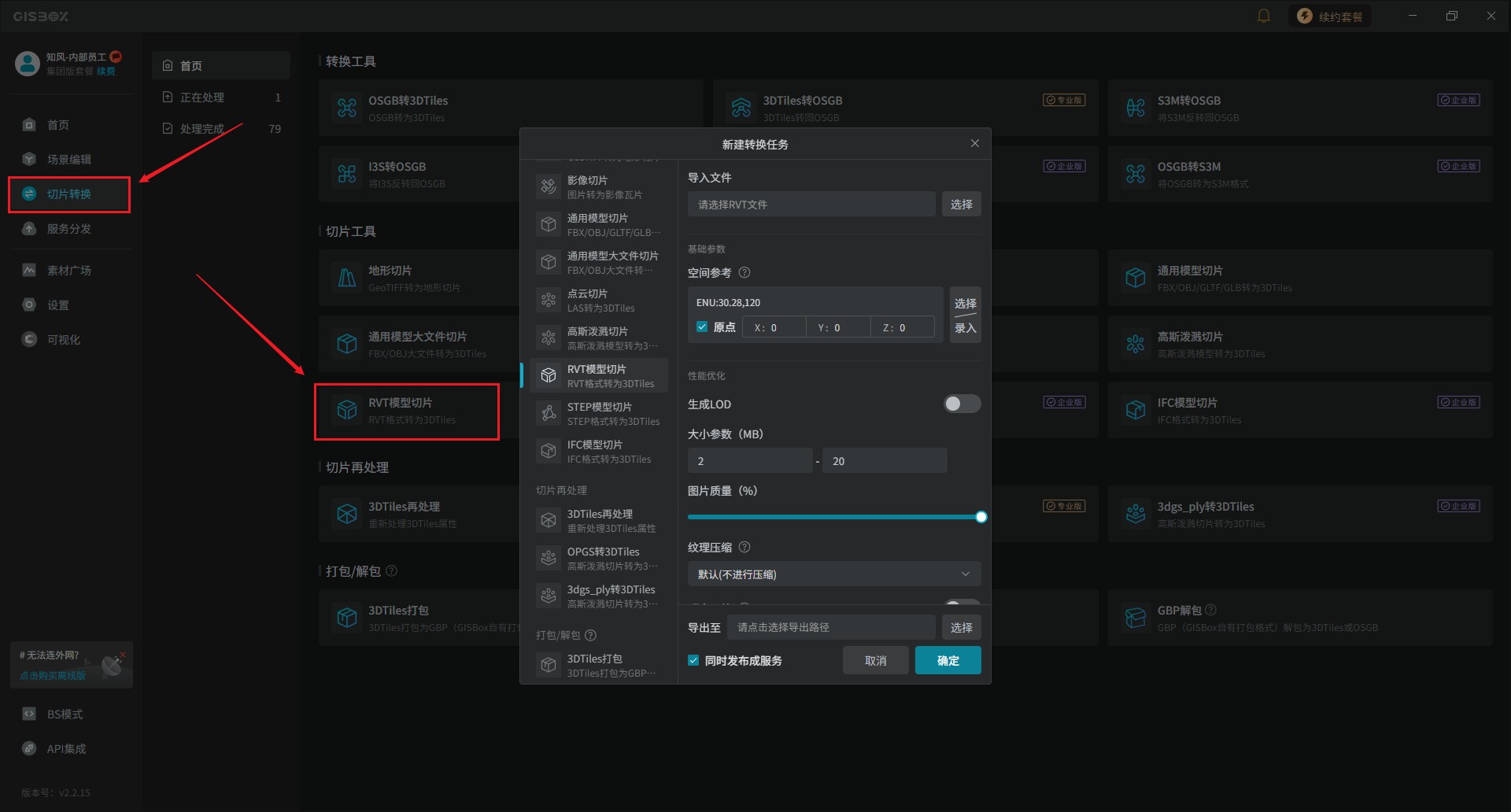

1、打开切片转换功能，新建转换任务

在GISBox官网上下载最新版本的软件后，启动GISBox工具箱，在软件左侧功能菜单栏中找到“切片转换”模块，在切片工具中找到“RVT模型切片”，点击后，弹出“新建转换任务”弹窗，正式开启转换配置流程。

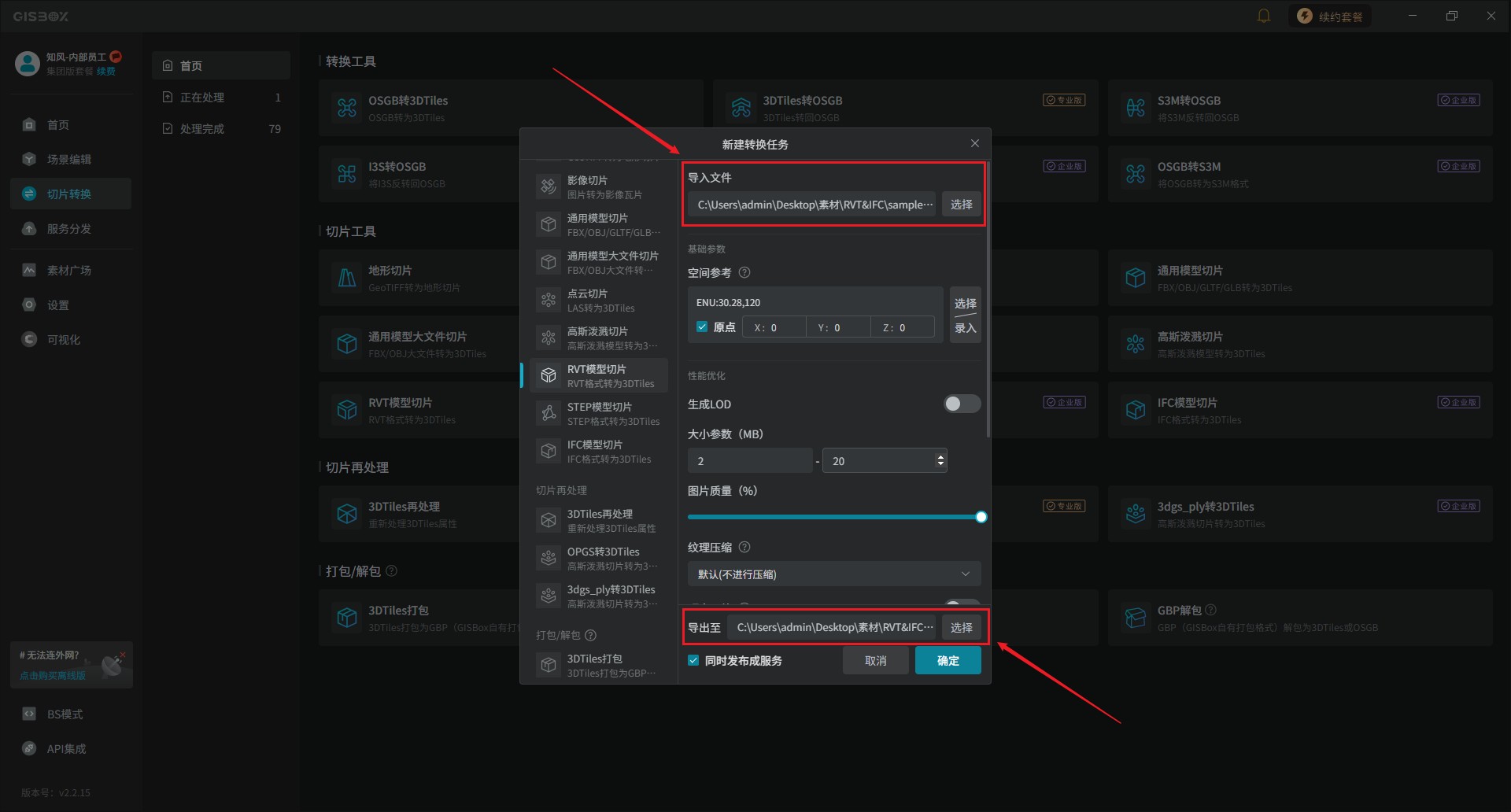

2、导入RVT模型，设置导出路径

在新建转换窗口中，点击导入文件的“选择”按钮，选中本地需要转换的RVT格式模型，随后在弹窗下方设置文件导出路径，一般软件会默认将导出的文件放置rvt文件的同级文件加下，我们也可以点击“选择”按钮进行路径更换。

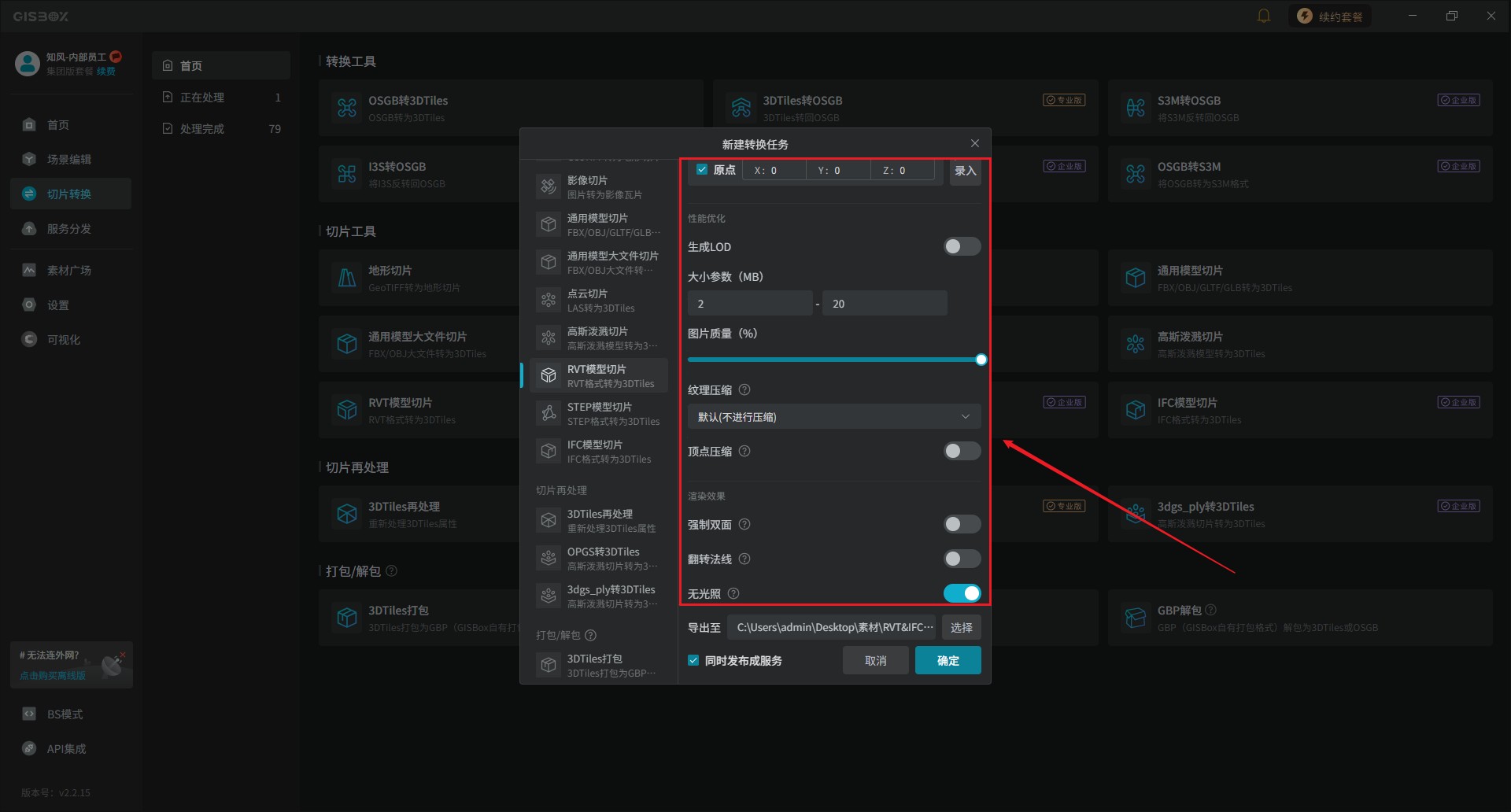

3、核心参数精细化配置

参数配置直接决定3DTiles模型的精度、渲染效果与加载性能，根据项目需求灵活调整核心参数，具体参数释义如下：

• “空间参考”核心校准参数，用于设置模型三维空间基准坐标，默认0,0,0。可根据GIS场景坐标系需求自定义设置，彻底解决模型导入GIS平台后出现的偏移、错位问题，保障空间位置精准匹配。
• 开启“生成LOD”后，需要对最小切片进行设置，默认为128，该数值代表瓦片网格最小细分边长。
• “大小参数”适合网页端、轻量化数字孪生场景，默认区间2-20为通用平衡值。
• “图片质量”控制模型贴图纹理压缩保真度，滑块越靠右画质越高。
• “纹理压缩”该功能用于对模型贴图做体积/显存压缩，分为通用图像压缩（WebP/AVIF） 和硬件纹理压缩（KTX2 系列）两大类。
• “顶点压缩”开启后，减少了存储量，但会有精度损失。
• “强制双面”开启后会强制模型正反面都渲染，解决单面墙体，单面植被镂空发黑的问题。
• 不同建模软件生成的模型可能会有不同的法线方向，当模型在cesium中显示时，可能会出现法线方向错误的情况，这时候就需要打开“翻转法线”选项。
• “无光照”是默认开启的，模型的渲染部分不参与渲染引擎的默认光照计算，显示的效果更加真实。

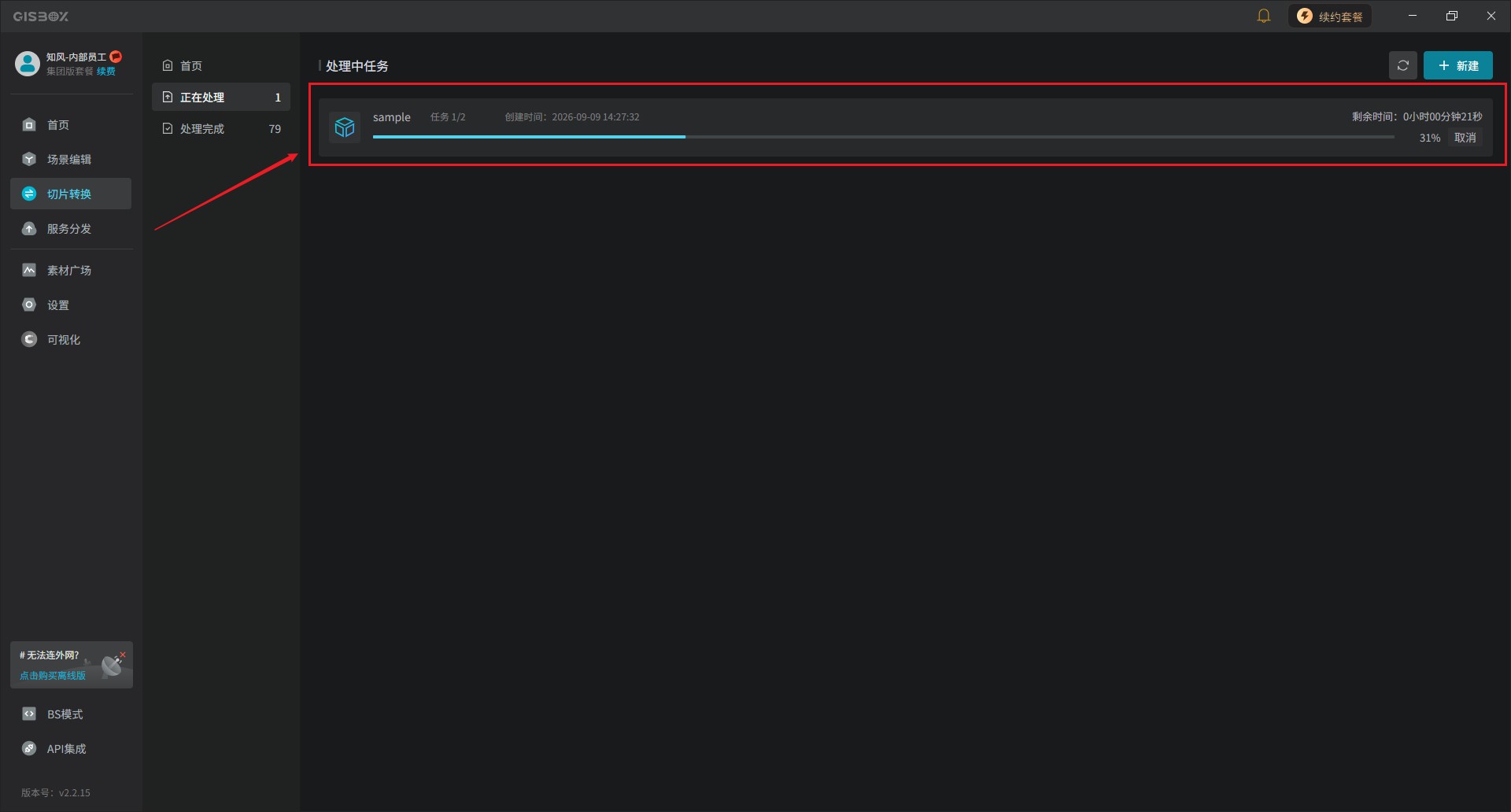

4、一键执行转换，实时查看进度

所有参数配置完成并核对无误后，点击窗口“确定”按钮，软件自动启动RVT转3DTiles的转换任务。我们可在任务栏实时查看转换进度、剩余时间与运行状态。转换过程中无需手动操作，软件自动完成模型解析、构件拆分、分层切片、纹理适配、格式封装全流程，全程稳定不卡顿。

5、成果预览与服务发布

转换任务完成后，点击“打开文件夹”，导出文件夹中会生成完整的3DTiles瓦片目录，包含tileset.json主文件与分层瓦片数据。

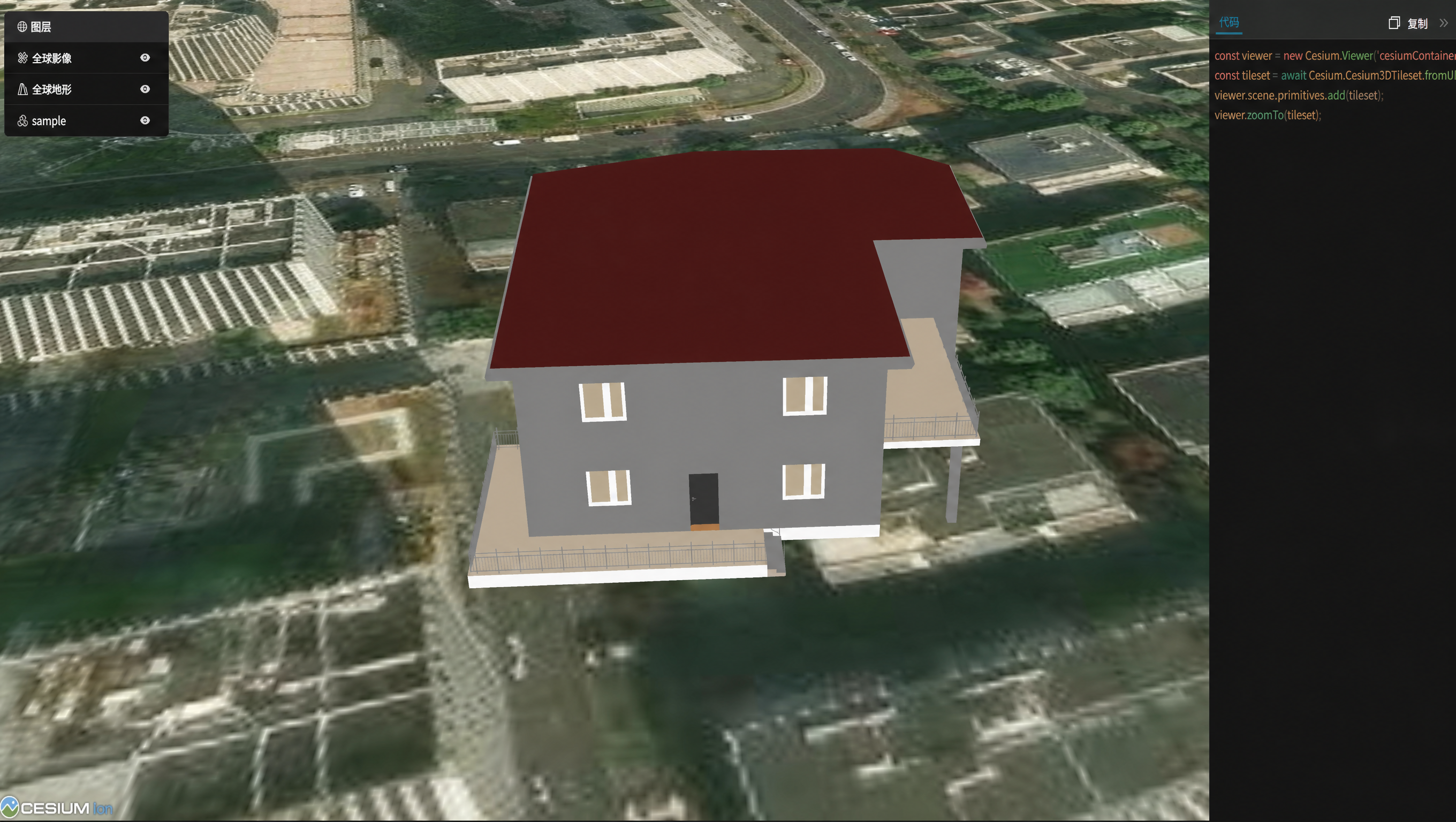

点击“前往服务”软件自动将成果添加至“3DTiles服务”列表，支持通过Cesium预览框架直接在线预览模型效果，确认模型纹理、结构、坐标无异常后，即可用于项目开发、场景搭建。

三、应用场景

• 数字孪生城市：将建筑BIM模型轻量化转换后，接入城市三维GIS场景，实现建筑、地形、倾斜摄影数据融合展示；
• 工程可视化展示：建筑施工、装配式建筑项目Web端在线预览、方案汇报、远程展示；
• BIM+GIS融合分析：实现建筑模型与地理空间数据叠加，开展空间分析、规划校核、运维监测等工作；
• 三维平台二次开发：为Cesium、WebGIS、自研数字孪生平台提供标准3DTiles数据源，支撑项目二次开发。

四、总结

借助GISBox工具箱，彻底解决了传统RVT转3DTiles操作繁琐、模型失真、兼容性差、多软件联动复杂的行业痛点，实现了一键导入、参数可调、高效转换、即时预览的全流程轻量化操作。无论是小型单体建筑模型，还是大型建筑群项目，都能快速生成高精度、可流式加载的3DTiles成果，完美打通BIM模型与三维GIS场景的应用壁垒，为数字孪生、智慧城市、工程可视化等项目落地提供高效的数据支撑。
