DGN（MicroStation原生格式）文件和数据格式

2025年11月04日 09:11

GISBox是一站式三维 GIS 数据编辑、转换、发布平台，支持 OSGB/GEOTIFF/RVT 等多种 GIS 格式编辑，转换为 3DTiles/Terrain 等并发布。

简介

DGN（MicroStation原生格式）是一种基于微软OLE2文件格式开发的CAD文件格式，主要被应用在3D/BIM/GIS行业中。它是一种由Bentley Systems开发的CAD格式，用于在设计中记录和交换数据，并提供了完备的数据模型和多层绘图能力，可在多个平台上运行。

文件结构

DGN（MicroStation原生格式）的文件结构主要包含以下组成部分：

1. 文件头：文件头是DGN文件中的第一个块，它包含了所有的文件属性和设置信息，例如文件类型，块长度和文件版本号等。
2. 文件体：文件体是DGN文件中存储绘图信息和图形对象的部分。DGN文件将整个绘图分割成许多单独的块，每一个块包含一个或多个实体，例如文本、线、圆、多边形和三维图像等。
3. 文件尾：包含文件的结束标志和其他辅助信息‌。

优点

1. 长期兼容性：DGN文件格式生命周期长达15-20年，软件版本升级不会影响文件访问，确保长期数据可用性‌。
2. 高效存储与处理：采用二进制存储，文件结构紧凑，能高效处理大规模工程数据（如交通、能源、水利项目）‌。
3. 支持复杂工程需求：在建筑、道路、桥梁等大型工程中表现优于通用格式（如DWG），支持参数化建模和全生命周期数据传递‌。
4. 多版本支持：提供V7、V8、DGNv8i、DGNv8xm等多个版本，适应不同技术需求‌。
5. 模型化组织：通过“Model”概念实现工程内容分块管理，支持独立操作和属性设置。

缺点

1. 应用范围有限：相比DWG等通用格式，DGN在建筑领域的普及度较低，主要集中于基础设施工程‌。
2. 版本兼容性限制：高版本DGN文件可能无法被低版本软件直接打开，需通过转换工具处理‌。
3. 生态依赖性：深度依赖Bentley软件生态（如MicroStation、PowerCivil），跨平台协作需依赖中间格式（如IFC）‌。

应用场景

DGN（MicroStation原生格式）主要应用于基础设施领域，如交通、能源、水利等工程项目的建模与设计‌。其采用二进制存储，文件结构紧凑，能高效处理大规模工程数据，并支持精确的几何形状表示‌。在施工阶段，DGN格式的模型可用于碰撞检测和预算优化，例如礼顿骏项目通过MicroStation节省了约12%的预算‌。此外，DGN格式作为通用平台，便于工程师、勘测员等多方协同工作‌。

示例图

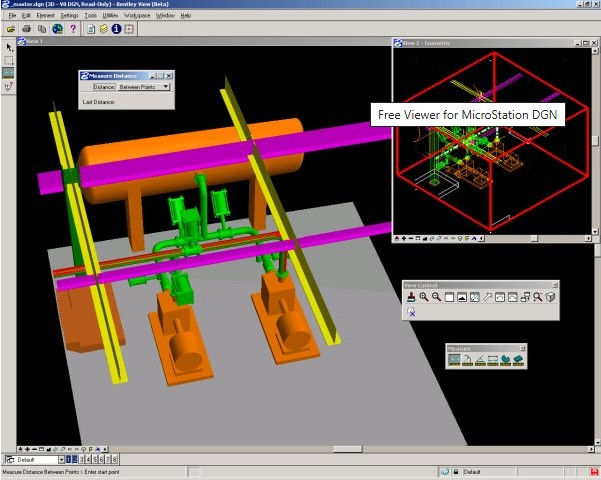

1. MicroStation DGN 格式。

文件打开方式

1. MicroStation可以将DGN文件转换为DWG格式。



相关 GIS 文件

MID

IMDF

STYLX

NTF
