简介
South Africa Lo System（南非 Lo 分带-EPSG多区域）是基于Hartebeesthoek94（HK94）大地基准、采用横轴墨卡托投影（Transverse Mercator）构建的多区域坐标参考系统，其分带以“Lo”加中央经线编号命名（如Lo15、Lo17），每个分带对应一个特定经度范围（如Lo15中央经线为东经15°），用于实现高精度本地测绘与工程制图，该系统自1999年起成为南非官方标准，其EPSG编码可在epsg.io中查询，且与WGS84椭球体对齐，但通过本地原点（Hartebeesthoek射电天文台）实现区域优化。
坐标系构成
- 大地基准：采用 Hartebeesthoek94（HK94） 大地基准，其原点位于南非Hartebeesthoek射电天文台，为区域优化的参考框架，与WGS84椭球体对齐但通过本地控制点实现高精度适配。
- 投影方式：使用 横轴墨卡托投影（Transverse Mercator），确保各分带内长度变形最小，适用于大比例尺工程与测绘制图。
- 分带命名规则：以 “Lo” + 中央经线编号 命名，如Lo15、Lo17、Lo21、Lo25、Lo33等，每个分带覆盖约2°经度范围，中央经线为东经15°、17°、21°、25°、33°等整数度。
- 分带经度范围：各分带覆盖范围以中央经线为中心，向东西各延伸1°，例如Lo15覆盖东经14°至16°，Lo33覆盖东经32°至34°，实现区域化高精度定位。
- 坐标单位：平面直角坐标，单位为米（m），原点为各分带中央经线与赤道交点经投影变换后的假定原点，避免负坐标。
- 椭球参数：基于 WGS84椭球体（长半轴6378137 m，扁率1/298.257223563），但通过本地重力场调整实现区域最优拟合。
优点
- 高精度局部投影：采用横轴墨卡托分带投影（Lo15至Lo33），每个分带内长度变形控制在1:10,000以内，显著优于UTM系统在大跨度区域的变形水平，特别适用于道路、桥梁、矿产勘探等大比例尺工程制图。
- 官方权威性与标准化：自1999年1月1日起取代旧有Cape Datum，成为南非政府强制执行的法定坐标系统，所有国家测绘、土地登记、基础设施项目均需统一采用，确保全国空间数据一致性与法律效力。
- 与全球基准高度兼容：基于Hartebeesthoek94（HK94）基准，其椭球参数与WGS84完全一致（长半轴6378137 m，扁率1/298.257223563），并以ITRF91（1994.0）为参考历元，使GNSS接收机（如GPS、北斗）原始数据可直接接入，降低外业数据采集的转换成本。
- 科学支撑体系稳固：以Hartebeesthoek射电天文台（HartRAO）为国家大地控制原点，依托VLBI（甚长基线干涉测量）技术实现毫米级地壳运动监测，为系统长期稳定性提供全球顶尖的天文大地测量保障。
缺点
- 分带间坐标不连续：各Lo分带独立投影原点，导致边界区域（如Lo21与Lo25交界）坐标值突变，跨区域工程（如输电线路、高速公路）需人工或算法进行坐标转换，增加数据整合复杂度与出错风险。
- 与全球基准存在微小偏移：虽椭球一致，但HK94通过本地重力场优化，与WGS84在平面位置上存在0.5–2米系统性偏差，国际项目若直接使用GPS原始坐标而未校正，将引入不可忽视的定位误差。
- 数据处理依赖专业培训：假东假北偏移、椭球参数调整、坐标转换矩阵计算等环节需测绘背景知识，土木、规划等跨学科用户常因理解偏差导致工程误差。
- 国际协作成本高：与ETRS89、NAD83等主流区域坐标系无官方转换参数，跨国项目需自行建立七参数或网格模型，增加数据交换周期与验证成本，阻碍区域空间数据一体化。
应用场景
South Africa Lo System（南非 Lo 分带-EPSG多区域）作为国家法定高精度坐标参考框架，广泛应用于矿产资源勘探、交通基础设施建设、国家地籍管理与城市三维数字化工程中，其分带设计确保了从约翰内斯堡到开普敦等关键区域的工程测绘精度达厘米级，支撑了矿山三维建模、高速公路线形设计、土地权属确权及实景三维城市底座构建，成为南非国土空间治理与重大工程实施不可替代的技术基石。
示例图
1. 南非Lo33-EPSG:22293。

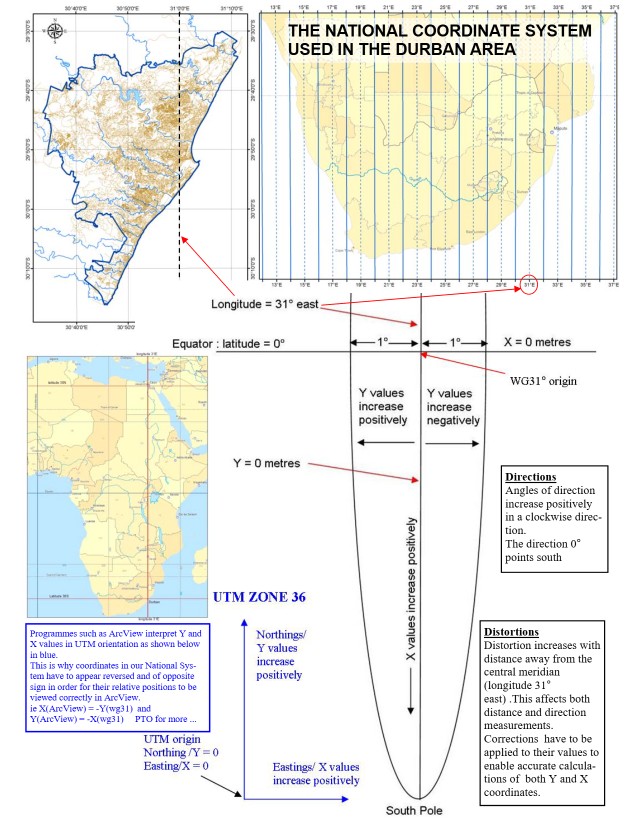

2. 南非坐标系。
