RVT模型如何快速转3DTiles并实现Web端流畅加载

2026年08月07日 11:17

随着数字孪生、智慧园区、城市GIS可视化等数字化应用快速落地，BIM模型作为建筑工程数字化核心载体，与GIS三维场景的融合应用愈发广泛。但在Web端三维可视化、跨平台场景融合落地过程中，原生RVT模型的诸多局限性逐渐凸显，严重制约了BIM+GIS轻量化在线应用的落地效率。针对行业普遍存在的模型适配难题，GISBox打造了专属RVT模型一站式切片能力，高效破解RVT模型Web端加载、融合、适配痛点，为BIM三维模型在线可视化应用提供便捷解决方案。

一、行业痛点

Revit产出的RVT模型是BIM主流格式，但存在诸多Web端应用难题：

• RVT属于私有格式，浏览器无法直接解析，不能在数字孪生、WebGIS前端直接加载；
• 完整RVT模型包含大量构件、材质、参数信息，原始文件体积庞大，前端加载极易卡顿、崩溃；
• 大部分BIM-GIS转换工具私有化部署成本高，流程复杂。

二、GISBox中RVT模型切片核心能力

GISBox的RVT模型直接切片功能，跳过繁琐中间转换步骤，原生支持解析RVT文件，自动进行模型瓦片切分，生成标准3DTiles轻量化模型。

• 无需安装Revit软件，直接导入RVT开展处理
• 自动LOD分层切片，平衡模型精度与加载性能，解决大模型浏览器卡顿问题
• 灵活坐标转换，实现BIM建筑模型和实景三维、地形数据精准配准
• 通用3DTiles格式，无缝对接各类WebGIS、数字孪生可视化平台

从工程项目BIM模型，到园区、城市三维场景融合，GISBox以一站式RVT切片能力，降低BIM+GIS实施门槛，快速搭建轻量化在线三维BIM场景。

三、操作流程

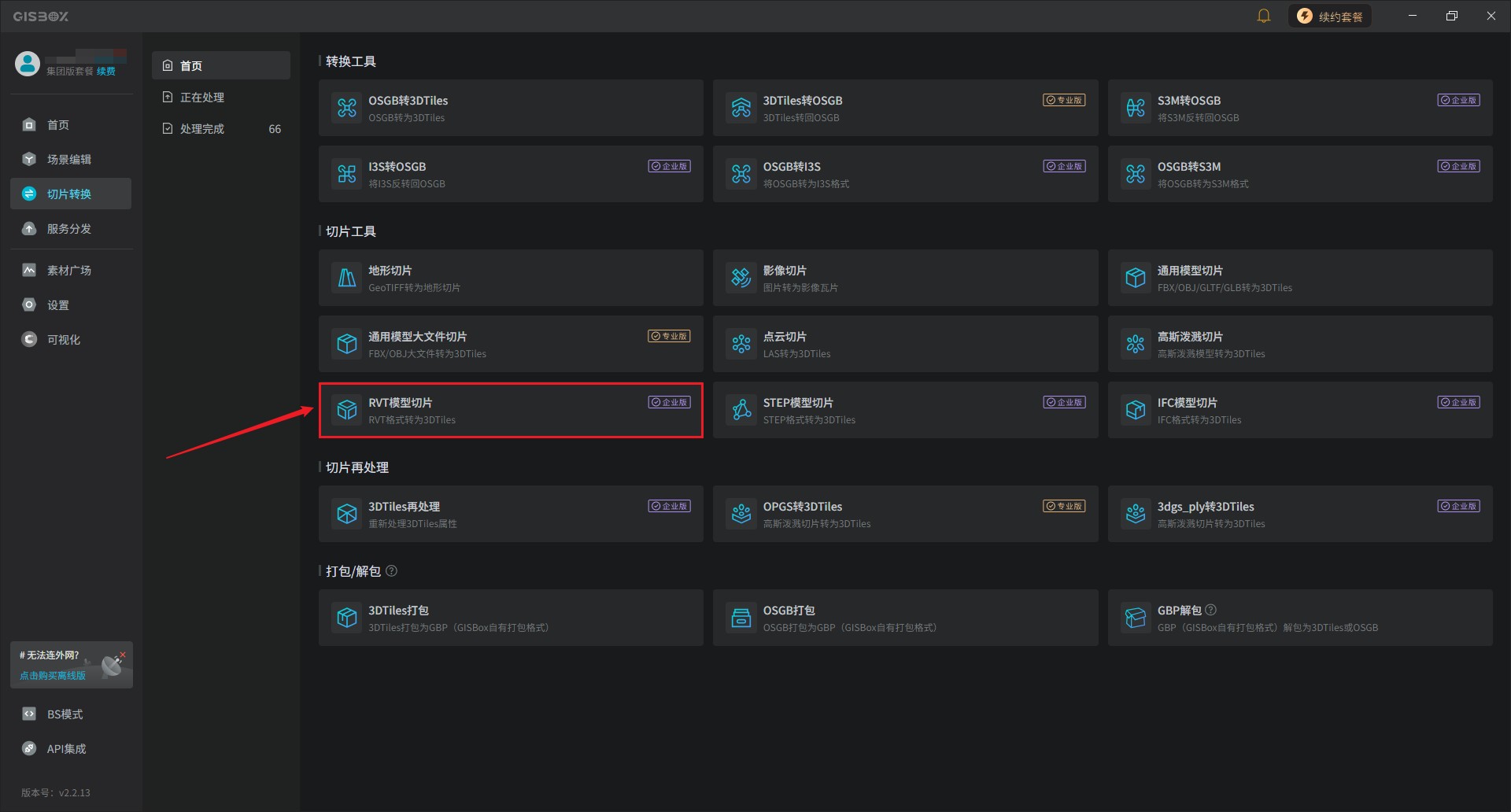

1、在GISBox官网下载安装最新版本的软件，打开GISBox后，在界面左侧的导航栏中选中“切片转换”板块，接着选择切片工具中的“RVT模型切片”。

2、在“新建转换任务”弹框中，将本地的RVT文件导入，文件导入后，弹窗下方的导出路径会自动填入，我们也可点击“选择”按钮，替换文件导出路径。

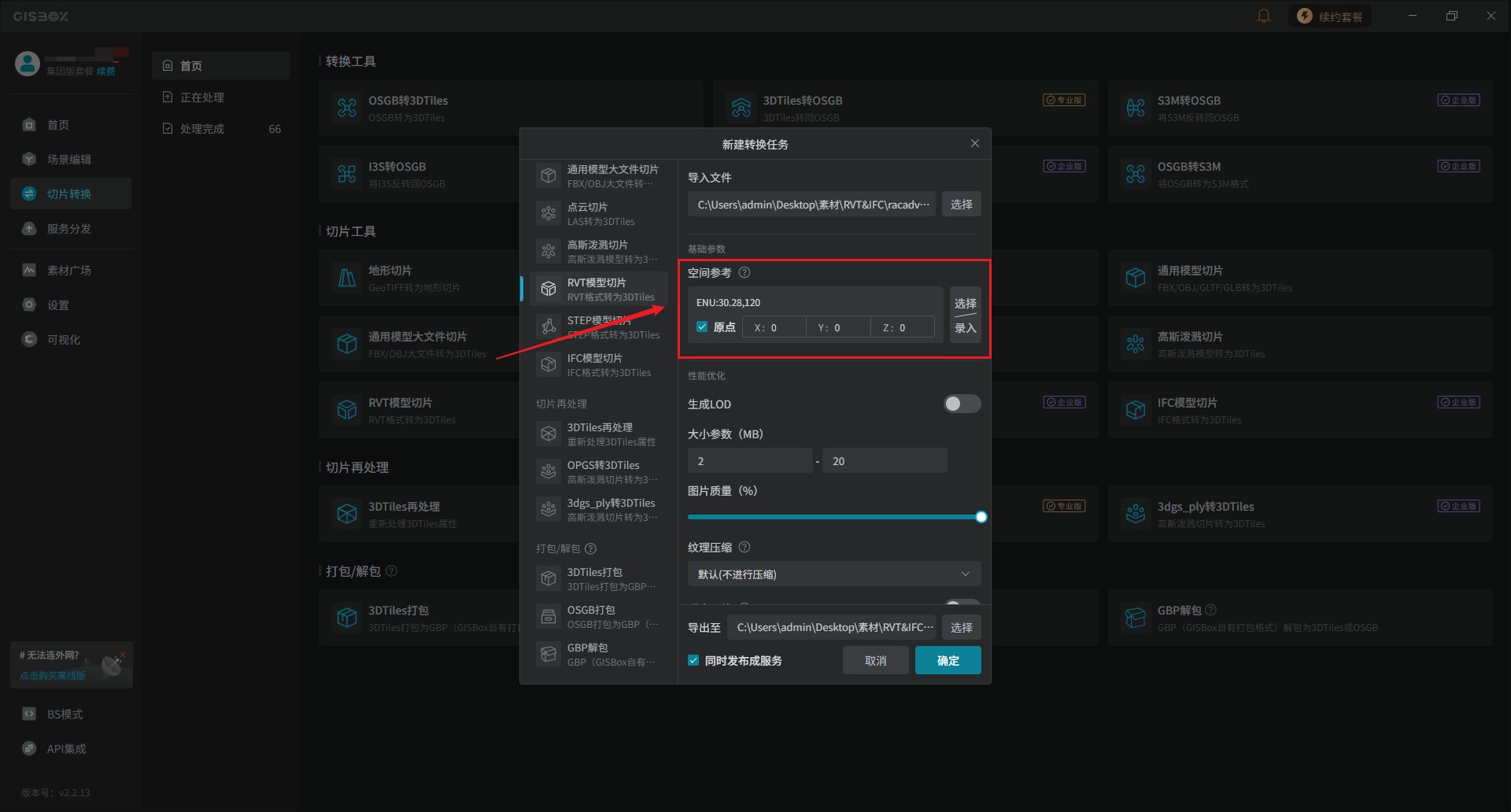

3、“空间参考”我们可以手动输入模型坐标，也可以点击“选择/录入”搜索获取。

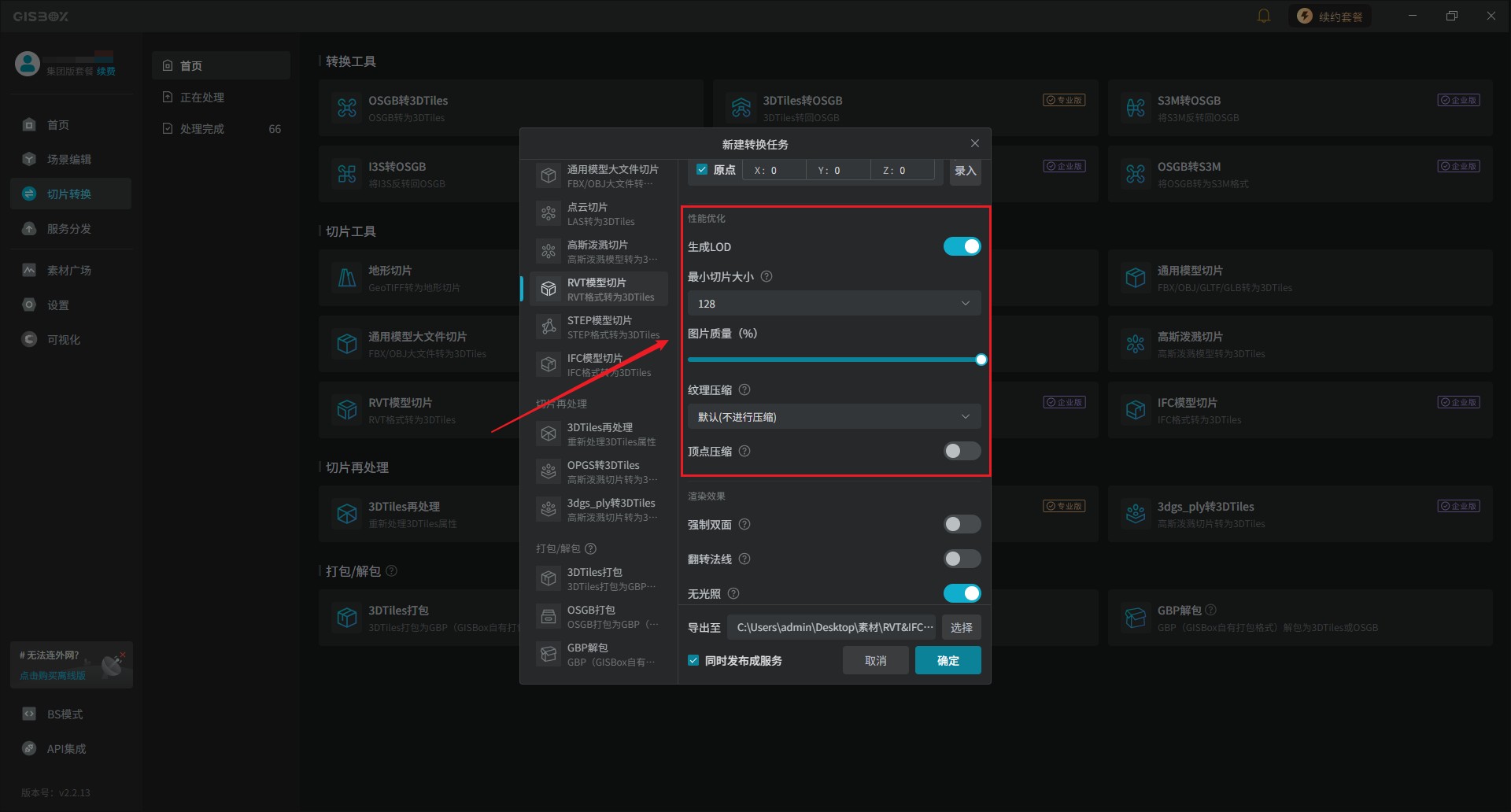

4、性能优化主要是对“生成LOD”、“大小参数”和“图片质量”的设置。

• 开启“生成LOD”后，需要对最小切片进行设置，默认为128，该数值代表瓦片网格最小细分边长。
• “大小参数”适合网页端、轻量化数字孪生场景，默认区间2-20为通用平衡值。
• “图片质量”控制模型贴图纹理压缩保真度，滑块越靠右画质越高。
• “纹理压缩”该功能用于对模型贴图做体积/显存压缩，分为通用图像压缩（WebP/AVIF） 和硬件纹理压缩（KTX2 系列）两大类。
• “顶点压缩”开启后，减少了存储量，但会有精度损失。

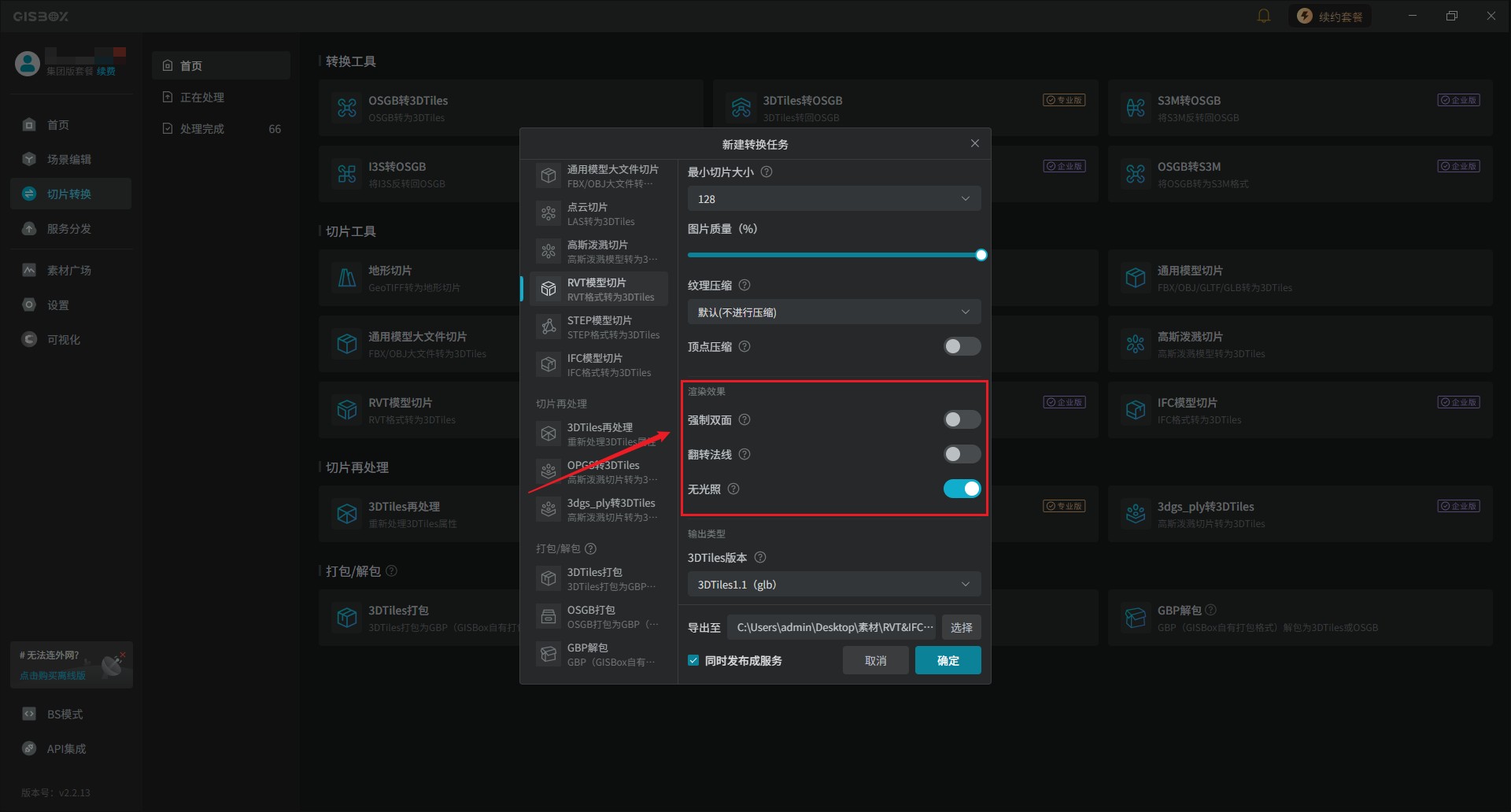

5、渲染效果主要是对“强制双面”、“翻转法线”和“无光照”的设置。

• “强制双面”开启后会强制模型正反面都渲染，解决单面墙体，单面植被镂空发黑的问题。
• 不同建模软件生成的模型可能会有不同的法线方向，当模型在cesium中显示时，可能会出现法线方向错误的情况，这时候就需要打开“翻转法线”选项。
• “无光照”是默认开启的，模型的渲染部分不参与渲染引擎的默认光照计算，显示的效果更加真实。

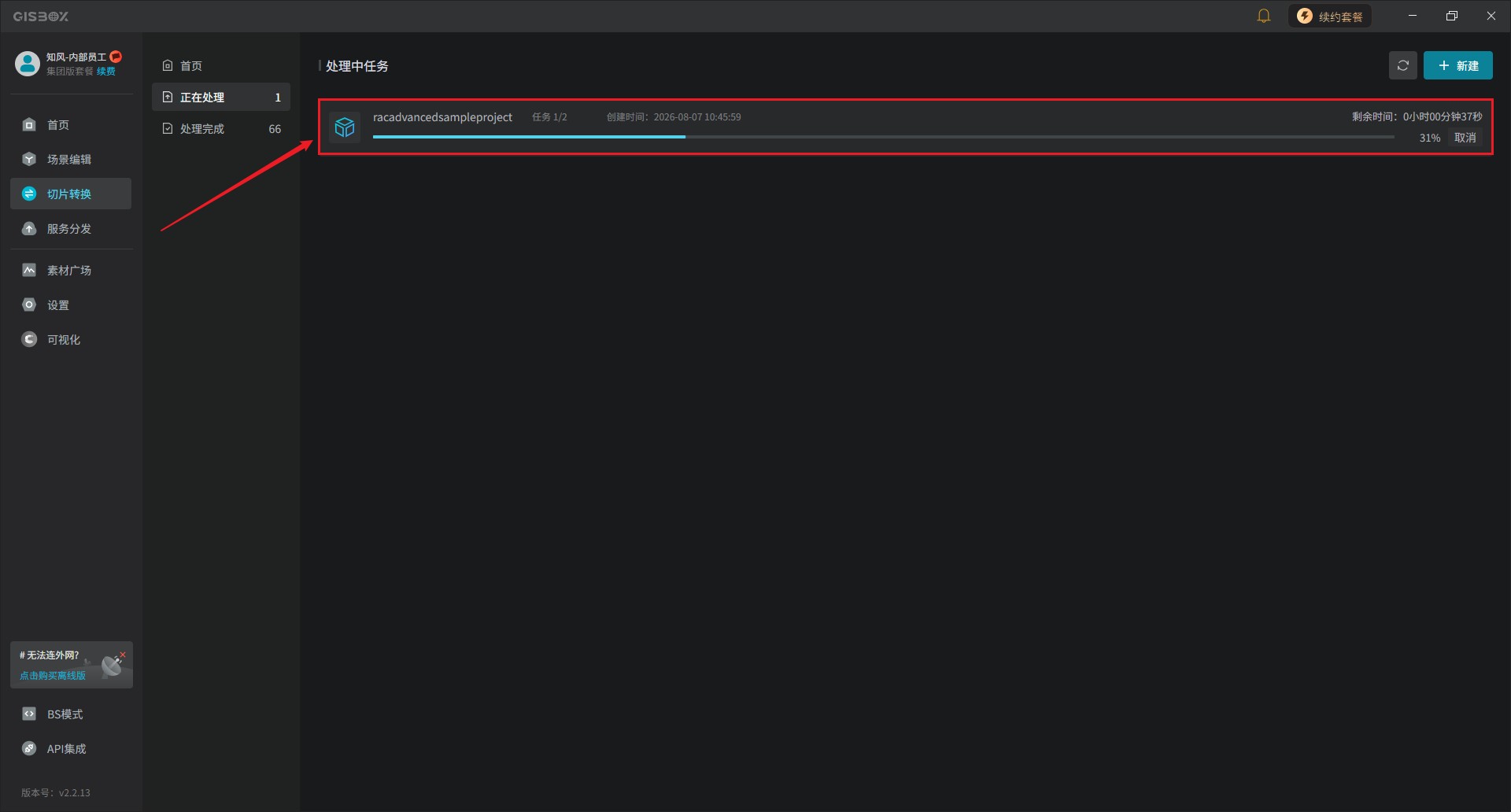

6、设置完成后，点击“确定”按钮，我们可以在任务处理列表中查看转换的实时进度。

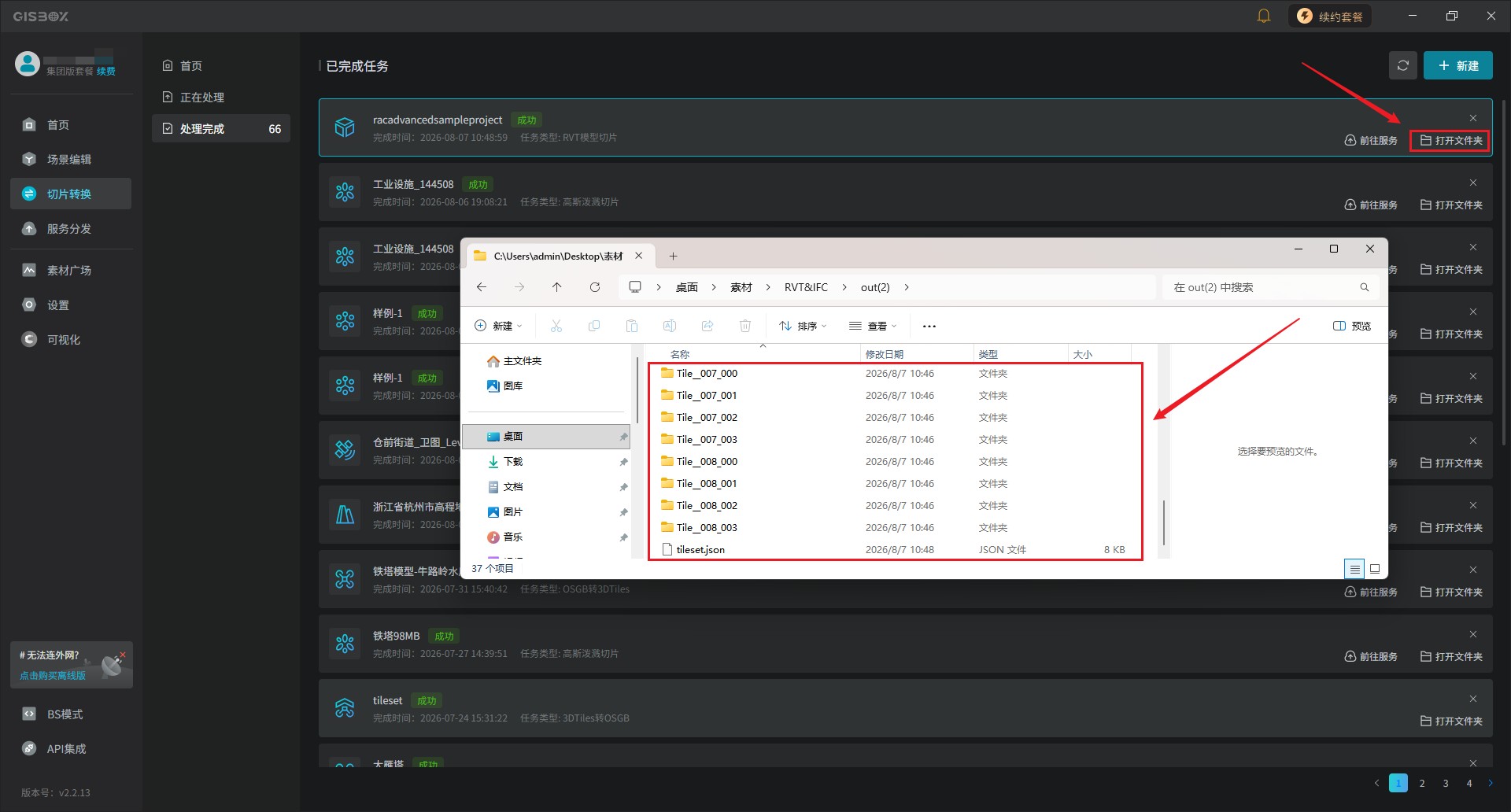

7、转换完成后，点击“打开文件夹”，就可以看到转换后的“tileset.json”文件。

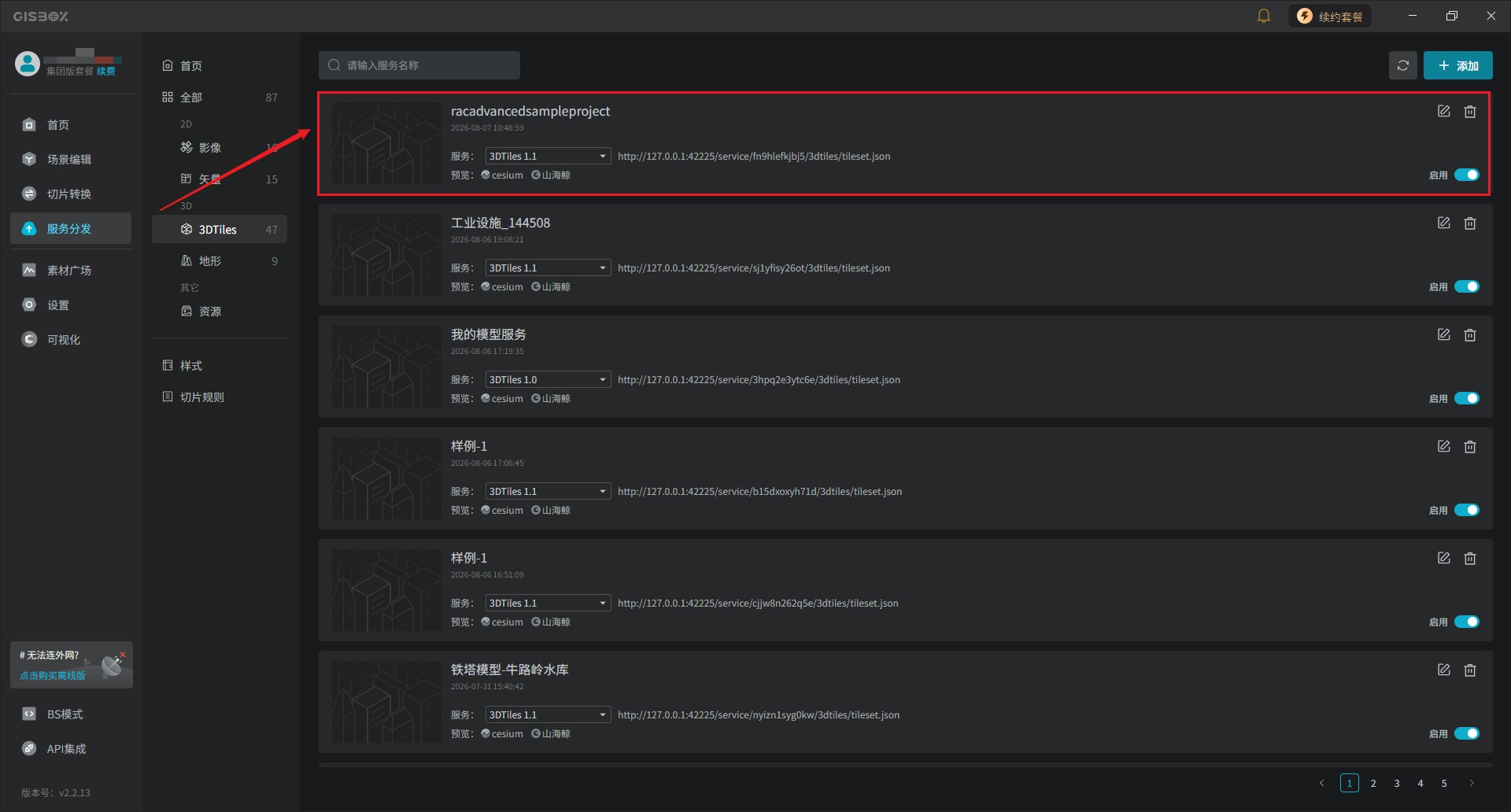

8、点击“前往服务”就会跳转置“服务分发”界面，就能看到发布成功的3DTiles服务。我们可以在“cesium”或“山海鲸”下进行预览。生成的服务地址也可以应用到其他的GIS平台或数字孪生项目中。

四、小结

GISBox的RVT模型切片功能摒弃了传统BIM-GIS转换工具繁琐、高成本、高门槛的操作模式，依托轻量化、智能化、一站式的处理优势，完美解决RVT模型Web端适配、加载、融合等核心痛点。整套操作流程简洁高效，无需专业软件加持与复杂技术储备，即可完成高精度BIM模型的轻量化处理与标准化输出，有效提升BIM模型与三维GIS、数字孪生项目的融合落地效率，为各类建筑工程、智慧园区、城市数字化场景的搭建提供高效、可靠的技术支撑，助力BIM数字化成果的快速落地与广泛复用。
