GISBox如何实现地形高程可视化与等高线表达

2026年05月28日 09:09

在很多GIS应用场景中，地图是用户获取空间信息的第一入口。无论是规划选址、巡检监管，还是风险研判、资源调查，大家往往都会先“看地图”，再做判断。但问题在于，传统地图更多擅长表达地表纹理和空间位置，却并不擅长直接表达地势高低和地形起伏。尤其是在山地、丘陵、河谷等复杂区域，仅凭影像底图，用户往往很难快速、准确地理解真实地形。

这也是为什么，越来越多GIS平台开始重视地形高程可视化能力。通过高度着色、等高线叠加以及参数化控制，平台可以把原本抽象的高程数据转化为更直观、更易判断的地形信息，帮助用户真正实现从“看地图”到“懂地形”的升级。

一、传统地图使用中的几个痛点

1、只看影像，地势高低不明显

卫星影像或遥感底图能够很好地展示地表纹理、植被分布、道路建筑等信息，但在表达地形起伏方面存在天然局限。尤其是在大范围区域浏览时，用户看到的更多是颜色和纹理差异，而不是海拔高低和坡面变化。比如在山区场景中，看起来相邻的两块区域，实际可能存在较大的高差；某些看似平缓的区域，也可能隐藏着明显的坡度变化。仅靠影像进行判断，容易出现误判或理解偏差

2、非专业用户难以理解DEM数据

DEM（数字高程模型）是描述地表高程信息的重要基础数据，但它本质上是以数值形式存在的。对于专业人员来说，DEM是分析地形的重要依据；但对于大量业务用户而言，单纯的高程数值并不直观，理解门槛较高。换句话说，DEM很重要，但DEM本身并不“好看懂”。如果没有合适的可视化方式，高程数据的价值很难真正传递给使用者。

3、不易发现地形数据异常

高程数据本身是否存在问题，往往不容易被直接发现。

例如DEM数据在拼接、生产、更新过程中，可能会出现：

• 拼接缝明显
• 局部高程突变
• 数据空洞
• 分辨率不一致
• 边界衔接不自然

如果没有更清晰的高程表达方式，这些问题可能在底图上并不明显，但却会影响后续分析和业务判断。

二、GISBox如何解决这些问题？

1、用高度着色快速表达高程差异：高度着色的本质，是根据高程值为地形赋予不同颜色。不同海拔区间对应不同色带，用户不需要先看数字，就能直接从颜色变化中识别地势高低。

2、用等高线强化地形表达结构：等高线是连接相同海拔点的曲线，它能够清晰表达地形轮廓和起伏规律。特别是在三维场景或大范围地形浏览中，等高线与高度着色叠加使用，可以同时兼顾直观性与准确性，使地形表达更加完整。

3、用参数控制并满足不同分析需求：

• 设置高程映射范围，突出重点海拔区间
• 切换不同色带类型，适配不同展示风格
• 调整等高距，控制等高线疏密程度
• 修改线宽与颜色，提升叠加可读性

三、具体使用过程

1、首先，在GISBox官网中下载安装最新版软件，并在场景编辑中，新建一个“空白三维场景”。

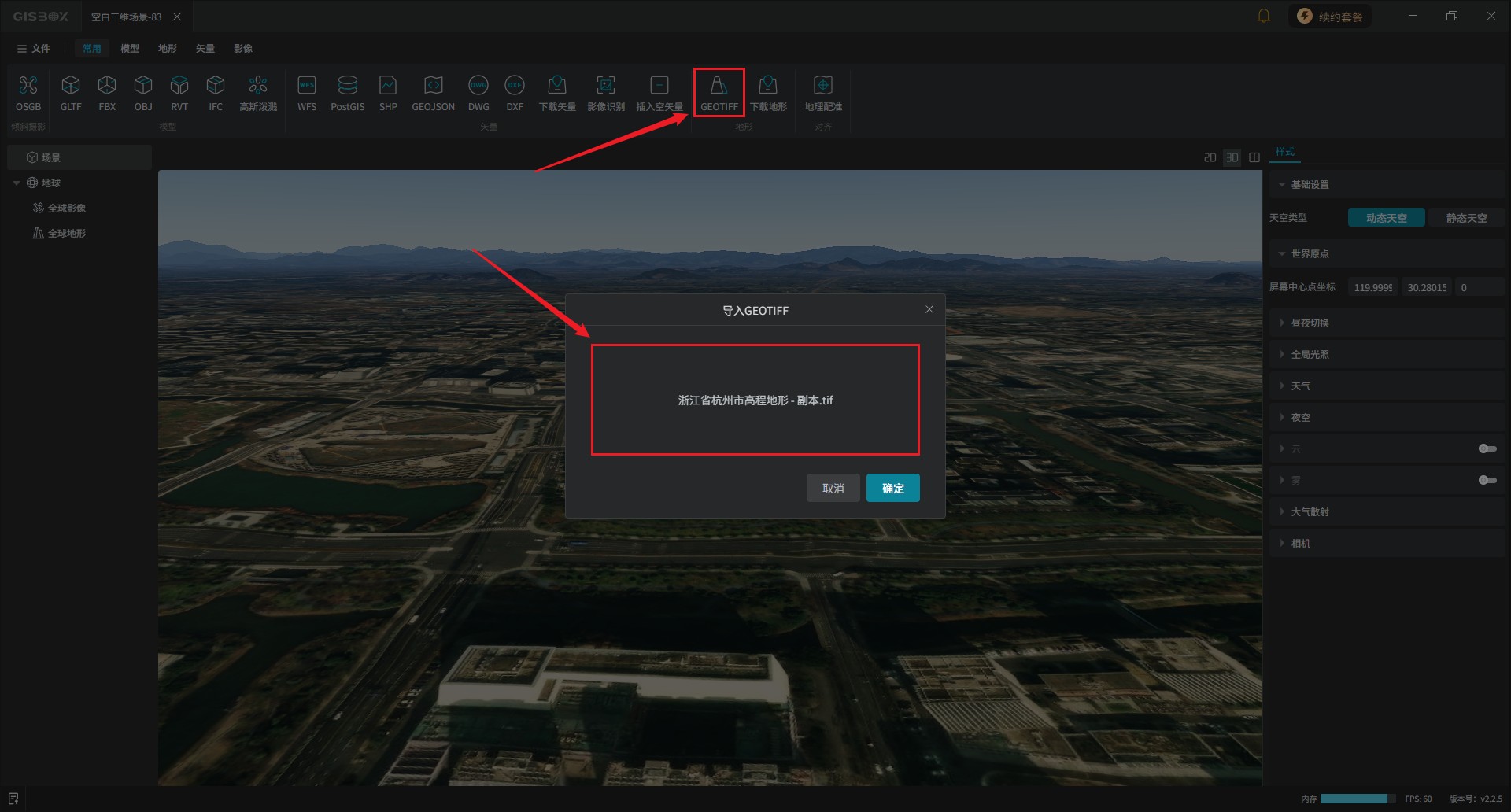

2、在场景上方的地形中找到“GEOTIFF”，将本地的地形文件导入。地形文件导入后，场景中就会显示我们导入的地形。

3、选中高程地形图层，在右侧的样式中，打开“高度着色”，就会跳转出“高度映射范围”和“色带类型”这两个配置项。我们可以通过选择色带类型或着自定义色带来调节高度映射范围。下面是几个不同色带类型在场景中的显示，建议先关闭“全球影像”：

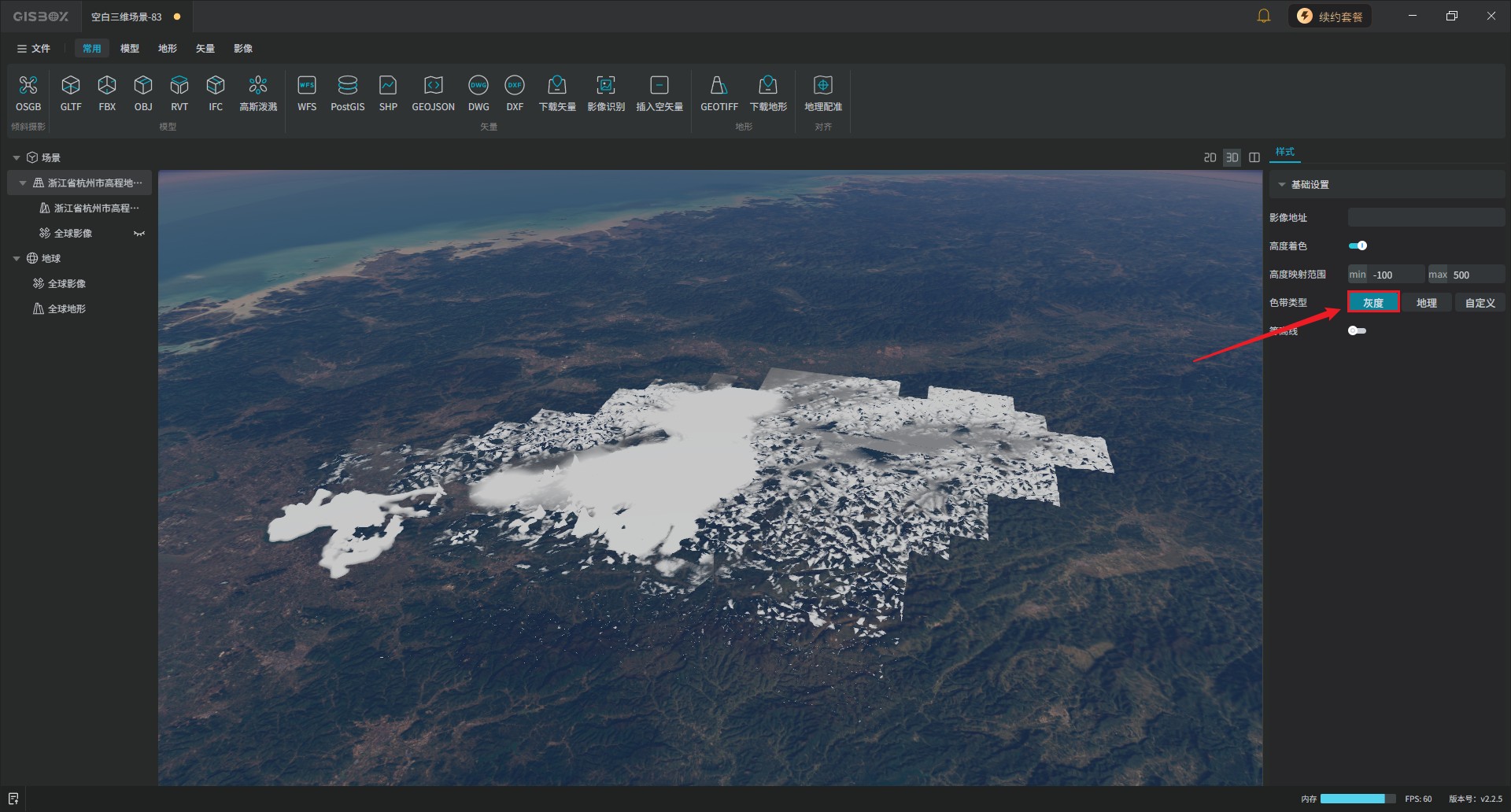

灰度

地理

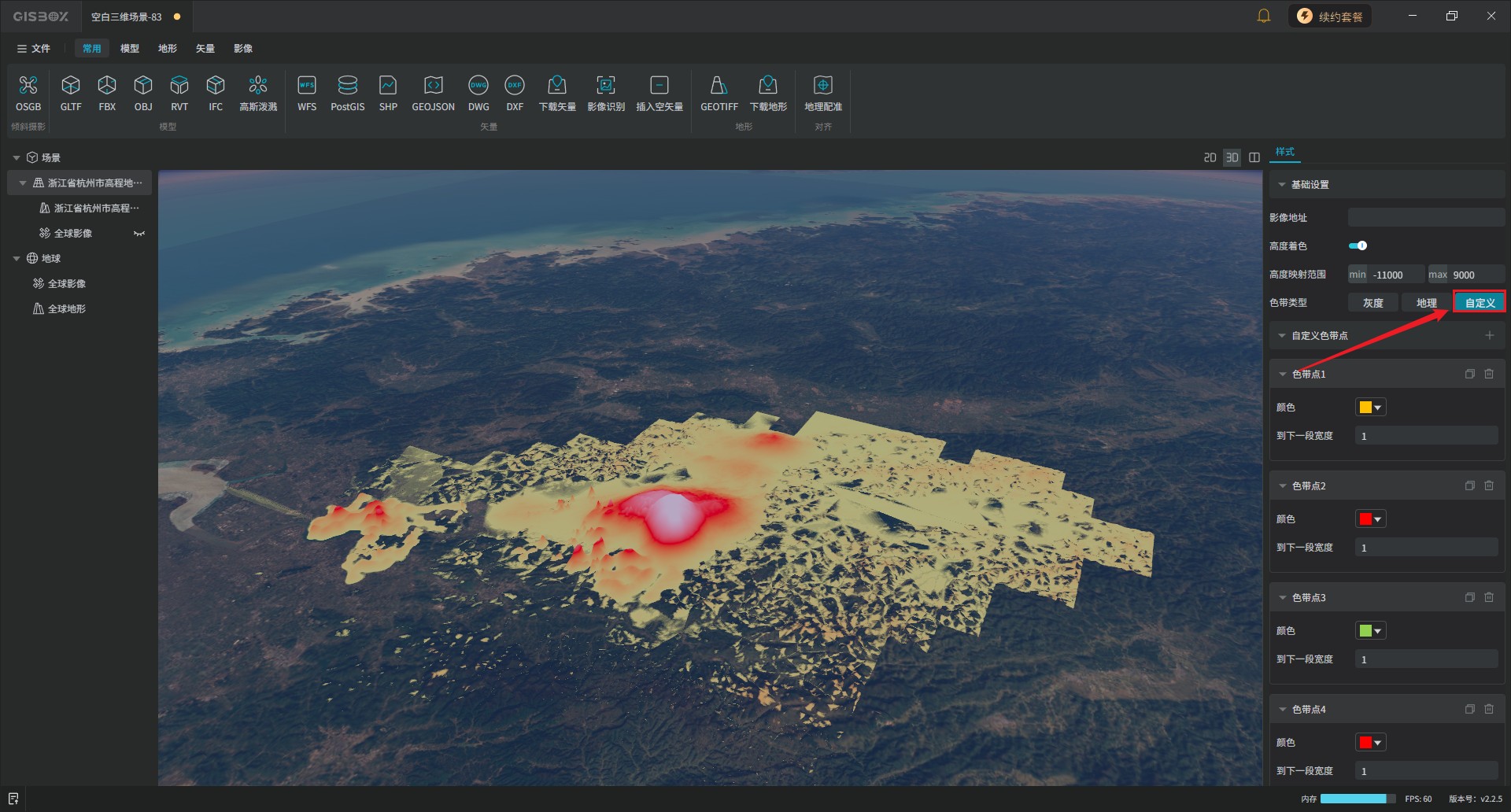

自定义

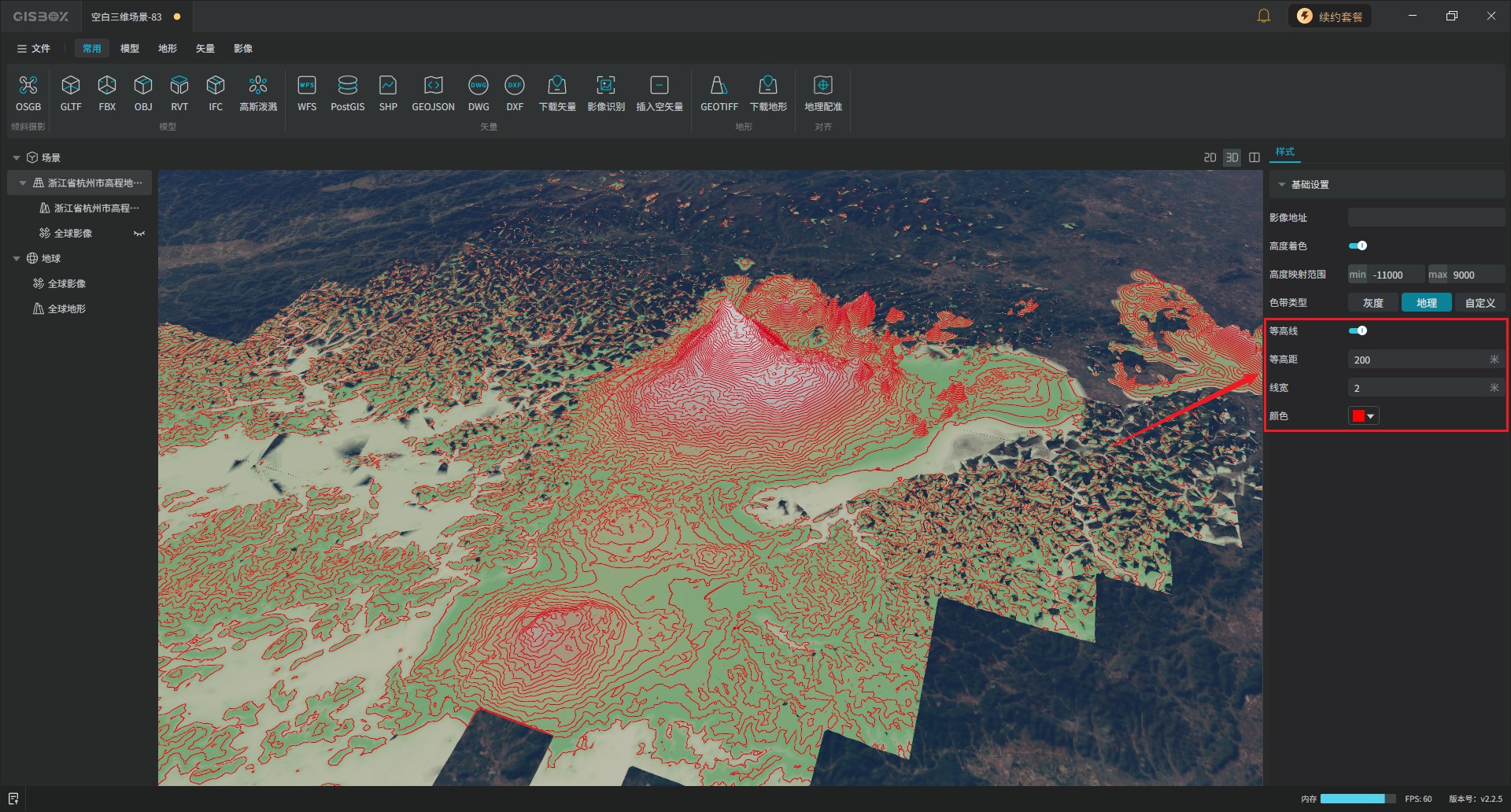

4、打开样式中的“等高线”，我们可以通过调整“等高距”，修改“线宽”和“颜色”，更直观表达地形起伏。

5、全部设置完成后，点击“发布3DTiles”，Geotiff转3DTiles完成后，点击“前往服务”，就会立即跳转至“服务分发”，此时就会看到发布后的3DTiles服务。

6、我们点击“cesium”预览框架，可直接在浏览器中进行预览，生成的服务地址也可以应用到其他GIS平台会或数字孪生项目中。

四、小结

地形高程可视化技术正在打破传统地图的局限，让复杂地形信息变得直观易懂。GISBox凭借其高度着色、等高线叠加和灵活的参数控制功能，为用户提供了一套高效、易用的地形解决方案。无论是专业的地理分析人员，还是普通的业务用户，都能借助这些工具，真正实现从“看地图”到“懂地形”的跨越，从而在规划、决策等工作中做出更精准、更科学的判断。
