怀化㵲水灌区全面铺开，GISBox如何搭建灌区三维底图？

2026年10月28日 20:16

渠首、干渠与量水点，一条渠系要能从头走到尾

灌区工程全面铺开，最先遇到的不是建模精度，而是渠系对不上：渠首取水多少、干渠分几段、支渠接到哪个村，图纸和现场常常有出入。三维底图把渠首、渠道、建筑物和量水点串成一条线，让配水计划有空间依据。下面从渠系梳理、对象表达、数据来源、配水调度、发布和起步六个方面说明。

1 工程铺开后先理清供水层级

一条灌区从渠首到田间，要经过干渠、支渠、斗渠和农渠。每级渠道的权属、管理单位和供水范围不同。底图先按级划分，再逐段接续，才能看清水从哪里来、到哪里去。

1.1 渠首与干渠

渠首要记录取水口位置、设计引水流量和闸门形式。取水口与河道或水库的连接段，也要一并表达。渠首水位和引水流量，按调度记录更新。干渠按桩号分段，每段记录长度、设计流量和衬砌形式。渠道中心线与桩号对应，转弯和分水口单独标注。干渠沿线的隧洞、渡槽和倒虹吸，作为控制性建筑物单独表达。

1.2 支渠与田间末端

支渠从干渠分水，接到斗渠和农渠。分水口以下各级渠道的过流能力，按设计流量记录。分水口位置和分水比例，是配水管理的关键。田间末端要标出灌溉范围，范围来源以土地权属和灌区规划为准。渠道末端没有实测资料的，先用设计图表达，后续补测再更新。

2 底图要放哪些对象

灌区底图不是只画几条线。渠道断面、建筑物、量水设施和道路，都在同一空间里。对象分清楚，更新责任才能落实。

2.1 输水建筑物与附属设施

渡槽、倒虹吸、隧洞、涵闸和跌水，按类型表达。建筑物的进出口要与渠道断面衔接，避免出现错台。每座建筑物记录桩号、尺寸和过流能力。管理房、闸房和启闭机，标注在建筑物附近。渠道两侧的巡查道路，单独成层。

2.2 量水与闸控设施

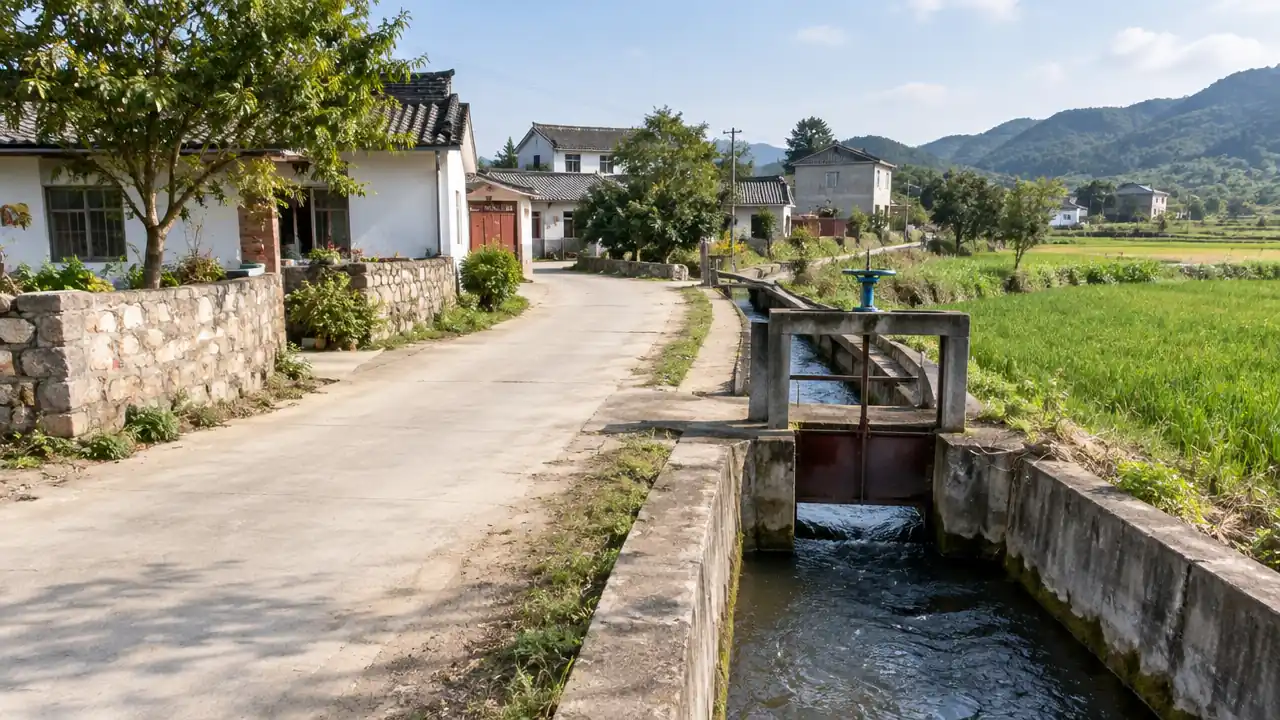

量水堰、量水槽和流量计，按安装位置标注，编号与监测系统一致。闸门要记录孔数、尺寸和启闭方式。自动化改造后的闸控设备，标注通信方式。闸门的开度数据通过接口接入，底图只显示状态。量水设施的安装方向影响读数，现场核对后再入库。设备数据由业务系统管理，底图只做空间组织。

3 数据从哪里来

灌区资料分散在设计和施工单位，老灌区还可能有历史图纸。新建工程资料齐全，老渠道可能只有断面图。资料条件不同，建模策略也要调整。

3.1 设计与竣工资料

设计图提供渠系布置、断面和建筑物尺寸，竣工图反映实际建成情况。两者不一致时，以竣工图和现场核查为准。桩号系统要统一，改线段的旧桩号保留对照。渠道衬砌形式和厚度，按竣工资料记录。竣工测量成果要覆盖渠顶、渠底和建筑物关键点。

3.2 航测与现场核查

无人机航测适合渠道沿线和灌区范围，能生成正射影像和实景模型。渠道断面可以用点云提取，重点建筑物用近景摄影补充。航测飞行高度和地面分辨率按渠道宽度选择。现场核查记录渠道淤积、破损和私自取水情况。影像和点云带坐标和时间，更新时按渠段替换。

4 配水调度怎么上图

配水是把有限的水按计划分到各级渠道。调度要看渠首来水、渠道过流能力和用水需求。底图把渠系和量水点放在一起，配水方案的空间关系才清楚。

4.1 分段配水

干渠按分水口分段，每段记录计划流量和实际流量。支渠分水按轮灌组安排，轮灌顺序在图上可以看出来。轮灌组之间的切换时间，在配水计划中明确。渠道过流能力不足的区段，提前标注，避免计划与实际脱节。配水计划由管理单位编制，底图提供空间核对。

4.2 用水与受益面积

灌溉面积按村组和地块统计，与渠道供水范围对应。用水量数据来自量水设施和水费台账，按渠段归集。水费台账与渠道编码对应，便于按段核算。面积和水量对不上时，回到渠道和分水口核查。底图不替代水费计算，只提供空间对照。

5 数据怎么切片和发布

灌区是带状工程，渠道长、范围广。整条渠系一次建模，数据量大且更新困难。按干渠分段、按管理所组织，更利于维护。发布方式要兼顾管理站和移动端。

5.1 地形、影像与模型

灌区地形多为 GeoTIFF，影像为航测正射图，建筑物模型来自设计单位。GISBox 基础版可免费完成 GeoTIFF 转地形、影像切片、通用模型切片、OSGB 转 3DTiles 和 LAS 点云切片；RVT、IFC、DWG 切片属于企业版能力，反切、重建顶层和顶点压缩属于专业版及以上。地形转换、影像切片和模型发布的操作步骤，可以参考 GISBox 图文教程 中关于地形、影像与 3DTiles 服务的演示。渠道模型可以简化，保留断面和建筑物轮廓。渠道两侧的防护林和道路，可以作为辅助图层。

切片前按干渠分段裁剪，减少单次任务量。切片耗时与数据量、机器配置有关，建议在自身项目中实测。渠道与地形接边处容易悬空，发布前抽查渡槽和倒虹吸。

5.2 服务与权限

浏览器端看 3DTiles 和影像瓦片，矢量查询用 WFS，移动端用轻量瓦片。灌区管理单位看全渠系，管理站看本段，用水户看公开的供水信息。量水和闸控数据属于内部资料，对外页面只放渠道走向和灌溉范围。服务地址登记，更新时保持地址不变。图层命名带渠段编码，方便业务系统调用。

6 项目起步怎么做

灌区工程线长面广，不建议一次覆盖全部渠系。选一条干渠和两条支渠，把渠系、建筑物、量水点和配水流程跑通，再向其他渠段复制。起步阶段以配水管理需求为主。

6.1 准备清单

1）渠系资料：渠首、干渠、支渠与分水口布置。

2）建筑物资料：渡槽、倒虹吸、隧洞、涵闸与跌水。

3）量水资料：量水设施位置、编号与监测方式。

4）灌面资料：灌溉范围、村组与地块对应关系。

5）影像地形：航测正射、DEM 与重点段实景模型。

6）运行环境：网络、服务器与账号权限。

7）验收口径：点位精度、更新频率与渠段划分。

8）责任分工：渠段、建筑物与数据更新的责任人。

清单由灌区管理单位牵头确认，设计、施工和用水合作组织参与。

6.2 不适用的情况

只做汇报展示、不接配水业务的，用影像加渠系线即可。渠道桩号和分水口存在争议的，先核实再建图。渠道改线方案未定的，先不要按旧线建图。涉及未公开测绘成果的，按管理规定处理，不进入公开服务。

6.3 验收看什么

看渠系走向与竣工图是否一致，看分水口位置和分水比例是否对应，看建筑物桩号与渠道是否吻合，看量水设施编号与监测系统是否一致，看服务在管理站和移动端能否正常加载。再抽几条支渠核对灌溉范围。灌溉季结束后复盘一次，检查配水记录和底图更新是否同步，复盘结果作为下一季配水计划编制的参考。灌区相关政策可以通过 中国水利网 等公开渠道核对，具体管理要求以主管部门文件为准。

常见问题（FAQ）

FAQ-1 地形需要多高精度

按用途定。用于渠系布置和配水管理，常规 DEM 加影像通常够用；用于渠道断面计算和工程量复核，要按测量规范补测。地形精度在任务书里约定，重点渠段可以加密。

FAQ-2 没有竣工图怎么办

可以先用设计图和航测影像搭框架，现场核查后修正。渠道断面用点云提取，建筑物按实测尺寸补录。资料缺失的渠段在图上注明，后续逐步完善。桩号以现场标识为准。

FAQ-3 量水数据怎么接入

通过监测系统接口接入，统一测站编号和时间。底图按权限展示流量和状态，不复制业务系统的全部数据。接口字段和更新频率在集成方案中约定。异常值由业务人员核实。

FAQ-4 县乡两级怎么共用

先统一坐标、桩号和渠段编码，再按管理范围授权。县级看全渠系，乡级看本辖区，用水户看公开信息。共享平台部署在双方都能访问的网络区域，更新记录留痕。

需要核对切片与发布能力，可以查看 GISBox 套餐定价页 的功能矩阵。

想先用一条干渠的数据试建场景，可从 GISBox 下载页 获取当前版本。
