跨省河湖生态流量定标，GISBox如何搭建河湖三维底图？

2026年10月27日 20:20

断面、闸坝与取水口，先把空间关系理清

跨省河湖生态流量定标，落到地方先要回答三个问题：考核断面在哪里，控制性工程怎么调，沿线取用水如何核对。这些问题的共同基础是空间位置。把河段、闸坝、水文站和取水口放进同一坐标系，定标结果才有可执行的落点。下面从对象梳理、数据来源、调度表达、部门共用、发布和起步六个方面说明。

1 定标之后先要理清哪些对象

跨省河湖的生态流量定标，最终要落到具体断面和具体工程上。省界断面考核水量，控制性水库和闸坝承担调度，沿线取水口影响实际下泄。先把这些对象在同一张图上点清楚，后面的监测、考核和调度才有对应关系。对象不清，数据再多也对不上号。

1.1 河段与控制断面

河段要按行政边界和控制节点拆分，一段一段地标。拆分依据包括省界、市界、重要支流汇入口和大型水利工程，边界来源写进元数据，便于后续复核。控制断面要记录位置、断面形式、监测方式和责任单位。断面坐标以水文部门的实测成果为准，图形位置与坐标值保持一致，不能图形画在桥上、坐标却在桥下。断面名称要与考核文件一致，避免同一个断面出现两种叫法。

断面上下游一定范围内，建议单独标注保护范围。范围线不是法定界线，只用于内部核对和展示，具体管理要求仍以主管部门文件为准。河段长度、平均比降和河宽等属性，可以和断面数据放在同一张表里，方便按河段统计。

1.2 闸坝、取水口与汇入口

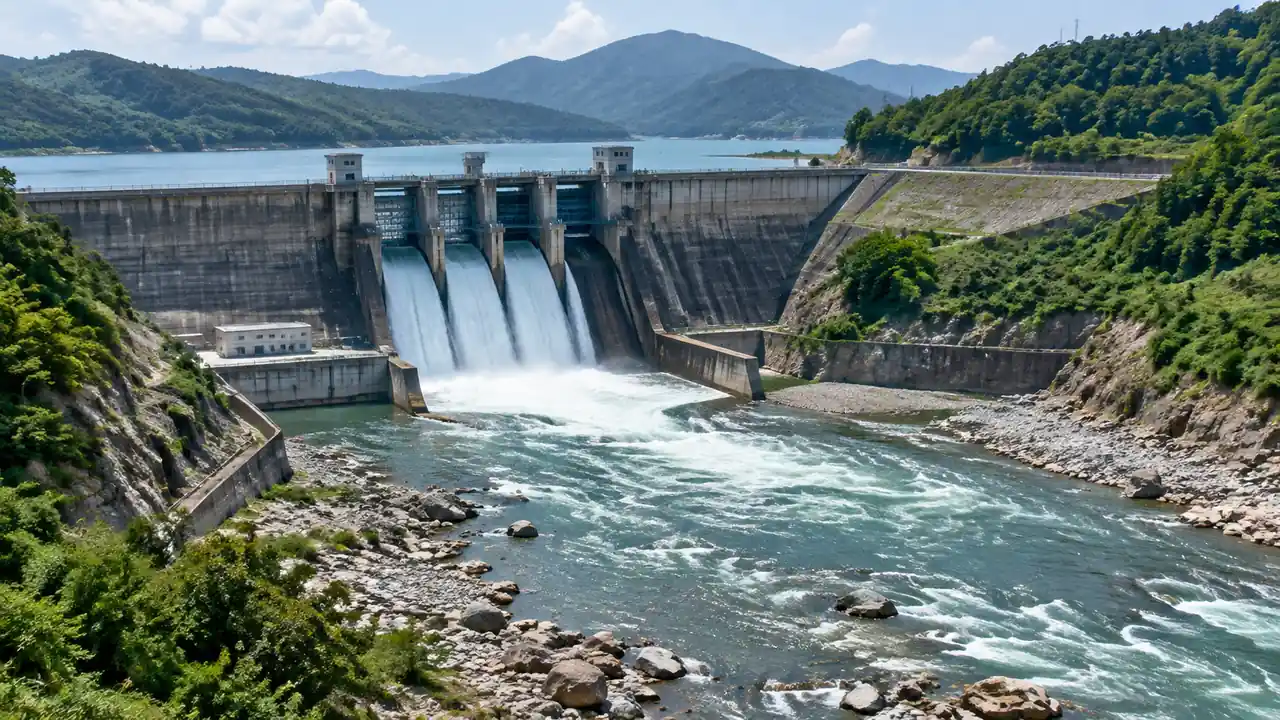

闸坝要记录坝址、类型、调度方式和最小下泄要求。取水口要记录取水规模、用途和许可信息，位置精度要求比河段更高。支流汇入口要标出汇入方向和水质监测点，否则干流断面的水量变化很难解释。三类对象都涉及许可和调度信息，图上只放位置和公开属性，敏感数据留在业务系统。

2 底图数据从哪里来

底图的数据来源通常有三类：水文部门的断面与监测资料，水利部门的基础地理数据，以及无人机和卫星影像。三类资料的坐标基准、精度和更新周期不一样，直接叠在一起会出现错位。入库前先统一坐标，再按对象类型分层，后续更新才不会互相覆盖。

2.1 水文与地形资料

河道地形可以从已有测图、DEM 和航道测量成果中获取。平原河网地区高差小，DEM 的垂直精度对水面线推算影响很大，使用前要核对来源和精度。山区河道要关注峡谷段和弯道，常规 DEM 容易丢失陡坎。地形数据入库时保留原始坐标系和转换参数，别只留一个转换后的成果。

水文资料包括流量、水位、水质和泥沙。监测数据按站点组织，站点编号与水文年鉴一致。历史数据可以作为背景图层，动态数据通过接口接入，两者在图上要能区分，避免把历史值当成当前值。

2.2 影像与实景资料

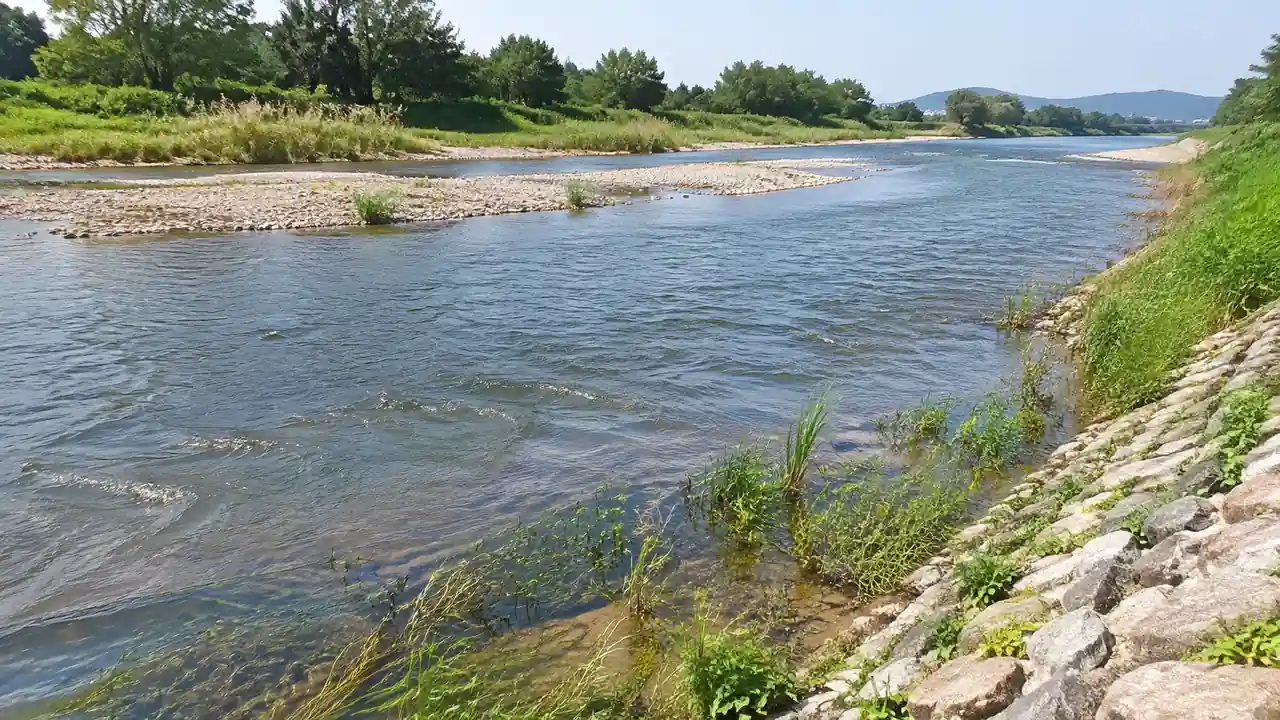

卫星影像适合看河道形态和岸线变化，无人机影像适合看局部工程和岸坡。影像的获取时间要记录，汛期前后的对比能反映冲刷和淤积。正射影像要带坐标信息，拼接时注意接边，避免同一条堤防在两张影像上错开。

重点河段可以用倾斜摄影做实景模型，用于闸坝、堤防和岸坡的查看。模型范围不必覆盖全河段，选工程密集和险工险段即可。影像和模型都要有授权来源，涉密和敏感区域的成果按管理规定处理，不上公开服务。

3 生态流量怎么在图上表达

生态流量本身是一组数值，落到图上需要空间载体。控制断面是考核点，闸坝是调度点，取水口是影响点。三类点连起来，才能看出下泄水量从哪来、到哪去、被谁用掉。图面表达以点和线为主，数值通过属性表和弹窗展示。

3.1 控制断面与流量区间

每个控制断面可以挂接一组流量指标，包括年度总量、月度过程和最小下泄流量。指标来源写清楚，是定标成果还是调度方案，避免混用。图上用颜色区分达标、临界和未达标，颜色规则要在图例里说明。数值刷新频率与监测系统一致，手工填报的数据单独标注。

断面流量与水位的关系，可以在属性里附一条水位流量关系曲线。曲线用于换算，不替代实测。换算结果与实测偏差较大时，以实测为准，并在记录里说明原因。

3.2 调度路径与影响范围

水库和闸坝的下泄，会沿河道向下游传播。图上可以画出调度路径，标出传播时间和沿程主要节点。路径是示意，不是水动力学计算成果，用于快速判断影响范围。需要精细分析时，交给专业模型，底图只提供空间框架和基础数据。

影响范围内如果有取水口、湿地或敏感水域，可以单独标注。调度方案调整时，受影响对象一目了然。标注不等于结论，是否影响、影响多大，仍要结合水量和水质数据判断。

4 多部门共用要注意什么

跨省河湖涉及水利、生态环境、自然资源和地方政府。各部门的图层、口径和权限不同，共用一张图的前提是规则清楚。谁的数据谁负责，谁的图层谁更新，图上要能看出来。没有责任分工的共享，到头来往往变成一份过期数据。

4.1 坐标与口径统一

坐标系统一到大地方位基准，高程统一到同一个基准面。河段长度、水面面积等统计口径，要事先约定，按统一边界计算。断面名称、站点编码和行政区代码，采用主管部门的现行标准。历史资料如果使用旧代码，入库时做对照，不直接改原值。

4.2 权限与版本

按部门和角色分配权限，水文数据、许可信息和敏感工程分开授权。图层版本按更新时间管理，重要调整保留历史版本，便于追溯。对外展示的页面只放公开图层，内部核对页面再放开细节。权限变更留记录，人员调整时及时回收账号。

5 模型与数据怎么发布

河湖数据最终要能被浏览器和业务系统调用。地形、影像、矢量和水面模型，格式不同，发布方式也不同。发布前先做切片和坐标检查，发布后再做一次客户端加载测试。能打开、能定位、能查询，才算完成。

5.1 地形、模型与切片

河道地形多为 GeoTIFF，可切片为地形服务；影像可切片为瓦片服务；闸坝和堤防的实景模型多为 OSGB，可转为 3DTiles。GISBox 基础版可免费完成 GeoTIFF 转地形、影像切片、OSGB 转 3DTiles 和通用模型切片，WMTS、WMS、WFS、MVT 与 3DTiles 服务分发也在免费范围内。倾斜摄影反切、重建顶层、顶点压缩等能力属于专业版及以上，是否需要用，按项目的数据量和更新方式判断。

切片参数与数据量、机器配置有关，具体耗时建议在自身项目中实测。切片前把范围裁到项目区，去掉无关瓦片，能减少后续维护量。模型与地形接边处容易出现高差，发布前抽查几处闸坝和堤防。河道地形切片、闸坝模型转换与服务发布的操作步骤，可参考 GISBox 图文教程 中的地形处理、模型切片与服务分发演示，参数按项目数据量调整。

5.2 服务协议与离线部署

业务系统常用 WMTS 和 3DTiles，矢量查询用 WFS，矢量瓦片用 MVT。协议选择按客户端能力定，不追求全都开。跨部门共享可以部署在政务外网，涉密数据走内网。局域网离线版通过 License 激活，适合网络条件受限的河段管理单位。

服务地址要登记，包括图层名、坐标系和更新日期。客户端接入后做一次坐标核对，确认点位落在正确位置。更新数据时保持服务地址不变，避免业务系统反复改配置。

6 地方起步怎么做

不建议一上来就覆盖全流域。选一条跨省河段或一个控制断面群，把对象、数据、表达和发布跑通，再向外扩展。起步阶段的目标是让水利、生态环境和地方政府能在同一张图上对话，而不是追求模型精细。

6.1 准备清单

1）河段划分：省界、市界、支流汇入口和控制节点。

2）断面资料：位置、形式、监测方式与责任单位。

3）工程资料：闸坝、取水口、泵站与调度要求。

4）地形影像：DEM、正射影像与重点河段实景模型。

5）监测数据：流量、水位、水质与数据接口。

6）运行环境：网络分区、服务器配置与账号权限。

7）验收口径：点位精度、更新频率与图层范围。

清单在项目启动会上确认，后续变更走书面记录。

6.2 不适用的情况

河道地形长期没有更新、断面位置存在争议的，先补测和核实，别急着做展示。只用于会议汇报、不接监测和业务的，用影像加矢量图即可，不必建实景模型。涉及敏感设施和未公开测绘成果的，按管理规定处理，不进入公开服务。

6.3 验收看什么

看断面点位与水文资料是否一致，看闸坝和取水口的位置是否准确，看影像与地形接边是否错位，看服务在浏览器和业务系统中能否正常加载，看权限设置是否符合分工。再抽几个断面核对流量区间和颜色规则。运行一个汛期后复盘一次，检查数据更新是否跟得上，哪些图层使用频率低，下一阶段再决定是否扩展。政策背景和技术资料可以通过 中国水利网 等公开渠道核对，涉及具体考核指标时仍以主管部门正式文件为准，底图只承担空间组织的工作。

常见问题（FAQ）

FAQ-1 定标结果和三维底图是什么关系

定标确定的是断面和水量指标，三维底图解决的是这些指标落在哪里、由哪个工程调度、影响哪些对象。两者不是替代关系。底图不设定标结论，只把空间关系和数据组织好，供考核、调度和会商使用。

FAQ-2 没有实测地形怎么办

可以先用公开 DEM 和影像做基础底图，重点河段再补测。使用公开地形时要说明精度限制，水面线推算和工程量计算不能直接依赖。补测范围按工程密度和险工险段确定，不必全河段覆盖。补测成果入库时保留原始数据。

FAQ-3 闸坝调度数据能直接上底图吗

位置和公开属性可以上图，实时调度数据建议通过接口接入，按权限展示。涉及安全和小水电运行的数据，按主管部门要求管理。底图展示状态和范围，调度指令仍由运行单位下达。对外页面只放公开信息。

FAQ-4 跨省河段数据怎么共享

先约定坐标、编码和统计口径，再按图层授权。共享平台部署在双方都能访问的网络区域，敏感图层单独审批。数据更新责任按河段和对象划分，更新记录留痕。出现争议时以主管部门确认的成果为准。

需要核对切片与发布能力，可以查看 GISBox 套餐定价页 的功能矩阵。

想先用一段河道数据试做场景，可从 GISBox 下载页 获取当前版本。
