LandXML（土木工程数据交换格式）
2025年10月09日 09:36

GISBox是一站式三维 GIS 数据编辑、转换、发布平台，支持 OSGB/GEOTIFF/RVT 等多种 GIS 格式编辑，转换为 3DTiles/Terrain 等并发布。

简介

LandXML是一种基于XML的土木工程数据交换格式，主要用于在不同CAD平台间共享道路、地形、地块等基础设施设计数据‌。它通过标准化数据结构实现Autodesk Civil 3D等软件间的几何信息（如曲面、COGO点）和属性数据传递，支持北距/东距/高程坐标体系及桩号断链等专业参数‌。该格式特别适用于地形处理、测量数据导入等场景，能有效减少模型转换时间并保持数据完整性‌。

文件结构

LandXML（土木工程数据交换格式）的文件结构主要包括以下核心部分：

  1. 根元素：作为整个文件的根容器，包含所有工程数据。
  2. 元信息模块：描述工程的基本属性，如名称、编号、坐标系等。
  3. 地形数据模块：存储地形表面数据，包括高程点、等高线、三角网等。
  4. 道路设计模块：描述道路、管线等线性工程的几何信息。
  5. 管网系统模块：存储排水、供水等管网数据。
  6. 扩展与自定义模块：支持工程特定数据的扩展。

优点

  1. 跨平台与软件兼容性：LandXML作为开放的非专有格式，不依赖特定软件，支持在Autodesk Civil 3D、图新云GIS等不同平台间交换数据。
  2. 标准化数据结构：通过预定义标签（如<Surfaces>、<Alignments>）规范数据组织，确保地形、道路、管网等工程信息的结构化存储。
  3. 长期数据归档与复用：LandXML提供适于长期存储的数据格式，支持从设计阶段到施工、维护阶段的全生命周期数据传递。
  4. 支持复杂工程对象：涵盖测量数据、定线、路廊、管线等信息，满足GIS与道路领域需求。

缺点

  1. 语义表达能力有限：XML格式本身难以单独解决异地异构数据集成问题，需依赖其他技术（如Schema扩展）实现跨平台互操作。
  2. 数据冗余与解析效率：相比JSON等轻量级格式，XML的标签结构可能导致数据冗余，影响大规模数据传输与处理效率。
  3. 扩展性与维护成本：虽支持自定义扩展，但需确保扩展标签符合Schema规范，否则可能引发兼容性问题。
  4. ‌坐标系与单位处理依赖外部定义：坐标系信息需通过<CRS>标签或EPSG编号显式指定，若未定义可能导致数据错位。

应用场景

LandXML在土木工程中广泛应用于跨平台数据协作，如将道路设计数据从Civil 3D导出至其他BIM软件实现协同设计，或通过标准化格式整合地形测量、管网布局及施工记录，支持从规划到运维的全生命周期信息共享，同时为长期工程档案存储提供可追溯的开放数据载体。

示例图

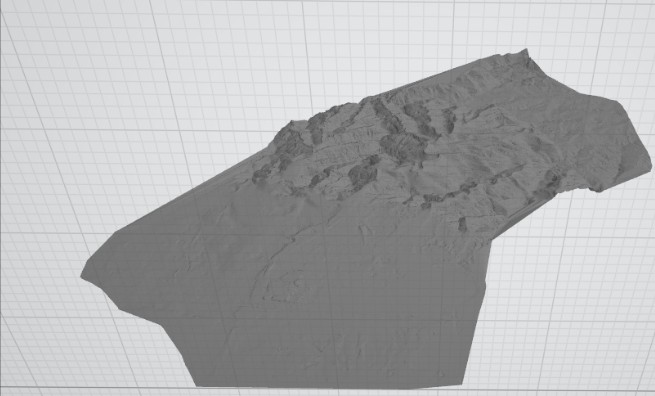

1. LandXML转换为PLY。

文件打开方式

1. 导入LandXML设计地形。

相关 GIS 文件

MID

IMDF

STYLX

TIGER
