简介
SLPK（Scene Layer Package）文件格式是一种用于存储和共享三维场景数据的文件格式。SLPK 文件是 ArcGIS Pro 软件中的一种打包格式，用于将三维场景数据和相关资源打包成一个单独的文件，方便在 ArcGIS 平台上进行共享和传输。
文件结构
1. 整体结构
- 本质：一个ZIP 压缩包（但内部文件不额外压缩，仅用 ZIP 格式封装）。
- 核心文件：
<font style="background-color:rgba(27, 31, 35, 0.05);">3dSceneLayer.json</font>：描述文件（如坐标系、数据范围、版本）。<font style="background-color:rgba(27, 31, 35, 0.05);">nodes/</font>：存储三维节点数据的文件夹。<font style="background-color:rgba(27, 31, 35, 0.05);">sharedResources/</font>：共享资源（如纹理、材质）的文件夹。
2. 节点（Nodes）
- 作用：三维场景被拆分为多个节点（类似地图的“块”），每个节点包含：
- 几何数据（
<font style="background-color:rgba(27, 31, 35, 0.05);">.bin</font>文件）：存储三维模型的顶点、面片等信息。 - 纹理贴图（
<font style="background-color:rgba(27, 31, 35, 0.05);">.jpg</font>/<font style="background-color:rgba(27, 31, 35, 0.05);">.png</font>）：模型的表面材质。 - 属性数据（
<font style="background-color:rgba(27, 31, 35, 0.05);">.json</font>）：节点的附加信息（如 ID、名称）。
- 几何数据（
- LOD（多细节层次）：节点可能包含多个 LOD 版本，根据距离动态加载不同精度的模型。
3. 共享资源
- 复用机制：纹理、材质等资源可能被多个节点共用，存储在
<font style="background-color:rgba(27, 31, 35, 0.05);">sharedResources/</font>中，避免重复存储。 - 引用方式：节点通过路径或 ID 引用共享资源，减少文件体积。
4. 包围体（Bounding Volume）
- 作用：定义节点的空间范围，类似“盒子”包裹节点数据，用于快速渲染和查询。
- 类型：
- OBB（有向包围盒）：适合规则形状（如建筑）。
- MBS（最小包围球）：适合点云等不规则数据。
5. 版本差异
- I3S 1.7+：节点索引信息聚合到
<font style="background-color:rgba(27, 31, 35, 0.05);">nodePages</font>中，减少文件数量，提升加载效率。 - I3S 1.8+：支持 Basis Universal 纹理压缩，进一步优化存储和渲染。
6. 类比理解
- SLPK 文件 ≈ 一本装订好的书：
<font style="background-color:rgba(27, 31, 35, 0.05);">3dSceneLayer.json</font>≈ 封面（记录书的信息）。<font style="background-color:rgba(27, 31, 35, 0.05);">nodes/</font>≈ 书页（每页是一个节点的数据）。<font style="background-color:rgba(27, 31, 35, 0.05);">sharedResources/</font>≈ 公共插图库（多个章节共享的图片）。
优点
- 高效存储与传输：采用压缩算法与空间索引技术，减少文件体积，提升加载速度。支持多细节层次（LOD）渲染，优化大规模场景的显示性能。
- 跨平台兼容性：可在 ArcGIS Pro、ArcGIS Online、ArcGIS Earth 等多种 Esri 产品中使用，支持跨平台共享与协作。
- 数据完整性：将三维模型、纹理、元数据等资源封装为单个文件，避免数据丢失或版本不一致问题。
- 支持多种数据类型：可存储倾斜摄影、点云、3D 对象（如 BIM 模型）、集成网格等多种三维数据类型。
缺点
- 依赖 Esri 生态：SLPK 是 Esri 专有格式，非 Esri 软件（如 QGIS、Blender 等）可能无法直接读取或编辑，需依赖 Esri 提供的工具或插件。
- 学习成本较高：创建和编辑 SLPK 文件需要熟悉 ArcGIS Pro 或 CityEngine 等工具，对非专业用户有一定门槛。
- 文件体积仍较大：尽管经过压缩，高精度三维场景（如大规模城市模型）的 SLPK 文件体积仍可能较大，影响传输与存储效率。
- 开放性有限：相比 glTF、OBJ 等开放格式，SLPK 的开放性较低，可能限制其在非 Esri 生态中的应用。
应用场景
通过使用 SLPK 文件，城市规划师和设计师可以创建和共享具有真实感的城市模型，用于规划和评估城市发展项目。SLPK 文件也可以集成各种地理数据，并提供强大的分析工具，帮助用户进行地理分析和决策支持。
示例图

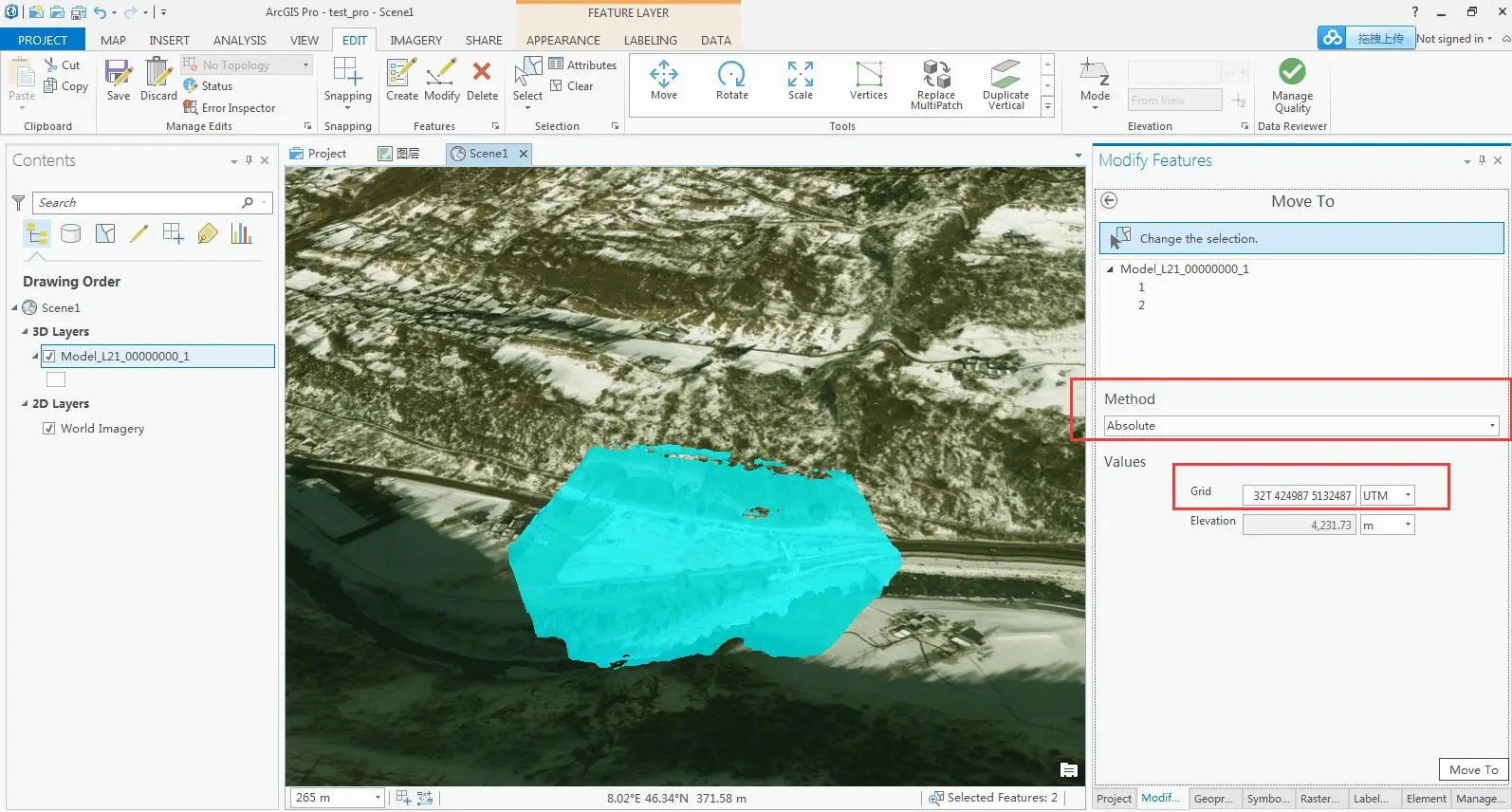

- 在软件中打开 SLPK 文件。

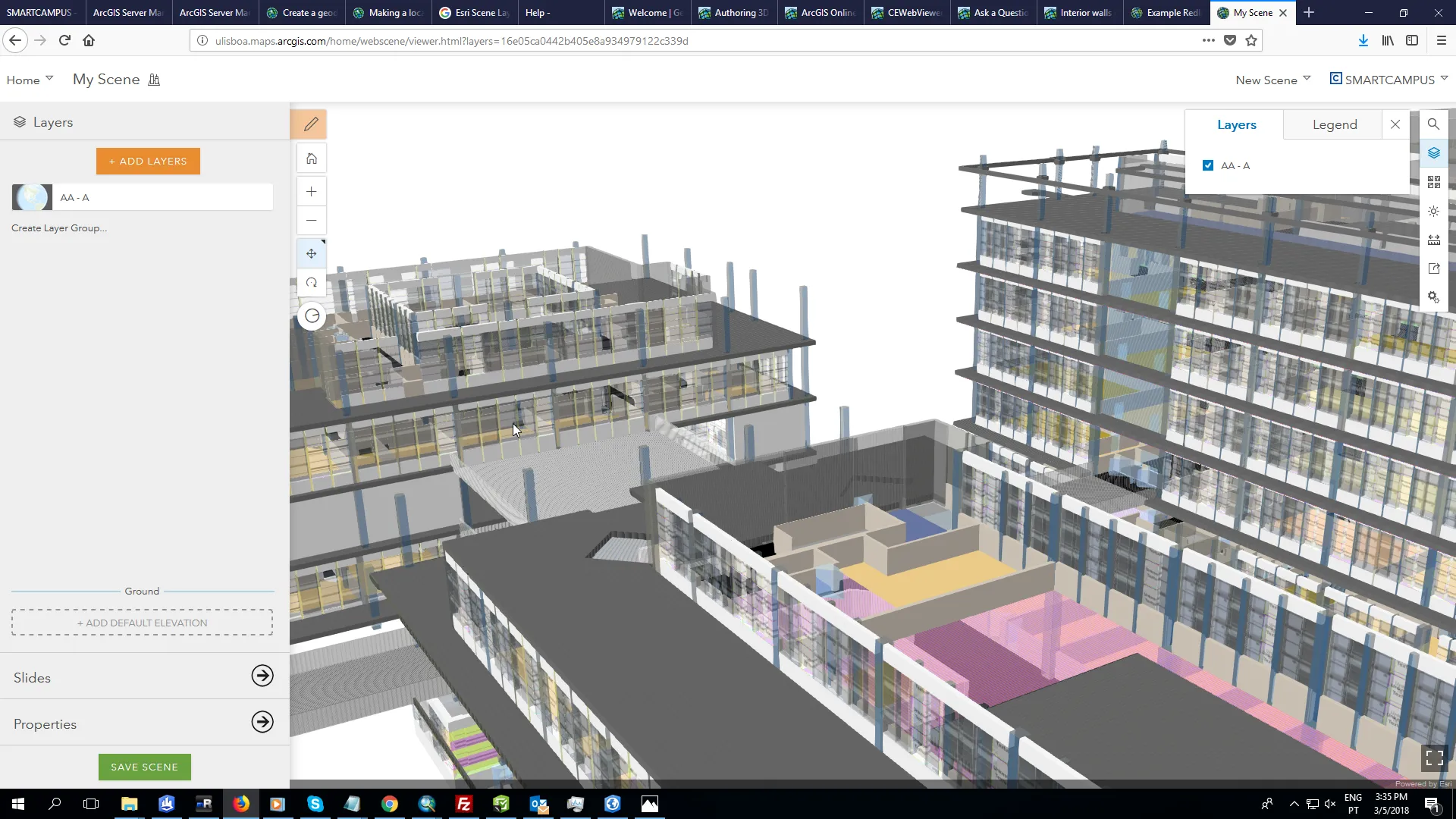

- 在软件中打开 SLPK 文件。
文件打开方式
- 在 ArcGIS 中打开 SLPK 文件。
