复合坐标系（Compound CRS）
2025年11月21日 09:14
GISBox是一站式三维GIS数据编辑、转换、发布平台，支持OSGB/GEOTIFF/RVT等多种GIS格式编辑，转换为3DTiles/Terrain等并发布。
简介
复合坐标系（Compound CRS）通过组合多个坐标参考系统（CRS）实现多维空间数据的统一表达，例如将平面坐标（如EPSG:7661）与高程数据（如EPSG:3855）结合，形成“平面+高程”的完整空间描述。其核心特点包括：通过关联参数（如椭球体、基准面）确保水平与垂直坐标系的一致性，并适用于需要同时表达平面位置和高程的领域（如地形建模、三维GIS分析）。在技术实现上，复合CRS通常包含一个水平CRS和一个垂直CRS，通过嵌套或关联参数实现坐标系的统一。
坐标系构成
- 总体坐标系：用于建立几何模型，决定零件在空间的位置和方向，通常与CAD数模导入时的坐标系一致。
- 铺层坐标系：用于指定层压板的铺层方位，定义0°铺层的纤维走向，是局部坐标系的一种。
- 材料坐标系：与材料特性相关的坐标系，用于描述材料本构关系或纤维方向。
- 断面坐标系：针对特定截面分析的局部坐标系，常用于结构力学中的应力或应变计算。
优点
- 多维数据统一表达：通过组合水平坐标系（如平面坐标）与垂直坐标系（如高程基准），实现空间数据的完整描述，适用于地形建模、洪水模拟等复杂场景。
- 精确模拟材料行为：在复合材料分析中，通过区分总体坐标系、铺层坐标系等，可精准定义各向异性材料的属性和方向，提升仿真准确性。
- 灵活性高：支持动态调整（如工件坐标系更新时自动同步路径），便于适应外轴移动或传送导轨等应用需求。
缺点
- 复杂度高：需精确设定各子系统的参数（如椭球体、基准面），建模难度大且计算成本显著增加。
- 经济负担重：复合材料的原材料和加工成本高昂，进一步放大了分析的经济压力。
- 兼容性挑战：局部坐标系（如参心坐标系）与全球地心坐标系（如GPS）的转换复杂，可能影响数据整合精度。
应用场景
复合坐标系（Compound CRS）通过组合水平坐标系（如平面坐标）与垂直坐标系（如高程基准），实现多维空间数据的统一表达，广泛应用于地形建模、洪水模拟和三维GIS分析等场景。在工程领域，它用于精确模拟复合材料的各向异性行为，例如层压板的失效模式分析，同时支持动态调整以适应外轴移动或传送导轨等需求。科学研究中，复合坐标系在智慧城市地图的数据融合、交通流量优化，以及物理学和计算机图形学的物体运动轨迹描述中发挥关键作用。其核心优势在于整合不同维度的空间信息，但需注意参数设置的复杂性和计算成本。
示例图

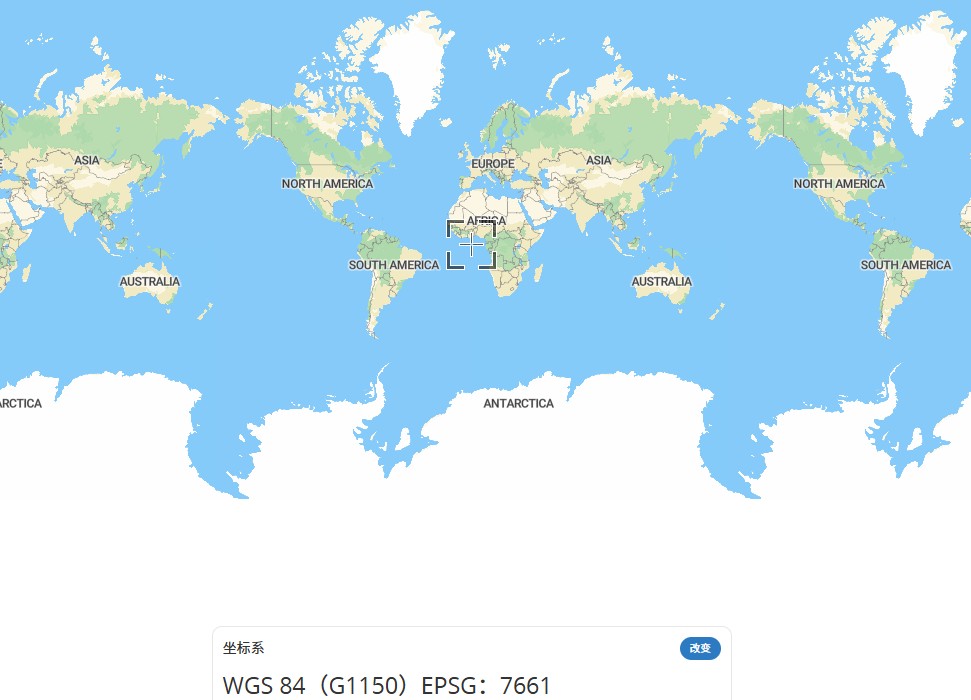

1. WGS 84（G1150）EPSG：7661。
2. 南极-彭内尔海岸地区-EPSG：3855。
