先把空间底座和业务系统分开：前者管位置与形态，后者管运行与调度

做地下管网数字孪生，第一步不是买软件，是把三样东西分开：管线的矢量与属性、地表的实景模型、业务侧的运行监测。前两样构成空间底座，第三样靠接口接进来。GISBox 的位置在中间一段，负责矢量导入编辑、图纸发布、模型转换与服务分发。拓扑分析、水力计算、探测作业都不在它的范围内。顺序上，先分类，再定基准，然后才轮到转换和发布。

1 先分清三类内容

地下部分看不见，数据来源却很杂。竣工图纸、探测成果、设计模型、地表实景，四类东西混在一个压缩包里交付，后面几乎一定要返工。先分类，再谈建模。

1.1 矢量管线要带哪些字段

一条管线至少要有起止点、管径、材质、埋深或管底高程、权属单位、敷设年代、数据来源。缺了起止点，连不成网；缺了埋深，三维里只能贴着地面画；缺了权属，出了事找不到人。管点单独成层，记录类型、井底高程、井口高程、附属设施。

字段名不要各写各的。同一个项目里出现"管径""直径""DN"三种写法，合并时就得多写一遍映射。交付前把字段表定下来，谁改谁登记。

还有一类字段常被漏掉：流向。重力流管线的上下游决定了很多后续判断，图纸上通常只画坡度箭头，转成矢量后箭头没了。要么在属性里加一列流向，要么保证起止点编码本身能表达方向。

1.2 三维管模与地表怎么对齐

管模通常来自设计模型或按管径程序化生成，地表来自倾斜摄影或地形。两者对齐的难点在高程：管顶高程减去地表高程才是埋深，地表模型本身有几个厘米到十几厘米的误差，埋深就会跟着漂。

做法是拿检查井的井口高程做控制，先在井位把地表模型的高程读出来，和实测井口高程比一遍，差值超过约定范围就先修地表，再放管模。顺序反了，后面所有埋深都是错的。

沥青路面、绿化带、人行道的高程本来就不一样，井盖通常略高于路面。比对时按铺装类型分组看差值，别把整片区域拉成一个平均数。

2 建模前定死基准

基准这件事，写在合同附件里比写在技术方案里管用。方案可以改，附件是验收依据。

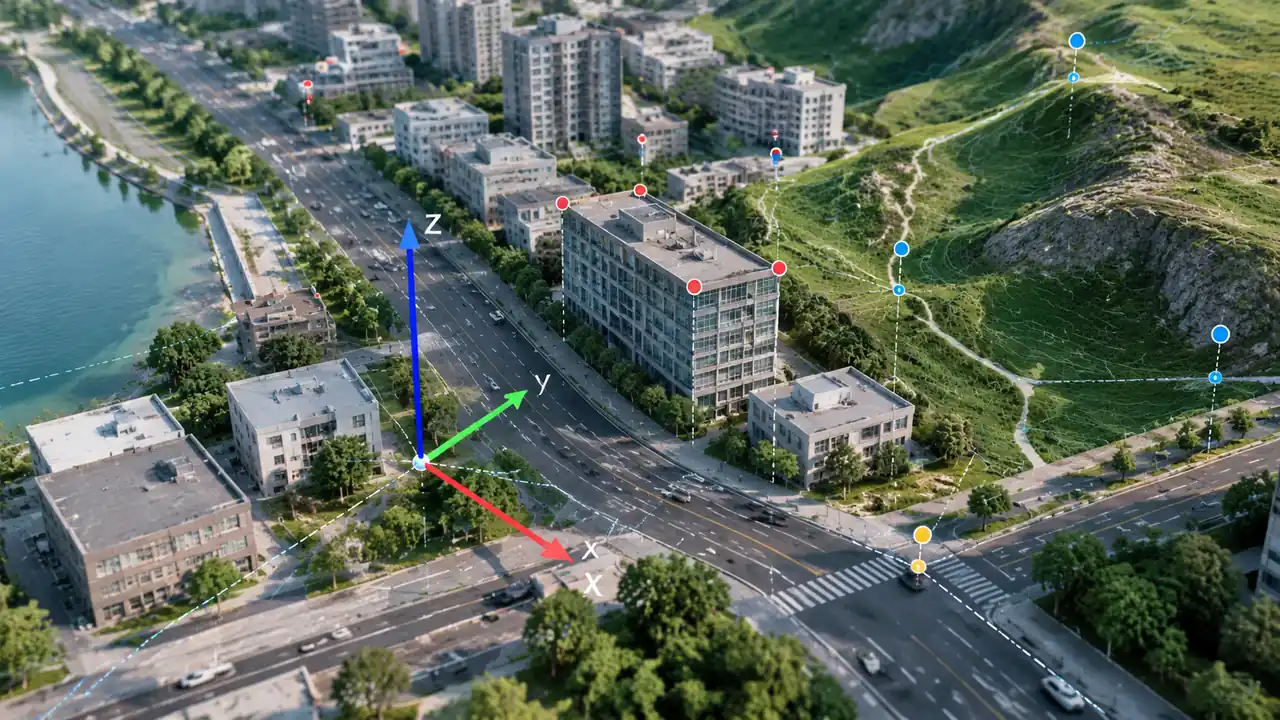

2.1 平面坐标与高程基准怎么写

要写清三件事：平面坐标系及带号、高程基准、投影方式。地方项目常用 2000 国家大地坐标系加当地高程基准，也有沿用城市独立坐标的。写法要具体到 EPSG 代码或地方标准名，不能只写"2000 坐标系"。坐标参考系的定义可以在 EPSG 登记库 里核对，交付前拿两三个已知点反算一遍，比看文档可靠。

跨带的长输管线还要单独说一句：分带投影在带边上会产生变形，是按带分段交付还是在统一投影下处理，得提前定。定完写进附件，不要留到数据合并时再讨论。

2.2 埋深与管径的表达口径

埋深有三种算法：地面到管顶、地面到管中心、地面到管底。三种写法差半个管径，在 300 毫米的次干管上就是十几厘米。合同里指定一种，全项目统一。管径同样要区分内径与外径，雨水管和压力管的口径习惯不一样，别默认对方懂。

高程还有绝对与相对之分。有的探测报告给的是相对井口的深度，有的给绝对高程，混在一张表里最危险，因为数字看着都合理。收数据时先问一句"这一列是绝对高程还是深度"。

3 转换与编辑的分寸

数据进来之后，工具能做的是整理、对齐、转换。它不会替你判断哪条管线画错了。

3.1 SHP 与 GeoJSON 的字段整理

SHP 的字段名有长度限制，中文字段名经常被截断，导进数据库后变成一列看不懂的字母。GeoJSON 没有这个问题，但属性类型松散，数字和字符串混着存。整理时把字段名改成短英文加中文别名，类型逐列核对，空值统一成空字符串或 NULL，别留两种。

编码规则也要在同一阶段定。管段编号里带不带道路名、带不带年份，直接影响以后能不能按路段统计。规则一旦发布就不好改，先拿一百条数据试编，看看会不会撞号。

GISBox 支持 SHP、GeoJSON 的导入、编辑与发布，也可以在场景里叠加查看。整理字段这类事仍要在源头做，工具只按你给的字段往下走。

3.2 DWG 图纸转成可发布服务

竣工图大多是 DWG。要把图纸变成能在地图上看的服务，中间要做坐标对齐、图层筛选、样式提取。图层不筛，一张图里带着图框、标注、说明文字，发布出来满屏都是字。

对齐时优先用图上的坐标网格或已知控制点，不要靠拖拽目测。有些老图是纸质扫描后矢量化来的，坐标本身就偏，先做一次整体平移再谈局部修正。

GISBox 的 DWG 导入支持坐标对齐与样式提取，可发布为 MVT、WMTS、WMS、WFS。DWG 切片与 DWG、DXF 的分发服务属于企业版能力，采购前对着定价页确认，别按免费版做预算。操作步骤在 图文教程 里有对应章节。

4 服务发布与交付对象

底座建好，用的人不止一个。施工、运维、应急、规划，各自要的东西不一样。

4.1 二维服务与三维服务分工

二维管线图给施工和巡检用，加载快，手机上也能看；三维场景给汇报、方案比对和应急研判用，直观但吃显卡。两套服务指向同一份数据，别各存一份，否则改了一边忘了另一边。

服务命名也要有规矩。按片区加年份命名，比如某路段的管线服务带 2026 字样，运维人员一看就知道版本。名字随便起，半年后就没人分得清哪个是最新的。

GISBox 内置的服务端支持 WMS、WMTS、WFS、WCS、WPS，也支持 TMS、3DTiles 与 Terrain。二维底图走瓦片服务，三维场景走 3DTiles，业务系统按需调用。官网展示可用 Cesium、OpenLayers、Leaflet、Mapbox 预览，实际效果建议在项目里验证。

4.2 离线部署与权限控制

管网数据敏感，多数项目要求内网运行。局域网离线版按 License 激活，专业版 199 元每月或 1999 元每年，企业版 489 元每月或 4999 元每年，集团版另议。多席位权限管理属于企业版，专业版不提供。价格以 套餐定价页 当日展示为准。

授权方式要在采购前问清：是绑定机器还是绑定账号，换机怎么迁移，到期后服务会不会停。这几条不写在方案里，运维交接时一定被问到。

5 工具不承担的环节

这一段容易被人忽略，却决定了项目会不会在验收时卡住。

5.1 拓扑连通性分析

哪条管和哪条管没接上、雨水口是否汇入正确的检查井、阀门关闭后影响哪些用户，这些是拓扑分析，要在管网专业软件或业务平台里做。GISBox 提供的是数据与服务，不做连通性判断。数据里起止点编码不规范，任何分析工具都救不回来。

想提前发现问题，可以自己做一次粗筛：统计每个管点连接的管段数，绝大多数应该是二，出现一或零的位置就是断头。这个检查用属性表就能做，不必等专业软件。

5.2 探测、竣工测量与水力计算

管线探测需要物探设备和作业资质，竣工测量需要测绘资质与实测数据，水力计算要管壁糙率、流量、坡度等参数。这三件事都不在 GISBox 内。甲方如果指望买一套工具把探测也省了，预算会跑偏。

可以接受的做法是把工具当作整理与发布环节，探测成果由有资质的单位提供，报告与原始数据一并归档。少了原始数据，后面想复核精度只能重新测。

6 推进顺序与交接清单

一个中等规模的片区，按下面的顺序走，返工最少。

6.1 六步推进顺序

1）划定范围与图层清单，明确哪些管线进、哪些不进。

2）收集图纸、探测成果、既有模型，登记来源与年代。

3）统一坐标与高程基准，用已知点反算校验。

4）整理字段，管点与管线分层，编码规则定稿。

5）转换与发布，二维服务与三维场景各发一套。

6）抽样核对，拿检查井、阀门、变径点做比对。

每一步都有输出物，输出物签字后再进下一步。跳过第三步直接转换，后面大概率重来。

进度上留一段缓冲给资料收集。老城区的竣工图往往要跑档案馆，图纸缺失、编号对不上是常态，两周到一个月都正常。这段时间不做，后面所有节点都会往后压。

6.2 交接清单的七项内容

交接时把这七项写进清单：范围红线、图层与字段表、坐标与高程基准、数据来源与精度说明、服务地址与账号、切片参数与版本号、更新与维护责任。少一项，接手的人就要重新问一遍。

版本号容易被漏。管网每年都在改，交付时留一个版本记录，写清改了哪几条、依据哪份竣工资料，下一次更新才有基线。

还有一件事值得写进清单：联系人。数据问题找谁，服务挂了找谁，口径有争议找谁拍板。三条线写清楚，比写十页技术方案有用。

回到标题的问题：地下管网数字孪生的做法，是把矢量、属性、三维管模、地表模型分开准备，用统一基准对齐，再发布成二维与三维两套服务。GISBox 承担的是矢量导入编辑、DWG 图纸发布、模型转换、服务分发和离线部署这几段。探测、拓扑分析、水力计算、运行监测要继续由专业系统完成。把这条界线在合同里写明，项目就少一半扯皮。

常见问题（FAQ）

FAQ-1 只有竣工图纸，没有探测成果，能建起来吗

能建，但精度要降一档。图纸上的管线位置多为示意，埋深常缺，做出来的模型适合展示和方案比对，不适合开挖定位。要用于施工，先补探测或竣工测量，并在数据说明里写清哪些段落是图纸推算、哪些是实测。

FAQ-2 管网数据能不能放在内网，不上公网

可以。局域网离线版按 License 激活，服务在本机或内网服务器上发布，数据不出网。采购时要确认席位数与权限管理对应的版本，多席位权限管理属于企业版，专业版不含这一项。

FAQ-3 三维管模必须用专业软件建吗

不一定。规则排布的干管可以按管径和埋深程序化生成，异形节点、阀门井、泵站这类构件更适合用专业建模软件做好再导入。GISBox 支持 glTF、FBX、OBJ 等通用模型的导入、编辑与发布，也支持 OSGB 转 3DTiles，但不会替你生成符合设计规范的管件。

FAQ-4 地表模型和管模分开交付，会不会对不上

会，所以要在交付前做叠合检查。挑十个检查井，比对井口高程与地表模型高程，记录差值；再看管顶是否全部在地表以下。差值超限就修地表，别改管模去迁就地表。
