简介

NZMG（New Zealand Map Grid）坐标系是新西兰采用的一种投影坐标系，基于横轴墨卡托投影（Transverse Mercator）建立，主要用于新西兰本土的地图绘制和地理定位。它将地球表面投影到平面上，以新西兰南岛和北岛为中心区域，通过特定的中央经线和比例尺参数来最小化投影变形。该坐标系在新西兰的测绘、工程和土地管理中广泛应用，其坐标单位通常为米，原点位于南岛附近。

坐标系构成

  1. 投影基础：基于横轴墨卡托投影（Transverse Mercator）建立，通过圆柱面与地球表面相切实现投影变形最小化。
  2. 参数设置：中央经线为173°E，比例尺因子为0.9996，假偏移量设定为东向1600000米、北向1000000米。
  3. 原点位置：位于新西兰南岛附近，具体坐标为东向1600000米、北向1000000米。
  4. 参考椭球体：采用新西兰1949大地测量系统定义的椭球体参数。

优点

  1. 本土优化设计：基于横轴墨卡托投影（Transverse Mercator）建立，中央经线（173°E）和比例尺因子（0.9996）针对新西兰南岛和北岛的地形特点优化，显著减少投影变形‌。
  2. 工程适用性：假偏移量（东向1600000米、北向1000000米）确保坐标值为正，简化测绘和土地管理中的计算与标注‌。
  3. 统一性：采用新西兰1949大地测量系统定义的椭球体参数，与本土历史测绘数据无缝兼容，避免多坐标系转换误差‌。

缺点

  1. 地域局限性：‌专为新西兰设计，不适用于其他地区，国际协作或全球项目需额外转换至UTM等通用坐标系‌。
  2. 通用性不足：与UTM坐标系相比，缺乏分带机制，无法灵活扩展至新西兰境外区域‌。
  3. 转换复杂度：跨坐标系使用时需依赖专业工具，可能引入转换误差，尤其在高精度测绘中需谨慎处理‌。

应用场景

NZMG坐标系（New Zealand Map Grid）作为新西兰本土专用的投影坐标系，主要应用于新西兰境内的测绘、土地管理和工程建设项目中。该坐标系通过横轴墨卡托投影（中央经线173°E）和假偏移量设计（东向1600000米、北向1000000米），优化了南岛和北岛的地形投影变形，使其成为新西兰土地调查、地籍测绘和基础设施工程的核心定位基准。例如，在土地管理中用于精确划分地块边界，在工程测绘中支持道路、桥梁等项目的施工放样，其米制单位简化了本土计算流程。与UTM相比，NZMG虽缺乏全球通用性，但针对新西兰地理特征的设计使其在本土应用中具有更高的精度和实用性。

示例图

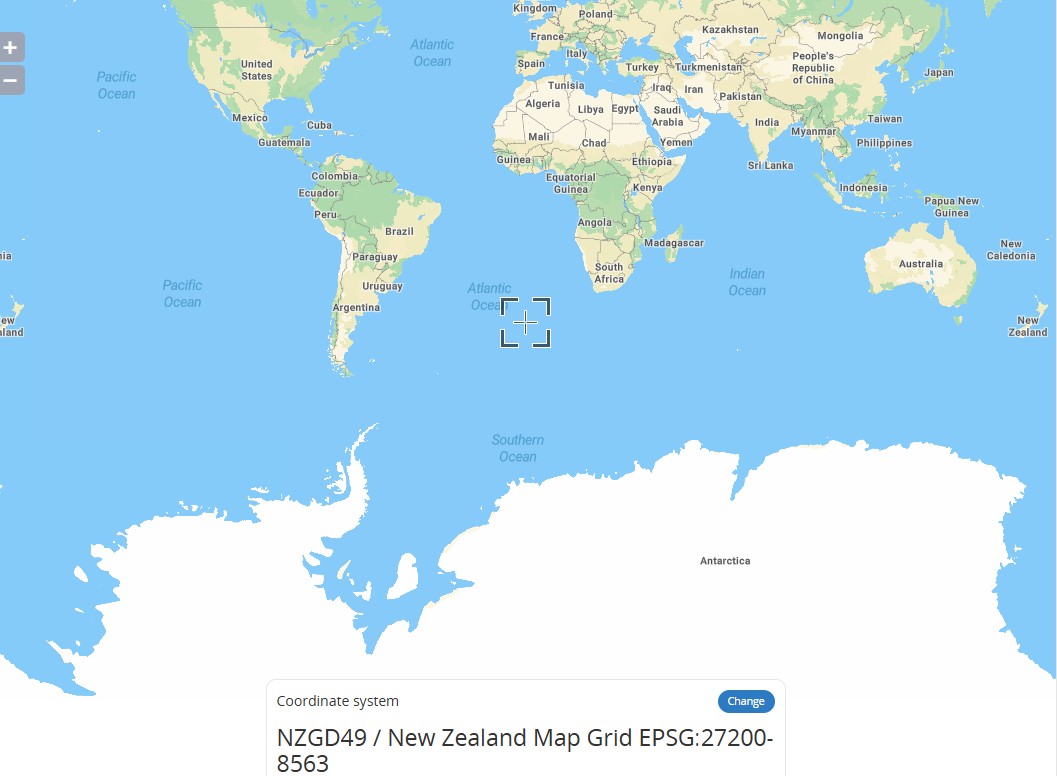

1. 新西兰地图网格–EPSG:27200。

2. 新西兰地图网格（EPSG：27200）。

相关 GIS 坐标系

ED50

JGD2000

PZ-90

Belgian Lambert 72
