只做走廊，不做整城，先把可定位这件事解决

输电线路巡检需要的三维数据，范围是一条走廊，核心是一条能对得上的空间参照：杆塔在哪儿、导地线在第几层、缺陷挂在哪个挂点。把整片城区都建模，既贵又用不上。可行的做法是沿走向切出带状范围，杆塔做精细模型或点云，全线统一坐标与高程，成果按档距和塔号组织，缺陷按编号回填。下面讲清每个环节的口径、交付要求和容易返工的地方。

1 通道范围怎么切

1.1 带状缓冲的宽度

通道宽度按边导线外扩的距离定，同时要考虑巡检设备的作业空间和周边地物的干扰。树障检查需要把可能倒伏的树木纳入，通道就得更宽一些。城区段还要把跨越的道路、建筑物、厂房纳入，否则缺陷定位时会发现"杆塔周围什么都没有"。

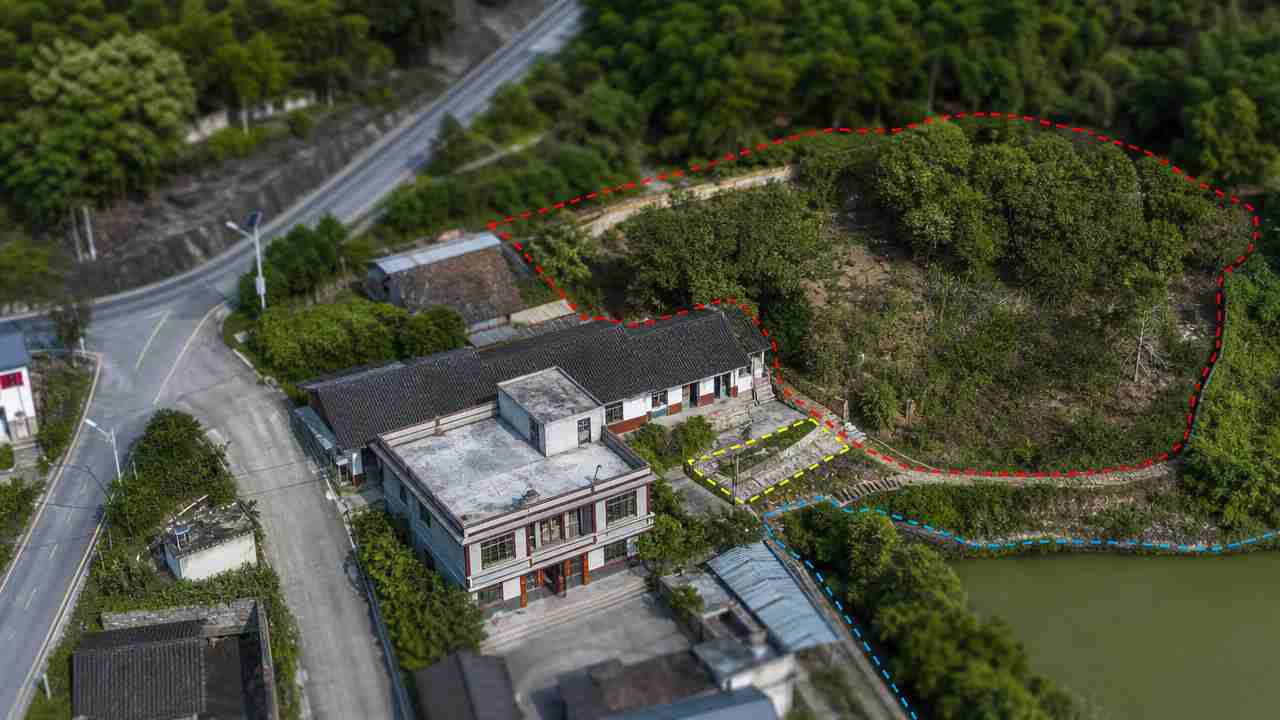

范围不要一刀切。山区按地形放宽，城区按跨越物放宽，同一项目里可以分段设宽度。每一段的范围落成面要素，附上依据，验收时按面核对，比按文字描述清楚。

1.2 分段与接边

长线路按耐张段或按行政区切分，便于分工和分批交付。切分点选在两基耐张塔之间，避开档距中间，接边处不容易出现错位。相邻标段在接边处留一段重叠，重叠区内至少有一基完整的塔。

接边检查做两件事：塔位坐标是否一致，线路走向是否连续。坐标对不上，多半是两段用了不同的控制点；走向断开，多半是重叠区没覆盖到。这两类问题在数据合并阶段就能发现，不必等巡检系统上线。

2 杆塔怎么建

2.1 精细模型与点云的取舍

杆塔精细模型靠设计图纸或实测尺寸建模，几何规整、构件可分辨，适合做部件级管理和缺陷挂接。点云直接记录现状，能反映锈蚀、变形、螺栓缺失这类图纸上没有的变化，但构件边界不如模型清晰。

常见做法是两者都用：模型作为骨架，点云作为现状校核。巡检系统要按部件查询、要统计金具数量，模型更合适；要做形变比对、要看真实外观，点云更合适。预算只够一种时，先问业务方到底要用它做什么。

2.2 绝缘子、金具与挂点

缺陷大多发生在这些部位：绝缘子破损、金具锈蚀、销钉脱落、导线断股。模型里如果这些构件糊成一团，缺陷就无处挂接。建模时按电压等级和塔型确定构件粒度，至少把绝缘子串、横担、挂点位置单独表达。

挂点要有编号。缺陷记录里的"某塔某相某挂点"，在模型里能点到同一个位置，才算打通。编号规则沿用运维单位现有的塔号与相序，不要另起一套。改编号体系，等于让历史缺陷记录全部失效。

3 坐标与高程怎么统一

3.1 平面坐标与塔位

全线用同一套平面坐标，跨越不同投影带时做统一处理，别让同一条线路在两段里用两套坐标。塔位坐标以运维台账为准，模型按台账校正，两者不一致时先查台账的测量时间与来源。

杆塔基础的实际位置与设计坐标常有偏差，尤其是老线路。校正时以基础中心为准，不要用塔头中心，塔头会因倾斜而偏移。偏差超过允许范围时记录在案，不要直接改台账。

3.2 高程与导线弧垂

高程基准统一到同一系统，山区线路尤其要注意。导线弧垂的最低点是对地距离检查的关键，模型里的导线要与实际弧垂吻合。用点云提取导线时，弧垂最低点容易受植被遮挡，需要多角度补测。

对地距离、对建筑物距离的核算，由专业分析模块完成，不在数据工具里。模型要保证的是导线位置准确、地面高程准确、两者在同一坐标系，剩下的交给计算。坐标代码可以在 EPSG 登记库核对。

4 航线与数据的对应

4.1 飞行覆盖决定完整性

巡检航线的设计要考虑安全距离、相机视角、重叠度和电池续航，这部分由飞行作业方按规范完成，GISBox 不提供航线规划。数据方要做的，是把航线的覆盖范围与成果范围对齐。

常见问题是航线只拍了塔头，塔基和通道两侧缺失，模型下半截是空的。另一个问题是航线绕飞时高度变化大，影像重叠不足，空三在塔身中段断开。接收数据时先看覆盖完整性，再谈精度。

4.2 自动巡检与人工复核

自动巡检按预设航线飞行，拍到的画面角度固定，适合重复性检查。人工复核补的是自动航线拍不到的角度：塔身背面、绝缘子内侧、基础周边。两者的影像要能落到同一个模型位置上，复核时才知道看的是哪一基、哪一相。

成果要支持"按塔号定位"和"按坐标定位"两种方式。前一种运维人员习惯，后一种便于与台账、工单系统对接。两种都能用，交接时摩擦少。

5 缺陷定位怎么落到实处

5.1 从影像到构件

一张缺陷照片，要能回答三个问题：哪基塔、哪个部位、什么缺陷。照片的拍摄位置和时间是基础，模型提供的是可点选的空间参照。把照片的视点投到模型里，缺陷位置就能落到具体构件上。

做法是给每基塔建一个局部坐标系，塔腿、横担、绝缘子串各有相对位置。照片里的缺陷按相对位置登记，比只写"塔身中部"精确得多。构件编号与台账一致，工单派发时不用二次转换。

5.2 缺陷台账与模型挂接

缺陷台账至少包含：塔号、相别、构件、缺陷类型、发现日期、严重等级、处理状态、照片编号。模型里的构件按同一套编号挂接，点开构件能看到历史缺陷记录。

挂接关系要能更新。缺陷处理完，状态改为已消除，模型上的标记同步消失或变灰。做不到同步时，以台账为准，模型只做展示，避免两边说法不一。

6 交付物与更新节奏

6.1 交付物清单

四类。一类是三维成果：通道地形、杆塔模型或点云、线路走向。第二类是矢量：塔位点、通道范围面、跨越物。第三类是台账：塔号对照表、构件编号、缺陷记录。第四类是说明：坐标与高程基准、精度指标、采集时间、处理方法。

格式上，三维用 3DTiles 便于前端加载，点云用 LAS 保留原始精度，矢量用 SHP 或 GeoJSON。坐标与格式的对应关系写在说明里，接收方不用猜。

6.2 更新频率与版本

通道环境变化快，树障一年长一茬，新建厂房、道路改线都会影响对地距离。更新周期按线路等级和周边建设强度定，重要通道一年一次，偏远段可以放宽。

每次更新保留旧版本，标注变更范围。杆塔改建、导线更换、通道内新增建筑，都要在变更记录里体现。GISBox 支持 LAS 点云转 3DTiles、通用模型转 3DTiles，也支持把编辑后的场景发布为服务，具体操作见图文教程。切片与发布对应的版本范围，在套餐定价页可以逐项核对。

7 落地检查清单

7.1 数据侧要核的六项

1）通道范围是否覆盖边导线外扩与倒伏树木可能的区域。

2）塔位坐标是否与运维台账一致，偏差是否记录。

3）高程基准是否统一，导线弧垂是否与实测吻合。

4）杆塔构件是否按台账编号表达，挂点是否可点选。

5）接边处是否有重叠，坐标与走向是否连续。

6）缺陷台账与模型挂接是否能双向追溯。

六项里任一项缺失，成果在巡检系统里都会出问题。核完再交付，比上线后补数据省事。三维瓦片规范的技术细节，见 OGC 3D Tiles 标准。

7.2 产品边界与分工

GISBox 在其中的角色是数据转换、场景编辑和服务发布：把点云、模型、地形整理成可加载的三维服务，把通道范围内不需要的临时设施抠掉，把多源数据统一到一套坐标。航线规划、空域审批、缺陷智能识别、对地距离计算，这些都不在 GISBox 内，由飞行作业方、算法模块和业务系统分别承担。

把边界写进合同附件，验收时按类归责。模型加载不出来、瓦片有空洞，找数据工具；缺陷漏检、识别不准，找算法；航线拍不到的角度，找飞行作业。三类问题混在一起谈，谁都说不清。

一线班组判断这套数据能不能用，标准很朴素：缺陷照片上的那处痕迹，在模型里能不能点到同一根构件。范围切对、编号统一、更新跟得上，三者缺一项，模型就会退回成一张只能看的图。想先验证一小段通道，可以从GISBox 下载页取安装包，用一两基塔的数据跑通切片与发布，再决定全线怎么推。电力行业的公开资料，可在中国政府网检索。

常见问题（FAQ）

FAQ-1 只有点云没有图纸，能做杆塔构件管理吗？

能做，粒度要放低。点云可以按空间位置切分出塔身、横担、绝缘子串，但销钉、螺栓这类小构件难以稳定识别。建议按"大部件可管理、小构件靠照片"的方式组织，缺陷记录挂到大部件上，细节用照片补。若台账要求部件级统计，还是需要图纸或实测尺寸补全。

FAQ-2 通道要建多宽才够用？

按边导线外扩距离定，同时考虑树倒范围和巡检作业空间。山区按可能倒伏的树高估算，城区把跨越的道路、建筑、厂房纳入。宽度可以分段设，不必全线一致。范围落成面要素并写明依据，验收按面核对。宽度定窄了，后期补测的成本比一开始做宽更高。

FAQ-3 巡检航线可以让建模方一起规划吗？

可以委托，但要分清责任。航线规划涉及空域、设备性能和飞行安全，属于飞行作业范畴，GISBox 不提供这项功能。委托同一家做时，合同里把航线设计、飞行实施、数据采集分成三项，各自有验收标准。航线覆盖不足导致的模型缺失，责任在飞行环节，不在切片环节。

FAQ-4 多久更新一次比较合适？

看通道周边的建设强度和树障生长速度。重要线路、城区段建议一年一次，山区偏远段两到三年。新建厂房、道路改线、杆塔改建之后，应做局部更新而不是等下一轮。更新时保留旧版本并记录变更范围，缺陷处理的历史才好追溯。更新周期写进运维制度，比临时安排可靠。
