简介

BSB（航海图栅格格式）是一种用于电子海图系统的栅格图像格式，由美国国家海洋和大气管理局（NOAA）等机构采用，本质是将纸质海图扫描后生成的数字副本，通常由一个头文件（.kap）和一个图像文件（如.jpg或.tif）组成，保留原始纸海图的所有视觉信息，包括水深、岸线、航标和等深线，但不具备矢量数据的交互查询功能，仅作为静态显示使用，广泛应用于民用船舶导航设备中，作为电子导航海图（ENC）的补充或过渡方案。

文件结构

BSB（航海图栅格格式）的文件结构主要由以下部分构成：

  1. .bsb文件‌：是BSB格式的核心图像文件，存储着扫描后的海图栅格图像数据，为8位无符号整数的只读格式，保留了原始纸海图的水深、岸线、航标等所有视觉信息。
  2. .cap文件‌：作为配套的索引文件，记录着海图的元数据信息，比如海图的覆盖范围、比例尺、发布信息等，帮助系统快速定位和读取对应的海图内容。
  3. .kap文件‌：是海图的头文件，包含了海图的坐标系统、投影参数等关键地理信息，确保海图能在导航设备中准确显示和定位。

优点

  1. 信息还原度高‌：作为扫描生成的栅格格式，完整保留了原始纸海图的水深、岸线、航标等所有视觉信息，能为航海人员提供和纸质海图一致的直观参考。
  2. 专业适配性强‌：是MapTech和NOAA发布的专业栅格海图格式，配套的.cap索引文件、.kap头文件，能精准记录海图元数据、地理坐标信息，可适配专业航海导航设备，保障海图准确显示与定位。
  3. 数据稳定性好‌：采用只读8位无符号整数格式，数据结构稳定，能有效避免数据被误修改，保障航海图数据的准确性与可靠性。

缺点

  1. 文件体积较大‌：作为栅格压缩格式，相比矢量海图，存储相同范围海图信息时，文件体积更大，会占用更多存储空间，在存储和传输上成本更高。
  2. 编辑性差‌：属于只读格式，无法对海图内容进行编辑修改，若海图信息更新，需要重新生成整套BSB格式文件，灵活性不足。
  3. 细节放大受限‌：基于扫描图像的特性，当对海图进行过度放大时，会出现图像模糊、细节丢失的情况，影响局部区域的精准查看。

应用场景

BSB（航海图栅格格式）常被用于中小型船舶的日常导航，能为船员提供和纸质海图一致的直观航海参考；也可在航海教学场景中使用，帮助学员熟悉传统海图信息与航海标识；还能作为专业航海软件的配套海图数据，在海洋监测、近海作业等场景中辅助定位与航行规划。

示例图

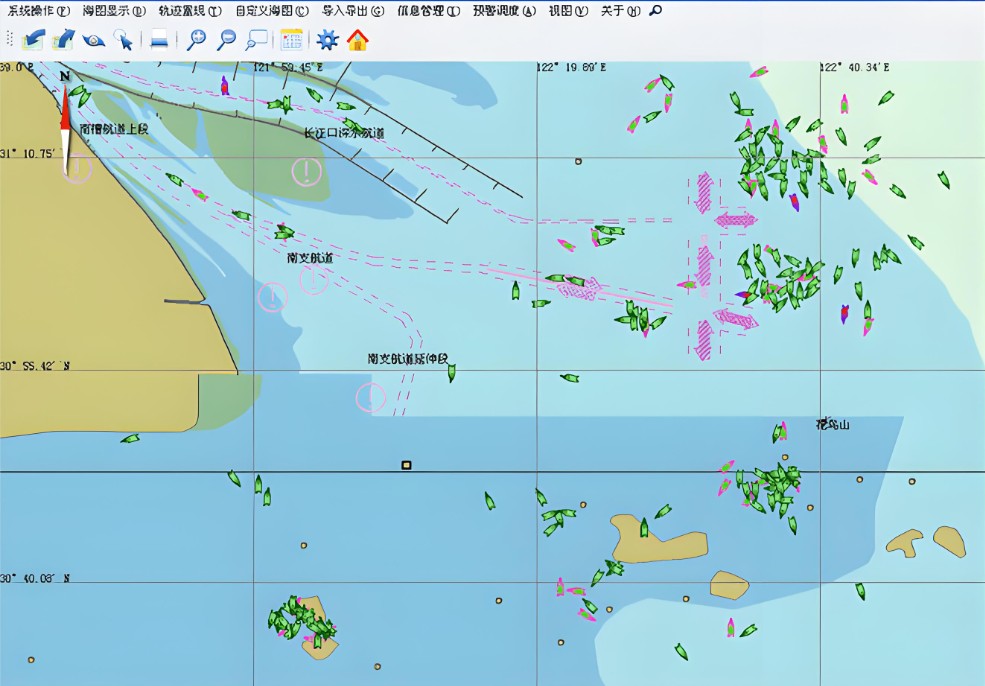

1. 电子海图显示与信息系统。

文件打开方式

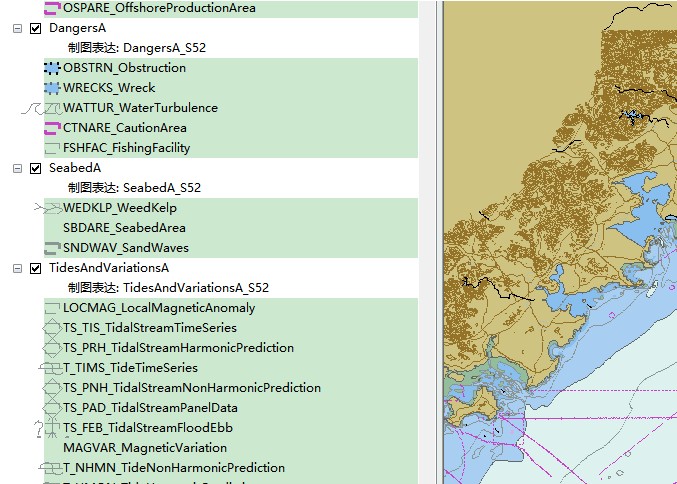

1. 电子海图打开方式。
