UTM分带（通用横轴墨卡托坐标系）
2025年11月17日 10:28
GISBox是一站式三维GIS数据编辑、转换、发布平台，支持OSGB/GEOTIFF/RVT等多种GIS格式编辑，转换为3DTiles/Terrain等并发布。
简介
UTM分带（通用横轴墨卡托坐标系）是一种将地球表面的经纬度坐标转换为平面直角坐标系的坐标系统，广泛应用于地图绘制、工程测量和军事领域。其核心是通过分带投影减少形变，并利用标准化的坐标表示方式实现高精度定位。
坐标系构成
- 分带划分：经度分带为60个6°带（1-60带），纬度分带为20个8°区（C-X字母标识，不含I/O）。
- 投影参数：采用横轴墨卡托投影，中央经线长度比0.9996，东伪偏移500,000米，北半球北伪偏移0米，南半球10,000,000米。
- 坐标表示：格式为“经度区纬度区以东以北”（单位：米）。
优点
- 等角特性：UTM是等角横轴割圆柱投影，保持了角度不变形，适合需要保持形状准确性的地图绘制。
- 分带设计：通过6°经度分带和8°纬度分带（共60个经度带和20个纬度带），有效减少了局部区域的长度变形，尤其在中低纬度地区表现更优。
- 伪偏移设置：东坐标固定为500,000米，北半球北坐标偏移为0米，南半球为10,000,000米，避免了负值问题，简化了坐标计算。
- 全球适用性：覆盖北纬84°至南纬80°范围，适合大比例尺地图和军事、资源卫星影像等全球性应用。
缺点
- 无法覆盖全球：UTM投影无法覆盖南北极地区（北纬84°以北和南纬80°以南），限制了其全球应用。
- 3°带变形问题：在3°分带下，UTM投影的最大长度变形发生在中央经线上（约万分之四），且变形均为负值，可能不如高斯-克吕格投影。
- 各国标准不统一：虽然UTM被60多个国家采用，但各国使用的地球椭球体不同，导致坐标系统存在差异，需注意转换。
应用场景
UTM分带坐标系在军事行动中用于全球范围内的精准定位和导航，确保作战单位能够快速准确地确定位置；在资源卫星影像领域，它为全球资源调查和环境监测提供了统一的坐标基准，便于数据整合与分析；在大比例尺地图绘制中，UTM通过分带投影有效减少了长度和面积变形，适用于地形图、工程测量等需要高精度的场景。此外，UTM还广泛应用于物流运输、野外探险和地理信息系统（GIS）中，为各类地理空间数据提供了可靠的平面坐标支持。
示例图

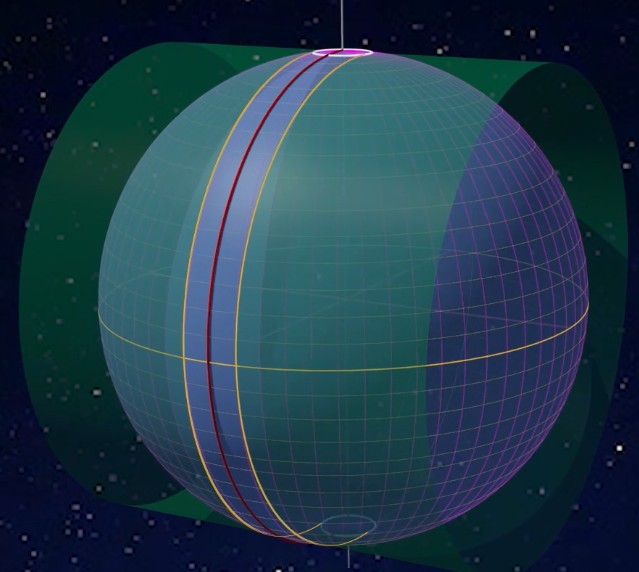

1. UTM分带（通用横轴墨卡托坐标系）。
2. UTM 通用横轴墨卡托。
