震区水利排查启动，GISBox如何搭建水库三维底图？

2026年10月26日 20:26

把坝体、库岸和下游放在同一张应急图上

地震之后，水库排查要抢时间。坝体有没有裂缝、溢洪道是否畅通、库岸有没有新的滑坡、下游哪些村落在影响范围内，这些问题都要在短时间内回答。三维底图的作用，是把分散的资料和现场信息组织到同一空间里，让排查队伍少走弯路。下面从排查重点、数据更新、险情分级、队伍使用、发布和应急起步六个方面说明。

1 震后水利排查先看什么

水库排查有固定顺序，先看挡水建筑物，再看泄洪设施，然后看库岸和下游。地震后的排查还要关注次生灾害，比如滑坡堵江、道路中断和通信失联。底图按这个顺序组织图层，能减少遗漏。

1.1 大坝与溢洪道

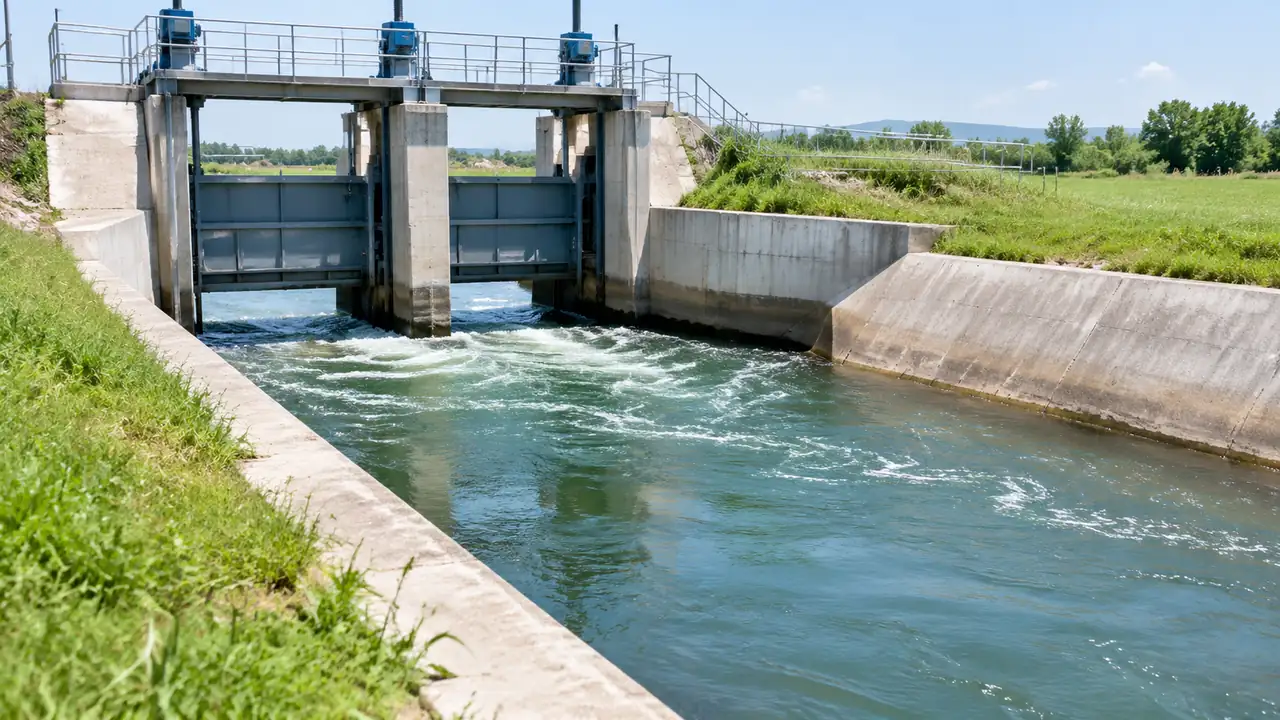

坝体要看坝顶、上下游坡面、坝脚和廊道，重点检查裂缝、渗漏、塌陷和位移。溢洪道要看进口、闸门、泄槽和消能设施，地震可能造成闸门变形或边坡落石。把这些部位在模型上标出来，排查时按点检查。坝下涵管和廊道属于隐蔽部位，图纸与现场要对照，发现异常及时标注。

1.2 库岸与道路

库岸要关注滑坡、崩塌和塌岸，尤其是蓄水后地下水位抬升的岸段。库周道路是排查和救援的通道，塌方和路基沉陷会直接阻断交通。底图把隐患点和道路放在一起，能看出哪些村组可能成为孤岛。下游承灾体不只村庄，还包括学校、医院、道路和桥梁，按类型分层，便于统计影响人口和重要设施。下游村庄和重要设施也要提前落图，溃坝影响分析需要承灾体信息，临时收集往往来不及。

2 底图要更新哪些数据

震后底图不能沿用震前版本。地形、影像、设施状态和监测数据都可能变化，更新优先级要按排查需要排。先保证坝区和道路可用，再补其他区域。

2.1 震前震后影像

震前影像提供对比基准，震后影像反映实际变化。两期影像叠加，能看出滑坡、塌方和淹没范围。影像获取受天气影响，必要时用无人机补拍。对比时注意时相和分辨率，别把阴影当成裂缝。影像对比要控制时相，震前影像太旧会把正常变化当成震损，获取时间写在图层属性里。滑坡和塌方在影像上有明显纹理变化，识别后要现场核实，不能只凭影像定性。

2.2 监测点与险情

监测点包括位移、渗流、雨量和水位，地震后可能部分失效。底图里标注设备状态，失效点位优先安排人工巡查。险情点由排查队伍上报，位置、类型和处置情况随时更新，形成一张动态图。道路中断点由巡查人员上报，塌方、积水和桥梁受损的位置与通行状态随时更新，指挥端据此调整路线。

3 险情怎么分级落图

险情分级由水利部门按规范判定，底图负责把分级结果落到空间上。不同等级用不同符号和颜色，避免信息堆叠。影响范围要能叠加下游村庄和道路。

3.1 裂缝与渗漏

裂缝要记录位置、长度、宽度和走向，渗漏要记录出逸点、流量和浑浊度。两类险情在坝体上的位置不同，处置方式也不同。模型上按坝段编号定位，现场描述与图上位置能对上。

3.2 下游影响范围

下游影响范围按溃坝洪水计算成果表达，不同方案对应不同范围。底图里做成可切换的图层，标注村庄、道路、桥梁和重要设施。影响范围是分析结果，不是实测边界，展示时注明计算条件。险情分级符号要统一，不同队伍用同一套符号，汇报时不会各画各的。

4 队伍怎么用这张图

排查队伍来自水利、应急、地勘和属地，专业背景不同。底图要让他们都能看懂，并且能把自己看到的情况标上去。操作越简单，数据更新越及时。

4.1 路线与任务

按坝区、库岸和下游分段安排任务，每段有负责人和检查清单。路线要考虑道路通行和通信覆盖，避开塌方和积水路段。底图里标出集合点、停车点和步行入口，队伍到场后不用临时找路。分组按专业搭配，水利、地勘和属地各有人，现场判断更全面。

4.2 现场回传

现场照片、坐标和描述，通过移动端回传，落到对应点位。没有网络的区域，先离线记录，回到有信号的地方再同步。回传数据要有人审核，避免重复和误标。审核后的信息再进入正式图层。险情点上报后安排专人复核，同一位置不重复标注，未通过的留在暂存区备查。通信中断区域先用卫星电话建立联络。任务分派与回传要闭环，谁去了哪一段、发现了什么、处置到什么程度，图上能看到状态。

5 转换、发布与共享

应急期时间紧，数据来源杂。底图要先能用，再逐步完善。格式转换和坐标统一可以并行推进，不必等所有数据齐备。共享范围按应急需要确定。

5.1 格式与坐标

影像、地形和模型可能来自不同单位，坐标系统一到 CGCS2000，高程采用 1985 国家高程基准。坐标参数可以在 EPSG 数据库 核对。GISBox 基础版可免费完成影像切片、GeoTIFF 转地形、OSGB 转 3DTiles 和通用模型切片；RVT、IFC、DWG 等设计模型切片属企业版能力。具体步骤可参考 GISBox 图文教程。

5.2 权限与离线

应急指挥、排查队伍和属地政府，权限不同。指挥端看全域，队伍看任务段，属地看本辖区。网络不稳定时，用局域网离线版部署，客户端通过浏览器访问。应急管理部在官网发布的水库安全相关文件，可以作为排查依据的背景材料。应急期数据精度不必统一，先保证位置可用，再逐步替换，图上注明来源和获取时间。

6 应急期怎么起步

应急期没有时间做完整建设。先搭一个能用的最小场景，包含坝区影像、地形、道路和险情点，再随排查进展补充。范围先小后大，精度先粗后细。

6.1 准备清单

1）基础影像：震前震后影像与无人机补拍。

2）地形数据：坝区、库岸与下游地形。

3）工程资料：坝体断面、溢洪道与放水设施。

4）监测信息：测点位置、状态与最新读数。

5）道路与村庄：通行状况、影响范围与集合点。

6）通信条件：网络覆盖、离线终端与联系人。

7）资料归档：排查记录、影像与险情处置单。

6.2 这些情况先别急着上

影像和地形都没有、只能靠图纸判断的，先派队伍现场核查。通信完全中断的区域，先恢复联络再谈数据回传。只需要一张位置示意图的，用影像加标注更快。

6.3 验收看什么

看坝区影像是否清晰，看险情点位置是否准确，看道路通行状态是否更新，看影响范围与计算方案是否对应，看离线端能否打开。再请排查队伍试用一次，确认操作步骤能记住。排查结束后把现场照片和处置记录归档，作为除险加固设计的依据。应急期的人员和车辆调度也要落到图上，队伍驻地、车辆停放和物资仓库的位置，决定了到场后的组织效率。把任务段与驻地连线，能估算往返时间，避免在坝区附近拥堵，也方便交接班。往返时间按实际道路计算，不按直线距离，拥堵时段另算并预留余量。应急结束后整理一次数据，临时图层归档，正式成果移交日常管理。

常见问题（FAQ）

FAQ-1 震后底图多久能建起来

取决于已有资料。有近期影像和地形基础的，先搭最小场景，一到两天可以上线；资料缺失的，要等无人机补拍和现场核查。应急期先保证坝区和道路可用，其他区域逐步补充。

FAQ-2 险情点谁来更新

由排查队伍上报，水利部门审核后更新。上报内容包括位置、类型、照片和处置情况。审核人要对信息质量负责，避免把道听途说标成险情。

FAQ-3 溃坝影响范围能直接用于转移吗

不能单独使用。影响范围是计算成果，受溃口方案、起算水位和下游条件影响。转移还要结合预警级别、道路和人员分布，由防汛指挥机构决定。

FAQ-4 应急结束后底图还有用吗

有用。排查记录、险情处置和监测数据，可以作为复盘和除险加固的依据。应急期的临时图层可以整理归档，正式版本按日常管理要求继续更新。
