Cesium地形数据从哪来？GeoTIFF格式转换为Terrain的完整方案

2025年08月21日 17:40

一、概述

GeoTIFF是一种广泛使用的地理空间栅格数据格式，它由包含数据和地理配准信息的单个文件组成。默认情况下，创建新数据存储时，GeoTIFF将是栅格数据源列表中的一个选项。而GISBox软件支持GeoTIFF格式转换为Terrain格式并发布。本文将会介绍利用强大的GISBox工具进行地形切片处理。

二、GeoTIFF转为Terrain的好处

1、高效三维地形可视化‌：Terrain格式专为三维引擎优化，能快速加载大规模高程数据，实现流畅的地形渲染与交互操作，尤其适用于Cesium等平台的三维场景构建。

2、数据兼容核心提升：Terrain格式与主流三维GIS工具（如GISBox）深度兼容，可直接应用于智慧城市、工程勘察等领域，避免因格式差异导致的数据处理障碍。‌

3、支持多层级细节（LOD）：转换后的Terrain数据可自动生成多分辨率瓦片，根据视图距离动态加载不同精度的地形细节，显著降低内存占用并提升渲染效率。

4、保留地理信息精度：转换过程能完整保留GeoTIFF中的高程、坐标系等元数据，确保地形分析的准确性，适用于城市规划、灾害模拟等专业场景。

三、具体操作步骤

1、首先，打开下载好的GISBox软件，点击“切片”，选择切片工具中的“地形切片”新建切片任务。

2、在新建切片任务中，点击“添加文件”，将本地的GeoTIFF文件添加进去。点击“图标”按钮，可以设置文件导出的路径，一般放至空文件夹中。

3、打开“水面文件”后，可以点击图标，输入水面的文件路径。没有的话，可以不用打开。

4、“紧凑文件”是转换为GBP文件的，默认不打开。

5、当勾选“同时发布成服务”设置时，地形切片成功后会自动分发生成对应的服务地。

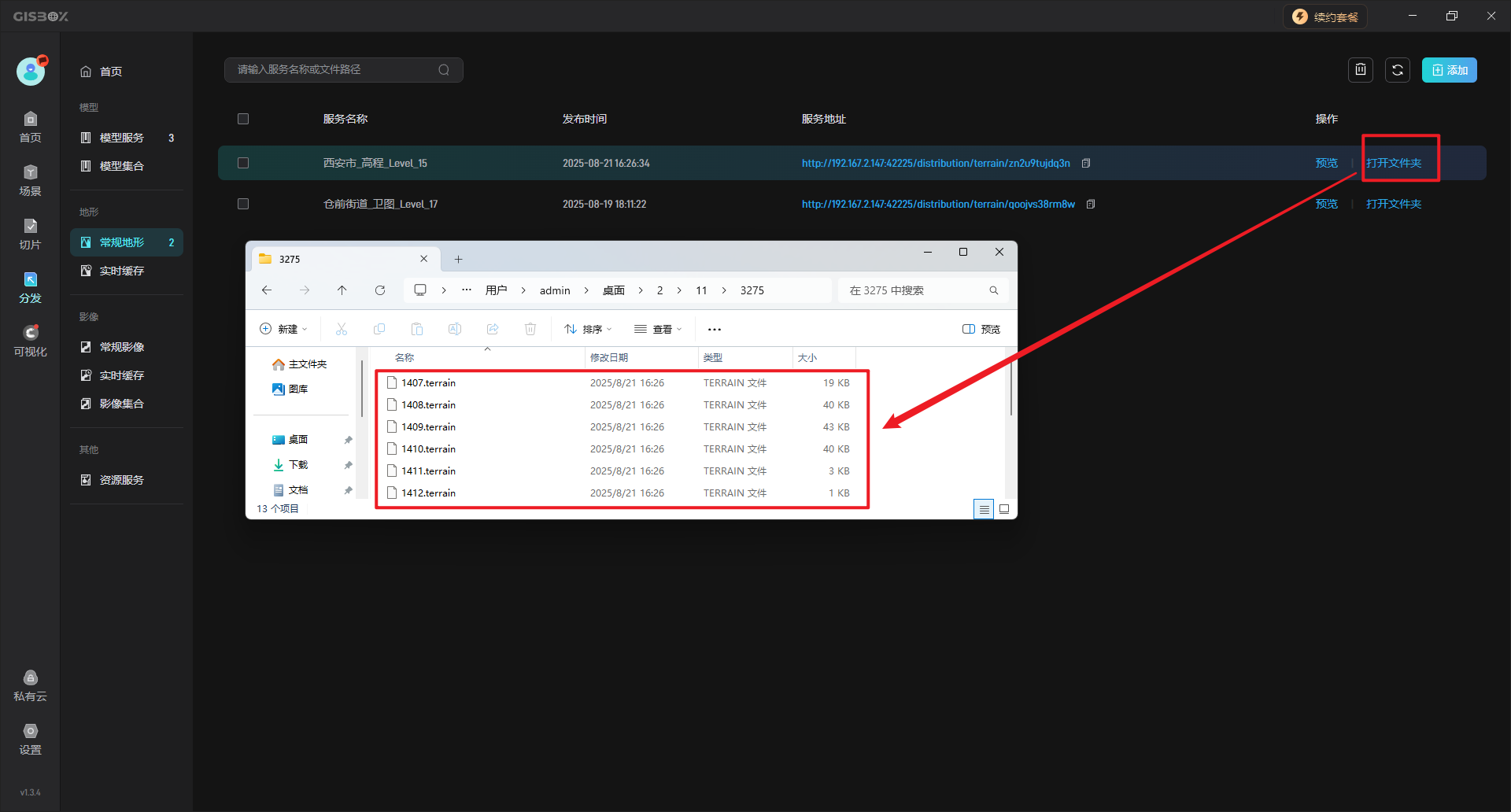

6、点击“打开文件夹”按钮，可以查看转换后的Terrain文件格式。

7、生成的服务地址可以被应用到Cesium等 GIS 平台中 ，也可以应用于一些数字孪生项目搭建平台中去，比如山海鲸可视化。

四、总结

通过GISBox工具，可实现GeoTIFF栅格数据到Terrain格式的高效转换，支持WGS84坐标系下的高程量化与LOD（多级细节）分层处理。该流程严格遵循OGC地形服务规范，确保生成的3DTiles数据在WebGL渲染引擎中实现无缝地形可视化，适用于数字高程模型分析、三维地理信息系统及实景建模等场景，显著提升空间数据在B/S架构应用中的交互真实感。‌‌
