揭秘DXF格式：发布WMTS服务让设计图纸在GIS世界灵活运用
2026年06月25日 16:52
在CAD图纸与GIS应用不断融合的过程中，如何将设计图纸高效转换为可发布、可共享、可在线浏览的地图服务，已经成为很多项目实施中的常见需求。尤其是DXF这类常见的工程制图交换格式，常被用于图纸跨平台流转，而WMTS则适合作为稳定、高效的地图发布方式。本文将围绕DXF文件的基础概念、与DWG格式的区别、WMTS协议特点，以及在GISBox中将DXF文件导入场景并发布为WMTS服务的具体流程进行说明。
一、DXF文件
DXF是Autodesk推出的CAD通用图形交换格式，属于矢量图纸文件，分为文本与二进制两种类型，能够保存图层、线条、坐标等完整绘图信息，不受软件版本限制，方便AutoCAD、GIS、建模、机械加工等各类不同软件之间互通图纸，常用来跨平台传输图纸数据。
二、DXF与DWG的区别
DWG是AutoCAD自家专用图纸格式，存图功能最全，平时自己画图保存就用它，但别的软件容易打不开；DXF是通用交换格式，专门用来把图纸发给GIS、建模、其他CAD软件，会舍弃部分专属效果，兼容性更强，跨软件传图导出DXF更稳妥。
三、WMTS协议
WMTS是地理地图的通用标准瓦片服务协议。由后端渲染，服务器提前把带样式的地图切成大量小块图片存好，客户端只按需加载可视区域的小图拼接展示。加载速度快、各GIS软件通用，但地图样式切片后就固定，在线无法临时修改。
四、DXF导入场景后发布为WMTS服务
1、首先，在GISBox官网下载安装最新版软件，打开后，在场景编辑中，单击右上角的“新建场景”按钮，新建一个“空白的二维地图”，并输入相应的场景名称。

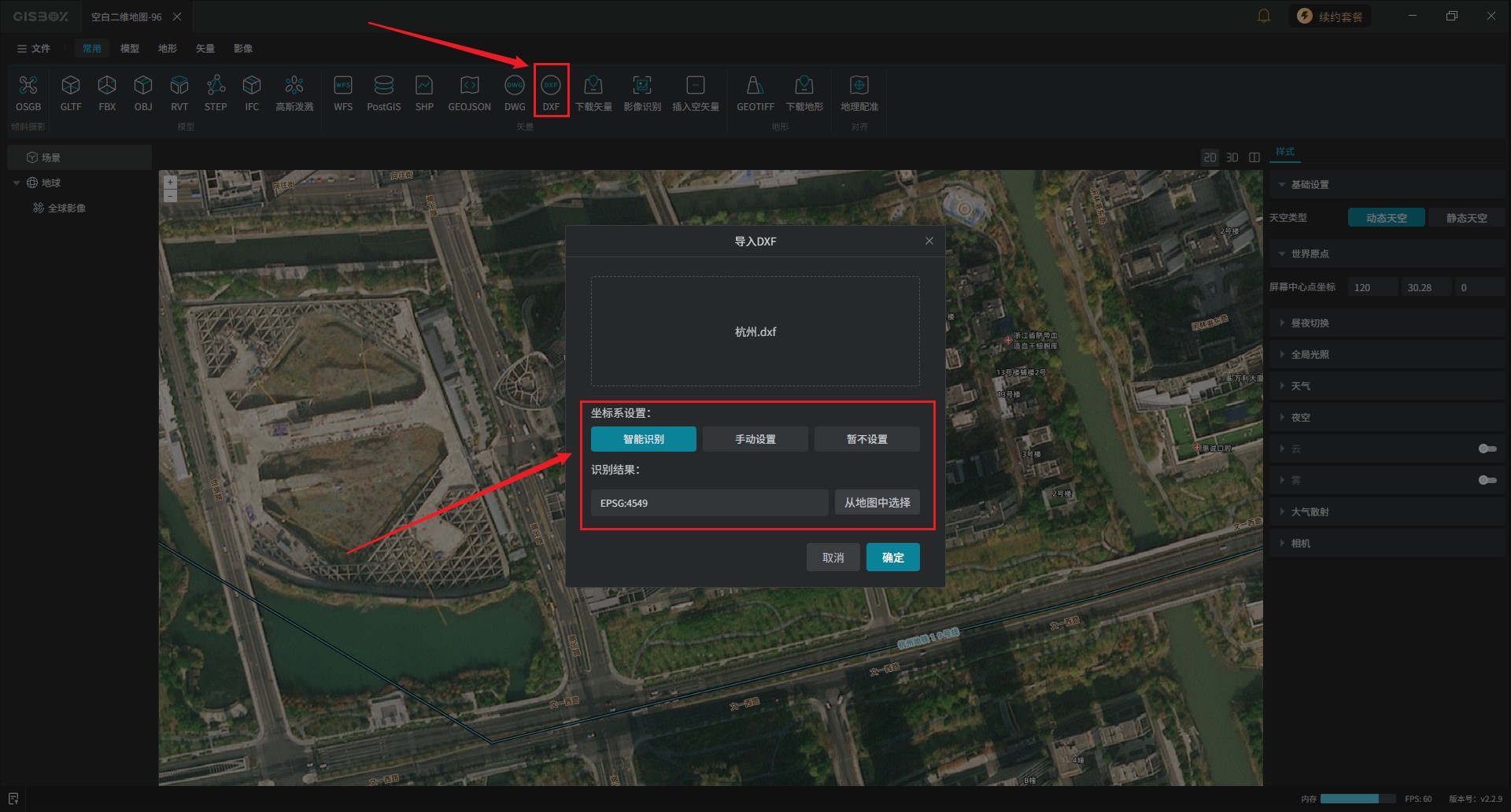

2、场景创建成功后，在场景上方的菜单栏中找到“DXF”，将我们本地的DXF文件导入，文件导入后需要我们进行“坐标系的设置”。
DXF文件导入时其坐标系分三种情况：
- 第一种：DXF文件采用带号的国家2000高斯克吕格投影坐标系；
- 第二种：地方2000这类自定义坐标系下的DXF文件；
- 第三种：DXF文件没有坐标系或坐标系未知，不知其坐标带号。
智能识别：如果你的DXF文件带号，软件就能自动识别出精确的EPSG坐标系
手动设置：地方2000坐标系DXF文件，就需要将其参数转换成WKT格式进行配置，需要通过手动录入。
暂不设置：不知道DXF文件坐标带号，不知道具体的WKT是什么，可以选暂不设置。后面会通过“地理配准”功能进行地理位置的对齐。

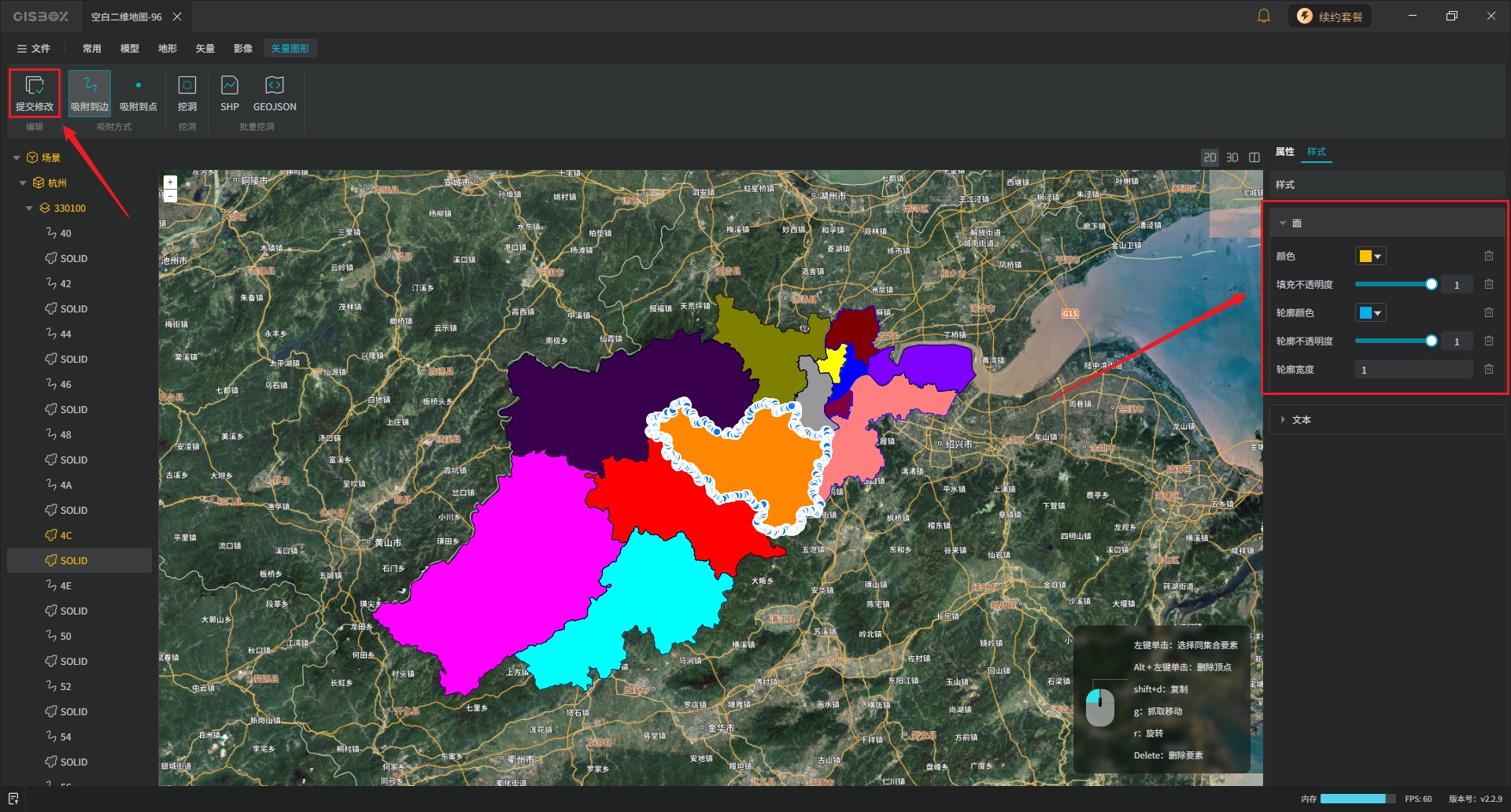

3、DXF文件导入后，我们点击右侧图层的下拉按钮，任意选择某一矢量区域，可以在右侧看到该矢量的各项“属性值”，我们点击“样式”，可依次修改面的“颜色”、“不透明度”、“轮廓颜色”、“轮廓宽度”等。设置好后，点击界面左上角的提交按钮，即可完成样式修改。

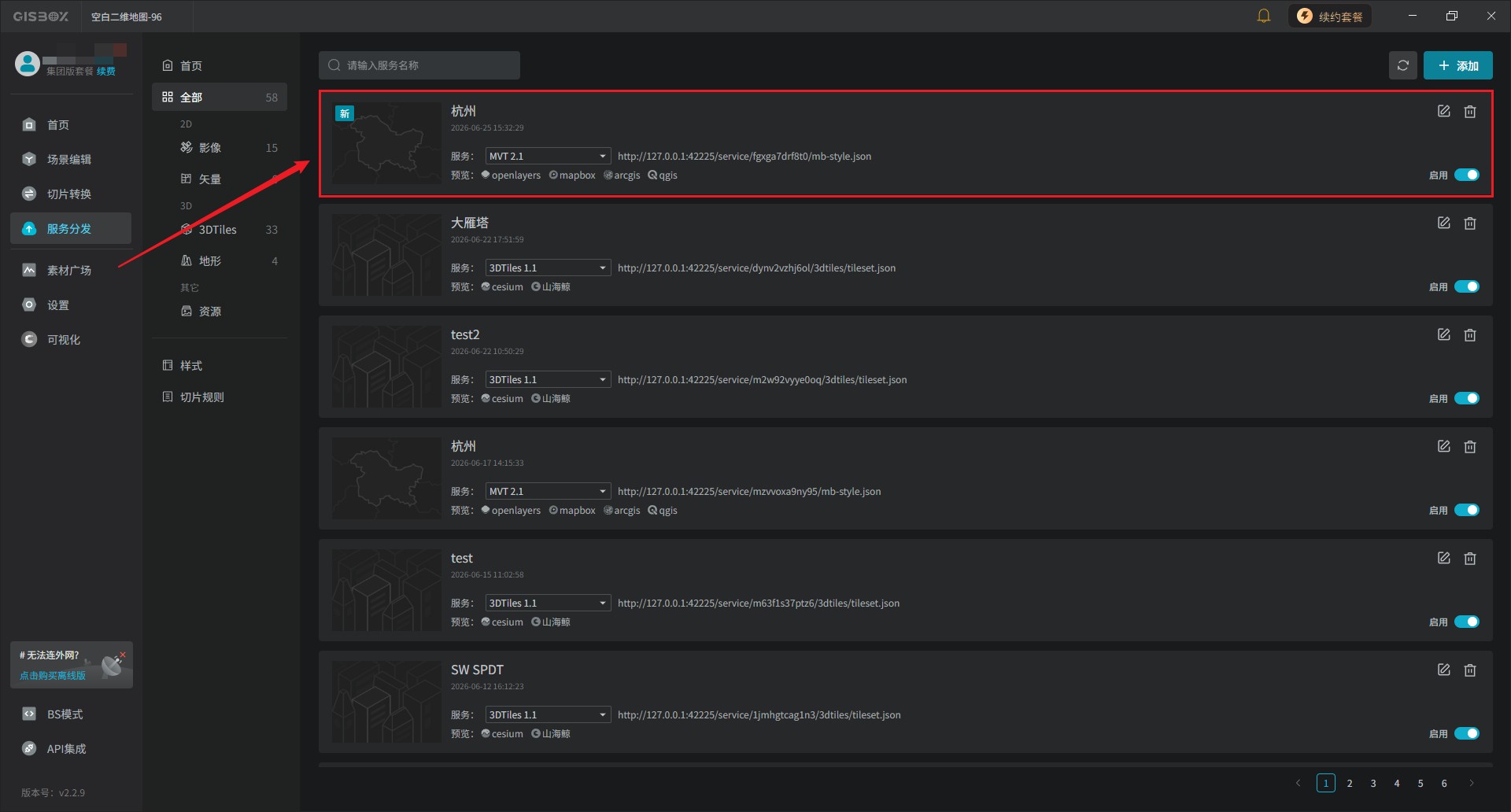

4、全部设置完成后点击“发布为服务”，发布完成后，会自动跳转到“服务分发”板块，可以看到“矢量服务”列表中刚发布的服务。

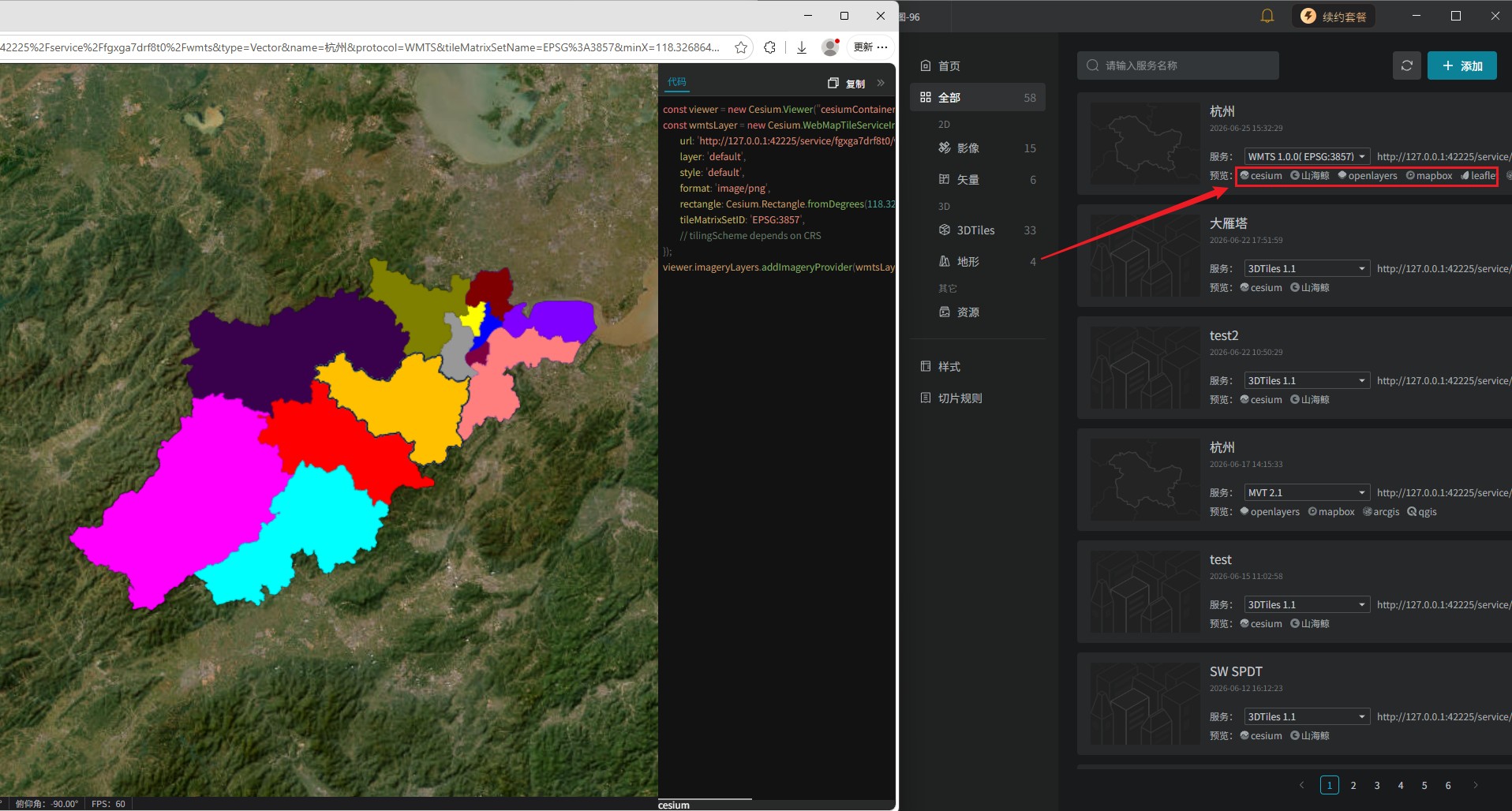

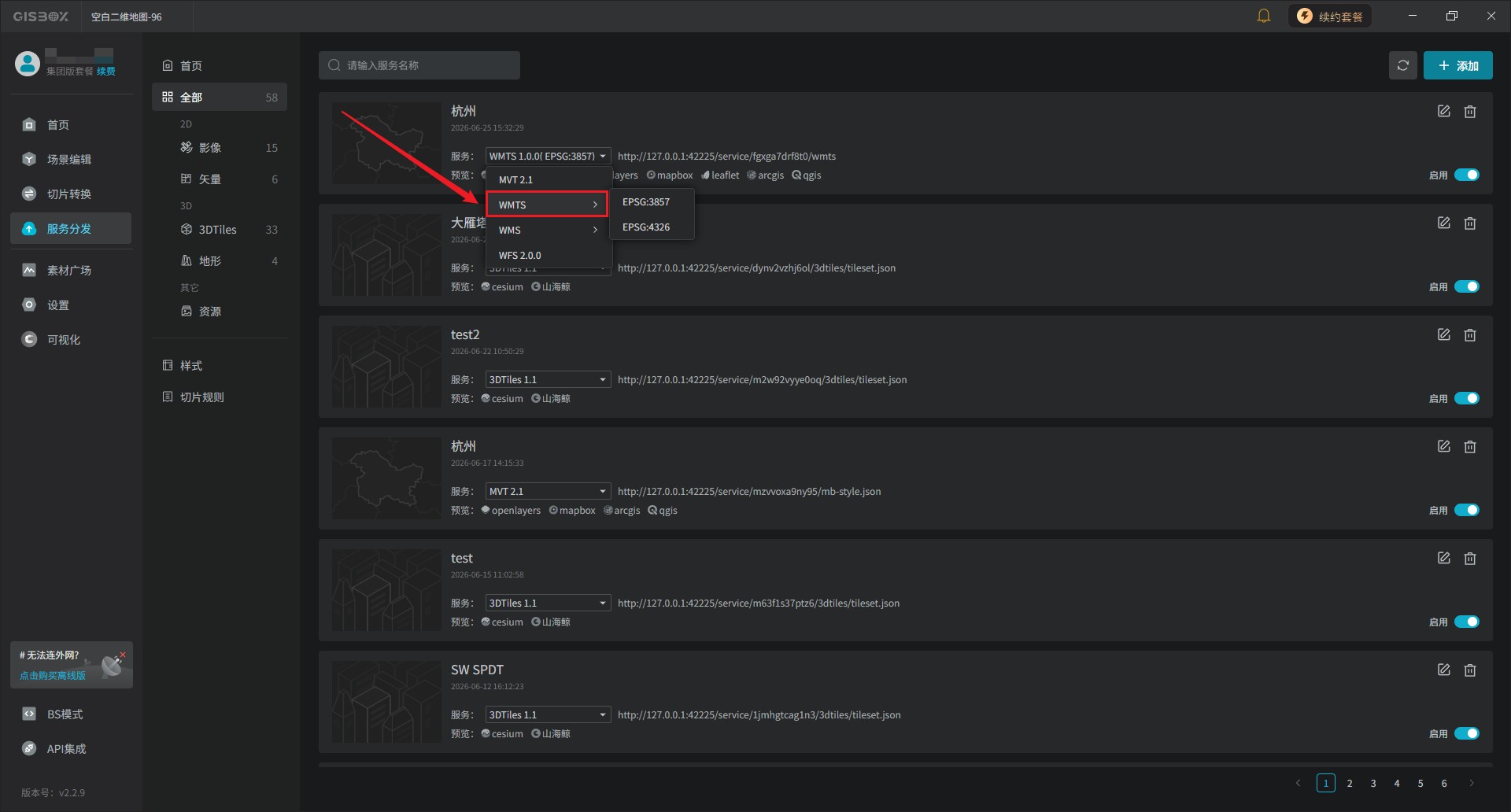

5、软件默认式发布“MVT”服务，我们可以点击“服务”的下拉框按钮，选中“WMTS”服务，WMTS服务基本上支持所有的预览框架，生成的服务地址也可以应用到其他的GIS引擎或数字孪生项目中。
通过上面的操作，DXF文件就完成了从本地图纸到在线地图服务的转换。对于很多项目来说，这一步不仅仅是“把图纸发出来”，更重要的是让原本只存在于设计软件中的数据，真正进入到GIS应用、业务系统和数字孪生场景中，发挥更大的价值。
相比直接传输图纸文件，发布为WMTS服务后，数据的展示会更轻量，访问会更方便，对接各类平台也更灵活。无论是用于项目成果展示、跨部门共享，还是接入Web端地图、三维引擎和可视化系统，都会更加高效。
如果你手里正好有一份DXF图纸，不妨按照本文的流程实际操作一遍，从导入、配准到发布服务走完整个过程。很多时候，把数据真正“用起来”，就是从这样一次标准化发布开始的。
