Aitoff 投影（Aitoff Projection）
2025年11月25日 09:05
GISBox是一站式三维GIS数据编辑、转换、发布平台，支持OSGB/GEOTIFF/RVT 等多种GIS格式编辑，转换为3DTiles/Terrain等并发布。
简介
Aitoff投影（Aitoff Projection）投影是一种特殊的地图投影方法，最初由德国数学家大卫·A·埃托夫于1889年提出。作为一种折衷的地图投影，它旨在平衡角度、面积和距离的失真，适用于全球范围内的概览图。埃托夫投影是基于方位角等距投影改进而来，通过将原始的半球投影水平拉伸一倍，形成一个椭圆形的地图，其宽度是高度的两倍。这种投影方式特别适合展示以特定点为中心的区域，例如极地或某个城市为中心的地图，同时为观察者提供了一个相对均衡的世界视图。
投影概览
Aitoff 投影（Aitoff Projection）的基本原理在于如何将地球表面上的点映射到平面上。首先，使用方位角等距投影将地球表面投射到一个平面圆盘上，确保从中心点出发的所有大圆路径都保持其真实的方向。然后，将这个圆盘沿水平方向均匀拉伸至原直径的两倍，形成最终的椭圆形地图。这种方法不仅保留了大圆路径的方向准确性，还试图减少因投影造成的形状和面积失真。
优点
- 整体形状保真度适中：作为折衷投影，在保持全球轮廓的视觉平衡上优于极端变形投影（如墨卡托的高纬拉伸），适合世界全图的概览展示。
- 中央区域变形较小：沿赤道和中央子午线（通常为0°经线）的比例尺保持真实，中心区域大陆形状（如非洲、欧洲）相对准确。
- 经纬网对称清晰：经线呈平滑曲线向两极收敛，纬线为等距对称曲线，便于直观理解地球球体形态。
缺点
- 非等角与非等积：既不保持角度正确（导航误差大），也不维持面积比例（如格陵兰与南美洲的对比仍失真），无法用于精确测量。
- 边缘变形显著：地图边缘（尤其东西两端和高纬度）的拉伸与压缩加剧，例如俄罗斯远东和阿拉斯加区域形状扭曲明显。
- 高纬度地区失真严重：两极被拉伸为圆弧而非点，导致极区几何形态严重异常（如南极大陆过度拉长）。
- 仅限小比例尺使用：因变形随比例尺增大而不可接受，仅适用于全球或大洲级概览图，不适用于局部区域制图。
- 投影边界非矩形：椭圆形图幅造成纸张或屏幕空间利用率低，需额外处理留白区域。
应用场景
Aitoff投影因其椭圆形轮廓和整体形态的视觉平衡性，主要用于非精确的世界地图概览场景，例如教育教材中直观展示大陆相对位置与地球曲率，或用于气候带分布、人口趋势等主题地图的示意性呈现；它也适用于艺术化地图创作及海报设计，凭借独特的曲线经纬网增强视觉吸引力，同时在GIS工具中可作为快速生成的全球底图，辅助叠加航线或宏观数据分布分析，但需始终强调其不适用于导航、测量等精度要求高的场景。
示例图
1. 显示了以格林威治为中心的Aitoff投影。

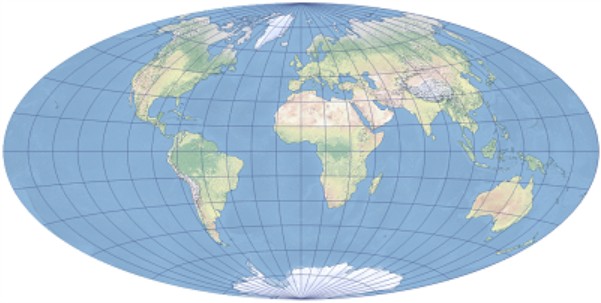

2. Aitoff地图投影。
