OBJ（Wavefront 3D 模型格式，可含地理坐标）
2026年02月27日 09:30
GISBox是一站式三维 GIS 数据编辑、转换、发布平台，支持 OSGB/GEOTIFF/RVT 等多种 GIS 格式编辑，转换为 3DTiles/Terrain 等并发布。
简介
OBJ（Wavefront 3D 模型格式，可含地理坐标）是Wavefront Technologies开发的纯文本3D模型格式，用于存储几何信息（顶点、法线、UV坐标）及多边形面数据，支持通过.mtl材质文件引用纹理和光照属性。其开放性和跨平台兼容性使其成为3D建模、游戏开发和3D打印等领域的通用中间格式，但需额外文件定义地理参考，且不支持动画或复杂场景数据。
文件结构
OBJ文件（Wavefront 3D模型格式）采用纯文本结构，主要包含以下核心组成部分：
- 顶点坐标（v）：定义模型空间位置，每行以v开头，后接三维坐标值（X, Y, Z），如v 1.0 2.0 3.0，部分顶点可含齐次坐标分量w。
- 纹理坐标（vt）：描述纹理映射关系，以vt开头，后接UV坐标（U, V），如vt 0.5 1.0，用于模型表面贴图定位。
- 法线向量（vn）：定义顶点法线方向（X, Y, Z），以vn开头，如vn 0.0 1.0 0.0，用于光照计算。
- 面定义（f）：构建多边形表面，以f开头，通过索引组合顶点/纹理/法线数据（如f 1/1/1 2/2/2），支持三角形、四边形等多边形。
- 注释与元数据（#）：以#开头的注释行，可嵌入地理坐标系声明（如# Coordinate System: EPSG:4326）或其他辅助信息，不影响模型解析。
优点
- 简单易读与编辑性强：作为纯文本格式，可直接用文本编辑器查看和修改，便于调试和跨平台处理。
- 广泛兼容性：几乎所有主流3D软件（如Blender、Maya、3ds Max）和游戏引擎（如Unity、Unreal）均支持，适合模型交换和基础渲染。
- 轻量化静态模型支持：专注于几何数据存储，文件结构清晰，适合3D打印、CAD数据交换和简单可视化场景。
- 基础材质与纹理映射：通过外部MTL文件定义颜色、纹理贴图等基础表面属性，支持UV坐标映射。
- 灵活的地理坐标扩展：可通过注释行（如# Coordinate System: EPSG:4326）添加地理参考信息，适应地理信息系统需求。
缺点
- 不支持动画与动态数据：无法存储骨骼、变形目标、粒子或动力学动画，仅适用于静态模型。
- 材质功能有限：依赖MTL文件且仅支持基础材质（如漫反射颜色），无法处理复杂物理渲染（PBR）属性如金属度或高级光照效果。
- 文件体积大且解析慢：文本格式导致文件臃肿，尤其对复杂模型，加载和解析效率低于二进制格式（如GLB）。
- 地理坐标非内置且易出错：地理信息需手动添加注释，转换时可能因精度损失（如单位不匹配）导致误差，影响精密应用。
- 缺乏现代图形特性：不支持灯光、层次结构、LOD（细节级别）或细分曲面，限制了高真实感渲染和复杂场景构建。
应用场景
OBJ（Wavefront 3D 模型格式，可含地理坐标）主要应用于静态三维模型的跨平台交换与基础可视化场景，尤其在3D打印领域因其几何数据精确性成为标准输入格式；在游戏开发和影视制作中常作为中间格式传递基础模型结构，便于不同软件协作编辑；地理信息系统（GIS）中可通过注释嵌入地理坐标，辅助带纹理的三维地形可视化。
示例图

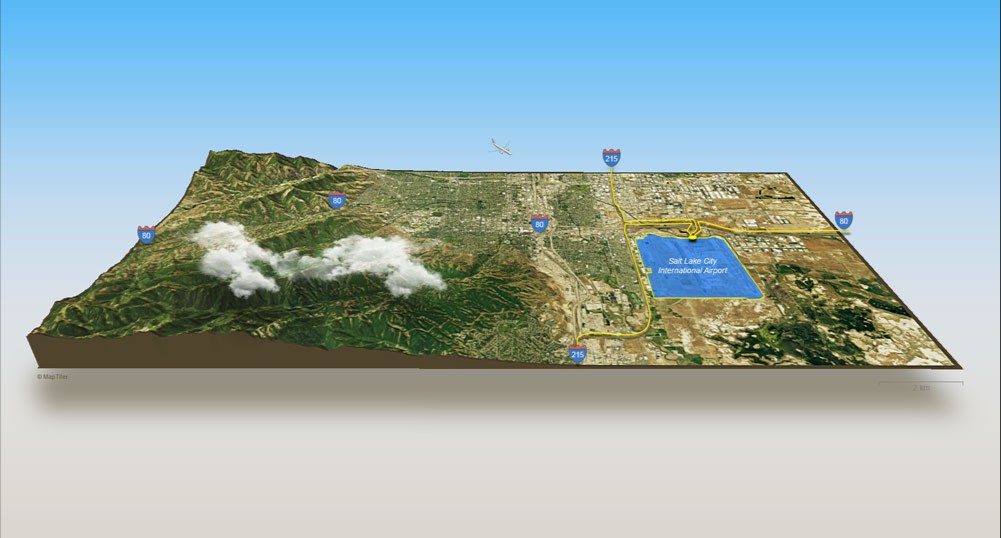

1. 生成3d地图obj。
文件打开方式
1. 在3D软件中打开OBJ文件格式。
相关 GIS 文件
PLY（Polygon File Format/点云网格格式）
