算电协同再部署，GISBox如何搭建算力园区三维底图？

2026年10月23日 18:39

机房、变电站、线路与管线，先放进同一坐标

2026 年政府工作报告提出实施超大规模智算集群、算电协同等新基建工程，“十五五”规划纲要进一步提出推动绿色电力与算力协同布局。9 月 11 日国务院常务会议研究算力网建设，明确要强化算电设施规划衔接。政策落到园区，先要回答一个空间问题：机房建在哪，电从哪来，线路怎么走，扩建往哪个方向留。三维底图把这些关系摆到一张图上，讨论才有共同参照。

1 园区底图要回答哪些空间问题

1.1 选址与地形

算力园区对地形有要求。场地要平整，排水要顺畅，地质要稳定。山地园区还要考虑边坡和挡土墙。地形数据能看出坡度、汇水和挖填方的大致范围。

选址不只看地形。靠近变电站、靠近骨干网、远离灾害隐患点，都是约束。把这些条件做成图层叠加，比单看红线图全面。

水源和排水也要一起看。冷却用水量大，排水去向要明确。底图上把取水口、排水口、蓄水池标出来，和市政管线对一遍，能提前发现接不上的地方。

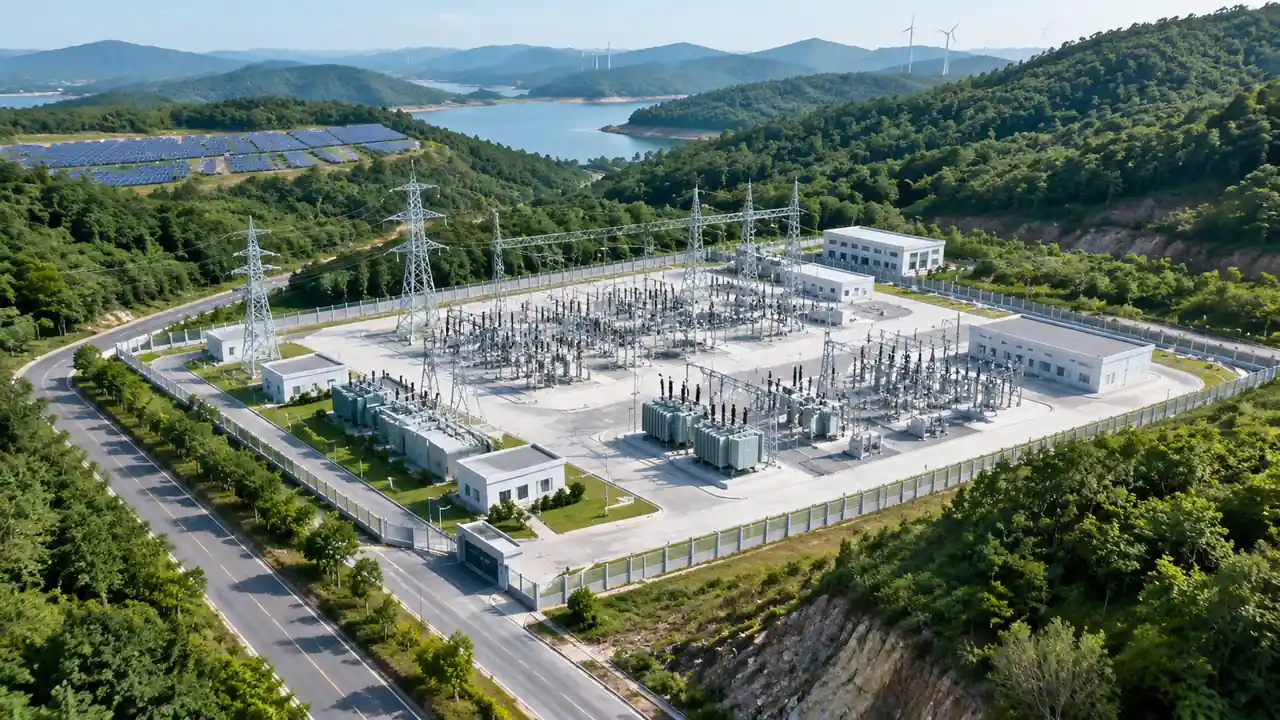

1.2 电力设施与线路

园区用电量大，变电站和输电走廊是核心设施。底图要表达变电站位置、主变容量、进出线方向和走廊范围。线路跨越道路、河流、民房的位置，要单独标注。

电力设施有安全距离要求。底图不能替代电力设计，但能提前发现明显的空间冲突，比如规划中的机房压到线路走廊上。

1.3 机房与管线

机房楼栋、冷却设施、蓄水池、柴发、泵房，这些对象的相对位置影响运行和维护。电缆沟、水管、消防管线的走向要能查询，检修时不用翻一堆图纸。

管线数据往往分散在不同单位。底图先把已知管线放进来，未知部分标注“待补”，比假装完整更诚实。

管线碰撞检查也值得做。电缆沟和给排水管交叉、检修空间不足，这些问题在图纸阶段发现，比施工时改便宜得多。

2 算力与电力怎么在一张图上对齐

2.1 容量分区

园区按变电容量和机房负荷分区。哪座变电站供哪几栋机房，哪条线路是备用通道，这些关系要在图上表达。只画设备位置，不画连接关系，底图的价值少一半。

容量数据来自电力设计和运行台账。底图展示位置和连接，容量数值由业务系统维护。两边通过设备编号关联，避免各改各的。

分区边界要和供电半径对得上。图上一画很方便，实际电缆长度和压降却有限制。底图不替电力设计算账，但能把明显不合理的布置提前暴露出来。

2.2 分期扩建

算力园区往往分期建设。一期、二期、预留用地的范围要分开，管线接口和电力通道要预留。底图能看出扩建方向和现有设施的冲突。

分期图层按时间组织。已建、在建、规划三种状态用不同表达，讨论时不会把规划当成现状。

预留用地不要画成空白。道路接口、电力通道、管线走向都要示意出来，否则后面扩建时才发现被别的设施占了。

3 数据从哪来

3.1 设计资料与竣工模型

园区有总图、建筑、结构和机电图纸。BIM 或 CAD 模型几何准确，适合作为底图骨架。竣工模型比设计模型更接近现状，优先使用竣工资料。

图纸和现场总有差异。设备挪了位置、管线改了走向，竣工资料未必更新。重要区域用实景或点云校核，差异记录下来。

3.2 实景与点云

倾斜摄影能快速拿到园区外观和周边环境，适合大范围底图。点云能补设备区和管廊内部，精度更高，范围有限。两者结合，宏观和细节都能兼顾。

园区有大量金属屋面和玻璃幕墙，摄影测量容易反光、丢点。重点区域补地面拍摄，别指望一套航飞解决所有问题。

电力线路的采集还要注意安全距离。无人机靠近带电设备有风险，必须按电力部门的规程作业。拿不到的数据用设计资料补，不要冒险飞。

4 转换与发布

4.1 坐标与格式

园区常用地方坐标，周边区域用城市坐标。两者之间要转换，参数留档。高程要分清设计标高和大地高，叠地形时特别注意。

OSGB 转 3DTiles、通用模型切片、影像与地形切片，是常用链路。RVT、IFC 切片属于企业版，DWG 切片也在企业版。管线矢量可以发布为 MVT、WMS、WMTS。

4.2 免费与收费边界

基础版覆盖常用切片和服务分发，适合先把园区场景跑起来。需要 BIM 格式切片、模型生成 LOD、DEM 导入时，再评估专业版或企业版。当前版本 v2.2.19，具体以官网为准。

升级前先在测试环境里跑一遍，确认无误再动生产，不要直接改在线服务。先用基础版做一个机房组团，验证坐标、加载和权限。跑通之后再扩展到整个园区，返工风险小。

如果园区还在分期建设，发布目录要预留后续区域。现在只建一期，目录结构和命名按全园区设计，二期接入时不用大改。

5 内网与权限

5.1 离线部署

算力园区的数据往往要求不出内网。局域网离线版通过 License 激活，在内网运行，适合这种场景。功能范围与网络公开版不同，采购前逐项核对。

离线环境的数据更新靠人工导入。建立固定的更新流程和责任人，比临时拷贝可靠。更新包要校验版本和完整性。

5.2 分级授权

园区管理方、电力运行方、施工方、运维方，看到的内容不同。电力设施和安防信息的敏感度高，权限要单独配置。对外展示只放脱敏后的总体布局。

权限变更留记录。项目结束后及时回收账号，别让临时权限变成长期入口。

离线环境的日志和审计也要考虑。谁在什么时候调用了哪一层服务，记录能追溯，出了问题才说得清。没有审计，权限管理只剩一半。

6 试点怎么起步

6.1 准备清单

1）明确底图服务规划、建设还是运维；2）划定园区范围；3）收集总图、电力、管线资料；4）确认数据授权与保密要求；5）统一坐标与高程基准；6）确定分期图层；7）选一个机房组团试做；8）安排回读复核和更新责任人。

试做范围包含一座变电站和两栋机房，能覆盖电力与建筑的衔接问题。只做机房，看不出线路冲突。

6.2 这些情况先别急着上三维

1）园区还在选址阶段，范围未定；2）电力资料缺失，线路走向靠猜；3）数据涉密且未做部署评估；4）需求只是几张招商效果图；5）没有运维团队。

三维底图是规划衔接的工具，不是电力设计或算力调度的替代品。边界说清楚，参与方才知道各自该做什么。

试点期间发现的数据缺口，列成清单交给对应单位。清单按电力、建筑、管线分类，责任到人，避免最后不了了之。谁缺什么、什么时候补，写清楚。比会上口头承诺有用，也方便下一次复盘时对照。

6.3 验收看什么

1）范围与精度是否符合约定；2）坐标和高程是否复核；3）变电站、线路、机房位置是否与资料一致；4）分期图层是否清楚；5）内网访问是否正常；6）权限是否符合要求。

验收时请园区、电力、施工三方一起看。三方关注点不同，能同时用起来，底图才算合格。

国家能源局对算电协同的部署，可以在 国家能源局 官网查看。政策在推，园区要把空间账算清楚。

常见问题（FAQ）

FAQ-1 底图能算园区能装多少机柜吗

不能直接算。机柜数量取决于供配电、制冷、承重和消防设计。底图能表达空间关系和容量分区，具体数值由专业设计确定。

FAQ-2 电力线路数据从哪里来

一般来自电力设计院、供电公司和园区竣工资料。涉及运行数据时需相应授权。不同来源的走向可能有差异，用实测或影像复核。

FAQ-3 一定要离线部署吗

看数据要求。可以出内网就用网络公开版，要求数据不出域就选局域网离线版。两者功能范围不同，采购前核对。

FAQ-4 基础版够用吗

常用格式的切片和服务分发，基础版可以覆盖。BIM 格式切片、LOD 生成等能力需要企业版。先跑通一个组团再决定。

算力园区的底图，说到底是把算力和电力放在同一套坐标里。位置对了，规划衔接和运行维护才有基础。

切片与发布步骤在 GISBox 图文教程 有说明，版本与价格以 套餐定价页 为准，想先试跑可从 下载页 获取基础版。
