鲁苏背靠背联网开工，GISBox如何搭建换流站三维场景？

2026年10月28日 20:16

阀厅、换流变与接地极，设备布置要能对上电气图

背靠背联网工程开工，换流站从图纸进入现场。换流站设备密集，阀厅、换流变、平波电抗器和构架之间，电气距离与检修通道都有明确要求。三维场景的价值，是让设计、施工和运维在同一空间里核对设备位置。下面从范围划定、设备表达、数据来源、施工运维、发布和起步六个方面说明。

1 换流站场景先定哪些范围

换流站占地不大，设备却多。场景范围要覆盖站区、进线走廊和接地极，少一块，电气关系就断。范围划定以设计总平面为依据，站外设施单独成层。

1.1 站区与阀厅

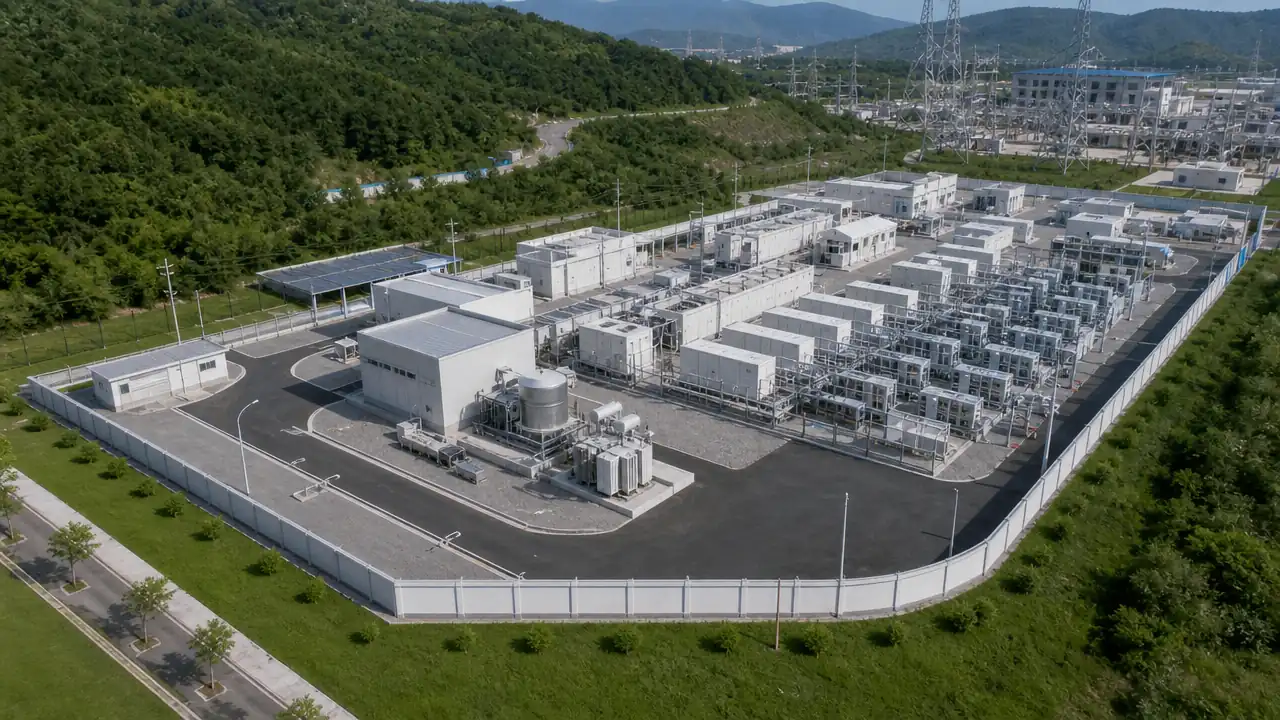

站区包括阀厅、换流变区、交流场、直流场和辅助生产区。阀厅是核心建筑，内部阀塔分层布置，外墙和吊装孔的位置影响设备安装。场景要能表达阀厅内部空间，而不只是一个外壳。阀厅的空调和消防设施，与设备布置关系紧密，图上标注位置即可。站区围墙、主控楼和备品库，按总平面布置。

1.2 接地极与线路走廊

接地极和接地极线路往往在站外，位置单独标注。交直流出线走廊要标出塔位和导线走向，与站内构架衔接。走廊内的建筑物、道路和管线，作为净空检查的背景。范围外的设施不入库，但在边界处说明接续关系。

2 设备怎么表达

换流站设备分主设备和辅助设备。主设备决定电气主接线，辅助设备支撑运行。表达精度不一样，主设备要能看清接线端子和检修空间，辅助设备可以简化。

2.1 换流变与阀塔

换流变按相和台位布置，记录容量、电压等级和运输重量。设备基础的尺寸和标高，与换流变运输和就位直接相关。阀塔分层表达，阀段、冷却管路和光纤槽分开标注。阀塔与阀厅墙壁之间的检修通道，要能看出宽度。设备模型来自厂家或设计院，格式不统一，入库前统一坐标和单位。

2.2 构架、管母与电缆

构架表达柱、梁和挂线点，管母表达走向和支撑。电缆沟、桥架和接地网按敷设路径表达，埋深写在属性里。接地网的均压带和垂直接地极，按敷设范围表达，具体参数以设计为准。构架与设备的连接关系，要能和电气主接线图对应。图上的连线是空间关系，不代替电气接线图。

3 数据从哪里来

换流站数据以设计模型和竣工资料为主，施工期补充测量。设备厂家提供的模型精度高，但坐标和单位常与站区总图不一致，转换工作量不小。数据入库前先做一次完整核对。

3.1 设计与竣工模型

设计模型常见 RVT、IFC 和 DWG，按专业拆分。土建、电气和暖通各自建模，合并时容易出现重复和错位。不同专业模型合并前，先统一原点和楼层标高，避免整体漂移。竣工阶段以实测和竣工图修正，设备位置以现场为准。模型版本与设计阶段对应，变更留痕。

3.2 航测与现场测量

站区可以用无人机航测生成正射影像和实景模型，用于核对场地和构架。设备内部和阀厅用近景摄影或激光扫描补充。测量成果的坐标系统一到大地方位基准，高程基准与总图一致。现场测量记录测次和仪器，成果保留原始数据。

4 施工与运维怎么用

换流站建设期的大件运输和吊装，运营期的巡检和检修，都依赖准确的空间关系。两个阶段的图层不同，权限也不同。

4.1 大件运输与吊装

换流变重量大，运输路线要核对转弯半径、纵坡和桥梁承载。站内吊装场地要表达平整范围、承载能力和吊车作业半径，运输前把沿线障碍物和临时改道标注出来，方便与交通管理部门沟通。吊装路径与带电设备的安全距离，按施工方案核对。场景提供空间参照，具体吊装方案由施工单位编制并审批。

4.2 巡检与安全距离

运维巡检按设备分区安排路线，阀厅、换流变区和直流场分别设置。带电设备的安全距离以设计规程和运行规程为准，场景只用于量算和示意，不作为安全距离的唯一依据。巡检点位、摄像头和门禁，标注在对应设备附近。巡检路线要避开带电区域，路线调整后同步更新图层。

5 数据怎么切片和发布

换流站模型体量大，阀厅内部结构细。直接加载整站模型，浏览器端容易卡顿。切片前做轻量化，按区域组织图层。站内多为内网，发布方式要提前确定。

5.1 模型与地形

土建和电气模型可以转成 3DTiles，站区地形用 GeoTIFF 切片。GISBox 基础版可免费完成通用模型切片、GeoTIFF 转地形、影像切片、OSGB 转 3DTiles、LAS 点云切片；RVT、IFC、DWG 等设计模型切片属于企业版能力，反切、重建顶层和顶点压缩属于专业版及以上。设计模型转换、切片与服务发布的操作步骤，可以参考 GISBox 图文教程 中关于通用模型、地形和 3DTiles 服务的演示。设备厂家的模型格式不统一时，先转成通用格式再切片。

阀厅内部模型可以单独成层，按需加载，内部的钢结构可以简化，保留阀塔和主要通道。切片耗时与数据量、机器配置有关，建议在自身项目中实测。构架与基础接边处容易错位，发布前抽查几个间隔。

5.2 服务与内网

站内网络多为专网，局域网离线版通过 License 激活。浏览器端看 3DTiles，矢量查询用 WFS，影像用 WMTS。设计、施工、运维和厂家按角色授权，带电设备细节只对内部开放。设计变更后，服务图层按区域替换，不用整站重新发布。服务地址登记，系统升级时保持地址不变。

6 项目起步怎么做

换流站建设周期长，三维场景可以随设计深化逐步完善。先做站区总平面和主设备，再做阀厅内部和接地极，最后补精细模型。每个阶段都设可验收的成果。

6.1 准备清单

1）总平面：站区边界、道路、构架与设备分区。

2）电气资料：主接线、设备台位与出线走廊。

3）模型资料：土建、电气与暖通设计模型。

4）测量资料：站区控制点、竣工测量与扫描成果。

5）接地极：极址、线路与相关设施。

6）运行环境：专网、服务器与账号权限。

7）验收口径：点位精度、模型范围与更新频率。

清单由建设单位牵头确认，设计、施工和运维共同参与。

6.2 不适用的情况

只做汇报展示、不接设计和运维的，用总平面加简化模型即可。设备模型缺失、坐标无法统一的，先把模型整理好再入库。站址尚未最终确定、总平面还在调整的，先不要建精细模型。涉及涉密工程和未公开资料的，按管理规定处理，不进入公开服务。

6.3 验收看什么

看设备台位与主接线是否对应，看构架挂线点与出线走廊是否衔接，看阀厅内部通道是否满足检修要求，看模型在专网客户端能否正常加载，看权限是否符合角色分工。再抽几台换流变核对位置和朝向。工程投运后复盘一次，检查竣工模型与现场是否一致，复盘结果作为竣工模型移交的依据。电力规划相关政策可以通过 国家能源局 等公开渠道核对，具体技术要求以设计文件和规程为准。

常见问题（FAQ）

FAQ-1 换流站一定要用BIM模型吗

不一定。没有设计模型时，可以按总平面和设备图纸重建简化模型，满足空间核对即可。需要查看阀厅内部和管线关系时，再用BIM模型。是否建模按阶段和用途决定，不必一开始就追求完整。

FAQ-2 电气安全距离能在三维里量吗

可以量算，但结果只作参考。安全距离以设计规程和运行规程为准，量算前确认模型坐标准确、单位一致。带电设备的安全判断由专业人员完成，场景不替代验算和审批。

FAQ-3 设计模型格式不统一怎么办

先统一坐标和单位，再转成通用格式。RVT、IFC、DWG 在 GISBox 中切片属于企业版能力，通用格式基础版即可处理。转换后抽查设备位置和朝向，发现错位回到源头修正。模型版本与设计阶段对应。

FAQ-4 内网部署怎么选版本

看是否需要设计模型切片、反切和重建顶层。基础版覆盖通用模型切片和标准服务分发，专业版增加反切与部分优化能力，企业版增加设计模型切片和席位管理。专网环境选局域网离线版，按 License 激活。

需要对照各版本的功能边界，可以查看 GISBox 套餐定价页 的功能矩阵。

想先用站区总平面搭一个场景，可从 GISBox 下载页 获取当前版本。
