西江流域调度计划下达，GISBox如何搭建流域三维底图？

2026年10月30日 20:20

干流、断面与梯级水库，先放进同一张图

水利部近日批准下达《2026-2027年度西江流域水资源调度计划》，调度范围覆盖西江干流和北盘江、柳江等9条主要支流，明确梧州等30个控制断面的下泄指标，细化龙滩、大藤峡等35座干支流工程的调度方案。10月以来梧州站来水较多年平均偏少三成，部分支流偏少五至六成，枯水期供水保障压力不小。把干流、断面、水库和取水口放进同一张三维底图，调度指令才有共同的空间参照。

1 计划下达后先看什么

一张图要回答三件事：水从哪里来、指标分给谁、哪个工程先动。资料不齐时，先把骨架搭起来，再逐段补充细节。骨架包括干流中心线、省界、控制断面和主要水库，这四类对象定下来，后面的监测和取用水数据才有挂靠位置。

1.1 省界指标与断面

年度计划把水量分配指标落到云南、贵州、广西、广东、湖南五省区，图上要能看清省界与断面指标的对应关系。断面位置按水文站实测断面布设，桩号、河宽和警戒水位写进属性。省界断面单独标注，方便核对交接水量。断面指标按年度和月度两套记录，切换时不覆盖历史值。断面上下游的取水口，同一屏内可见。

1.2 水库群与蓄放次序

龙滩、大藤峡、百色等工程承担蓄丰补枯任务，图上表达坝址、库区范围和正常蓄水位。调度方案里的蓄放次序，用不同线型表达先后关系，不写成结论性文字。库区回水范围按最新地形计算，和影像套合后检查岸线。工程管理单位、调度权限和联系方式写进属性。库容曲线单独存放，图上只显示当前水位对应的库容。

2 底图放哪些对象

自然对象和人工对象分开组织。河道、河岸带和滩地属于自然部分，水库、闸坝、堤防、取水口和监测站属于人工部分。两类对象共用一套坐标和编码，避免同一地点出现两个名字。

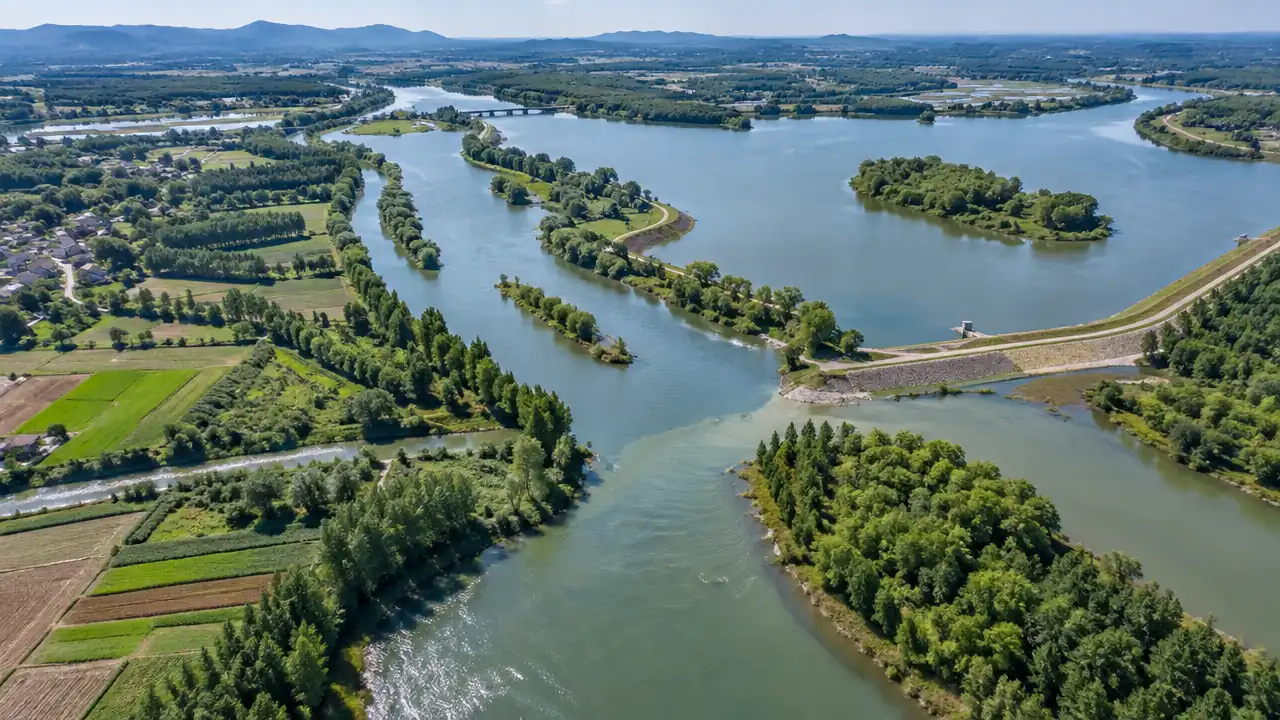

2.1 干流河道与堤岸

干流中心线按最新河道地形提取，弯道和分汊段加密节点。堤岸表达堤顶高程、坡度和护岸类型，重点堤段标注险工位置。滩地表达范围和土地利用，采砂区和砂石堆场单独标注。河道深泓线用于表达主槽位置，枯水期主槽摆动明显，按年度更新。桥墩、码头和跨河管线等阻水物体，一并放进场景。

2.2 取水口与监测站

取水口标注取水用途、许可水量和取水方式，农业、工业和城镇供水分类表达。监测站包括水位、流量、水质和雨量四类，站码与水文年鉴一致。站点位置以实测坐标为准，不能按示意图落点。监测站的供电和通信方式写进属性，偏远站点注明维护周期。取水口与断面的上下游关系，可以在场景中量算距离。

3 数据从哪里来

流域底图的数据分三层：基础地理、水利专题和实时监测。三层数据来源不同，更新节奏也不同，入库前先统一坐标系和高程基准。公开的示例数据可以从 GISBox 素材广场 获取，正式项目仍以主管部门提供的数据为准。

3.1 水文与地形资料

地形以最新 DEM 为主，重点河段补充实测断面和无人机航测。水文资料包括逐日流量、水位和含沙量，整编成果由流域机构提供。河道地形变化快的河段，两到三年复测一次。不同来源的地形拼接时，检查接边高差，接边处出现台阶要修。坐标系统一采用 2000 国家大地坐标系，高程统一到同一基准。

3.2 工程台账与影像

水库、闸坝和堤防的台账来自工程管理单位，包含设计参数、竣工时间和除险加固记录。影像用近期卫星影像，重点河段补充无人机正射。影像时相写在元数据里，枯水期和丰水期各留一套。工程台账与影像对不上时，以台账和现场复核为准。库区淹没范围内的房屋和道路，按最新影像更新。

4 枯水期怎么表达

枯水期是这张图最需要说清楚的时段。来水偏少时，主槽变窄、浅滩出露，取水口可能取不到水。底图要能表达水位下降后的河道形态，而不是只显示常水位。

4.1 水位与流量过程

水位和流量按时间序列入库，图上用剖面或色带表达过程，不堆成一张总图。控制断面的实测值与计划指标对照显示，偏差超过阈值时标红。流量过程线按月滚动，历史同期值作为参照。缺测时段注明原因，不做插值。水位低于取水口底板高程时，图上给出提示。

4.2 预警与边界

预警分两级：断面下泄流量接近指标下限，和取水口水位接近设计低水位。预警信息由主管部门发布，底图只显示状态和位置。调度边界包括省界、市界和工程管理范围，边界线不与河道中心线混用。预警解除后保留记录，便于复盘。对外页面只显示预警级别，不显示具体调度指令。

5 数据怎么切片和发布

底图以地形、影像和矢量为主，模型只用在重点工程。切片前先确定比例尺和更新频率，避免全流域统一高精度造成数据冗余。发布方式按使用方分，内部看全量，外部看公开范围。

5.1 地形、影像与模型

地形用 GeoTIFF 切成 terrain，影像切成瓦片，重点水库和坝址的实景模型转为 3DTiles。GISBox 基础版可完成影像切片、GeoTIFF 转地形、OSGB 转 3DTiles、通用模型切片和 LAS 点云切片，这些能力在官网定价页标注为免费；反切、重建顶层和顶点压缩属于专业版及以上。地形切片失败时，先检查文件体积和磁盘空间，官方更新日志里记录过大型 tiff 切片的修复。切片耗时与数据量、机器配置有关，建议先在一条支流上试切。

地形与影像切片的具体步骤，可以参考 GISBox 图文教程 中关于地形和影像服务的演示。模型与地形接边处容易出现悬空，坝址和桥址发布前要抽查。矢量按流域和行政区两个尺度各切一套，避免缩放时反复请求。

5.2 服务与权限

流域机构看全部图层，省区看本辖区，工程管理单位看本站和上下游影响范围。取水口许可水量、工程参数属于内部资料，对外服务只放河道、断面位置和公开预警。服务按 WMTS、WMS 和 3DTiles 分别发布，图层命名带流域代码。账号按角色分配，离岗人员及时回收。服务地址登记成册，版本变更时同步通知使用方。

6 项目起步怎么做

不建议一上来做全流域。选一条支流的三个断面和一座水库，把地形、影像、断面、取水口和监测数据跑通，再向干流扩展。起步阶段以枯水期供水保障为主线，先解决看得见的问题。

6.1 准备清单

1）基础地理：行政区划、水系、交通与居民点。

2）地形资料：DEM、重点河段实测断面与航测成果。

3）工程台账：水库、闸坝、堤防与取水口参数。

4）监测数据：水位、流量、水质与雨量站点。

5）调度文件：年度计划、断面指标与预警阈值。

6）影像资料：近期卫星影像与重点河段正射。

7）运行环境：服务器、网络、账号与权限。

8）验收口径：坐标基准、精度要求与更新频率。

清单由流域机构或省级水行政主管部门牵头确认，工程管理单位和监测部门共同参与。清单每年随年度计划更新一次。

6.2 不适用的情况

只做汇报展示、不接监测数据的，用影像加断面位置即可，不必建精细模型。河道地形超过五年未复测的，先补测再上线。没有明确调度权限的项目，不要发布调度状态。涉及敏感工程和未公开数据的，按管理规定处理，不进入公开服务。

6.3 验收看什么

看断面位置与水文站是否一致，看省界与行政区划是否套合，看水库库区范围与影像是否吻合，看取水口与断面的上下游关系是否正确，看服务在常用浏览器和移动端能否正常加载。再抽两个断面核对水位和流量序列。年度计划调整后，复盘一次指标和断面的对应关系。调度依据可以通过 水利部 等公开渠道核对，具体要求以主管部门正式文件为准。

常见问题（FAQ）

FAQ-1 底图和调度系统是什么关系

底图提供空间参照，调度系统负责计算和指令下达。两者通过服务地址对接，底图不替代调度系统。断面、水库和取水口的编码要一致，否则对接后会出现对不上的情况。

FAQ-2 没有实测地形怎么办

先用公开 DEM 搭骨架，重点河段再补实测断面和航测。公开地形在平原河段精度有限，不能直接用于堤防和取水口设计。数据来源和精度写进元数据，使用方要知道底图的边界。

FAQ-3 断面数据多久更新一次

水位和流量按日更新，断面地形按两到三年复测。河道变化快的河段加密复测。更新时保留历史版本，便于对比和复盘。数据中断时注明原因，不用推算值填补。

FAQ-4 数据能对外公开吗

河道、断面位置和公开预警可以对外，取水许可、工程参数和调度指令不对外。发布前履行审核程序，涉及敏感区域的按管理规定处理。对外页面与内部页面分开部署。

需要核对切片与服务能力，可以查看 GISBox 套餐定价页 的功能矩阵。

想先用一条支流的数据试建场景，可从 GISBox 下载页 获取当前版本。
