上海城博会聚焦好房子，GISBox如何搭建社区三维底图？

2026年10月30日 20:20

楼栋、公共空间与地下设施，先放在一张图上

10月29日，2026上海国际城市与建筑博览会在世博展览馆开幕，本届城博会新增品质住房展示区，这是上海首个“好房子”展示区，把好标准、好设计、好材料、好建造、好运维、好治理六个环节的落地细节摆到观众面前。住房城乡建设部发布的《住宅项目规范》和2026年《“好房子”建设指南（试行）》征求意见稿，把安全、舒适、绿色、智慧列为基本方向。落到一个住区，这些要求最终要变成可核对的空间数据。三维底图承担的就是这件事。

1 社区底图要回答什么

一张住区底图，先要让人看清房子在哪、多大、几层，再要看清人从哪里走、车往哪里停、设备在哪里检修。展示用途和运维用途对精度的要求不一样，开工前先定用途，再定数据清单。

1.1 楼栋与户的对应

每栋楼要有唯一编号，编号与门牌、物业台账一致。楼栋轮廓按竣工图或实测提取，层数、单元数、户数和建成年代写进属性。底商和配套用房单独标注，不与住宅混在一起。加装电梯、连廊和外挂设施，按现状表达。户级数据涉及隐私，只在内部使用，不进公开页面。

1.2 公共空间与步行路径

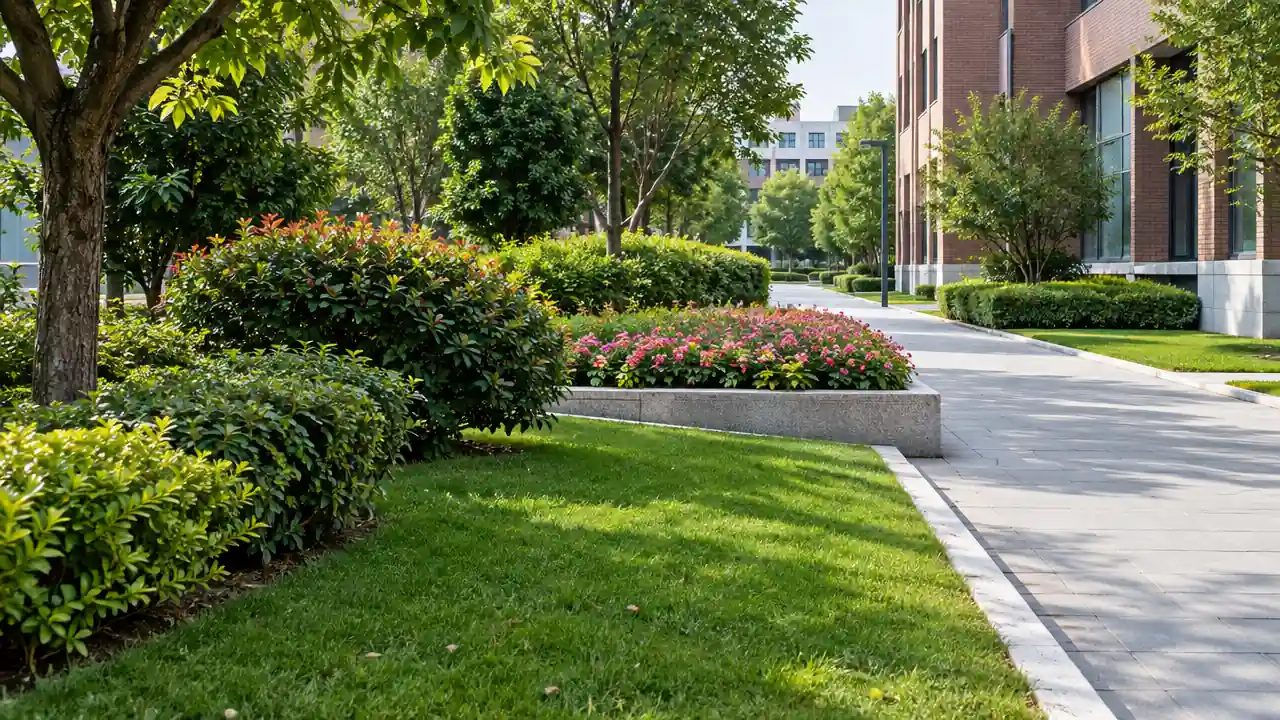

公共空间包括出入口、广场、绿地、儿童活动场地和健身点。步行路径按无障碍要求表达，坡道、台阶和井盖位置标注清楚。消防车道和登高操作场地，按规范宽度表达，转弯半径要能看出来。非机动车停放区单独标注，充电设施的位置和数量写进属性。夜间照明和监控点位，可以与路径叠在一起看。

2 建筑怎么表达

住区建筑体量大、重复多，建模要抓主要特征。屋顶形式和立面材质影响辨识度，门窗和阳台影响细节，但不必做到构件级。按用途选精度，避免整体过重。

2.1 单体与层数

单体模型以楼栋为单位，用拉伸体量加屋顶结构表达。层高按标准层处理，底层架空和顶层退台单独建。层数误差会直接影响日照和消防分析，建模前先核对竣工图和现场。阳台和飘窗按外轮廓表达，不逐个建构件。同一小区内的标准楼栋可以复用模型，只改位置和编号。

2.2 屋顶与立面

屋顶表达坡屋顶、平屋顶和设备平台，太阳能板和空调外机的位置可以简化。立面表达材质分区和主要色带，不贴真实照片纹理。改造项目中，立面颜色变化往往是居民最关心的，色带按设计色号记录。屋顶加建和光伏设施，按现状单独标注，避免与原始设计混淆。色号以设计文件为准，现场复测有偏差时记录偏差值，不直接改设计色号。

3 地下与管线怎么处理

地上看得见，地下看不见，问题却常出在地下。车库、管线和设备用房要在图上占位，哪怕只做简化体块。地下部分与地上部分用同一坐标，才能做剖面和开挖分析。

3.1 车库与出入口

地下车库按层表达范围、坡道位置和出入口，车位数量写进属性。机械车位和充电车位单独标注。车库顶板标高与覆土厚度，关系到绿化和种植，建模时一并记录。出入口与地面道路的衔接，按实际坡度表达，坡道过陡的位置要标出来。

3.2 管线与检修井

给水、排水、燃气、电力和通信管线，按走向和埋深表达，不同专业用不同颜色。检修井、阀门井和配电箱的位置，与物业台账一致。管线与树木、围墙冲突的段落，单独标注。竣工图与现场不符时，以现场探测为准，并在属性里注明数据来源。涉及燃气和电力的精确位置，按管理规定控制使用范围。

4 更新项目怎么对比

城博会上，徐汇区用一个“一旧一新、一门之隔”的实景空间展示改造前后。三维底图做对比，比实景更灵活，可以切换视角、量算尺寸、叠加设计方案。

4.1 改造前后

改造前用竣工图加现状航测，改造后用新测数据，两期数据统一坐标后叠加。拆除部分、新建部分和保留部分用不同颜色表达。加装电梯、外保温和平改坡等单项工程，单独出图。对比图要标注数据日期，避免把不同时期的状态混在一起。

4.2 居民关心的问题

居民关心采光、通风、停车、噪声和通行。日照和通风需要专业软件计算，底图提供建筑体量和地形输入。停车位增减可以直接数出来。噪声影响与道路和设备的距离有关，图上可以量算。把居民问题列成清单，逐项在图上找到对应位置，沟通会顺畅很多。问题按楼栋归集，改造方案就能对应到具体位置，避免会上讨论半天落不到图上。

5 数据怎么切片和发布

住区数据量不大，但更新频繁，发布方式要考虑物业和居民的日常使用。模型轻量化后放进浏览器，手机端也能打开，才有人愿意用。

5.1 模型与影像

建筑模型转为 3DTiles，正射影像切成瓦片，地形用 GeoTIFF 切片。GISBox 基础版可完成影像切片、GeoTIFF 转地形、OSGB 转 3DTiles 和通用模型切片，这些能力在官网定价页标注为免费；RVT、IFC、DWG 切片和从地图导入 SHP 生成建筑属于企业版。设计院提供的 BIM 模型可以先转成通用格式再切片。模型面数过多时做轻量化，保留轮廓和主要构件。

模型与影像切片的具体步骤，可以参考 GISBox 图文教程 中的场景搭建演示。切片耗时与数据量、机器配置有关，建议先拿一栋楼试切。模型与地形接边处容易悬空，发布前抽查楼栋底部。

5.2 服务与权限

物业看全部图层，业委会看公共部分，居民只看公开范围。户号、业主信息和管线精确位置属于内部资料，不进入公开服务。图层按小区和楼栋组织，服务地址登记成册。账号按角色分配，人员变动时及时调整。公开页面用简化模型，不显示摄像头和门禁的具体位置。

6 项目起步怎么做

不建议一次覆盖整个街道。选一个小区，把楼栋、公共空间、地下车库和主要管线做出来，跑通建模、切片和发布，再向周边扩展。起步阶段以更新改造和日常运维为主要场景。

6.1 准备清单

1）权属资料：小区边界、楼栋编号与物业台账。

2）图纸资料：竣工图、总平面图与管线图。

3）影像资料：近期航测正射与倾斜摄影成果。

4）设计资料：改造方案、立面色号与景观图纸。

5）设施资料：电梯、充电桩、监控与门禁点位。

6）运行环境：服务器、网络、账号与权限。

7）验收口径：模型精度、属性完整性与更新频率。

8）责任分工：物业、设计、施工与主管部门的接口人。

清单由街道或项目实施单位牵头确认，物业、设计单位和施工单位共同参与。改造项目在每个阶段结束时更新一次。

6.2 不适用的情况

只做销售展示、不涉及运维的，用效果图和全景即可。小区边界和楼栋编号未统一的，先做台账再建模。管线资料缺失且未探测的，不要凭经验落线。涉及居民个人信息和安防设施精确位置的，按管理规定处理。

6.3 验收看什么

看楼栋数量与台账是否一致，看层数和屋顶形式是否与现场相符，看公共空间和消防车道是否完整，看地下车库出入口与道路是否衔接，看服务在手机端能否正常打开。再抽两栋楼核对户数和单元数。核对时带上物业台账和现场照片，三者对得上才算完成。“好房子”相关标准可以通过 住房城乡建设部 等公开渠道核对，具体执行要求以主管部门文件为准。

常见问题（FAQ）

FAQ-1 没有竣工图能建模吗

可以用倾斜摄影先建外观，再通过现场测量补层数和单元数。没有图纸时，内部结构和管线不宜推断。建模成果注明数据来源，后续拿到图纸再更新。

FAQ-2 模型要精确到什么程度

看用途。展示用途做到楼栋轮廓和屋顶形式即可，运维用途要能看清出入口、设备和管线，改造用途要能支撑量算。精度写进验收口径，不追求统一标准。

FAQ-3 地下管线数据从哪里来

来自竣工图、物业台账和现场探测。三者不一致时以探测为准。燃气管线和电力管线的精确位置，按行业管理规定控制使用范围，不进入公开页面。

FAQ-4 居民能看到哪些内容

公共空间、楼栋位置和改造成果可以公开，户号、业主信息和安防设施位置不公开。公开页面用简化模型，访问权限按角色分配，发布前履行审核程序。

需要核对切片与服务能力，可以查看 GISBox 套餐定价页 的功能矩阵。

想先拿一个小区的数据试建场景，可从 GISBox 下载页 获取当前版本。
