台风防御专题会商，GISBox如何搭建沿海防汛三维底图？

2026年10月25日 18:38

把潮位、淹没范围与挡潮设施放在同一张图上

台风来临前的会商，时间常常只有几个小时。气象给出风雨预报，海洋给出风暴潮增水，水利掌握闸泵调度，应急关心人员转移。各方数据口径不同，拼在一张图上容易出现范围对不上的争论。沿海防汛三维底图要解决的，是让这些信息在同一空间里对齐，并能随预报更新。下面按会商的实际顺序，说明底图该装什么、怎么更新、哪里容易出错。

1 会商桌上最缺的是哪张图

会商通常在预报路径确定后开始。气象部门给风雨影响范围，海洋部门给增水，水利部门给河网水位和闸泵调度，应急部门关心撤离。每套信息都有自己的格网和时次，口头对得上，落到图上常常错位。底图的第一作用，是把这些信息钉在同一个空间基准上。

1.1 风、雨、潮三套数据不同步

风雨预报按气象格网发布，更新频繁；潮位按验潮站和数值模式给出，站点稀疏；河网水位来自水文站，受闸泵调度影响。三套数据的时间分辨率从小时到分钟不等。底图不必强求同频，但要标明每层数据的时次和来源，避免用上午的潮位去解释下午的淹没范围。应急管理部发布的防汛防台工作部署，可以在应急管理部官网查阅。

1.2 决策要的是范围，不是模型精度

会商关心的是哪些堤段可能漫溢、哪些社区需要提前转移、哪条路会断。这些问题用范围和连通性就能回答，不需要把每栋楼做成精细模型。把精力放在地形高程、堤顶高程、闸口底板高程和道路连通关系上，比追求建筑细节更有用。

2 沿海地形与挡潮设施怎么进模型

沿海地形复杂，滩涂、围垦区、盐田、养殖塘的高程差异大，很多区域缺少最新实测。挡潮设施包括海塘、闸站、泵站和临时子堤，断面尺寸直接决定能挡多高的水。两类数据要分开组织，又要在同一高程基准下衔接。

2.1 滩涂与围垦区的高程

滩涂高程随季节和冲淤变化，几年前的测量成果可能已经不准。条件允许时，用近期机载激光或无人机摄影测量补测；条件不足时，至少收集水利部门的断面测量和最新遥感影像，标注数据年份。围垦区内部道路、鱼塘塘埂往往高于周边地面，这些微地形在淹没分析中不能忽略。

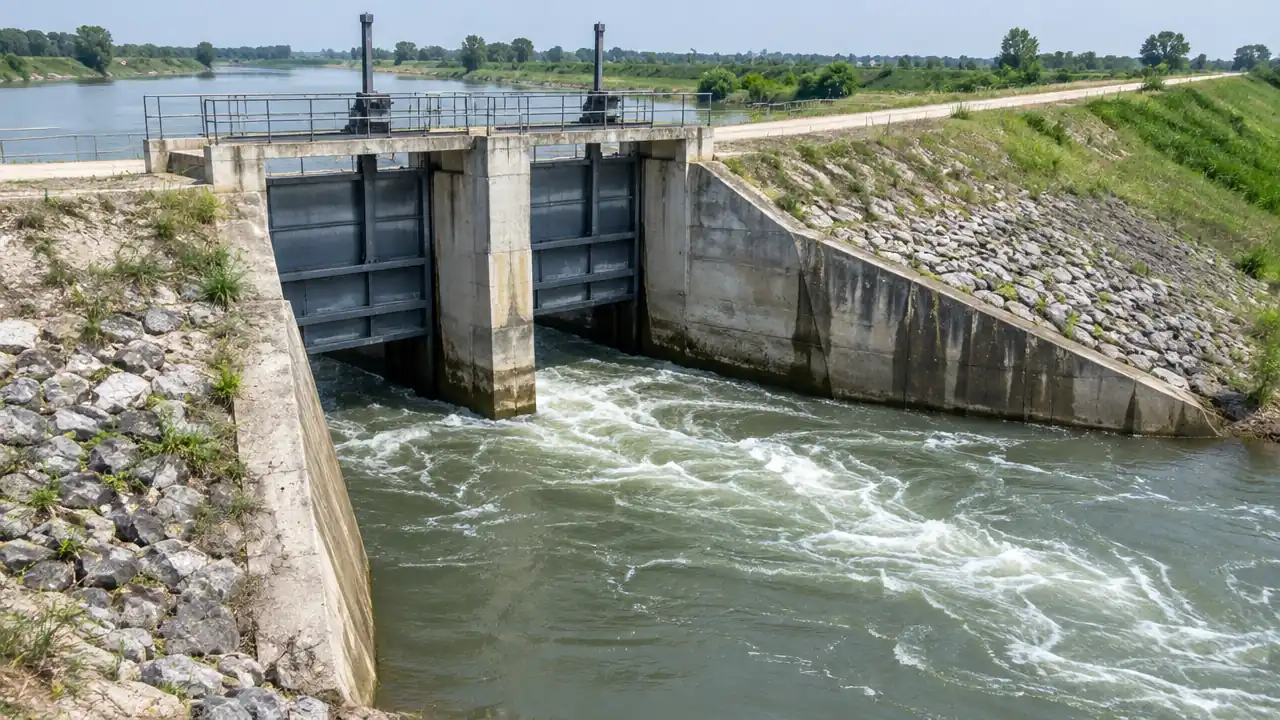

2.2 堤身断面与闸口

堤防的挡水能力取决于堤顶高程和断面完整性，图纸上的设计值与现状常有差距。底图里应记录堤顶高程、坡比、护面类型和隐患点，闸口则记录底板高程、孔数和启闭状态。数据来自水利普查、除险加固竣工资料和汛前检查记录，来源不同时保留多套并注明，不要直接取平均值。

3 淹没范围怎么算、怎么展示

淹没范围本质上是水面高程与地面高程求交。方法不复杂，难在输入数据的一致性。水位方案来自增水叠加天文潮和河网边界条件，地形数据则可能来自不同年份。两者基准不一致，算出来的范围就会偏移。

3.1 水位方案与地形叠加

先统一高程基准，再叠加水位面。计算时区分静态淹没和动态淹没：前者按最高水位一次性求交，适合快速判断；后者考虑涨落过程和堤防溃口，适合精细推演。会商场景多用静态结果，但要说明采用的是哪个水位方案、哪个潮位过程。

3.2 不同重现期的图怎么区分

同一区域可能同时准备五年、十年、二十年、五十年一遇几套结果。图上用颜色和透明度区分，图例写清重现期和水位值，不要把不同方案叠在一张图里比较。汇报时按方案切换，避免观众把两张图的边界当成误差。

4 避灾点与转移路线怎么落图

淹没范围只说明哪里危险，转移还要看人往哪去、路通不通。安置点、避灾场所、物资仓库和医疗点要落图，容量和开放状态要能更新。路线分析不只看距离，还要看桥梁净高、下穿隧道和易涝路段。

4.1 安置点容量与可达性

安置点信息包括位置、可用面积、容纳人数、供电供水和无障碍条件。这些数据由民政、应急和属地共同维护，更新频率低，准确性要求高。落图后按服务半径做覆盖分析，找出覆盖空白，再决定是否增设临时安置点。

4.2 道路中断的备选路径

台风期间道路中断多发生在下穿、沿海堤路和低洼路段。把易涝点、桥梁限高和在建工程路段标出来，路径分析时设为禁行或降权。备选路线要提前踏勘，图上标出集合点和引导方向，避免临时改线造成拥堵。

5 数据更新与跨部门共享

防汛底图不是一次性成果。汛前要更新，汛中要随预报调整，汛后要复盘。跨部门共享需要明确谁能看、谁能改、改了怎么留痕。技术上用服务分发，管理上靠数据责任清单。

5.1 汛前更新的清单

每年汛前至少核对五类内容：堤防高程与隐患点、闸泵状态与调度规则、安置点与物资点、易涝路段与在建工程、行政区划与责任人。更新记录写明日期和来源，旧版本保留，便于复盘时对照。

5.2 服务接口与权限分级

底图通常以瓦片和要素服务的形式提供。地形用 Terrain 或 3DTiles，影像用 WMTS，矢量要素用 WFS 或 MVT，具体协议按使用端选择。GISBox 基础版可免费完成 GeoTIFF 地形切片、影像切片和通用模型切片，并通过内置服务分发 WMTS、WMS、WFS、MVT 与 3DTiles；需要在内网运行时，可选局域网离线版。权限按部门和角色划分，指挥人员看全域，属地看本辖区，公众版本只保留必要的避灾信息。具体切片与发布步骤，可参考 GISBox 图文教程。

需要复核版本与价格，可以查看 GISBox 套餐定价页 的当日展示。

6 从一次会商到常态运行

一次会商能检验底图是否好用，常态运行要靠制度和更新。把底图接入日常值班，汛前演练时用真实数据跑一遍，问题会比正式会商时暴露得更早。

6.1 准备清单

1）基础地形：近期激光或摄影测量成果，标注年份和精度。

2）设施数据：堤防、闸站、泵站的设计与现状高程。

3）水文信息：验潮站、水文站位置与历史极值。

4）承灾体：社区、学校、医院、安置点、物资仓库。

5）交通网络：道路等级、桥梁限高、易涝与施工路段。

6）运行条件：部署方式、并发角色、更新责任人。

6.2 这些情况先别急着上

地形成果超过五年且没有补测的，先把高程更新做完。部门之间尚未就水位方案达成一致的，先定口径再建图。只打算做一次汇报演示、没有更新机制的，用平面图和静态淹没图更合适。涉及敏感设施和未公开测绘成果的，先履行审批。底图上线后，把汛前演练当成一次正式会商来跑，谁在哪个环节取数、找谁确认，都能提前暴露。

6.3 验收看什么

看控制点和高程校核结果，看堤顶高程与实测是否一致，看淹没范围与历史灾情是否吻合，看服务在会商室大屏和移动端能否正常打开。再抽查几条转移路线，确认禁行设置生效。还要核对每个图层的来源和时次，缺一项就要补。抽查结果记入验收单，下一轮更新时对照检查。

常见问题（FAQ）

FAQ-1 没有高精度地形，能用公开数据吗

可以做初步研判，但不适合直接用于转移决策。公开高程数据的分辨率和现势性有限，滩涂和围垦区误差更明显。建议先用公开数据搭框架，再用实测断面和局部补测替换关键区域，并在图上标明数据来源和精度。

FAQ-2 潮位预报多久更新一次

取决于预报机构。天文潮可以长期推算，风暴潮增水随路径更新，通常每隔几小时滚动发布。底图不必跟着每次预报重建，把水位方案做成可替换的参数，更新时只换水位面，地形和设施层保持不变。

FAQ-3 淹没范围能直接作为转移依据吗

不能单独作为依据。淹没范围是模型结果，受地形、水位方案和堤防状态影响。转移决策还要结合预报不确定性、建筑抗淹能力、人员分布和道路通行条件。底图提供的是空间参考，最终指令由防汛指挥机构发布。

FAQ-4 内网会商环境怎么部署

把底图和服务部署在内网服务器，客户端通过浏览器访问，不需要每台机器装软件。GISBox 支持局域网离线版的 License 激活方式，服务协议包括 WMTS、WMS、WFS 和 3DTiles。部署前确认服务器配置、网络策略和账号权限，再做一次并发访问测试。

想用自有数据试一次地形切片，可从 GISBox 下载页 获取当前版本。
