价格信号落在节点上，底图先把位置关系说清

国家发展改革委 10 月 19 日就修订版《电力现货市场基本规则（公开征求意见稿）》向社会公开征求意见，时间为 2026 年 10 月 19 日至 11 月 18 日，修订指向加快建设全国统一电力市场、强化基础制度规则统一、规范现货市场运营管理。现货市场按节点或分区形成价格，价格要落到具体位置上才有意义。电网三维底图做的事很朴素：把厂站、线路、断面、负荷分区和检修计划的空间关系摆到一张图上。它不参与出清计算，但能让参与方在同一个空间参照下讨论问题。

1 现货市场为什么需要一张空间底图

1.1 节点和分区最终要落到地图上

节点电价、分区电价在交易系统里是一列数字，业务人员看到的是编号和价格。编号背后是哪个变电站、哪条线路、哪片负荷，光看表格很难建立直觉。落到地图上，哪个区贵、哪条通道紧、哪台机组在边界附近，一眼能看出来。征求意见稿的原文和反馈渠道在 国家发展改革委 官网公布，条款怎么理解以原文为准，本文只谈底图这一侧。

分区边界画错是常见问题。同一分区内价格相同，边界多划进一个变电站，统计口径就变了，事后核对要翻大量台账。

1.2 底图要回答的三个空间问题

1）谁和谁连着，拓扑关系是否与运行方式一致；2）哪条通道受限，断面卡在什么位置；3）检修停哪一段，影响的负荷落在哪片区域。

这三个问题都不需要潮流计算，只需要位置、连接和范围。底图的价值在于把分散在台账、图纸、运行记录里的空间信息合成一个可查询的整体。

2 先把网架的空间关系理清

2.1 厂站、线路、断面的层级

500 千伏、220 千伏、110 千伏混在一张图上，如果不分层，结果是满屏线条。合理做法是按电压等级分层，厂站作为点，线路作为线，断面作为一组线的集合，负荷分区作为面。层级清楚，缩放时按级别显隐，图才读得下去。

断面不是一条物理线路，是一组输电元件的集合。图上要能表达这层关系，不能简单画成一根线，否则运行人员会对不上。断面名称在各家台账里也不统一，做底图时最好建一份对照，别名、简称都收进来，搜索才找得到。

2.2 走向与跨接怎么表达

线路用折线表达走向，杆塔用点，跨越点单独标注。跨江、跨高速、跨铁路这些位置，往往是运行关注点，也常是通道受限的地方。图纸上的走向和实地走向不一致时，以实测为准，差异要记录。

矢量服务的样式问题在实际使用中很敏感。GISBox v2.2.19 的更新日志提到修复矢量服务部分样式丢失，涉及线宽、颜色不生效一类情况，升级后可以拿原有服务复测。

3 地形与通道给线路垫底

3.1 起伏决定塔位和施工条件

线路走廊穿越山地，坡度、相对高差、冲沟位置直接影响塔位选择和施工道路布置。地形用 GeoTIFF 表达，切片后可发布为 terrain 服务，这一步在基础版里可用。格网间距决定能看出多细的沟坎，太粗的地形会把陡坡抹平。

高程基准要统一。杆塔高程常用正常高，模型和地形可能是大地高，两者差几十厘米到一米，叠在一起塔基就悬空或埋进土里。塔位坐标和塔基高程最好分开核对，坐标对了、高程错了的情况并不少见。

3.2 影像看通道内的变化

影像能看出通道内的房屋、树木、施工机械和交叉跨越。这类信息更新快，和地形、模型的更新周期对不上很正常。做法是分层管理，影像一年一更，地形三到五年一更，模型按工程节点更新，各层单独发布。

通道清理、树障排查这类工作依赖影像的时效。用几年前的影像判断现状，结论容易偏。数据说明里写清拍摄时间，比写精度更有用。

4 厂站与设备用模型补细节

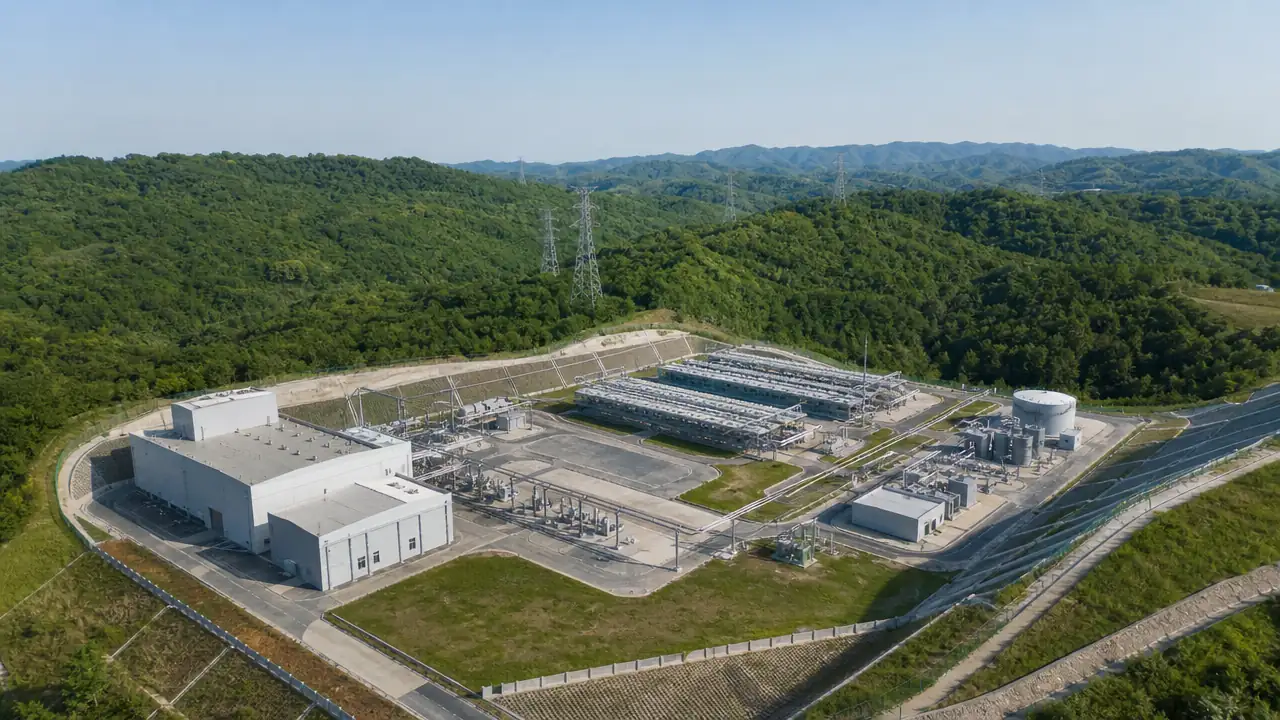

4.1 实景、BIM 与通用模型怎么选

看外观和周边关系，倾斜摄影 OSGB 够用，切片成 3DTiles 属于基础版能力。看内部布置和构件，需要 BIM 模型，RVT 与 IFC 切片属于企业版。只有外观模型、没有构件信息时，OBJ、FBX、glTF、GLB 这类通用模型也能转成 3DTiles，属于基础版范围。

选型标准是问题，不是精度。只讨论站址和进线方向，实景模型足够；要核对间隔布置、母线走向，才需要构件级模型。

4.2 模型轻量化要留住关键构件

变电站模型动辄上百万构件，全量加载不现实。常见做法是减面、合并同类构件、按电压等级分层。通用模型生成 LOD 属于企业版功能，基础版可以用外部工具先处理再切片。

轻量化要有取舍清单：主变、断路器、隔离开关、母线保留，围栏、爬梯、标识牌可以简化。全部一视同仁地减，最后关键设备也成了色块。

5 发布前的核对与准备

5.1 服务协议怎么配

二维走 WMTS、WMS、WFS、MVT，三维走 3DTiles，地形走 Terrain。数据源可以是文件，也可以接 PostGIS、Oracle Spatial。前端可用 Cesium、OpenLayers、Leaflet、Mapbox 预览，官网展示的组合建议结合项目验证。

服务地址是长期资产，命名要统一。按电压等级、区域、年份组织目录，比按项目命名更耐用。

5.2 三步核对：坐标、高程、拓扑

第一步核坐标。确认投影、带号、中央经线，用两个以上已知点复核，差值接近常数查参数，随位置变化查投影。第二步核高程。地形、模型、杆塔点的高程基准是否一致，抽几个塔位对实测。第三步核拓扑。线路首末端点是否落在厂站内，断面的元件集合是否与运行记录一致。

三步都过，再谈样式和交互。顺序反了，图上再漂亮也是错的。

5.3 项目准备清单

1）明确底图服务对象，是调度、交易还是规划；2）收集厂站、线路、断面、负荷分区的矢量数据并确认授权；3）统一平面坐标与高程基准；4）准备地形与影像，注明采集时间；5）确定需要建模的厂站范围；6）小范围试切，检查朝向与接缝；7）配置服务目录与访问权限；8）安排回读复核与更新责任人。

5.4 哪些情况不适合这么做

1）只有纸质图纸、没有可用矢量数据，先补数据再谈三维；2）需要实时潮流、稳定计算或出清结果，底图给不了；3）数据涉密且未获准进入相应网络环境；4）线路台账本身矛盾，先治理台账；5）没有更新机制，底图半年后就会失准。

内部网络部署可以选局域网离线版，License 激活后在内网运行，功能范围与网络公开版不同，采购前对着 套餐定价页 核对。转换与发布的具体步骤，图文教程 里有对应章节。

6 底图不是出清系统

6.1 边界与协作方式

底图负责空间参照，交易系统负责出清，运行系统负责实时状态。三者之间用服务地址连接，不用把数据互相拷贝。底图更新后，前端刷新即可，不必重建一套系统。

更新要定节奏。新投产的线路、退役的设备、改接的间隔，按月汇总一次，别等到年底集中改。改完留一条记录，谁改的、改了什么、依据哪份文件，下次核对能省很多口舌。

GISBox 的位置在数据这一侧：地形、影像、倾斜摄影、通用模型、点云切片成瓦片，OSGB 用压平、抠除、地形对齐这类操作修整，DWG 可导入并对齐坐标后发布为 MVT、WMTS、WMS、WFS（企业版），成果再通过 3DTiles、Terrain 和 OGC 服务对外提供。它不做电价出清、潮流计算、稳定分析，也不做监测预警。把边界写在方案里，后面验收才不会有争议。

试用范围不用大，一段线路加一座变电站就够。地形、模型、矢量各切一块，走通再扩。

常见问题（FAQ）

FAQ-1 底图能直接算出成交价格吗

不能。价格由交易系统按规则出清形成，底图只提供空间参照，比如分区边界、断面位置、机组与负荷的分布。要核对分区划分是否合理，底图能帮上忙；要算价格，还得回到出清模型。

FAQ-2 线路矢量数据从哪里来

一般来自电网 GIS 平台、设备台账或设计图纸，需要产权单位授权。不同来源的走向和长度常有差异，用实测或影像复核一遍再入库。数据来源和版本要写进说明。

FAQ-3 内网环境怎么部署

可选局域网离线版，License 激活后在内网运行。地形、影像、模型要提前备成本地数据源。离线版的功能范围与网络公开版不同，采购前按版本逐项核对。

FAQ-4 坐标系和投影怎么定

平面常用 2000 国家大地坐标系，投影按项目所在 3 度带或 6 度带确定，跨带项目要做统一处理。高程基准在电网项目里常涉及正常高，与模型的大地高之间要换算，换算参数留档。

一张图能不能用，不取决于模型多精细，取决于坐标、高程和拓扑对不对得上。把这三样核清楚，讨论价格和运行才有共同语言。

想把这条链路先跑通，可以从 GISBox 下载页 取基础版，用一段线路和一座变电站试切，再决定要不要上企业版。
