GIS模型如何跨平台流畅展示？FBX转3DTiles给你答案

2025年09月30日 09:05

一、概述

FBX在GIS项目中承担了三维模型数据交换与多软件协作的桥梁作用。在GIS项目中，FBX更适合需要材质贴图与复杂动画的场景，对于纯地形数据建议优先采用OSGB、3D Tiles等专用格式。GISBox拥有多种GIS文件格式的一站式转换途径，能够轻松无损的将FBX文件格式转换为3DTiles格式，从而提升数据在WebGIS平台中的加载速度与交互性能。

二、什么是FBX文件？

FBX文件是一种广泛使用的三维模型数据交换格式，它起源于Kaydara公司的Filmbox软件，后被Autodesk公司收购并持续发展。这种文件格式具有强大的兼容性和扩展性，能够存储三维模型的各种属性，包括几何形状、材质贴图、骨骼动画、灯光效果等。

在GIS（地理信息系统）项目中，FBX文件因其丰富的信息承载能力，特别适用于需要展现复杂场景和动画效果的场景。通过FBX文件，设计师和开发者可以在不同的三维软件之间无缝传递模型数据，实现多软件协作，提高工作效率。‌

三、FBX文件转3DTiles文件的意义

将FBX文件转换为3DTiles文件，在GIS项目中具有多方面的重要意义：

1. 3DTiles格式专为WebGIS平台优化设计，能够显著提升三维模型数据的加载速度。在处理大规模复杂场景时，这种格式的转换可以有效减少数据传输量，使模型在浏览器中更快呈现，提升用户体验。

2. 3DTiles支持分层加载和动态调度，可以根据用户视角和缩放级别智能加载不同精度的模型数据，这种特性对于需要展示精细模型细节的GIS项目尤为重要。

3. 转换后的3DTiles文件能够更好地兼容各类WebGIS平台和三维地球引擎，促进不同系统间的数据共享与交互，为GIS项目的跨平台应用提供有力支持。

四、具体转换步骤

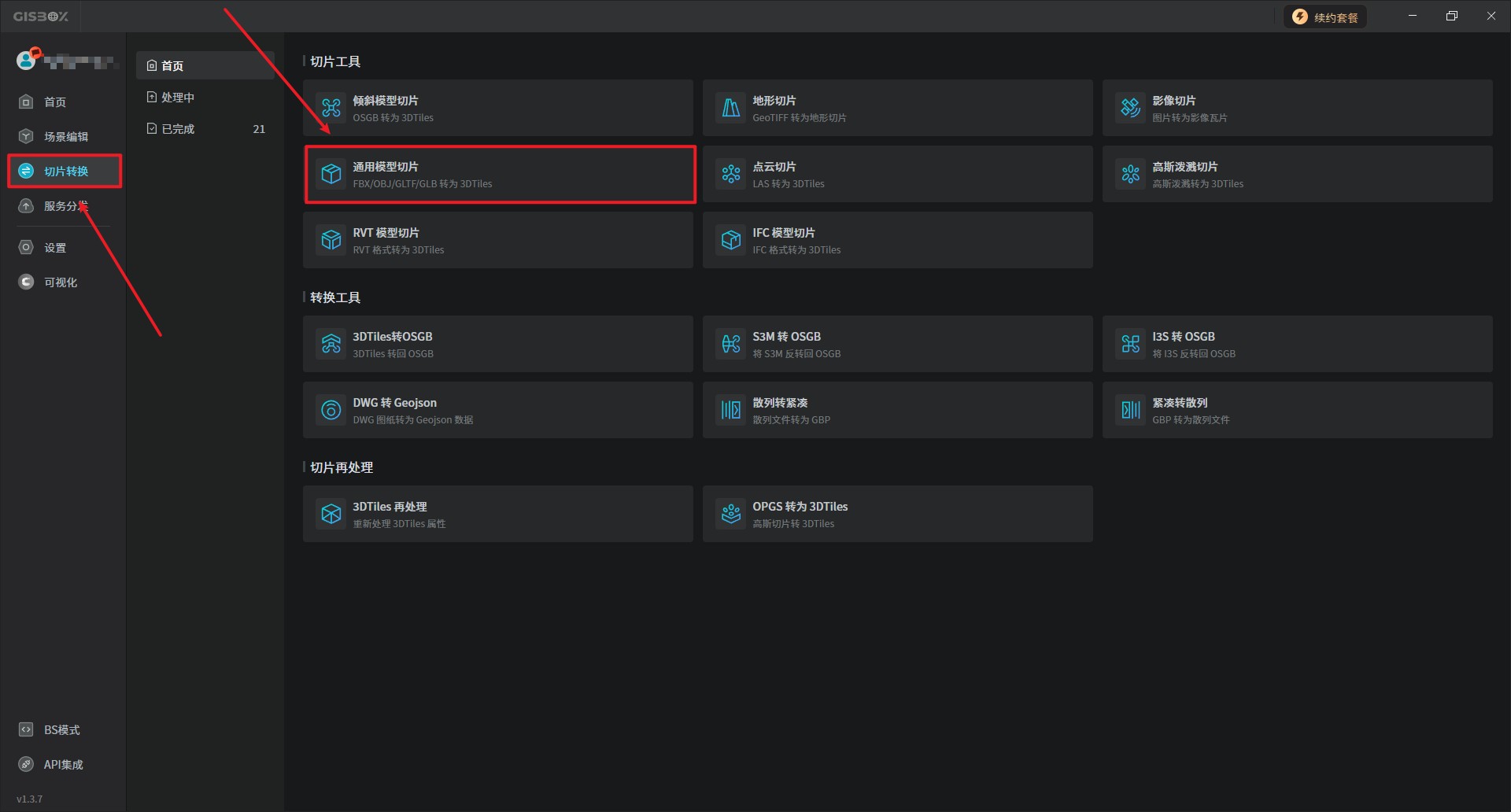

1、首先打开下载好的GISBox软件，点击右侧“切片转换”模块，在切片工具中选择“通用模型切片”。

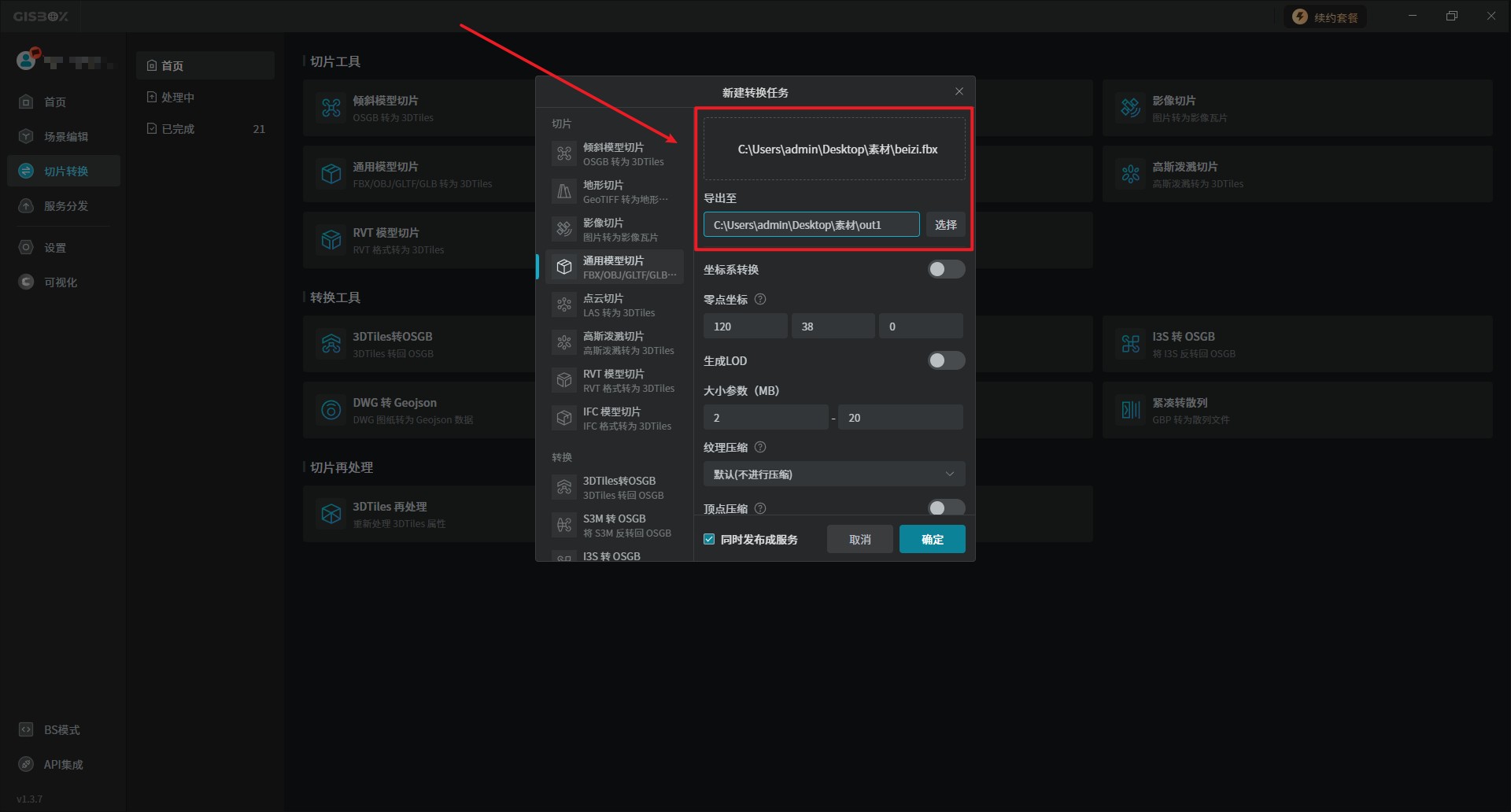

2、在新建切片转换任务中进行转换设置。点击“添加文件”，将本地的FBX文件添加进去，并选择文件导出的路径，文件路径一般放置空文件夹中。

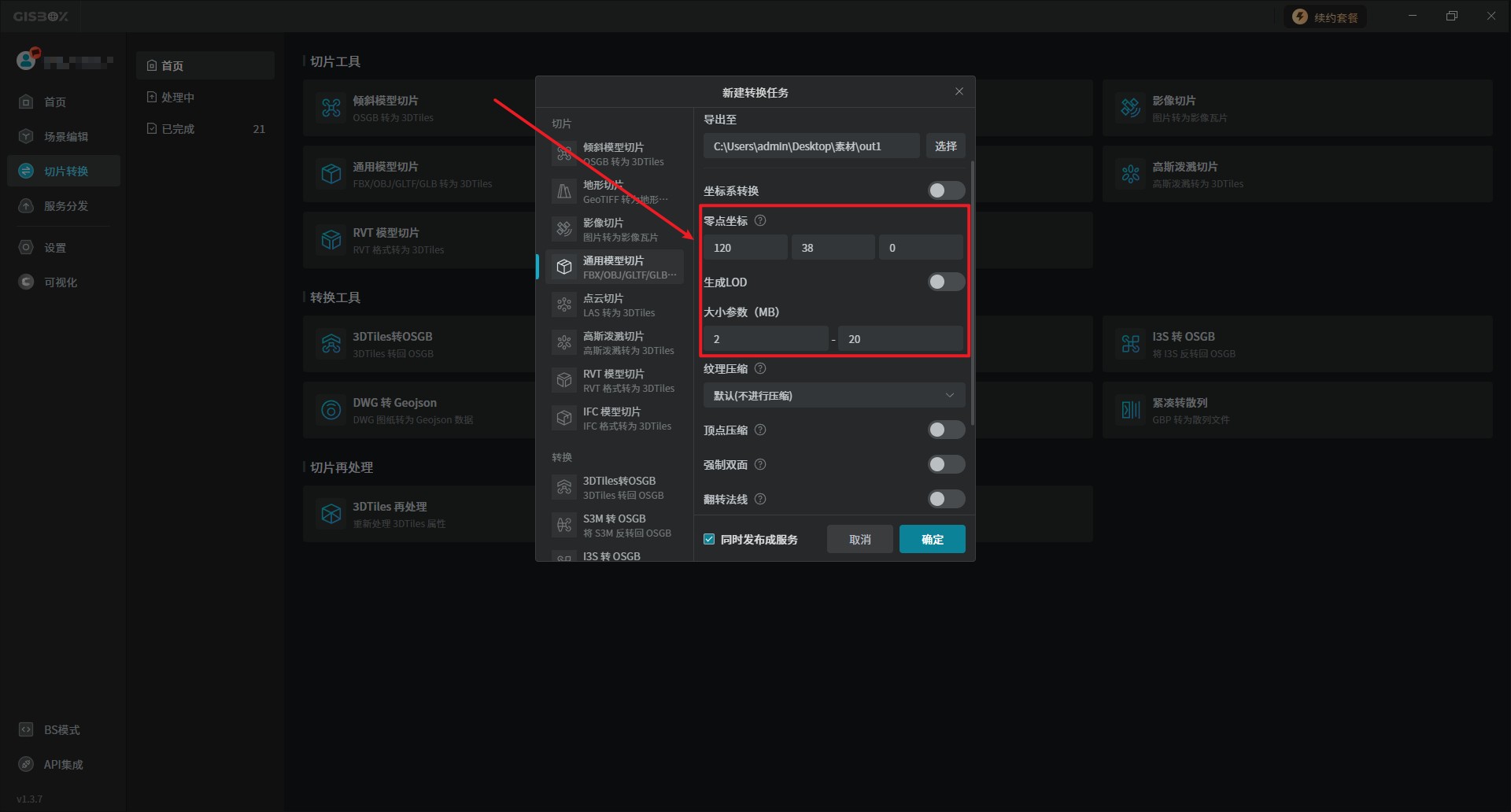

3、“零点坐标”主要是设置FBX文件在3D空间中的基础参考点，开启“生成LOD”会根据相机距离调整模型精度，“大小参数”可以控制产生的最小切片数量。

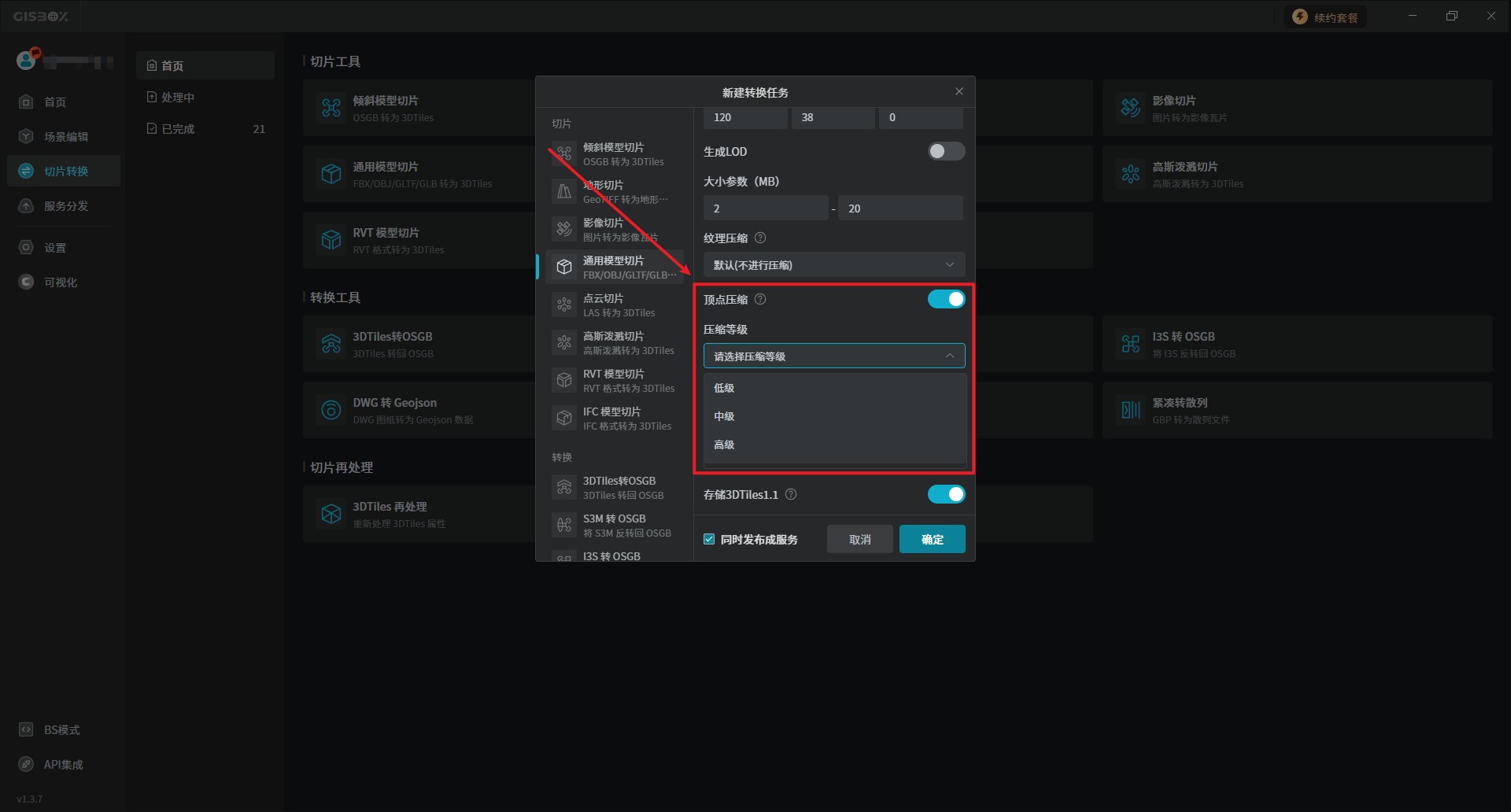

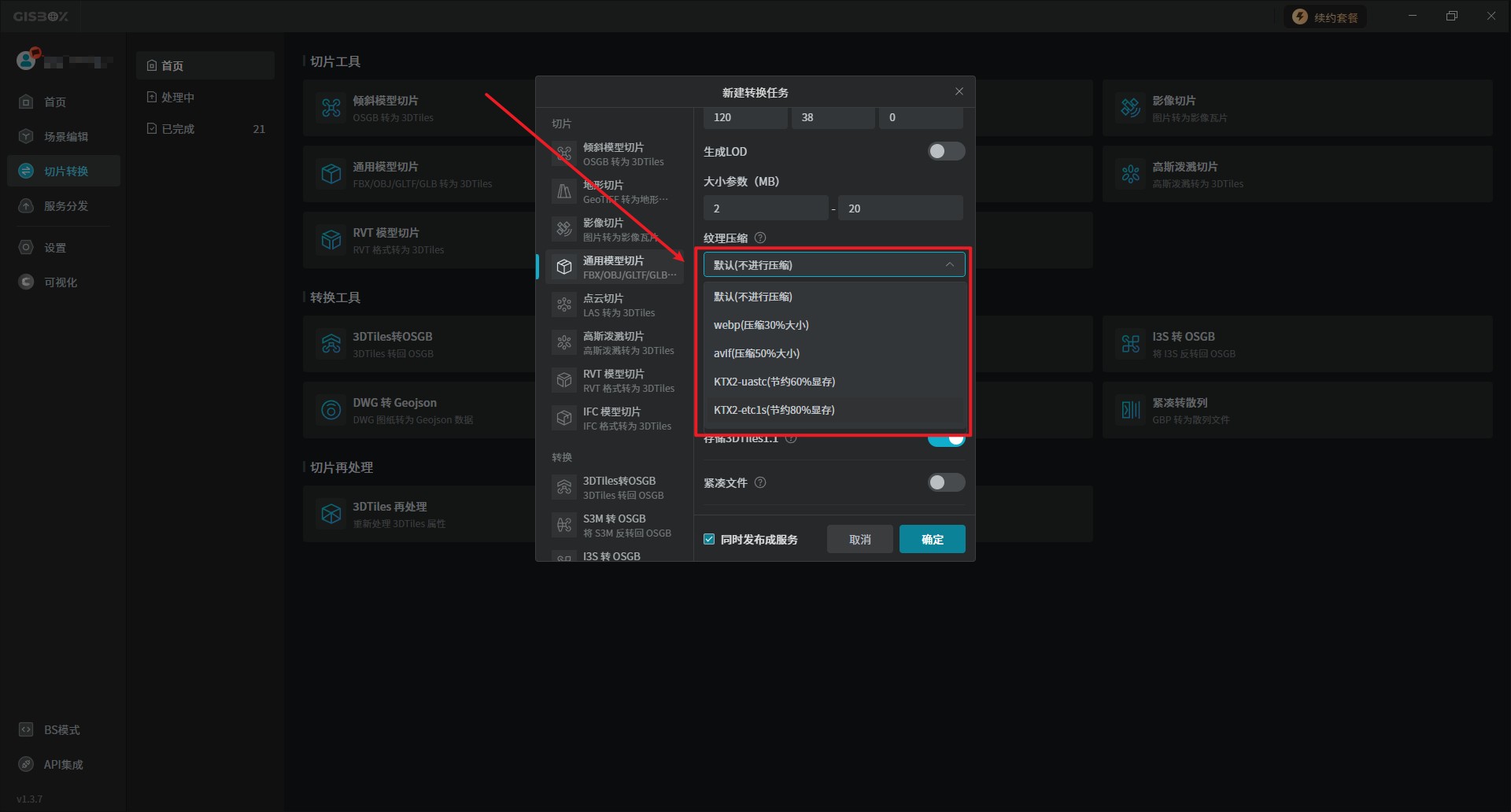

4、性能优化，主要是对“纹理压缩”和“顶点压缩”进行设置。“纹理压缩”可设置对纹理的压缩程度来进行性能优化，开启“顶点压缩”可以大量节省传输数据量。

5、效果渲染设置主要包含“强制双面”、“反转法线”和“无光照”，这三项设置都是默认关闭的。

“强制双面”开启后强制正反面都显示。“反转法线”当模型在Cesium中显示时，可能会出现法线方向错误的情况，此时可以勾选此选项。“无光照”开启后模型的渲染部分不参与渲染引擎的默认光照计算，显示的效果更加真实。

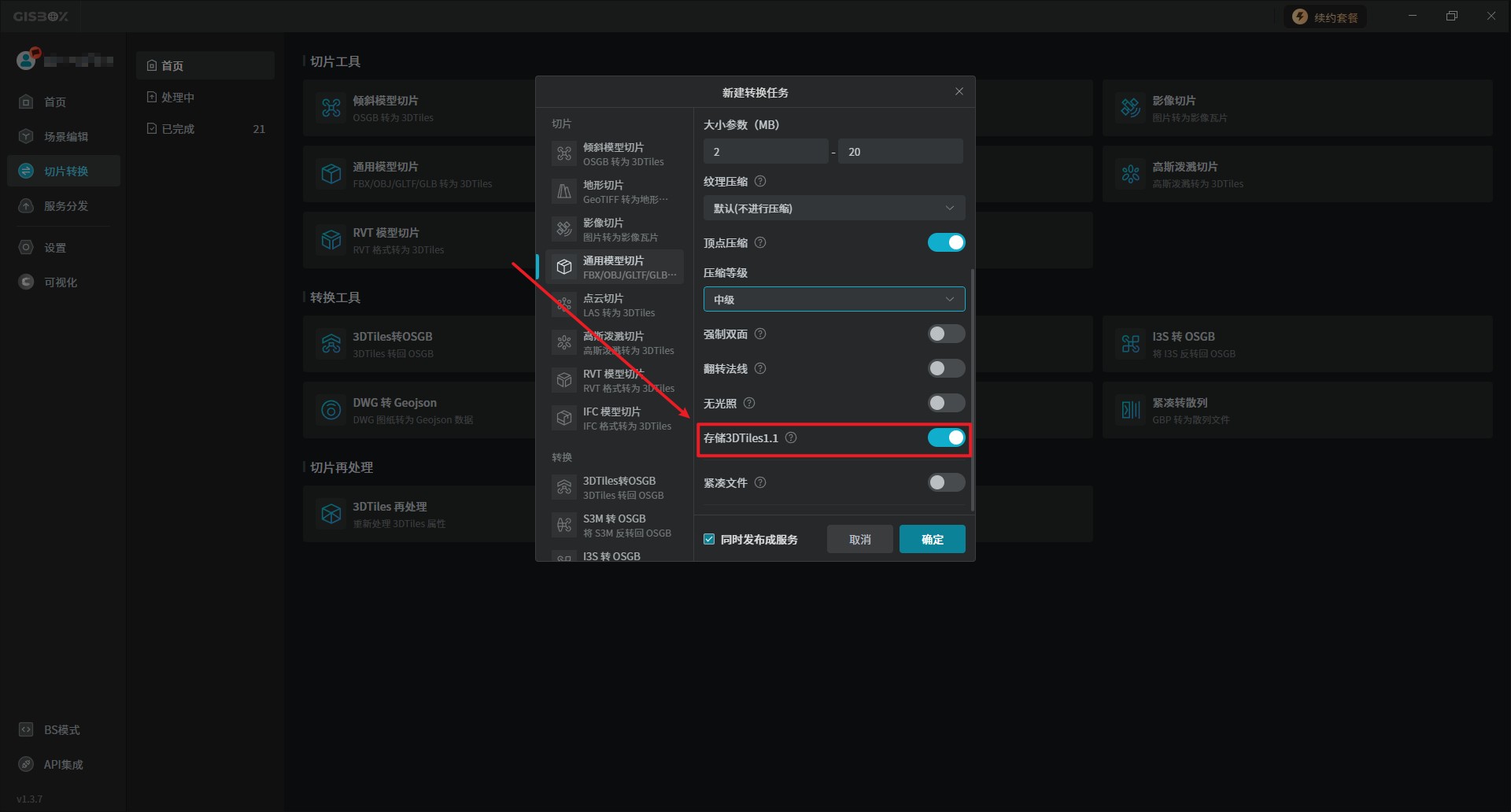

6、在“存储类型”中，默认开启“存储 3DTiles1.1”。开启时，FBX 文件夹中的模型文件导出后为glb格式。关闭时则为b3dm格式。

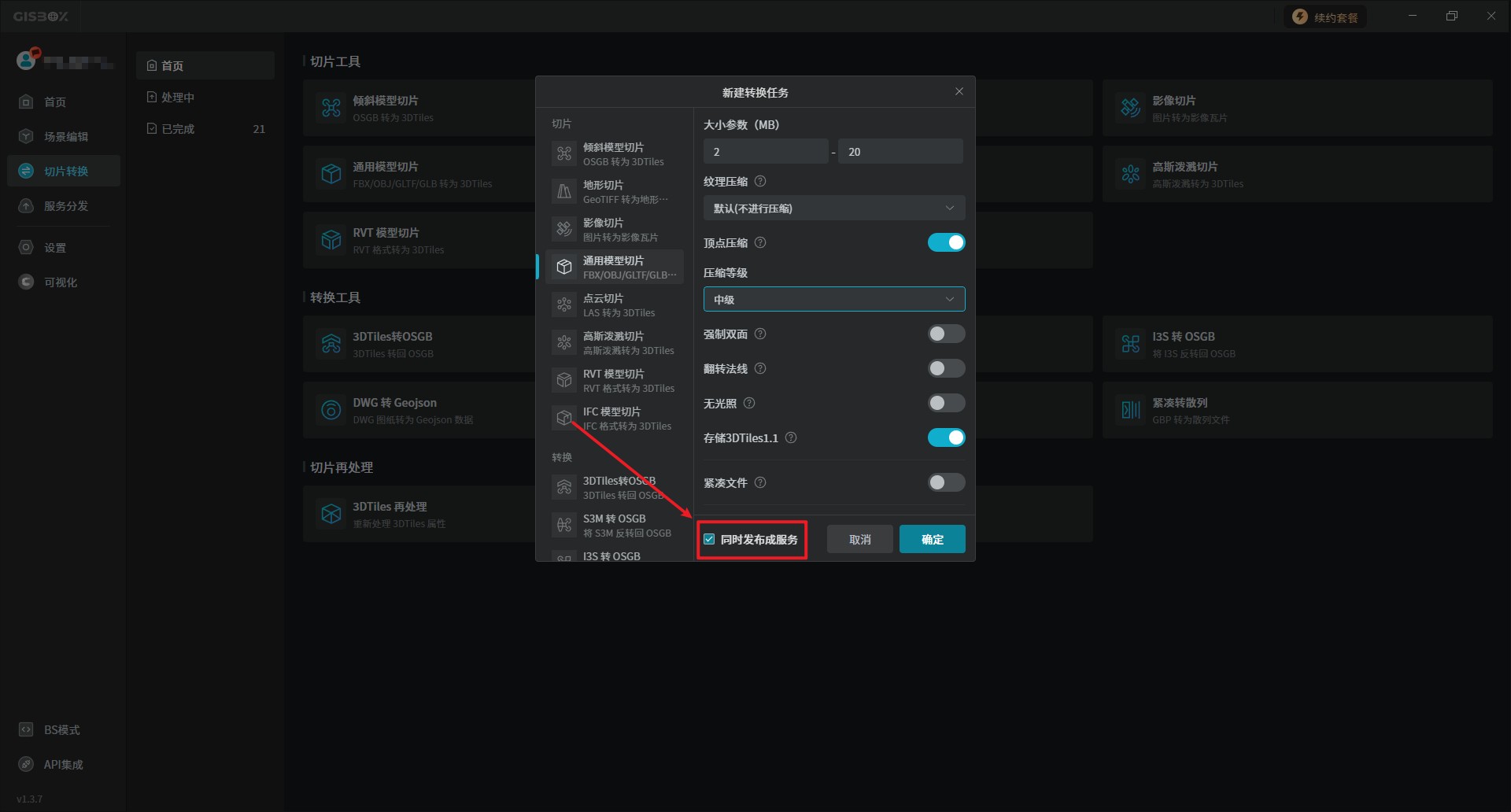

7、这里我们勾选“同时发布成服务”，转换任务会自动在“服务分发”中添加相对应的类型服务。

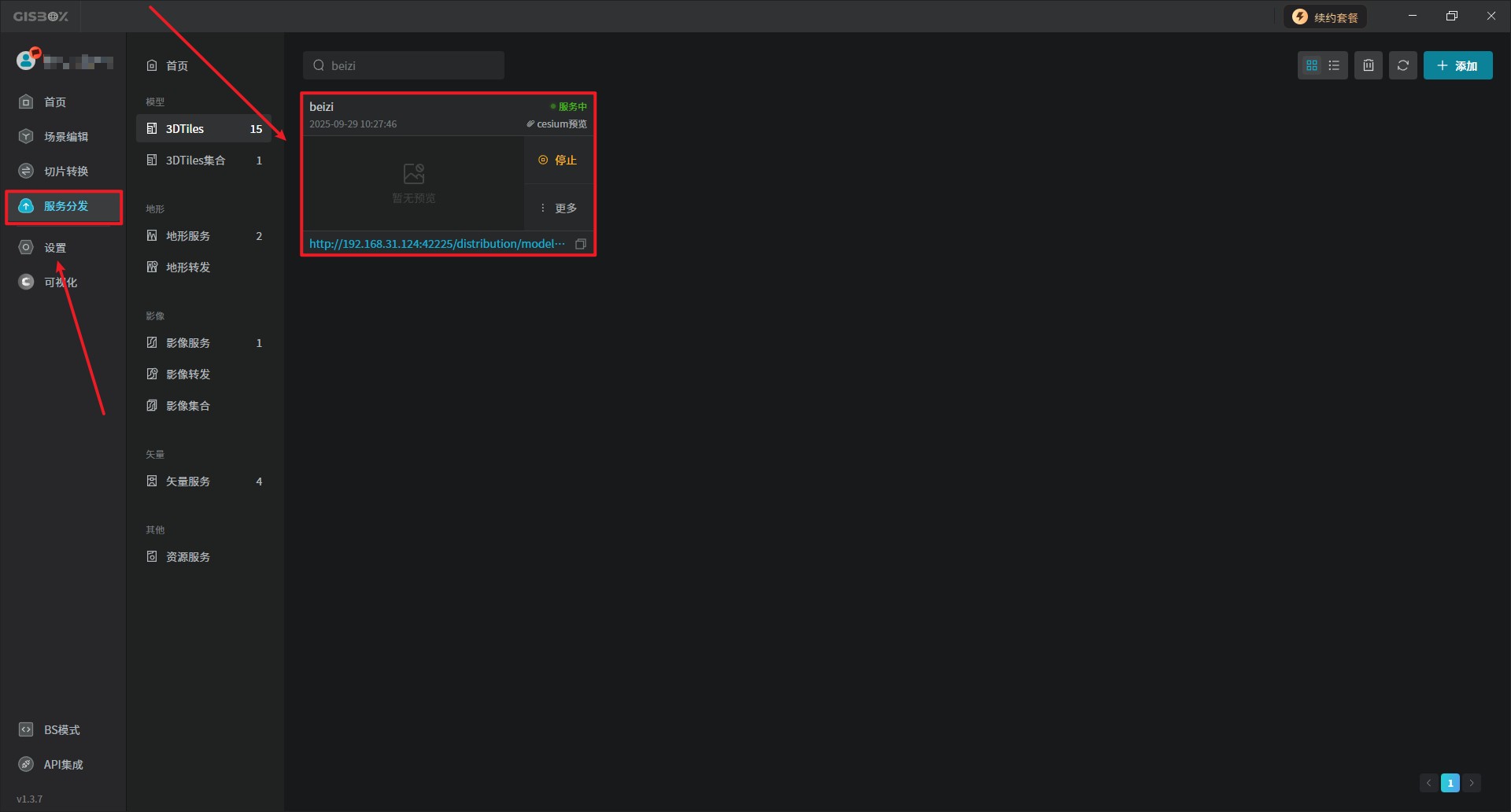

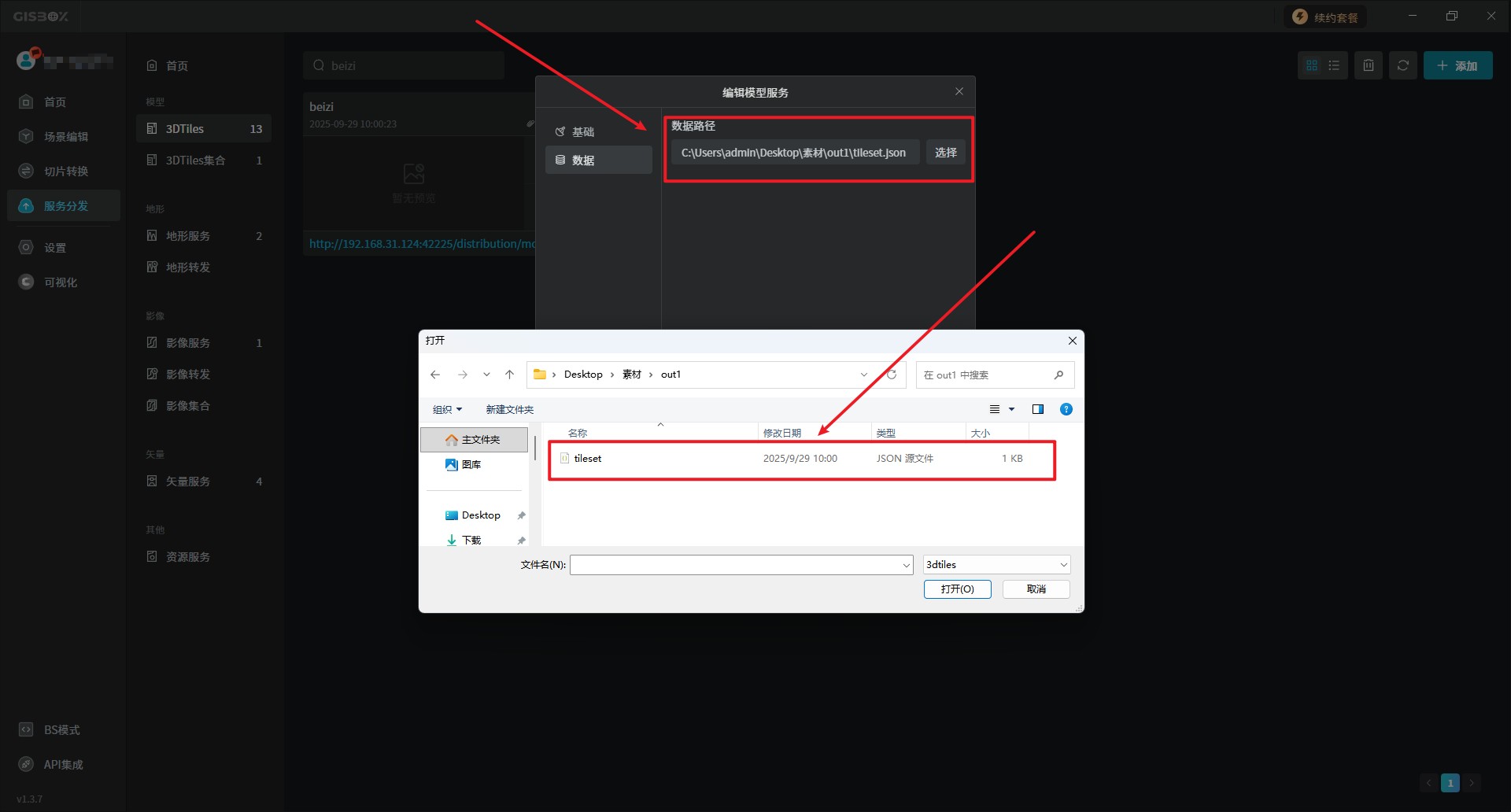

8、点击所生成的服务，在编辑模型服务中可以查看数据存放的路径，点击“选择按钮”就可以查看到转换后的3DTiles文件。

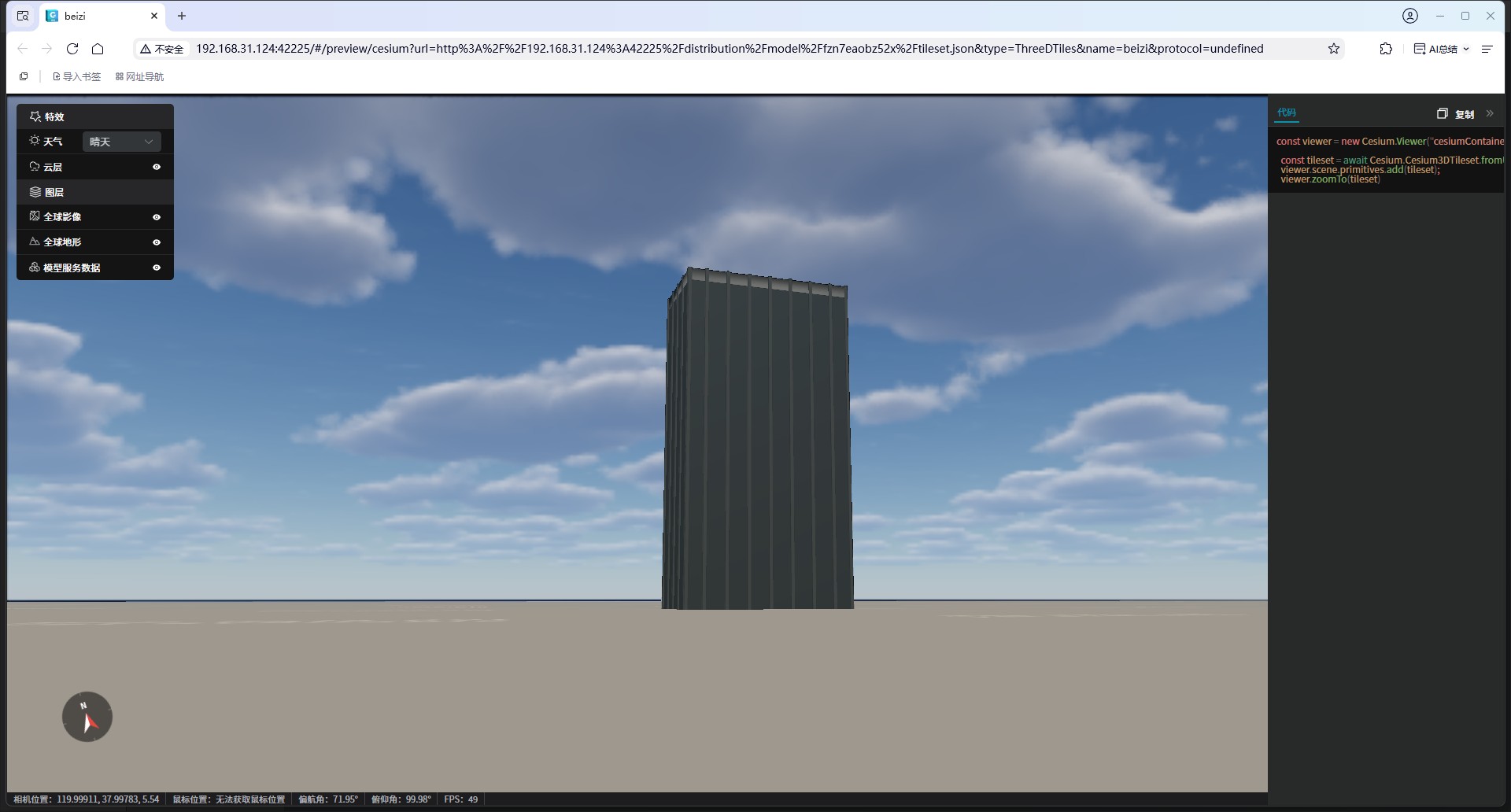

9、GISBox还提供了“cesium预览”框架，一键点击直接可以在浏览器中查看效果。生成的服务地址也可以运用到数字孪生项目中，如山海鲸可视化。

五、总结

在GIS项目中，FBX文件与3DTiles文件的转换应用展现了显著的优势。通过上述步骤，我们不仅能够实现FBX文件到3DTiles文件的无损转换，还能充分利用3DTiles格式在WebGIS平台中的优化特性，如快速加载、分层加载与动态调度，以及广泛的平台兼容性。这种转换不仅提升了数据处理的效率，还极大地丰富了GIS项目的展示效果和交互体验。GISBox软件作为这一转换过程的有力工具，以其一站式转换途径和灵活的设置选项，为GIS项目的数据处理与展示提供了强有力的支持。
