ADF（ArcInfo Binary Grid Format）是一种由Esri公司开发的专有栅格数据格式。它用于存储和管理栅格数据，可以包含各种类型的地理空间信息，例如高程数据、地表覆盖类型、植被指数等。ADF格式可以存储具有不同分辨率和数据类型的栅格图层，因此在GIS应用中具有重要的作用。

文件结构

ADF（ArcInfo Binary Grid）的文件结构包含多个关键组成部分，这些文件共同构成完整的栅格数据集，具体结构如下：

  1. hdr.adf（头文件）：存储栅格数据的基础元信息，包括分块大小（tile size）、分块数量（number of tiles）、数据类型（如4字节整数或浮点数）、行列数等。
  2. w001001.adf（实际栅格数据文件）：以分块（tiled/blocked）形式存储栅格像素值，采用游程编码（run length compression）压缩以减少存储空间。
  3. ‌dblbnd.adf（边界信息文件）：定义栅格数据的地理边界范围，存储四个角点坐标（LLX, LLY, URX, URY），分别表示左下、左上、右下、右上的经纬度或投影坐标，确保数据在地理空间中的正确位置。
  4. sta.adf（统计信息文件）：包含栅格数据的统计摘要，如最小值（min）、最大值（max）、均值（mean）、标准差（standard deviation）等，用于快速了解数据分布特征，支持后续分析中的统计计算。
  5. vat.adf（值属性表文件）：针对分类栅格数据（如土地利用类型），存储每个唯一值对应的属性信息（如类别名称、颜色代码等）。
  6. ‌prj.adf（投影定义文件）：可选文件，存储栅格数据的坐标系信息（如WGS84、UTM等），以ESRI标准格式定义投影参数，确保数据与其他地理图层的空间对齐。若缺失，可能需从配套的info文件夹或外部元数据中获取投影信息。
  7. ‌info文件夹（配套目录）：与ADF文件夹同级的info目录包含关联的属性表（如多边形边界、注记标签等）。

优点

  1. 原生支持地理空间操作：ADF格式专为ArcGIS/ArcInfo设计，与ESRI软件生态无缝兼容，可直接用于空间分析（如叠加分析、距离计算）、地形建模（如坡度/坡向分析）等操作，无需格式转换，减少数据损失风险。
  2. 高效分块存储与压缩：采用分块（tiled）存储结构，将大栅格划分为多个小块（如w001001.adf），配合游程编码（Run-Length Encoding）压缩，显著降低存储空间占用，尤其适合连续型数据（如高程、温度）的存储。
  3. 完整的元数据支持：通过hdr.adf（头文件）存储数据类型、行列数、分块大小等关键信息，dblbnd.adf（边界文件）和prj.adf（投影文件）定义地理范围与坐标系，确保数据在空间分析中的准确性和可追溯性。
  4. 支持分类数据属性关联：vat.adf（值属性表）允许为每个唯一值（如土地利用类别）附加属性信息（如名称、颜色代码），实现数值到语义的映射，便于分类数据的可视化与查询。
  5. 历史兼容性与稳定性：作为ESRI的经典格式，ADF在早期GIS项目中广泛使用，许多遗留数据仍以该格式存储，且其结构稳定，长期保存不易损坏，适合需要长期存档的场景。

缺点

  1. 专有格式，跨平台兼容性差：DF是ESRI的私有格式，非开源且依赖ArcGIS软件生态，其他GIS平台需通过插件或转换工具（如GDAL）读取，可能丢失部分元数据或属性信息。
  2. 文件结构复杂，管理繁琐：一个ADF数据集包含多个文件（如hdr.adf、w001001.adf、vat.adf等），需保持完整文件夹结构，若文件缺失或路径错误，可能导致数据无法读取，增加了数据备份与迁移的复杂性。
  3. 性能瓶颈与扩展性限制：分块存储虽节省空间，但频繁读取小文件可能引发I/O性能问题，尤其处理超大规模栅格（如全球DEM）时效率较低。此外，ADF不支持多分辨率或金字塔结构，难以优化高分辨率数据的显示速度。
  4. ‌缺乏现代格式的高级功能：相比GeoTIFF、NetCDF等现代格式，ADF不支持多波段存储（如遥感影像的多光谱数据）、无损压缩（如LZW）、时间序列存储等，无法满足多源数据融合或动态分析需求。
  5. 投影信息可能缺失或隐式存储：prj.adf文件为可选，若缺失，投影信息可能隐式存储在配套的info文件夹或外部文档中，需手动关联，增加了数据使用的门槛。

应用场景

ADF（ArcInfo Binary Grid）格式主要应用于早期或特定ESRI生态中的地理空间数据处理场景，例如在ArcGIS软件中高效存储和管理连续型栅格数据（如高程模型、土壤湿度等），支持地形分析、坡度计算等基础空间操作；其分块压缩结构适合处理大规模数据集，同时通过值属性表（VAT）实现分类数据（如土地利用类型）的语义关联，常用于环境监测、城市规划等领域的专题图制作；尽管跨平台兼容性有限，但在遗留项目维护、数据存档或ESRI内部交换中仍作为稳定格式被保留，尤其适合需长期保存且依赖ArcGIS生态的地理信息工程。

示例图

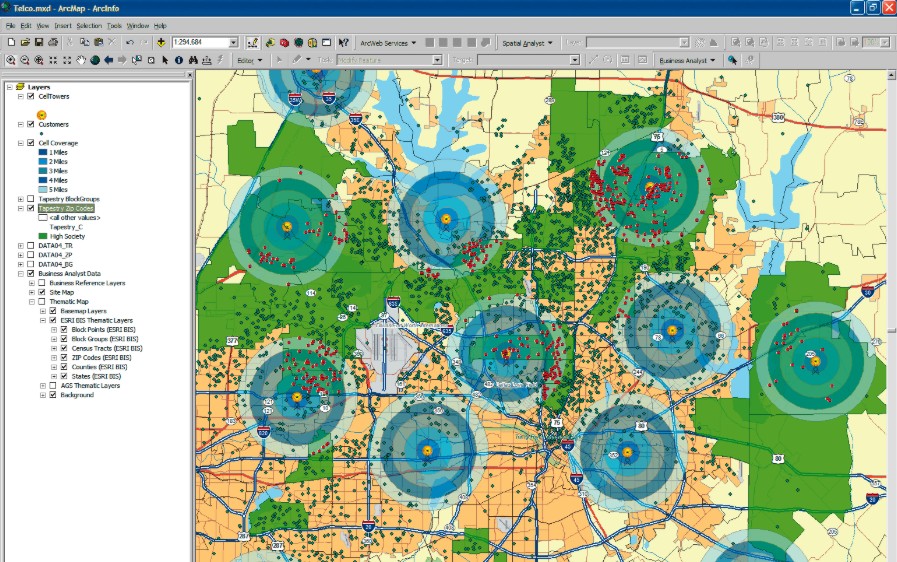

1. ADF（ArcInfo Binary Grid）。
